标准版 kirpad

  • 3.4k
  • 5
  • 21

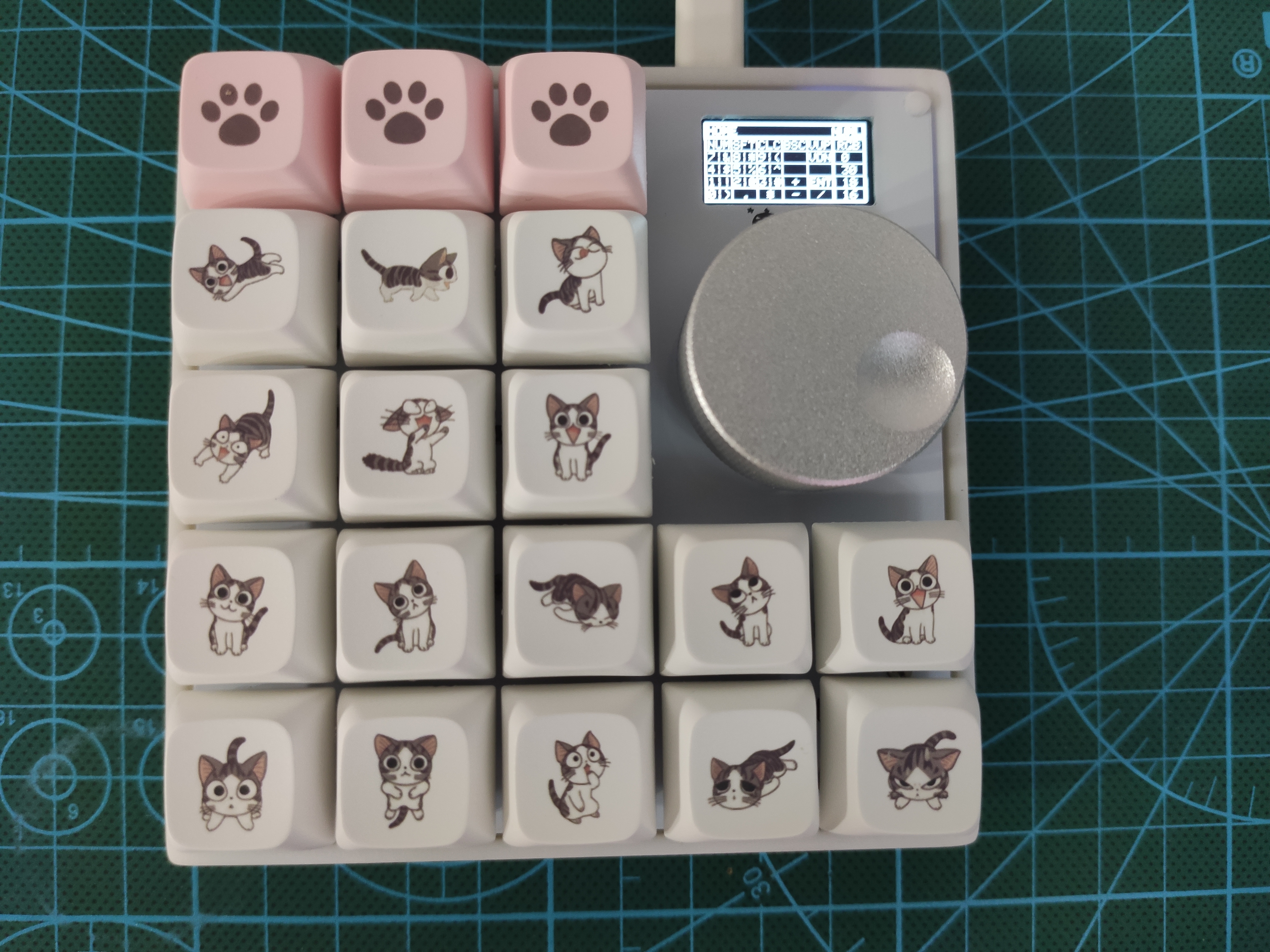

简介:我的qmk小键盘

开源协议: GPL 3.0

(未经作者授权,禁止转载)

创建时间: 2021-08-01 14:44:16
更新时间: 2023-02-14 09:10:01
描述

qmk小键盘
感谢 https://oshwhub.com/hearme/ke-zhi-hua-xiao-xuan-niu-pad 及https://oshwhub.com/lnksy/oled_keyboard 两位设计

设计图
原理图
1 /
PCB
1 /
未生成预览图,请在编辑器重新保存一次
ID Name Designator Footprint Quantity
1 22pf C1,C2 C0805 2
2 1u C3 C0805 1
3 100nf C4,C5,C6,C7 C0805 4
4 470nf C8 C0805 1
5 10nf C9,C10 C0805 2
6 0.1u C11,C12,C13,C14,C15,C16,C17,C18,C19,C20,C21,C22,C23,C24,C25,C26,C27,C28,C29,C30,C31,C32,C33,C34,C35,C36,C37 C0805 27
7 1N4148W-C129216 D1,D2,D3,D4,D5,D6,D7,D8,D9,D10,D11,D12,D13,D14,D15,D16,D17,D18,D19,D20 SOD-123FL_L2.6-W1.6-LS3.4-RD 20
8 SMD1206B200TF F1 F1206 1
9 A1WJUN_OLED-0.91 GND A1WJUN_OLED-0.91 1
10 凯华KAILH热插拔底座 COPY K1,K2,K3,K5,K6,K7,K8,K9,K10,K11,K12,K13,K14,K15,K16,K17,K18,K19,K20 CHERRY_MX_热插拔_3528RGB(左入) 19
11 WS2812B LED1,LED2,LED3,LED4,LED5,LED6,LED7,LED8 LED-SMD_4P-L5.0-W5.0-BL 8
12 10k R1,R24,R25,R26,R27 R0805 5
13 1k R2 R0805 1
14 22k R3,R4 R0805 2
15 B3U-1000P SW1 KEY-SMD_B3U-1000PM 1
16 K4 SW2 SW-TH_EC11E18244A5 1
17 ATMEGA32U4-AU U1 QFP-44_L10.0-W10.0-P0.80-LS13.2-BL 1
18 KH-TYPE-C-16P-T USB1 USB-C-SMD_KH-TYPE-C-16P 1
19 16MHz X1 5032 1

展开
