EG1151升降压可调模块
172
0
0
0
简介
0v-90v锂电池可调充电器模块， 可调电源模块，diy用途，保护电路不健全。 电子爱好小制作，娱乐用途，其他用途后果自负。
简介：0v-90v锂电池可调充电器模块， 可调电源模块，diy用途，保护电路不健全。 电子爱好小制作，娱乐用途，其他用途后果自负。复刻成本：￥30
开源协议
：GPL 3.0
创建时间：2025-08-04 19:33:56更新时间：2025-10-29 09:43:52
描述
EG1151简介
EG1151 是一款四开关降压-升压型 DC-DC 电源管理芯片。内部集成基准电源、振荡器、误差放大器、限流保护、短路保护、半桥驱动等功能。能根据输入和输出电压的具体关系和不同负载条件采取相应的控制策略。在输入电压的整个波动范围内提供稳定的电压输出。非常适合宽电压范围大电流需要升降压的，特别是电池供电的电压并不恒定的场合，同时支持对蓄电池充电。
特性：
宽输入电压范围：7V——150V
高效率，可高达 95%
欠压保护
过温保护
支持对蓄电池充电
输出短路保护
封装形式：QFN32
2025.08.28 优化电流取样电路
2025.10.22 第四版优化了布局

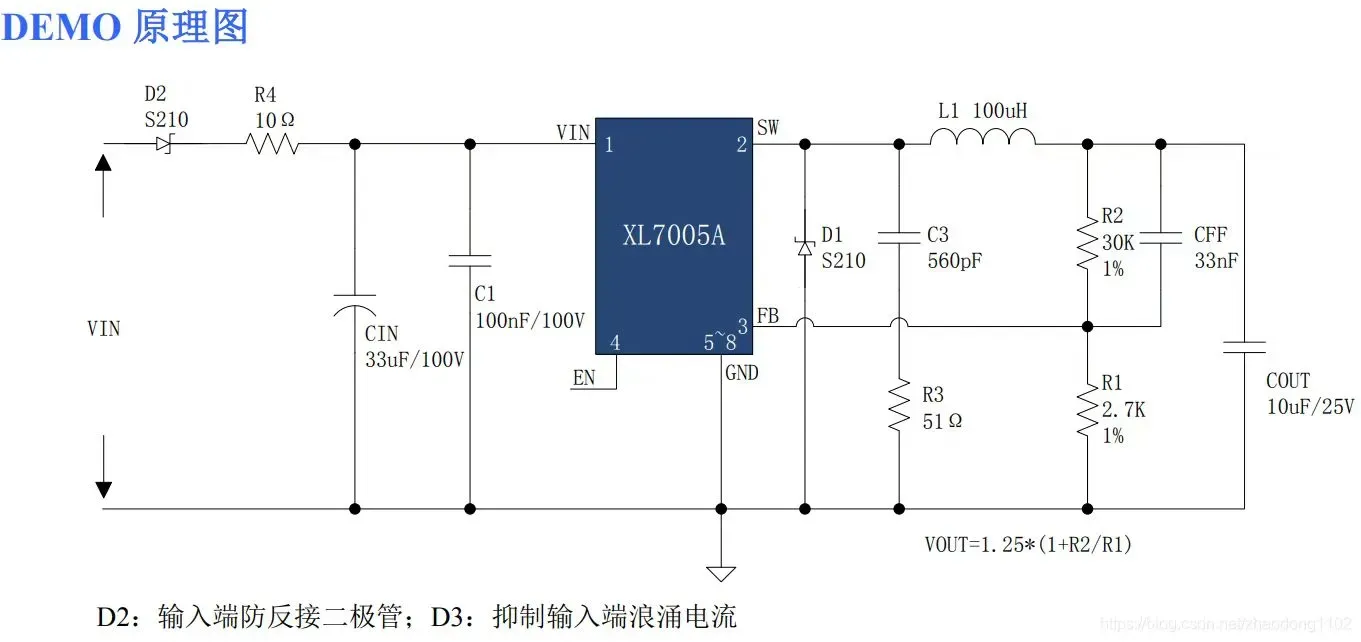

dcdc降压芯片demo原理图，输入穿尖峰吸收电阻，阻容吸收电路，防止芯片击穿。

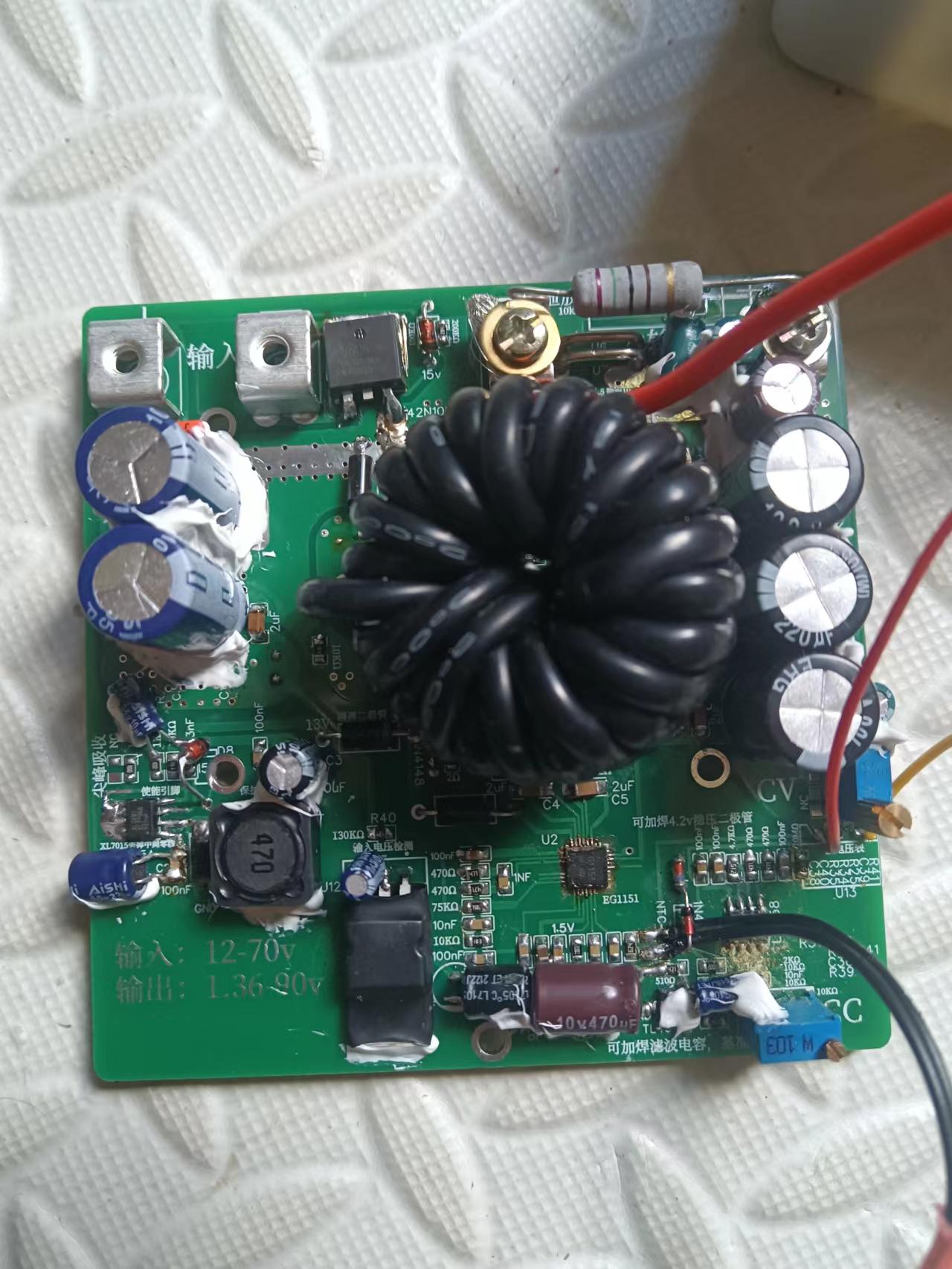

EG1151可调升降压模块调试版，调流功能有轻微震荡还在调试。
基准电压添加滤波电容，震荡消失，无啸叫。

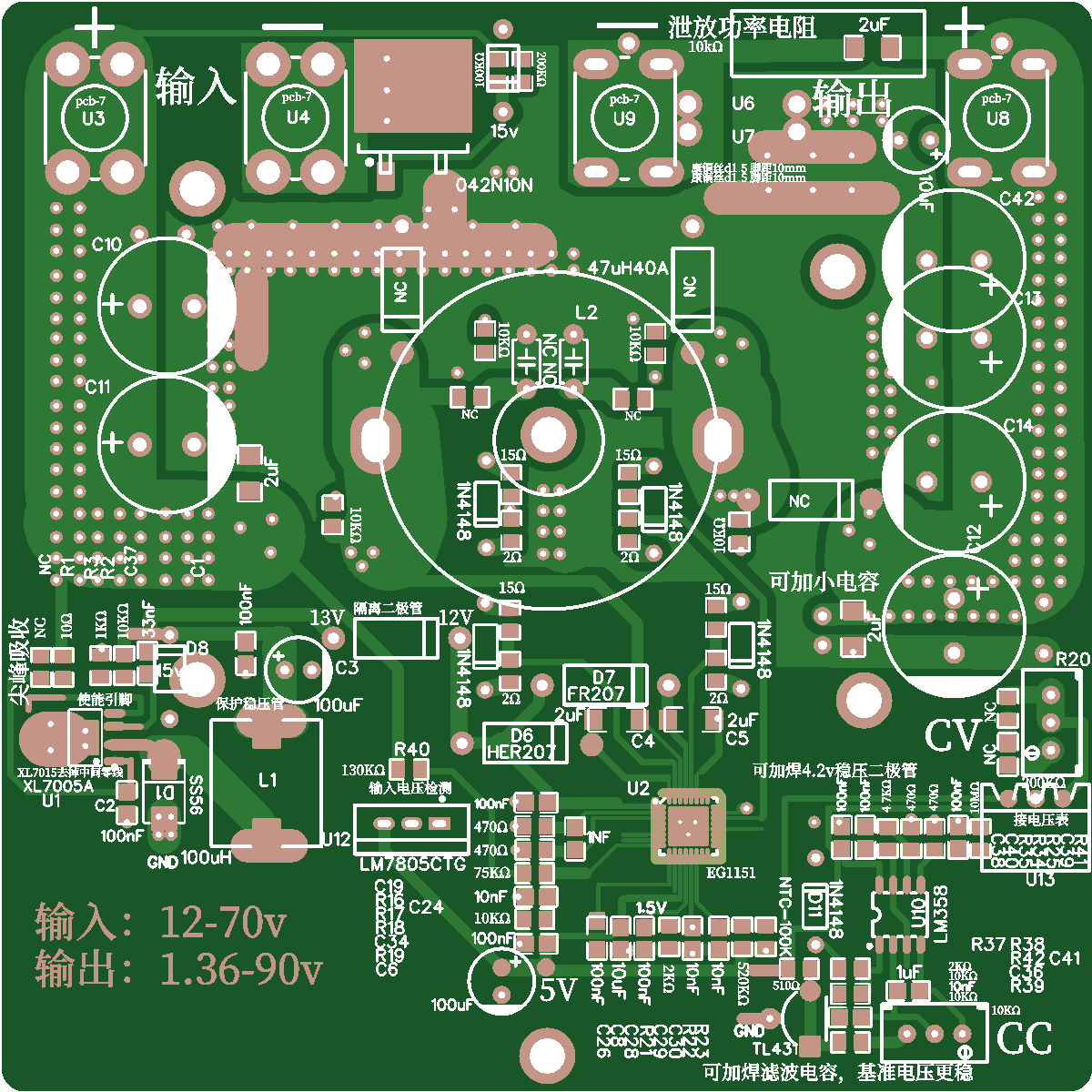

第三版优化了布局
升降压调试效果
第三版，调压调流正常版。
设计图
