简介
NwAvGuy的Objective2 (O2)耳放在10年前曾经红火一时，号称“巨人杀手”，用低廉价格达到高端耳放的效果。 现使用贴片元件重做O2耳放，目的使体积进一步缩小，更便携。
简介：NwAvGuy的Objective2 (O2)耳放在10年前曾经红火一时，号称“巨人杀手”，用低廉价格达到高端耳放的效果。 现使用贴片元件重做O2耳放，目的使体积进一步缩小，更便携。开源协议
：GPL 3.0
创建时间：2022-04-12 10:47:47更新时间：2024-03-12 11:37:07
描述
NwAvGuy的Objective2 (O2)耳放在10年前曾经红火一时，号称“巨人杀手”，用低廉价格达到高端耳放的效果。
现使用贴片元件重做O2耳放，目的使体积进一步缩小，更便携。
1、因手上没有合适的匹配原电源电压的贴片CMOS，使用的是AO4606，其Vgs=±20V，所以输入电压不能大于±10V，但仍满足双9V电池供电方式，我使用4节锂电池供电，相应检测阈值也做了调整：R2由33K改为39K，R3由40.5V改为27K，这样4节锂电池供电，最低可以±6.9V，单节3.45V（multisim仿真）

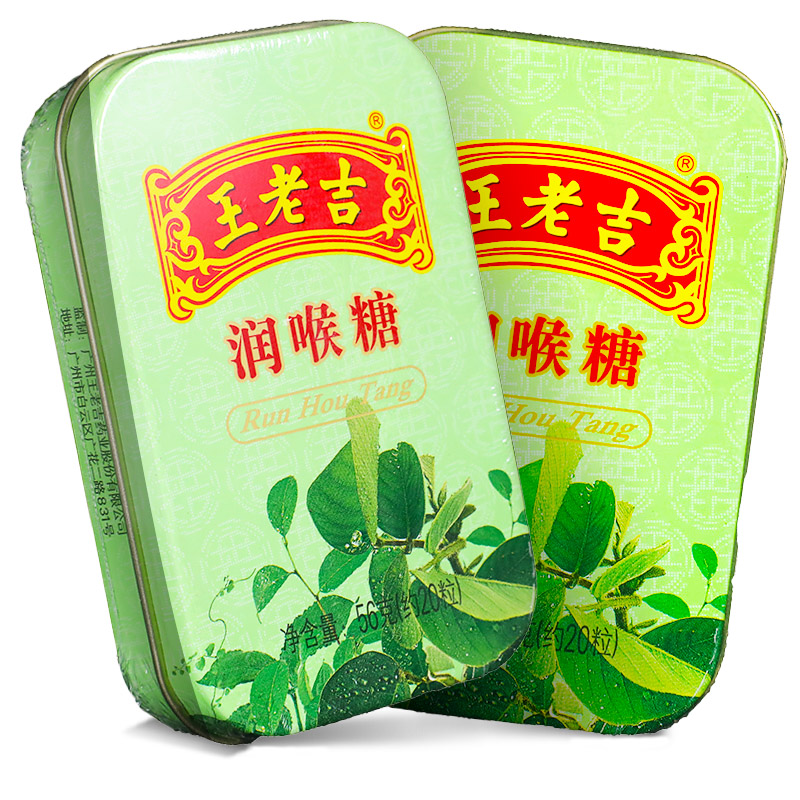

2、板的尺寸是按照王老吉润喉糖铁盒尺寸设计
3、后续设计为单电池供电，升压为±12V，再降压为±9V供电。
附件：原机电路图及电路板布局
设计图
未生成预览图，请在编辑器重新保存一次BOM
暂无BOM
