简介:基于德州仪器TPSM41625设计的可调大功率电源,最大电流25A

开源协议: GPL 3.0

(未经作者授权,禁止转载)

创建时间: 2022-03-18 16:25:48
更新时间: 2024-02-21 17:47:19
描述

基于德州仪器TPSM41625大功率开发板

1、最大25A大电流输出

2、输出0.5-7V连续可调

3、接入ADC数字调节

4、接入PWM数字调节

5、输入4-16V

6、最大功率175W

7、超小体积16mmx12mm



上图为小青,实验室的程序员,后面再放几张照片 哔哩哔哩视频链接:https://www.bilibili.com/video/BV12L4y1K7fk/

喜欢我工程请点赞收藏,也是学妹写代码的动力!谢谢!下期推出更优质作品

哔哩哔哩UP主:雷老八讲电子,QQ答疑群458720579

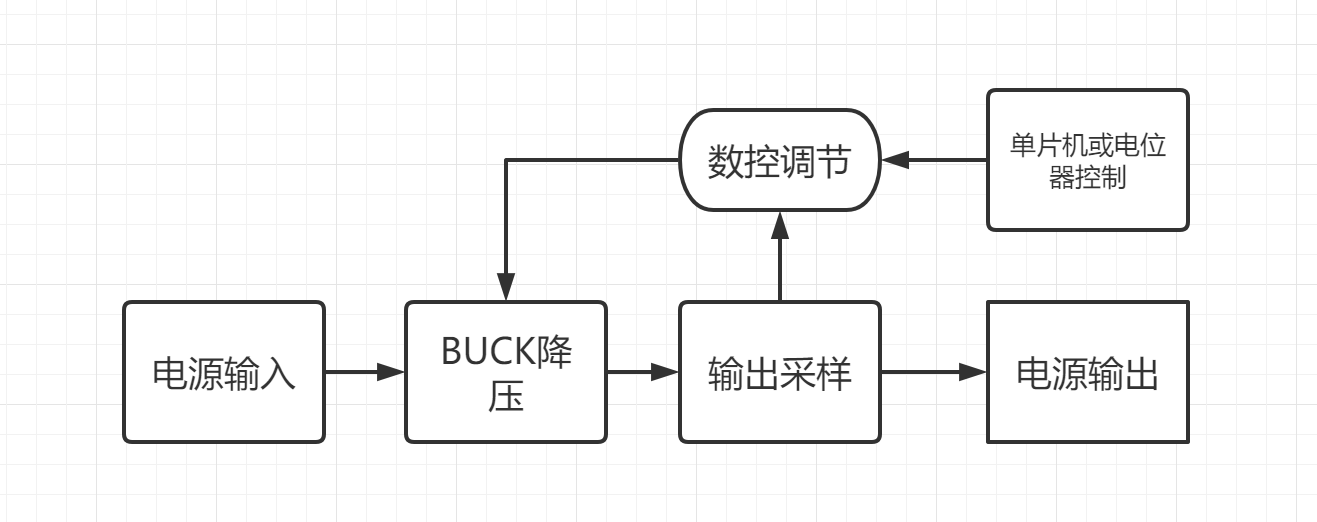

总体设计方案框图

本工程介绍的是一个基于德州仪器一款电源芯片的可调电源,由于电流可以达到25A,而且体积非常小,广泛应用于航天航空,基础无线通讯设施。

下面将会介绍开发板的设计原理以及思路



原理图设计说明


上图为总电路图,分为主电源模块,运放调节电压模块,以及正负电源模块

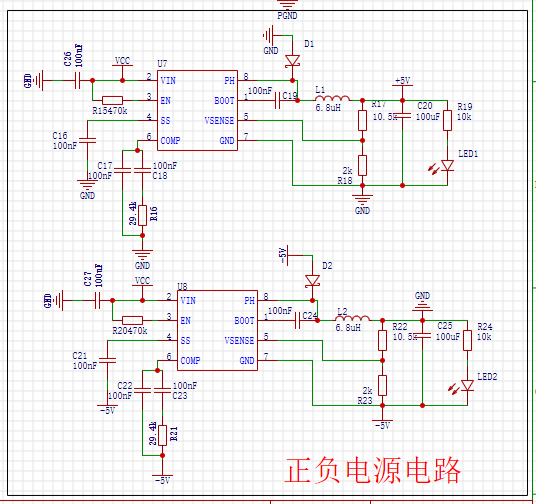

上图正负电源模块,负责为开发板提供正负电源,为两片德州仪器BUCK-DC_DC降压芯片




上图运放芯片,负责电压的调节,方便我们接PWM控制电压,或者使用DA输出控制电压,还可以用电位器。

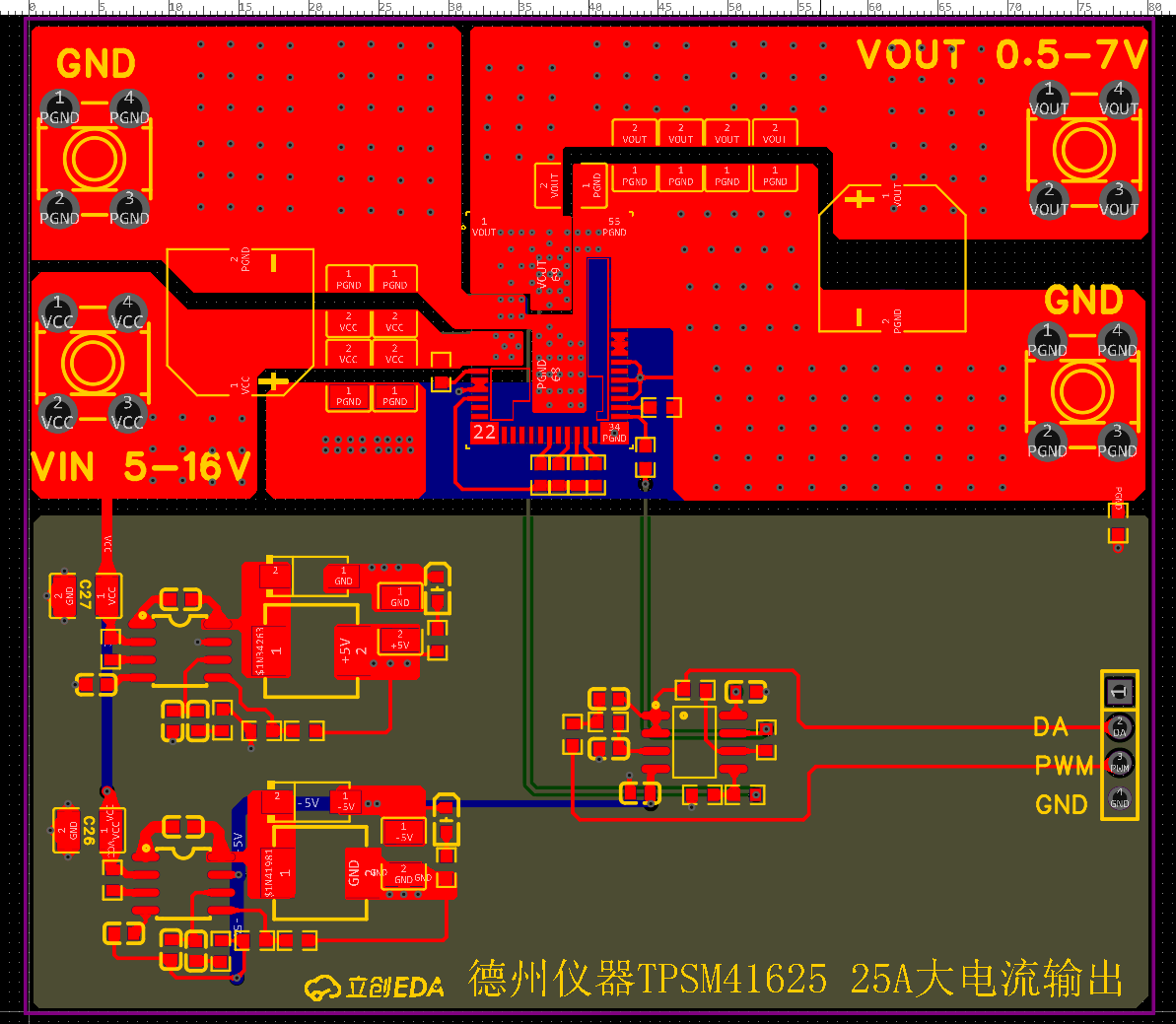

PCB设计说明

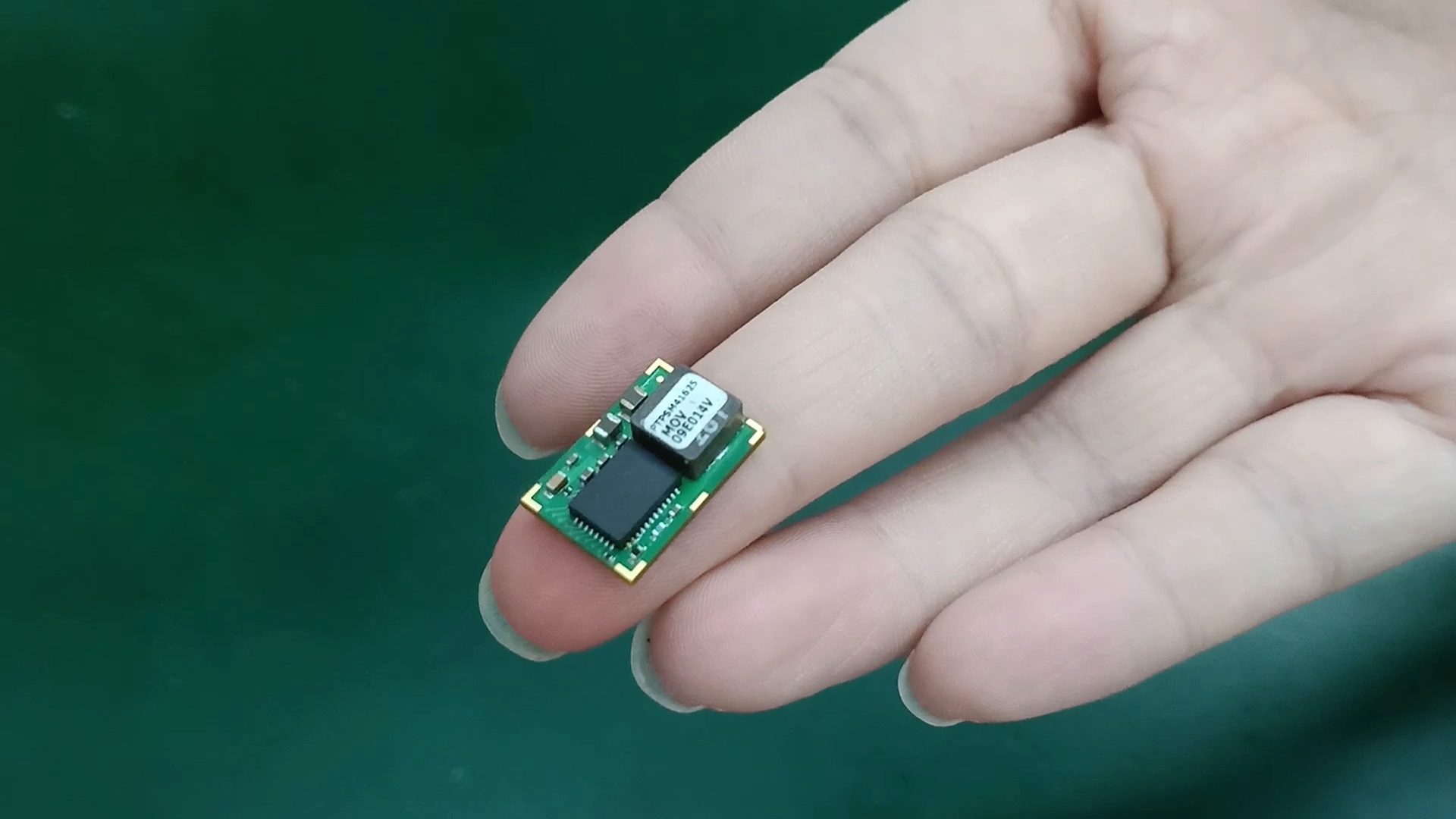

实物展示说明

注意事项



由于电源芯片较贵重,且输出电流较大,请通电前进行检查,切记不能带电操作



演示视频

https://www.bilibili.com/video/BV12L4y1K7fk/
