USB拓展坞-2A2C

基于SL2.1A的USB-HUB，支持TYPE-C或Micro-B输入，独立开关控制关断，2路USB-A和2路TYPE-C输出。以打板验证OK，简单做了个外壳也测试OK。

刚学会画PCB，自己做的第一个项目，参考了广场上一些设计，画的不是很好~电源没有铺铜，实测带5W的功耗是OK的。切勿用于接入大电流的负载！！！

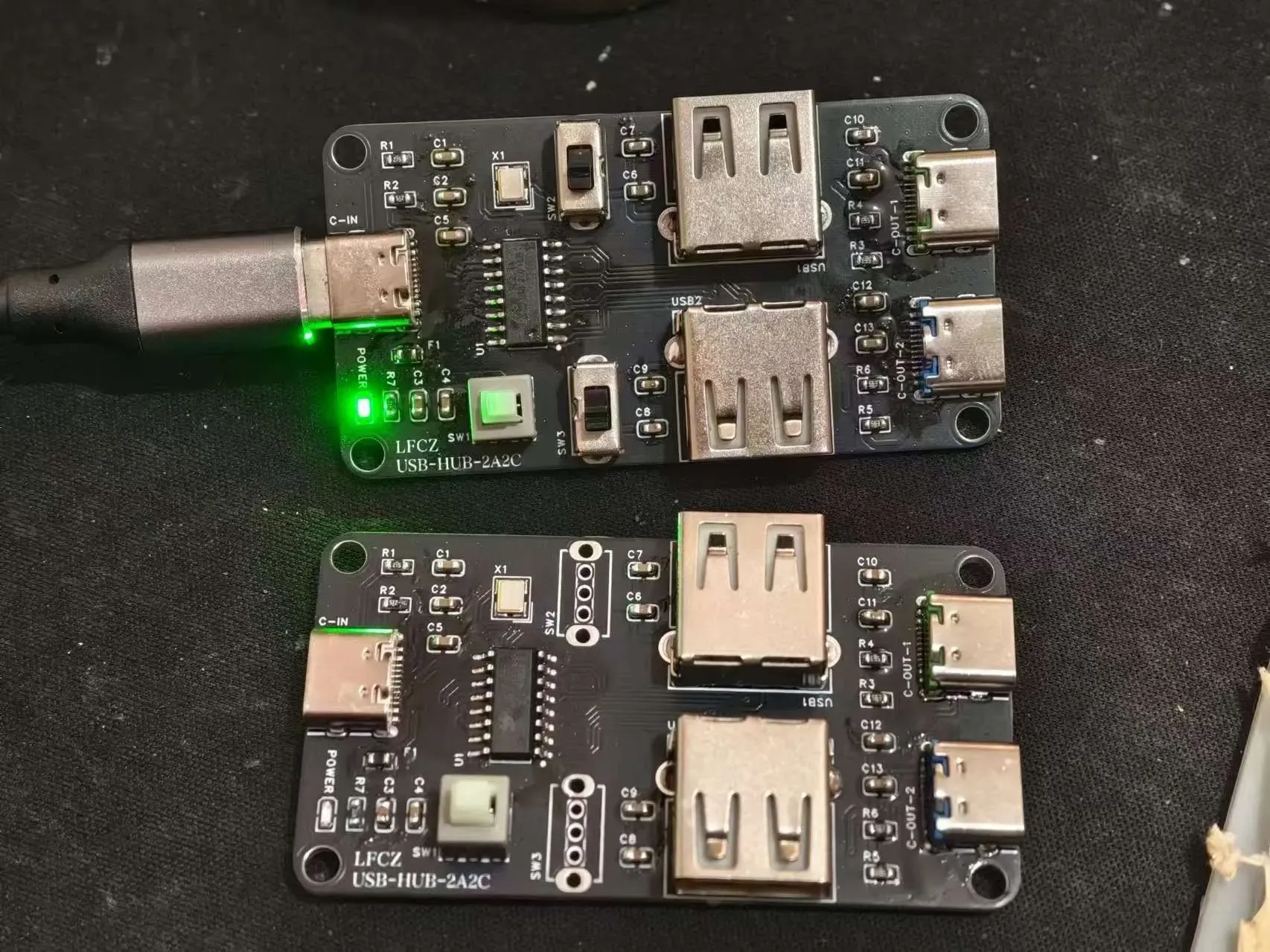

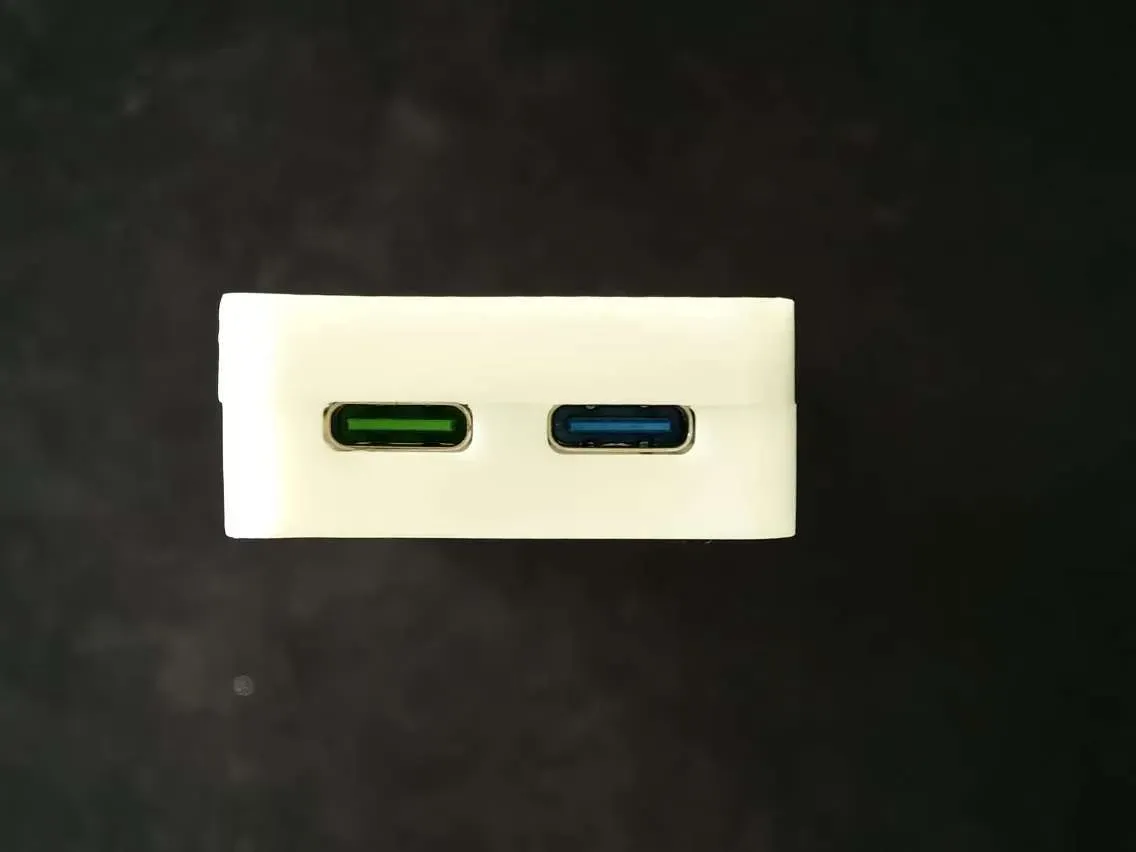

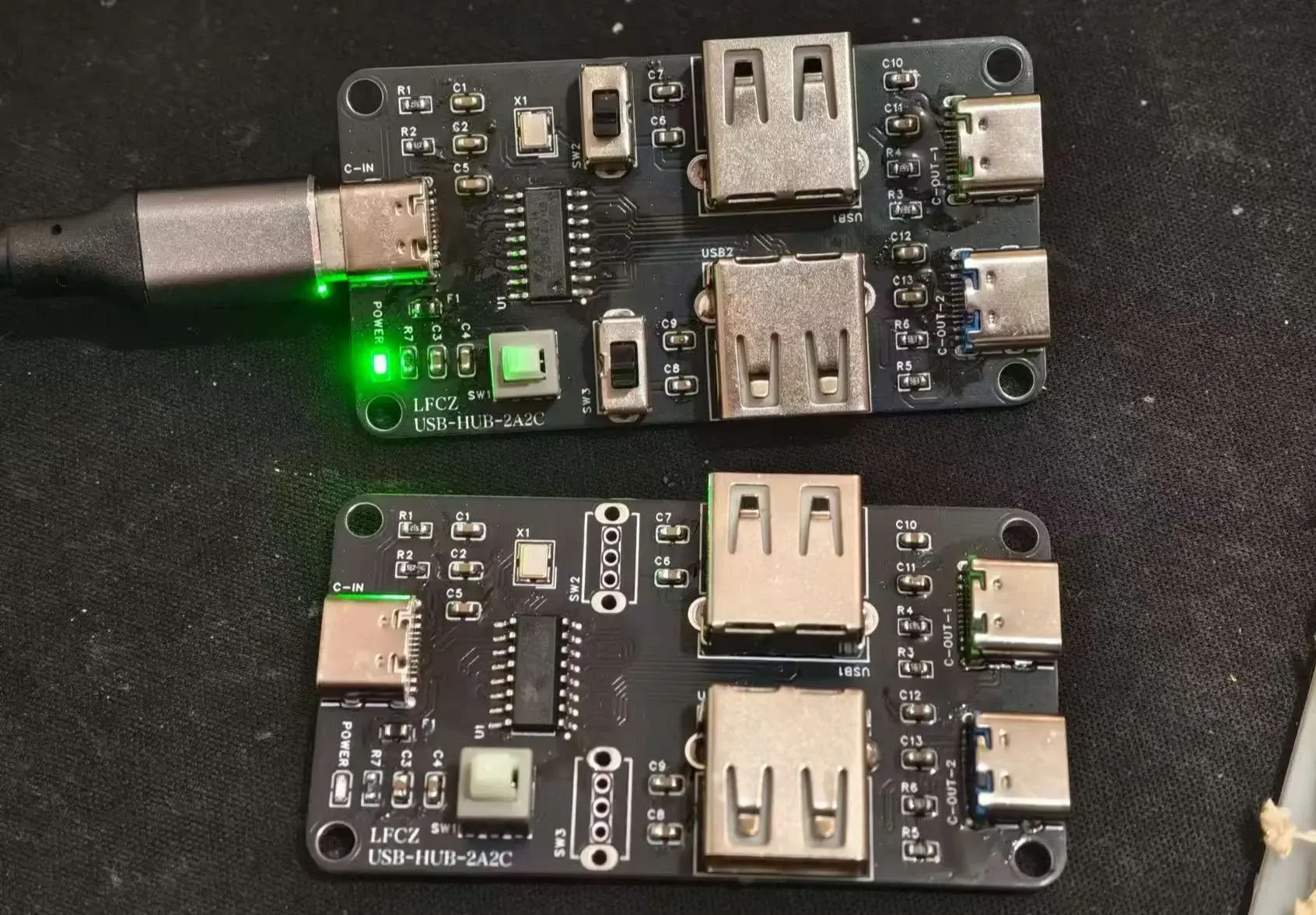

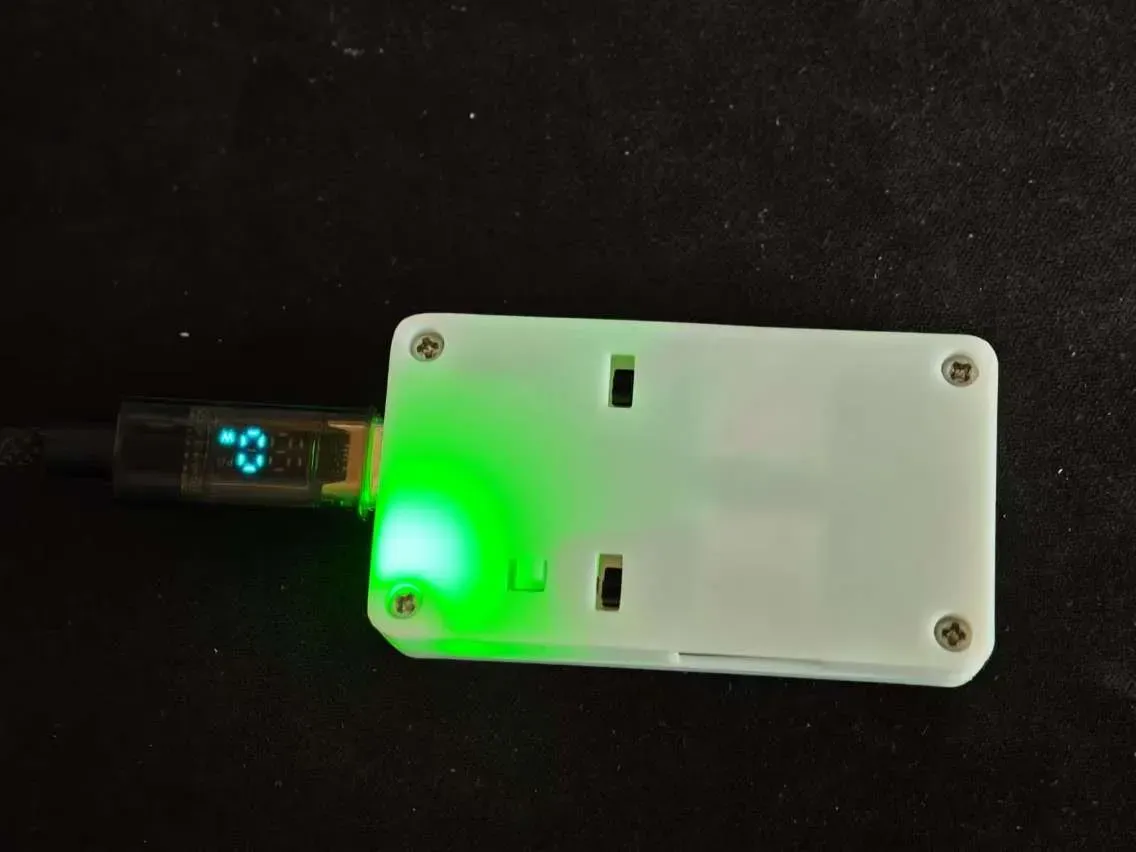

装上外壳的样子

输入的接口开的尺寸差不多正好，下面MICRO-USB的可能稍微小点，可以自己拉大一下开口。

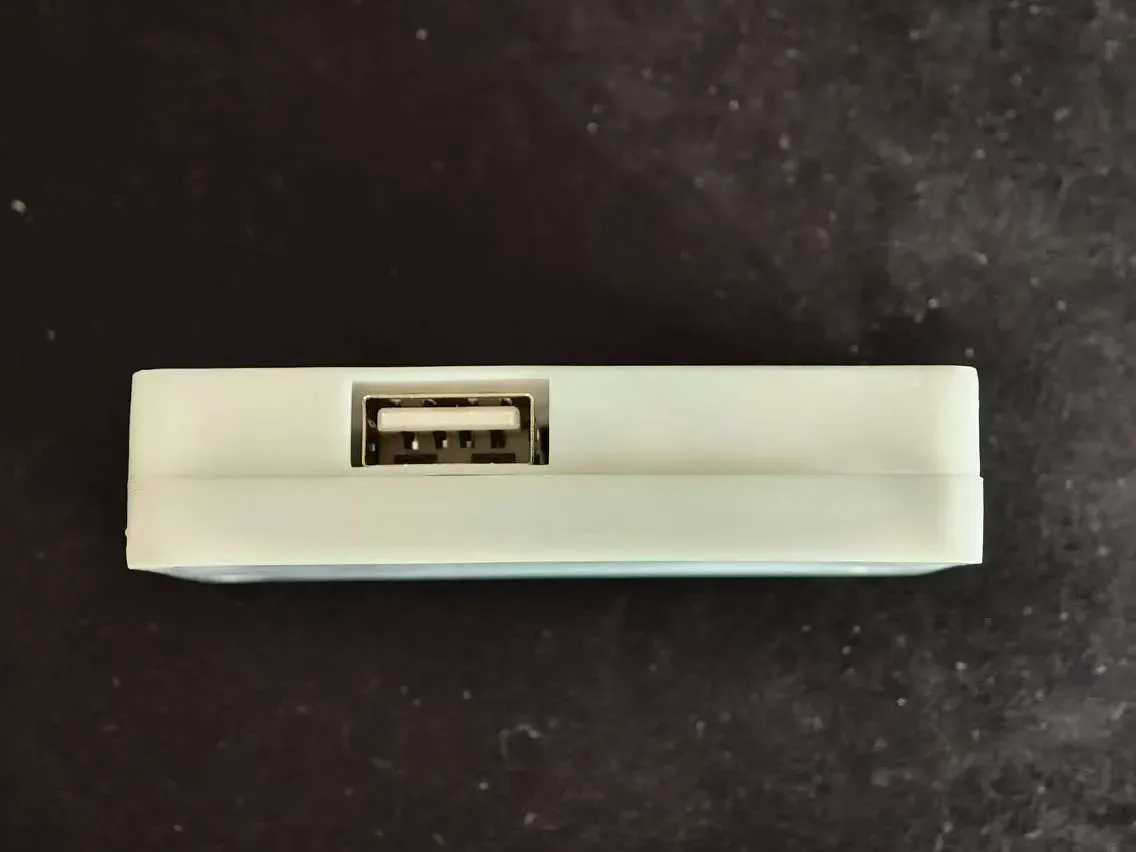

两侧的USB开口较大，可以适配直边和卷边的USB母座。

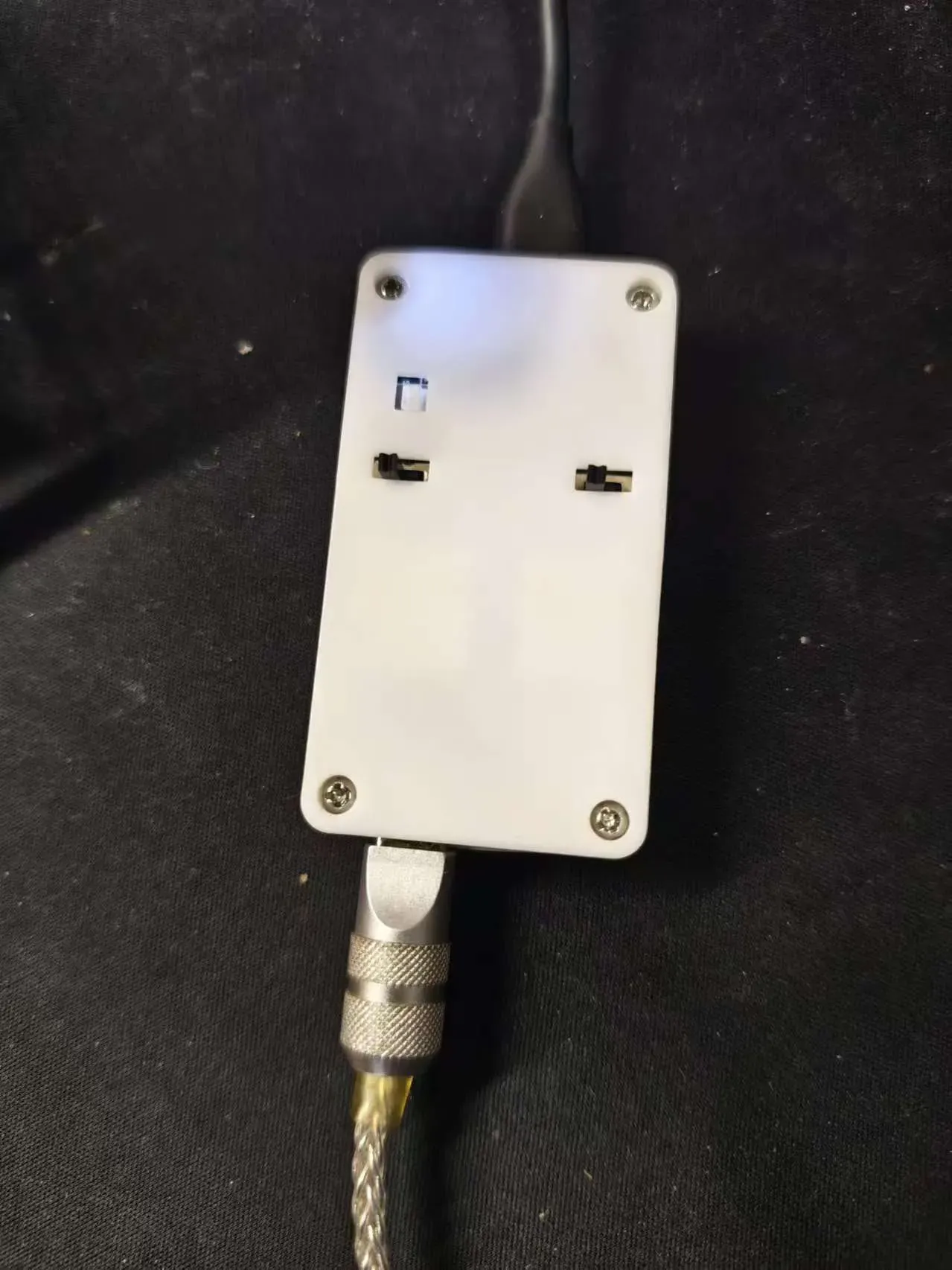

注意：总开关使用的是5.8mm自锁开关，USB控制开关是SS-12D07，高度是6H，如果不装外壳，则无所谓。

上下外壳使用m2*12的螺丝和螺母固定，下外壳螺丝孔为圆孔，我使用螺丝刀用力把螺母嵌进去了。外壳打印用的9600，立创打印上下外壳各需要2元。

最后：

切勿用于接入大电流的负载！！！切勿用于接入大电流的负载！！！切勿用于接入大电流的负载！！！

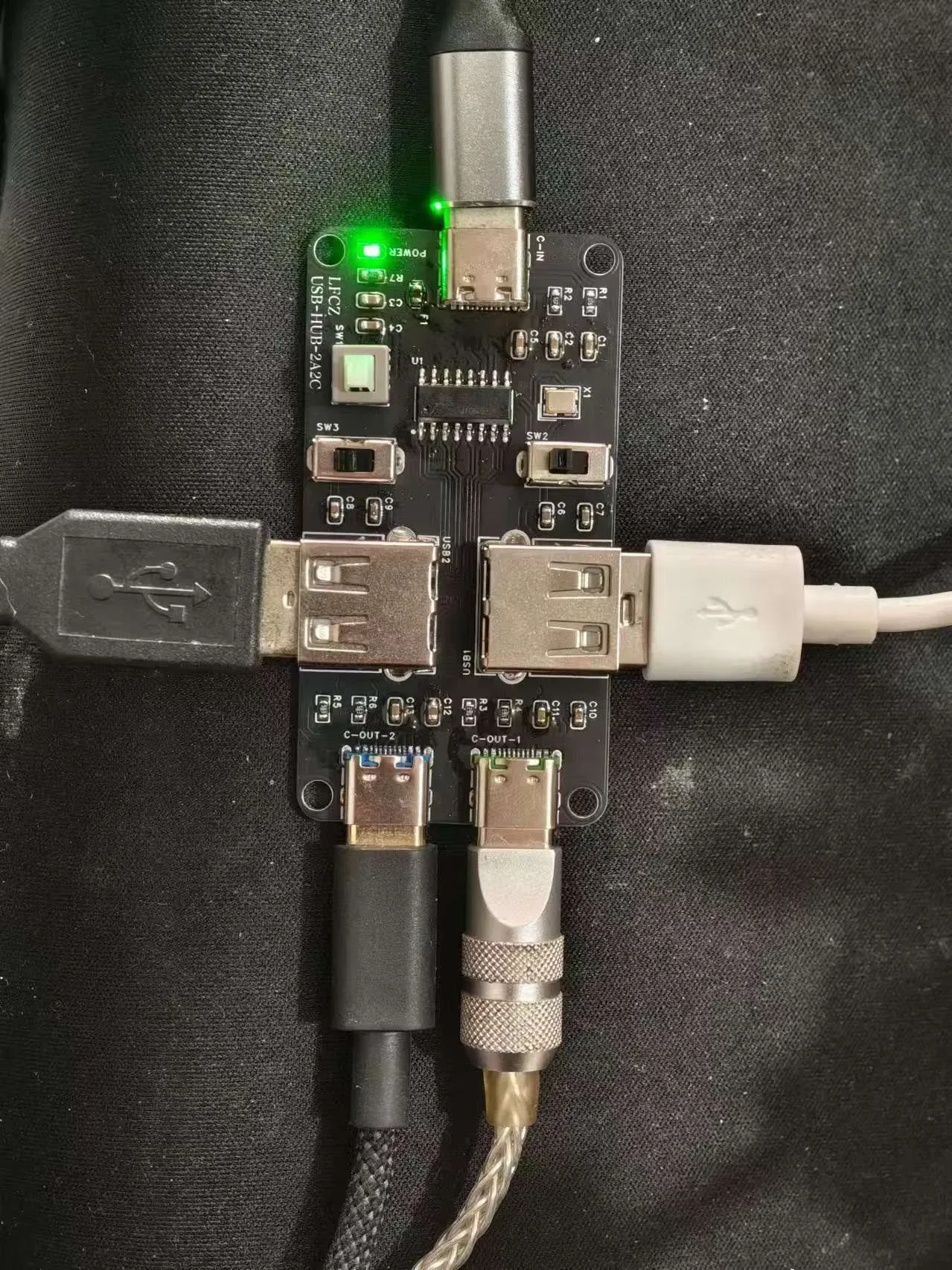

做这个项目的初衷是因为刚学会画PCB，就照猫画虎根据自己的需求做了个。两侧的A口带开关控制是为了方便给优盘短接开卡使用。C口则是为了接小尾巴和CC线接手机使用。

项目基本上做的比较完整，原理图和PCB都对应，元器件也匹配好，直接导出BOM都是正确的。如果赶上会员日去立创商城买的话，一套的复刻成本是非常低，大概也就一瓶快乐水的价格(不含外壳)。
