【天津工业大学】差分放大电路+王和平

工程标签

1.9k
0
0
0

简介

信号经过集成运算放大器模块,在放大信号的同时将单路信号转化成两路反向的差模信号,输入到三极管差分放大电路,其输出信号反馈至单片机,由单片机上的OLED显示屏显示差分放大电路的幅频特性,并计算出截止频率

简介:信号经过集成运算放大器模块,在放大信号的同时将单路信号转化成两路反向的差模信号,输入到三极管差分放大电路,其输出信号反馈至单片机,由单片机上的OLED显示屏显示差分放大电路的幅频特性,并计算出截止频率

开源协议

Public Domain

创建时间:2021-05-12 21:40:32更新时间:2021-07-02 10:42:29

描述

题目要求

1. 基本要求

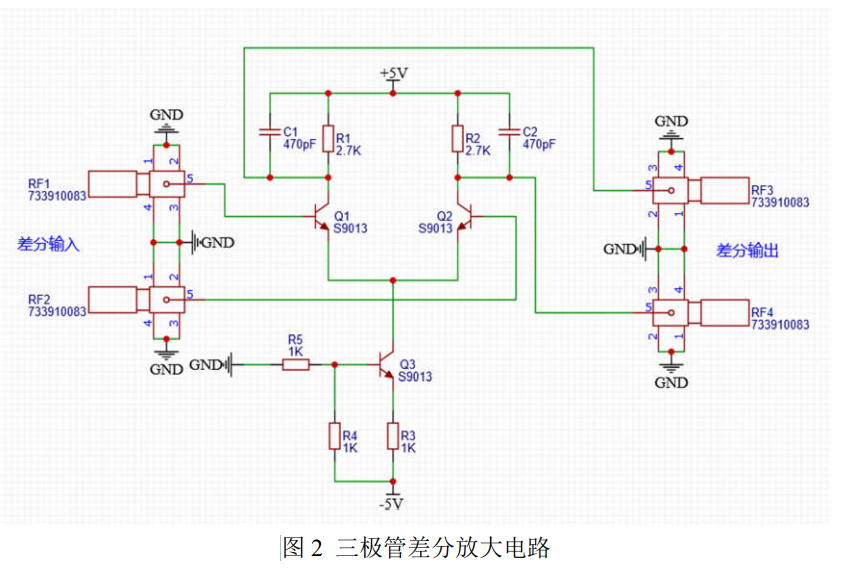

(1)按图 2 所示电路搭建三极管差分放大电路,并调试使之正 常工作。晶体管使用 9013。(

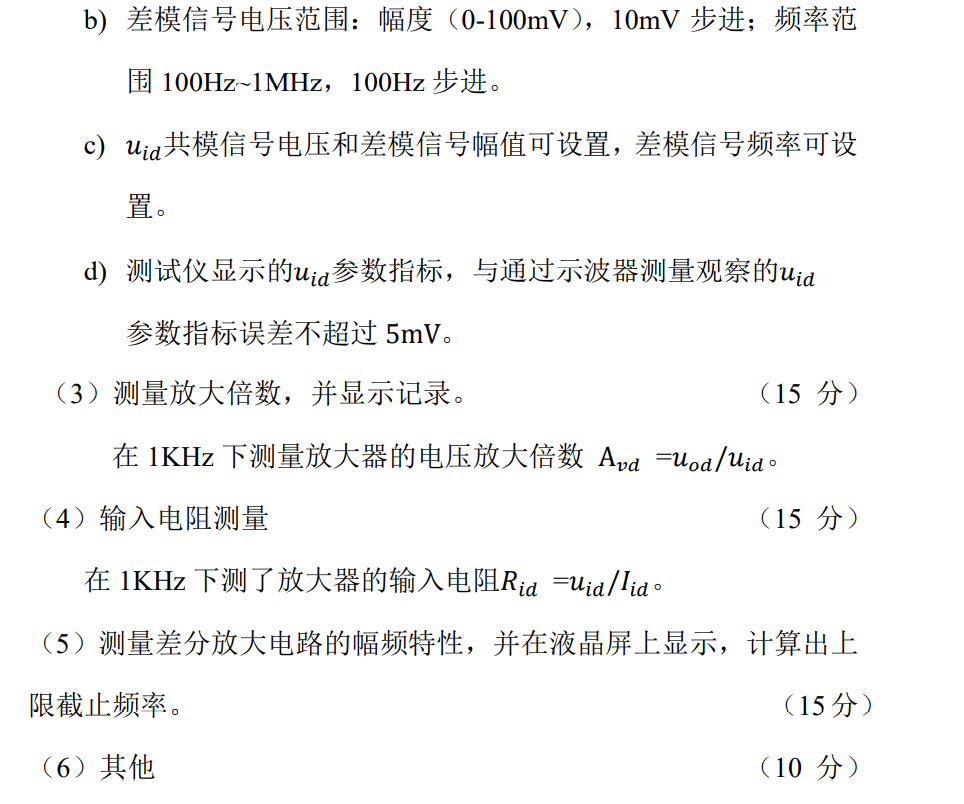

(2)设计差分信号源对所制作的放大器的性能进行测试,产生2 测试所用差分信号,Uid满足一下要求:

               a) 共模信号电压范围:0V~1V,10mV 步进;

作品描述:

差分放大电路测试仪是一个基于DDS模块作为信号发生器的测试系统。它包括STM32F103ZET6以及DDS信号源模块、集成运算放大器模块、三极管差分放大电路模块、OLED显示模块。DDS信号源模块由主控的单片机STM32F103ZET6DDS模块组成,能够产生幅度可调的共模信号与幅度、频率可调的差模信号,并通过I/O口将信号发送给集成运算放大器模块.通过电源模块,应用其隔离特性,产生+5V-5V电压为集成运算放大器模块的LF347供电。信号经过集成运算放大器模块,在放大信号的同时将单路信号转化成两路反向的差模信号,输入到三极管差分放大电路,其输出信号反馈至单片机,由单片机上的OLED显示屏显示差分放大电路的幅频特性,并计算出截止频率。本测试仪具有良好的性能,能够较好地实现题目要求的功能。
