Digilent HS3 下载器

7个月前

简介:给 Xilinx FPGA 用的 HS3 下载器

开源协议: GPL 3.0

工程来源: 克隆自 xilinx-hs3-typec-v1

  • 1.2k
  • 4
  • 10

描述

基于 FT232HL 的 HS3 下载器,在我的 Xilinx 开发板上测试可用

带电平转换,应该是可以支持一些低电压板子

四层板设计(因为有个券来着……

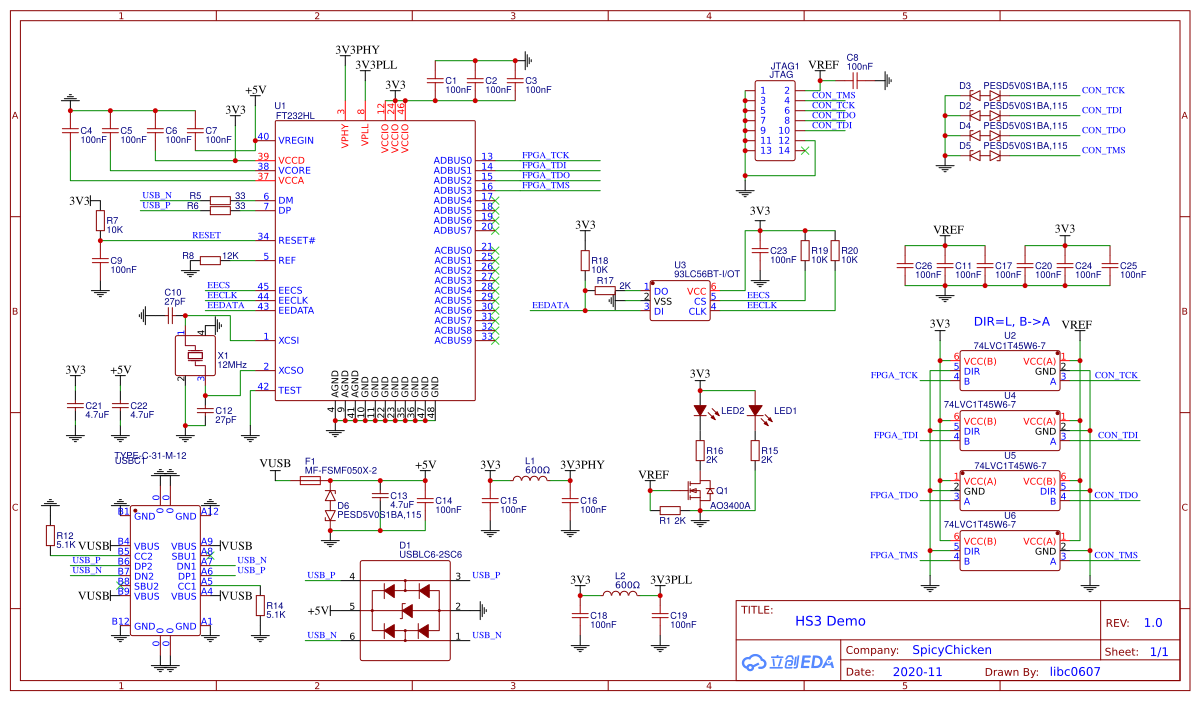

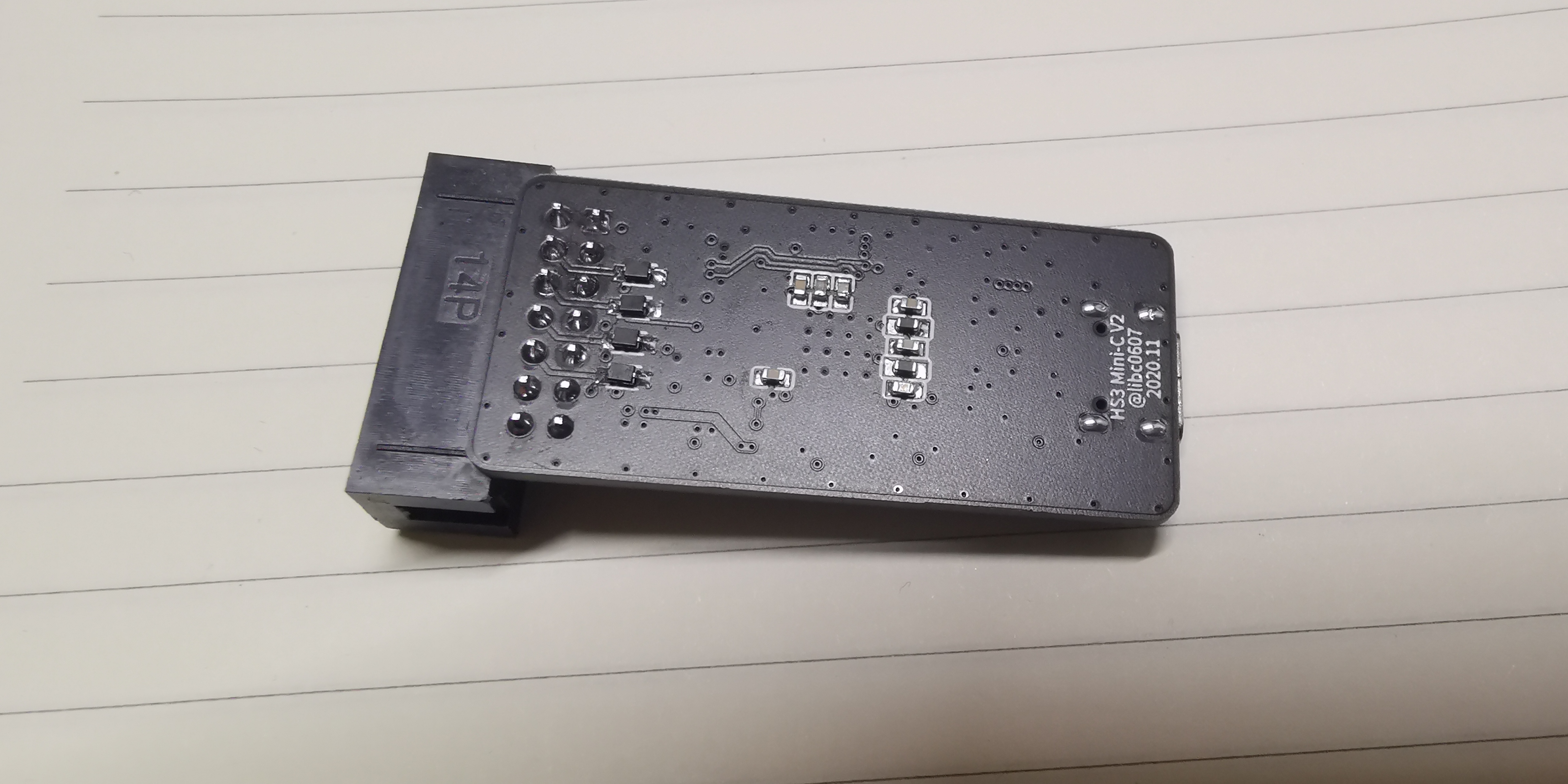

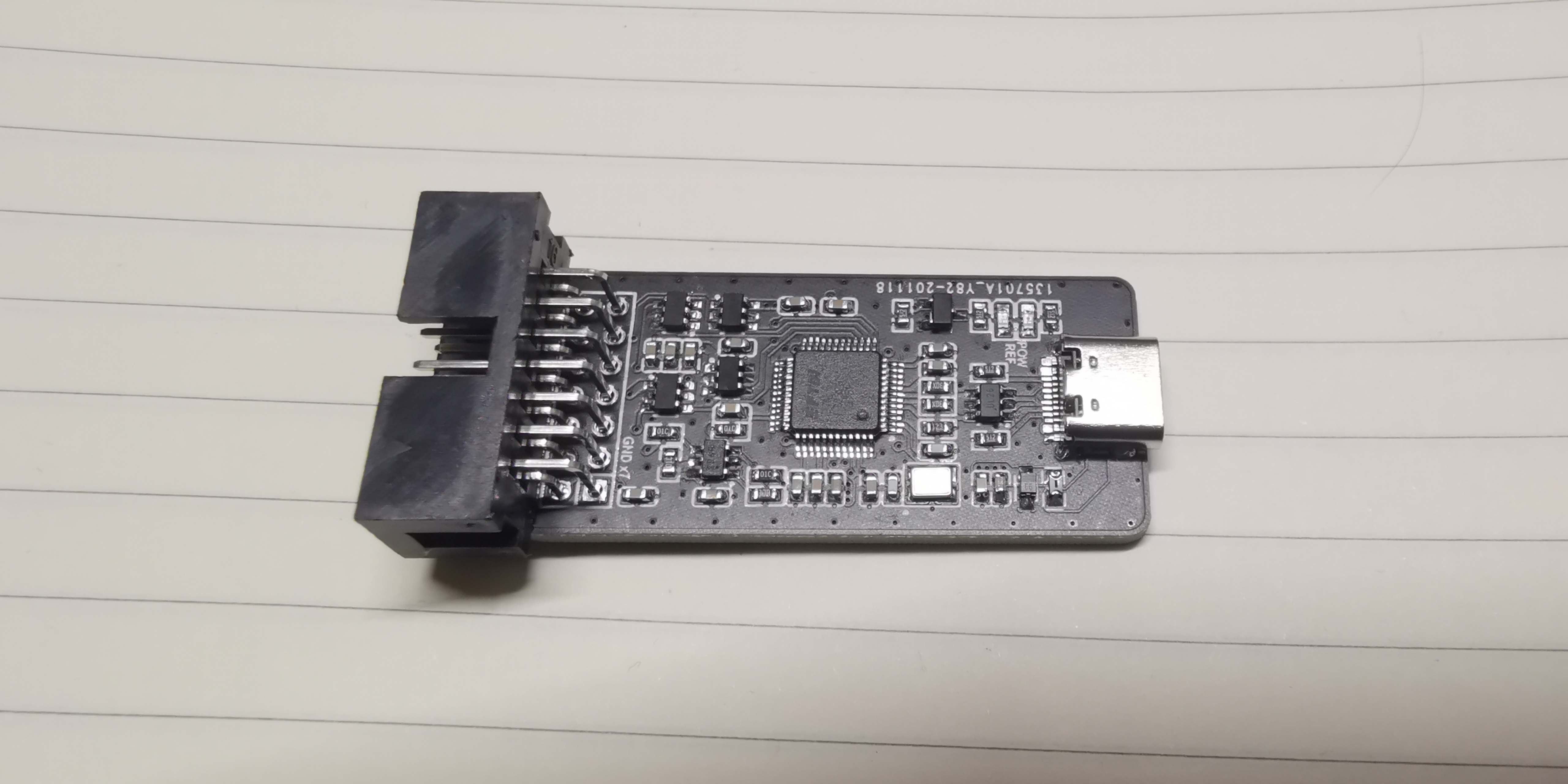

然后这一版有个小问题,如果用了图上的那种牛角座,顶层引脚定义的丝印会被挡住。。

硬件参考了 https://oshwhub.com/EAFJLDSKF/digilent-hs3

软件见 https://github.com/LE-TOM/JTAG-HS3





文档

PCB_2020-10-28_18-11-05 copy

在编辑器中打开

BOM

ID Name Designator Footprint Quantity BOM_Manufacturer Part BOM_Manufacturer BOM_Supplier BOM_Supplier Part
1 12MHz X1 OSC-SMD_4P-L3.2-W2.5-BL 1 X322512MSB4SI YXC LCSC C9002
2 4.7uF C22,C21,C13 C0603 3 CL10A475KO8NNNC SAMSUNG LCSC C19666
3 FT232HL U1 LQFP-48_7X7X05P 1 FT232HL FTDI LCSC C51997
4 27pF C10,C12 C0603 2 CL10C270JB8NNNC SAMSUNG LCSC C1656
5 93LC56BT-I/OT U3 SOT-23-6_L2.9-W1.6-P0.95-LS2.8-BR 1 93LC56BT-I/OT Microchip Tech LCSC C190271
6 100nF C23,C14,C25,C24,C18,C19,C16,C15,C20,C9,C8,C3,C2,C1,C7,C6,C5,C4,C17,C11,C26 C0603 21 CC0603KRX7R9BB104 YAGEO LCSC C14663
7 19-217/GHC-YR1S2/3T LED2 LED0603-R-RD 1 19-217/GHC-YR1S2/3T EVERLIGHT LCSC C72043
8 USBLC6-2SC6 D1 SOT-23-6_L2.9-W1.6-P0.95-LS2.8-BR 1 USBLC6-2SC6 STMicroelectronics LCSC C7519
9 600Ω L1,L2 L0603 2 BLM18AG601SN1D MuRata LCSC C19330
10 KT-0603R LED1 LED0603-R-RD 1 KT-0603R KENTO LCSC C2286
11 JTAG JTAG1 HDR-TH_14PIN-V-ROW2-COL7-MALE-PITCH2.54 1 Double row of needle2X7P 2.54mm BOOMELE LCSC C71397
12 2K R17,R15,R16,R1 R0603 4 0603WAF2001T5E UniOhm LCSC C22975
13 10K R18,R19,R20,R7 R0603 4 0603WAF1002T5E UniOhm LCSC C25804
14 74LVC1T45W6-7 U6,U5,U4,U2 SOT-23-6_L2.9-W1.6-P0.95-LS2.8-BR 4 74LVC1T45W6-7 Diodes Incorporated LCSC C168856
15 MF-FSMF050X-2 F1 F0603 1 MF-FSMF050X-2 BOURNS LCSC C210357
16 TYPE-C-31-M-12 USBC1 TYPE-C-USB-17 1 TYPE-C-31-M-12 Rectangular Connectors - Contacts LCSC C165948
17 12K R8 R0603 1 0603WAF1202T5E UniOhm LCSC C22790
18 PESD5V0S1BA,115 D6,D3,D2,D4,D5 SOD-323_L1.8-W1.3-LS2.5-RD 5 PESD5V0S1BA,115 Nexperia LCSC C19224
19 33 R6,R5 R0603 2 0603WAF330JT5E UniOhm LCSC C23140
20 AO3400A Q1 SOT-23-3_L2.9-W1.6-P1.90-LS2.8-BR 1 AO3400A AOS LCSC C20917
21 5.1K R12,R14 R0603 2 0603WAF5101T5E UniOhm LCSC C23186
