#训练营#STM32天空星拓展板

Keil5配置

2024年9月9日

11:02



lcd驱动(需要外部导入相关库文件)

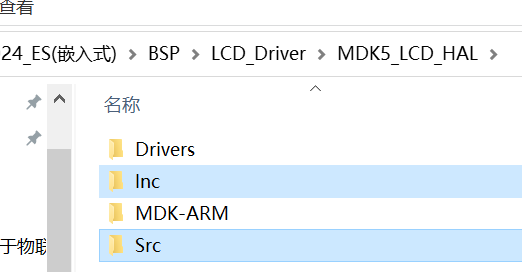

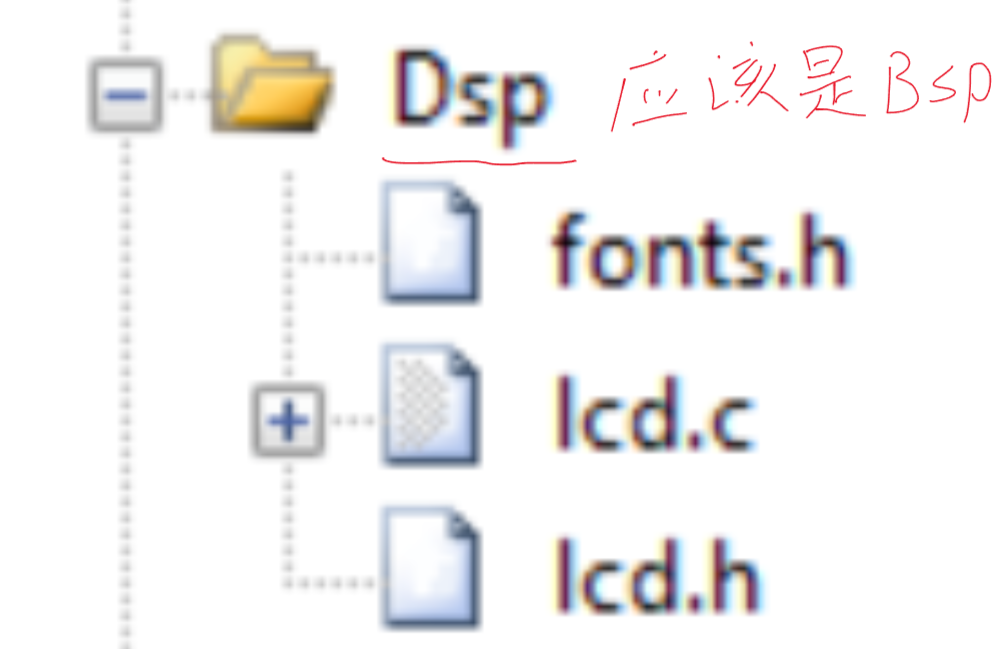

将这三个文件放入所建工程的组文件中（模块化的调用相当是）





LCD_Init(); //初始化lcd

LCD_Clear(Black);// 清屏并显示初始背景色

LCD_SetBackColor(Black); //背景颜色

LCD_SetTextColor(White); //字体颜色





char miao[10];

int hh = 0;

sprintf(miao," %d",hh); // 转换函数 需要包含stdio.h 头文件

//将需要的内容打印到字符串中

//我理解为将后边hh整形数据存入 miao[]数组中，再用下边函数指针取首地址向后输入 LCD_DisplayStringLine(Line1, (u8 *)miao);

//lcd屏幕字符输出函数，行+内容

CubeMx配置

2024年9月9日

10:56

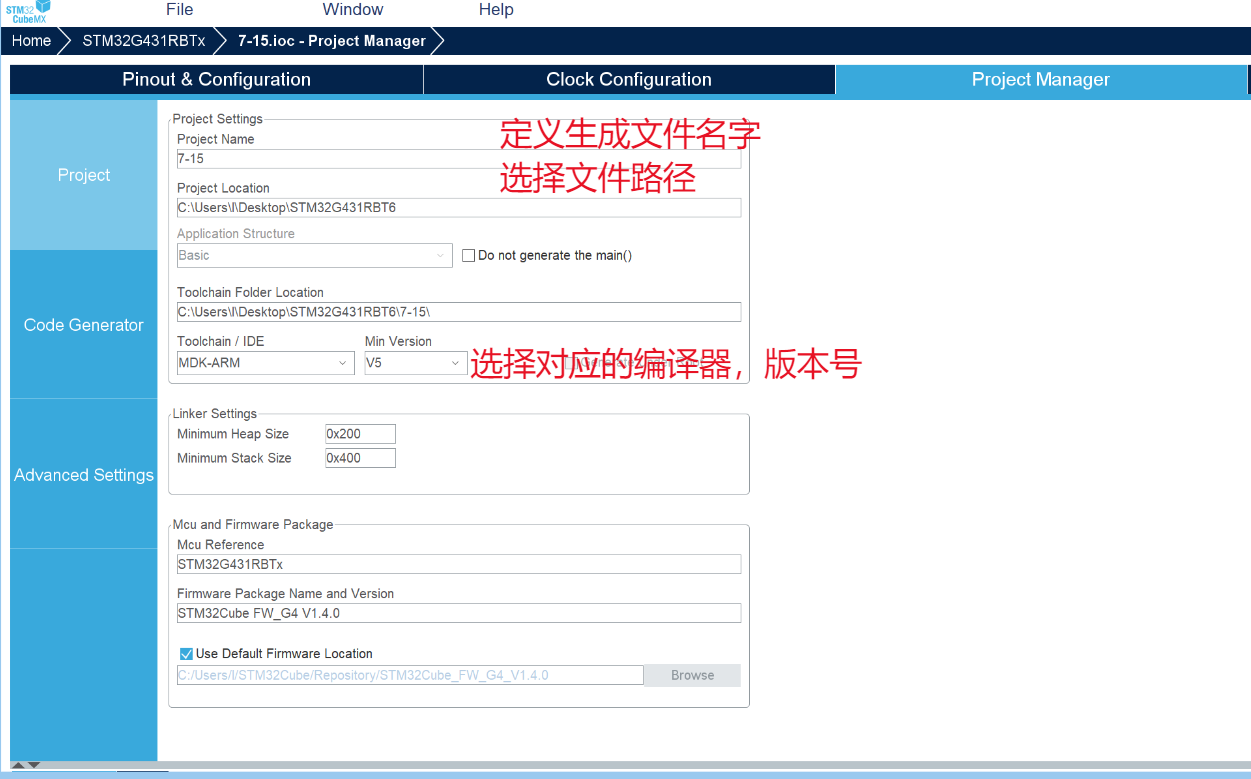

创建新工程:

1,芯片选型（正确的芯片型号，正确的封装

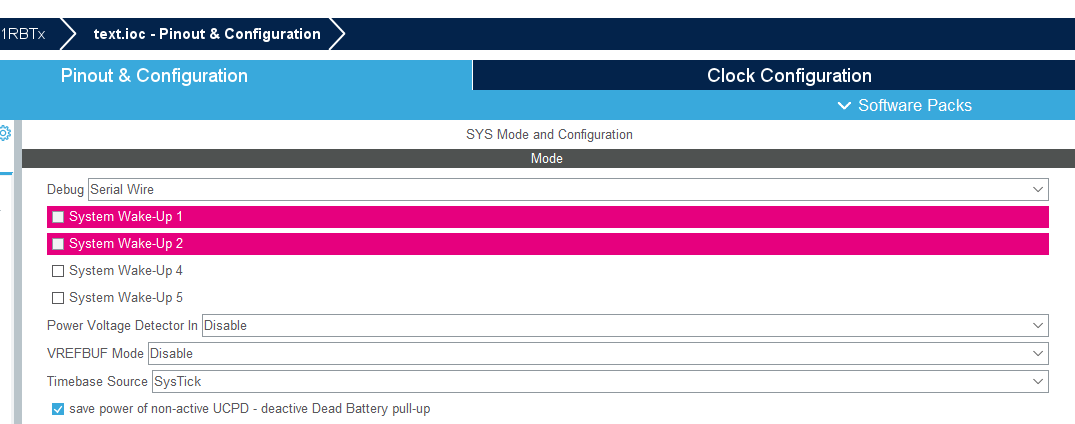

2，Debug选择

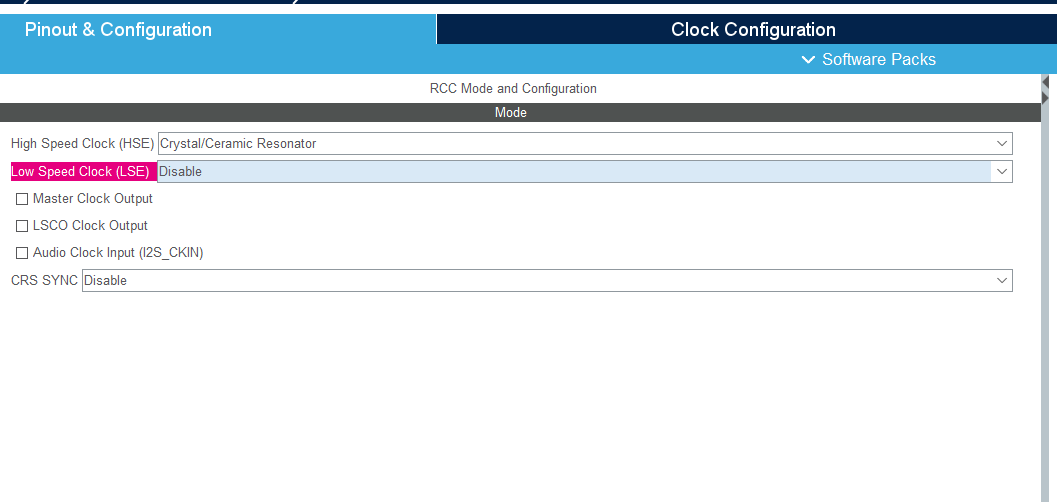

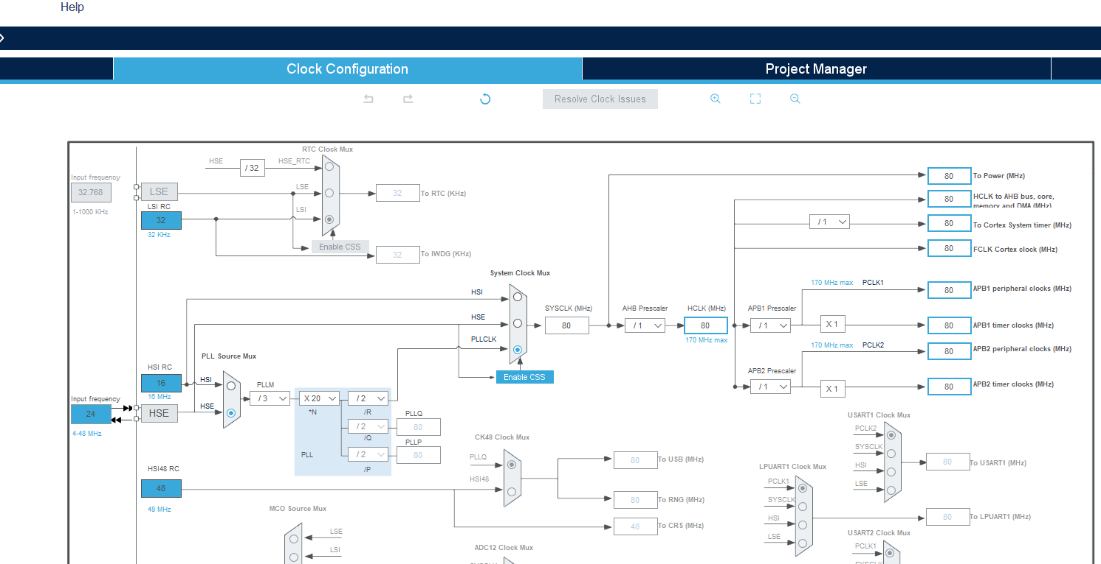

3，时钟配置，先根据需要开启时钟，再对时钟树进行配置



时钟树配置时要根据板子实际外部晶振进行调整

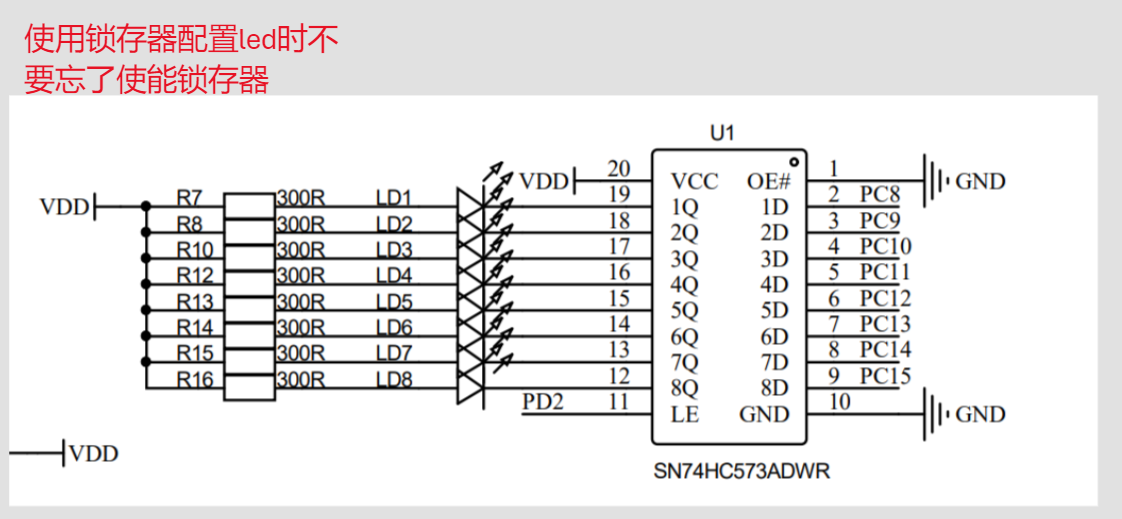

4，GPIO配置





小提示

2024年9月9日

11:01

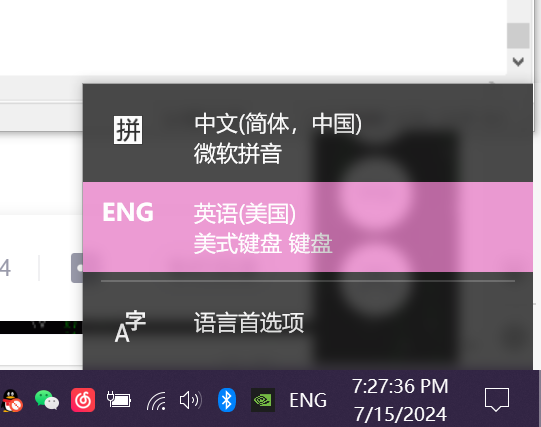

keil5使用的时候ctrl + alt +空格显示提示词需要有键盘模式





重定义变量类型

2024年9月9日

10:50

typedef signed char int8_t; //给有符号char，取别名为int8_t

typedef signed short int int16_t; //给有符号短整型short int，取别名int16_t

typedef signed int int32_t; //给有符号整型short int，取别名int32_t

typedef signed __INT64 int64_t; typedef unsigned char uint8_t; //给无符号char，取别名为uint8_t

typedef unsigned short int uint16_t;//给无符号短整型short int，取别名为uint16_t

typedef unsigned int uint32_t; //给无符号整型short int，取别名为uint32_t

typedef unsigned __INT64 uint64_t;

/* 7.18.1.2 */ //和上面一样，取其他别名

/* smallest type of at least n bits */

/* minimum-width signed integer types */

typedef signed char int_least8_t;

typedef signed short int int_least16_t;

typedef signed int int_least32_t;

typedef signed __INT64 int_least64_t;



/* minimum-width unsigned integer types */

typedef unsigned char uint_least8_t;

typedef unsigned short int uint_least16_t;

typedef unsigned int uint_least32_t;

typedef unsigned __INT64 uint_least64_t;

/* fastest minimum-width signed integer types */

typedef signed int int_fast8_t;

typedef signed int int_fast16_t;

typedef signed int int_fast32_t;

typedef signed __INT64 int_fast64_t;

/* fastest minimum-width unsigned integer types */

typedef unsigned int uint_fast8_t;

typedef unsigned int uint_fast16_t;

typedef unsigned int uint_fast32_t;

typedef unsigned __INT64 uint_fast64_t;

定时器中断

2024年9月9日

11:03

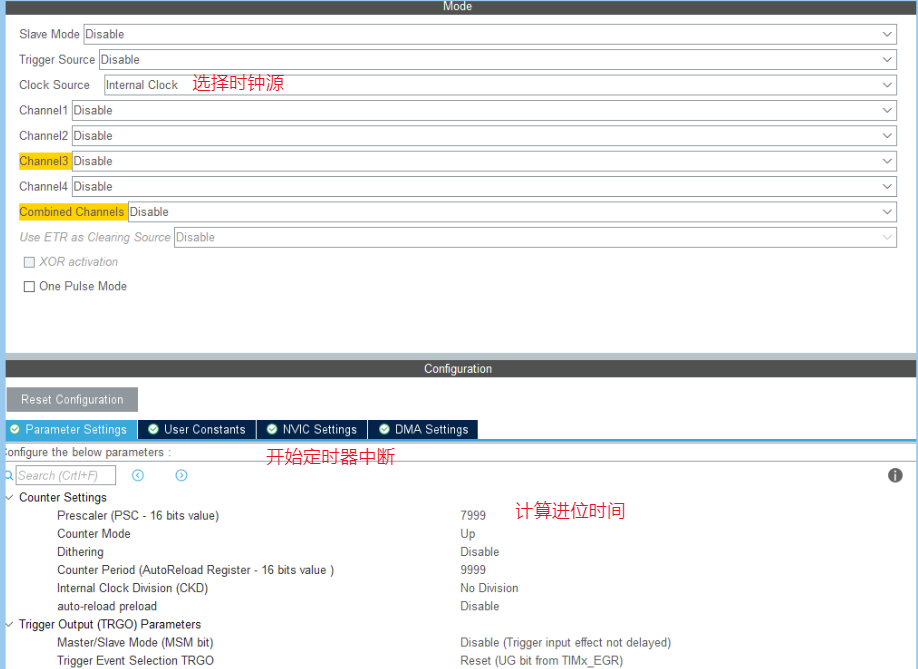

HAL_TIM_Base_Start_IT(TIM_HandleTypeDef *htim)； //开启时钟中断，必要函数，但是注意放在定时器初始化函数之后



配置中断可通过两种方式

void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim)

{

if (htim->Instance == TIM1) // 确保是 TIM1 定时器触发了回调

{

// 在这里添加你的代码，例如更新变量、触发中断等

}

}

void TIM3_IRQHandler(void)

{

HAL_TIM_IRQHandler(&htim3)

//中断处理函数

}

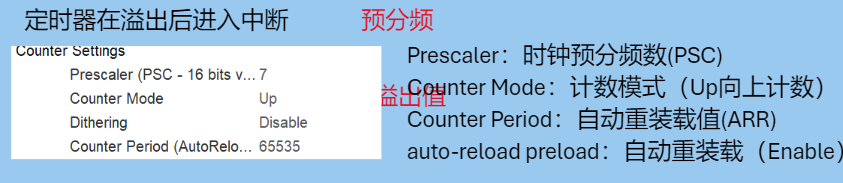

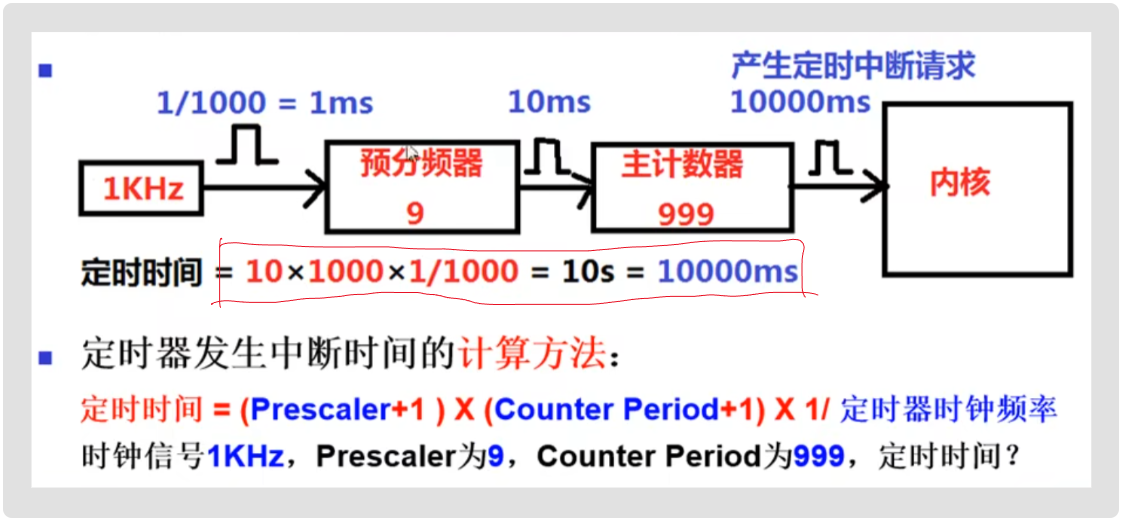

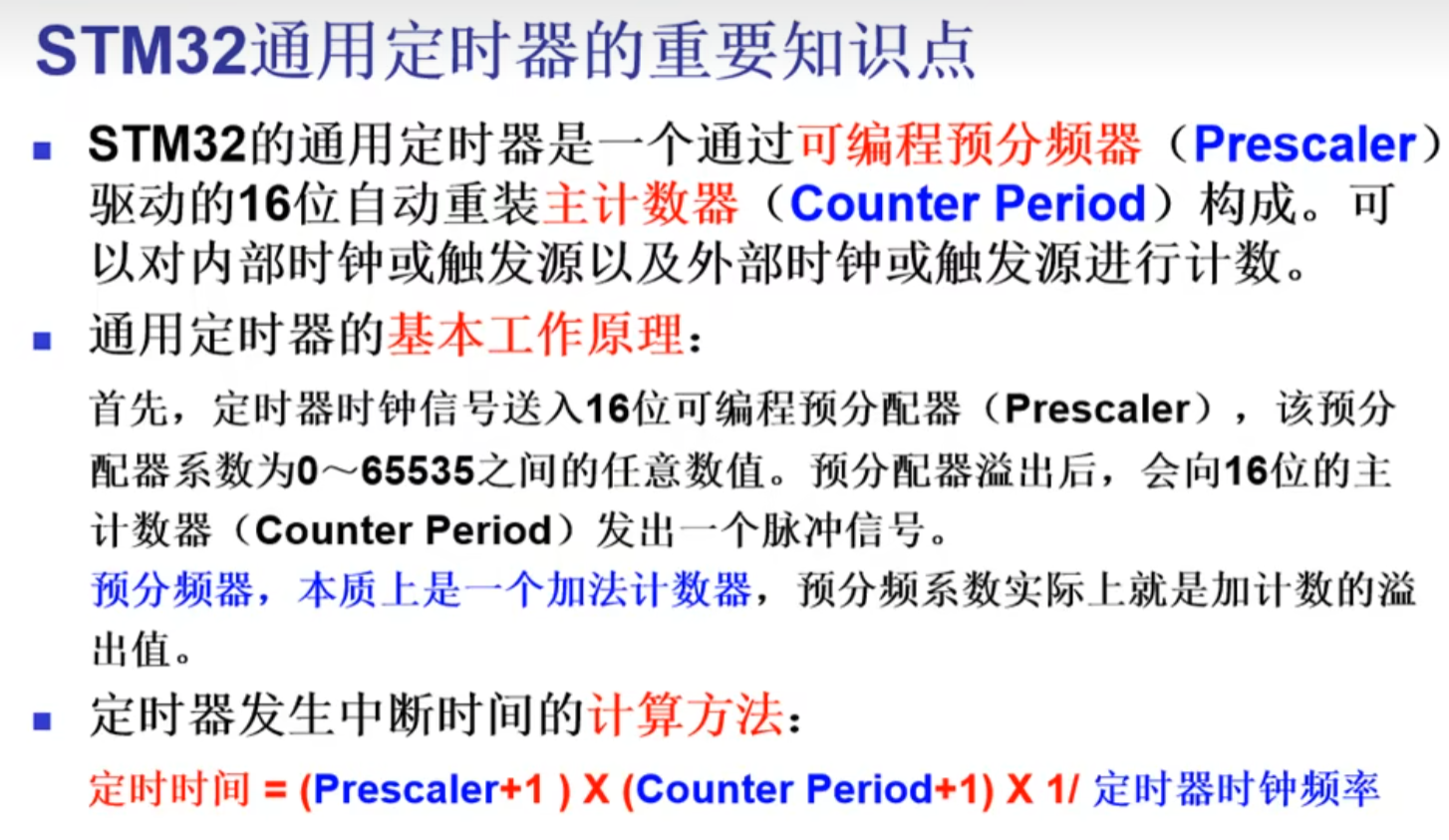

定时器的定时计算:

开启定时器中断后，定时器每完成一次计时会进入一次中断服务函数。

中断：

抢占优先级，响应优先级；

多个中断请求时，根据抢占、响应的顺序先后进行。(低优先的中断可被高优先中断打断)

抢占、响应优先级都相同时，系统根据自然排序处理。

(所以中断一定有前后顺序)







对定时器的理解：

定时器是独立的计数器，不受中断影响，即使进入中断，定时器也会不断计数。

所以用定时器来取代delay 延时，每当计数完成一次 才会进入一次中断处理函数，此时程序进入中断服务函数，但这个时间极其短暂（我认为可以忽略），相比delay程序停下来能获得更好的延时方案。

外部中断(以按键中断为例)

2024年9月9日

11:09

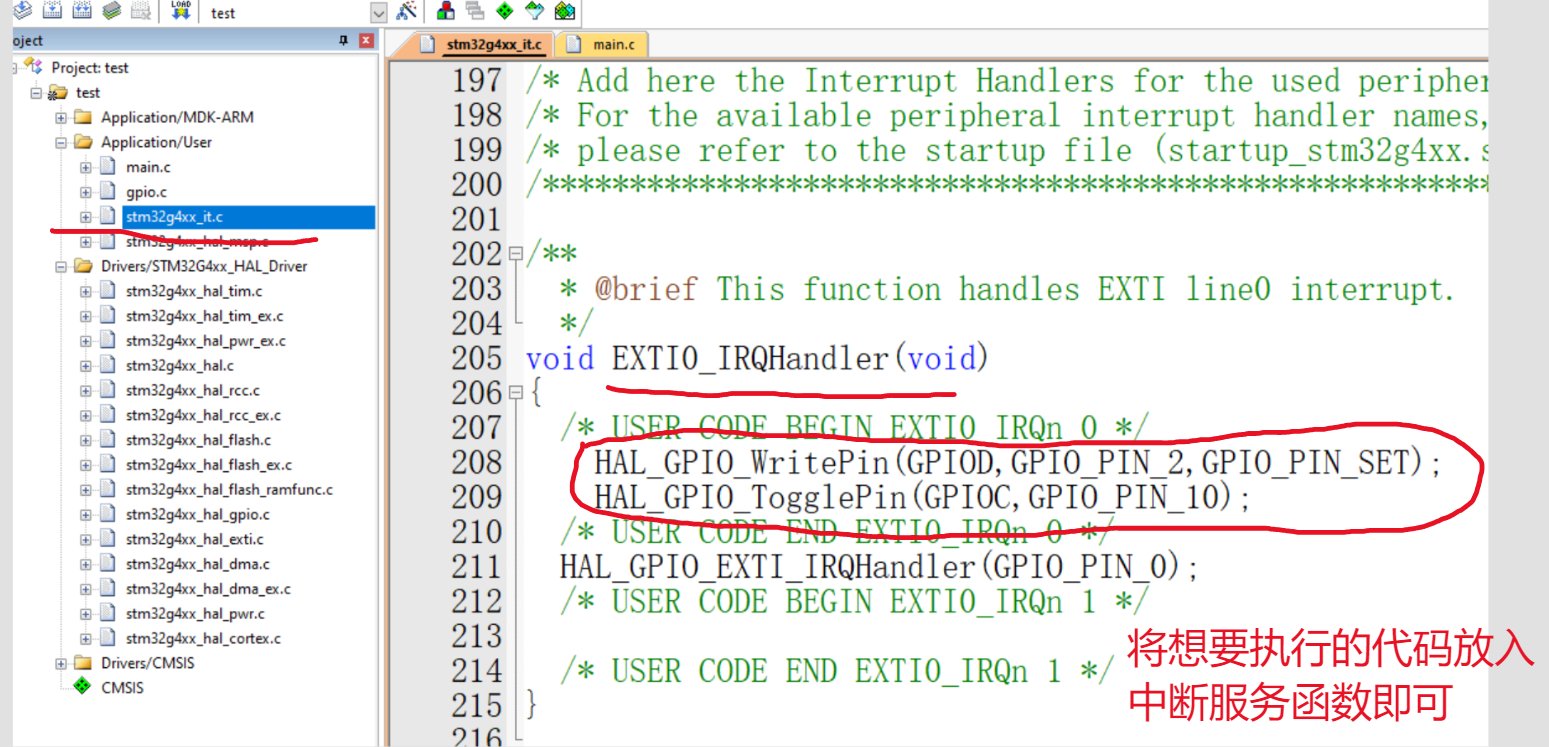

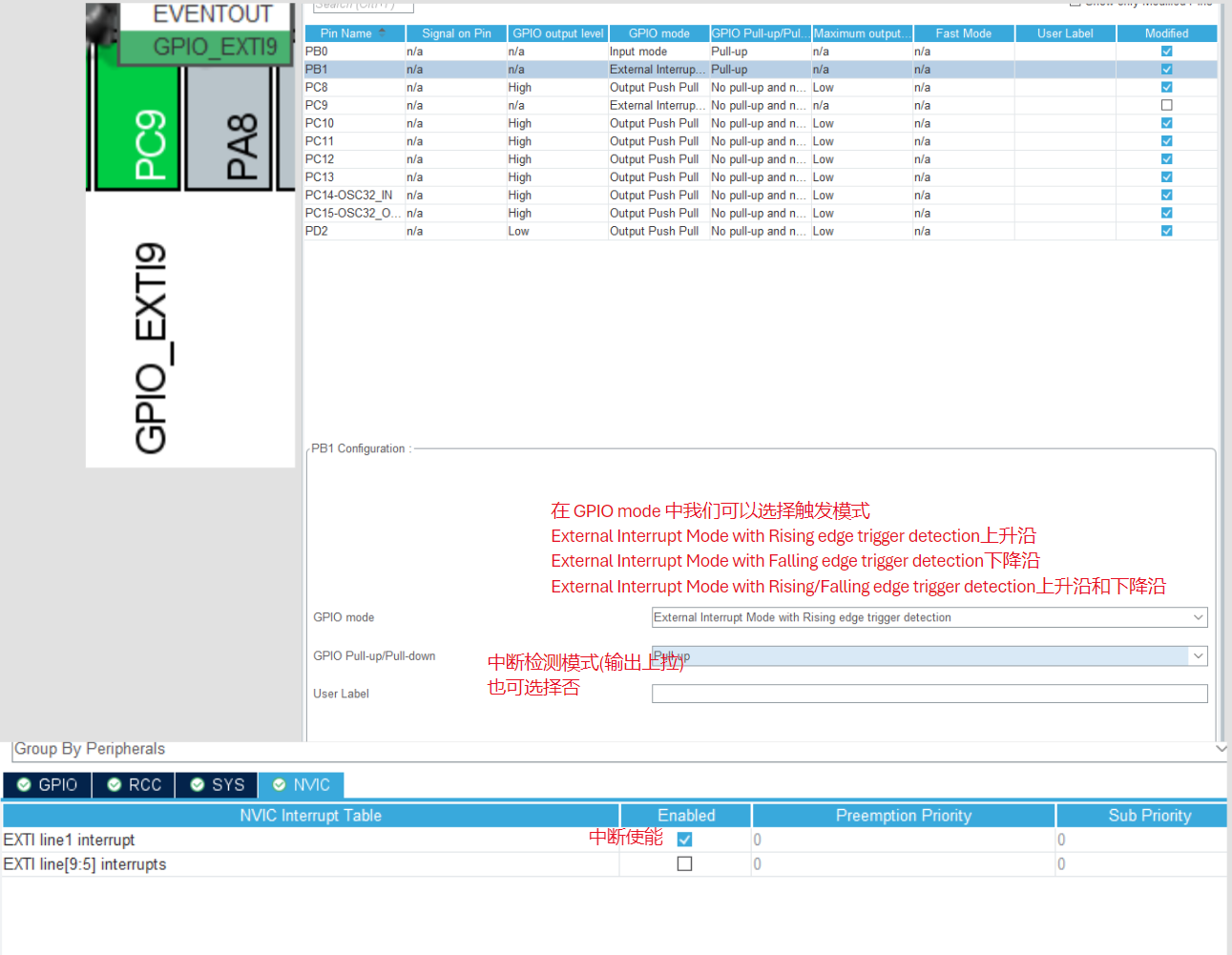

void EXTI1_IRQHandler(void) { HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_1);

// 外部中断处理函数 }

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)

{

//在hal_gpio.c中，是外部中断的回调函数，需放在主函数下

}











void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)

{

if(GPIO_Pin == GPIO_PIN_12)

{



}

}//多按键中断回调处理函数

SPI通信

2024年9月9日

10:54









SPI 是英语Serial Peripheral interface的缩写，顾名思义就是串行外围设备接口。是Motorola(摩托罗拉)首先在其MC68HCXX系列处理器上定义的。



SPI，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便，主要应用在 EEPROM，FLASH，实时时钟，AD转换器，还有数字信号处理器和数字信号解码器之间。

SPI主从模式

SPI分为主、从两种模式，一个SPI通讯系统需要包含一个（且只能是一个）主设备，一个或多个从设备。提供时钟的为主设备（Master），接收时钟的设备为从设备（Slave），SPI接口的读写操作，都是由主设备发起。当存在多个从设备时，通过各自的片选信号进行管理。



SPI是全双工且SPI没有定义速度限制，一般的实现通常能达到甚至超过10 Mbps



SPI信号线

SPI接口一般使用四条信号线通信：

SDI（数据输入），SDO（数据输出），SCK（时钟），CS（片选）



MISO： 主设备输入/从设备输出引脚。该引脚在从模式下发送数据，在主模式下接收数据。 MOSI： 主设备输出/从设备输入引脚。该引脚在主模式下发送数据，在从模式下接收数据。 SCLK：串行时钟信号，由主设备产生。 CS/SS：从设备片选信号，由主设备控制。它的功能是用来作为“片选引脚”，也就是选择指定的从设备，让主设备可以单独地与特定从设备通讯，避免数据线上的冲突。

SPI通信

2024年9月9日

10:54









SPI 是英语Serial Peripheral interface的缩写，顾名思义就是串行外围设备接口。是Motorola(摩托罗拉)首先在其MC68HCXX系列处理器上定义的。



SPI，是一种高速的，全双工，同步的通信总线，并且在芯片的管脚上只占用四根线，节约了芯片的管脚，同时为PCB的布局上节省空间，提供方便，主要应用在 EEPROM，FLASH，实时时钟，AD转换器，还有数字信号处理器和数字信号解码器之间。

SPI主从模式

SPI分为主、从两种模式，一个SPI通讯系统需要包含一个（且只能是一个）主设备，一个或多个从设备。提供时钟的为主设备（Master），接收时钟的设备为从设备（Slave），SPI接口的读写操作，都是由主设备发起。当存在多个从设备时，通过各自的片选信号进行管理。



SPI是全双工且SPI没有定义速度限制，一般的实现通常能达到甚至超过10 Mbps



SPI信号线

SPI接口一般使用四条信号线通信：

SDI（数据输入），SDO（数据输出），SCK（时钟），CS（片选）



MISO： 主设备输入/从设备输出引脚。该引脚在从模式下发送数据，在主模式下接收数据。 MOSI： 主设备输出/从设备输入引脚。该引脚在主模式下发送数据，在从模式下接收数据。 SCLK：串行时钟信号，由主设备产生。 CS/SS：从设备片选信号，由主设备控制。它的功能是用来作为“片选引脚”，也就是选择指定的从设备，让主设备可以单独地与特定从设备通讯，避免数据线上的冲突。

串口通信

2024年9月9日

11:15











I2C是半双工，SPI的全双工，uart是全双工

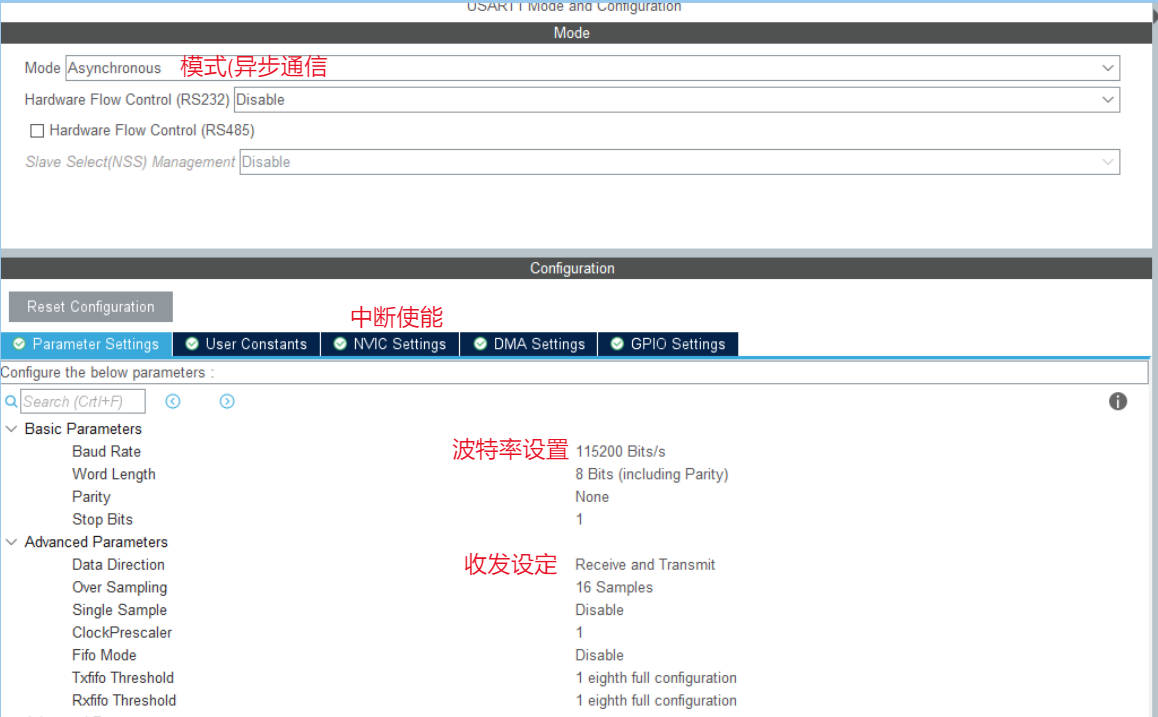

USART：通用同步和异步收发器

UART：通用异步收发器

当进行异步通信时,这两者是没有区别的。区别在于USART比UART多了同步通信功能。 这个同步通信功能可以把USART当做SPI来用，比如用USART来驱动SPI设备。



阻塞式发送：单片机等发送完毕，期间不做其他事

非阻塞式发送：使能发送中断，发送完毕回调函数

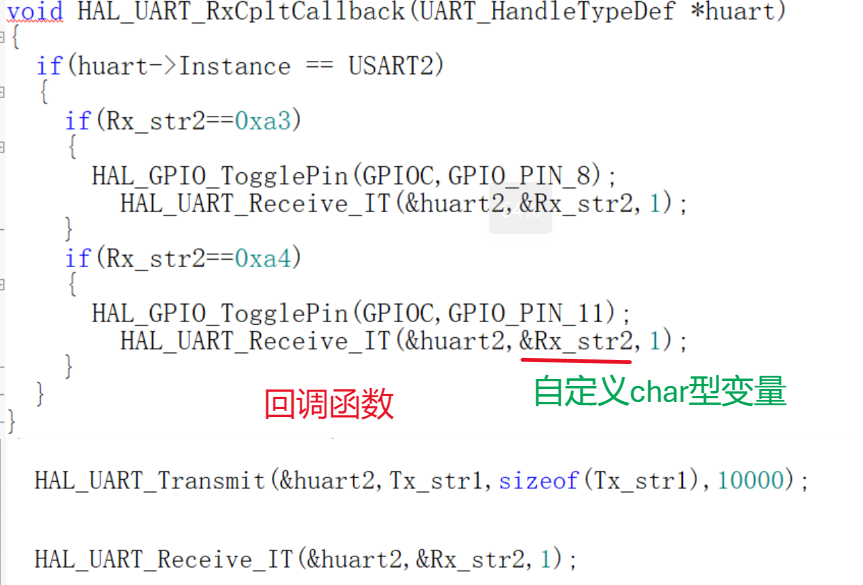

HAL_StatusTypeDef HAL_UART_Transmit(UART_HandleTypeDef *huart, uint8_t*pData, uint16_t Size,uint32_t Timeout);//阻塞式发送

HAL_StatusTypeDef HAL_UART_Transmit_IT(UART_HandleTypeDef *huart,uint8_t*pData,uint16_t Size);//非阻塞式发送

void HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart);//回调函数

void HAL_UART_TxHalfCpltCallback(UART_HandleTypeDef *huart);//一半回调函数



HAL_StatusTypeDef HAL_UART_Receive(UART_HandleTypeDef *huart, uint8_t*pDa ta, uint16_t Sizeuint32_t Tim neout);//阻塞式接收 HAL_StatusTypeDef HAL_UART_Receive_IT(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size);//非阻塞式接收 void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart);void HAL_UART_RxHalfCpltCallback(UART_HandleTypeDef *huart);





进行串口发送、接收时要清楚串口对应的引脚号。

ch340 RX接单片机TX

TX接单片机RX 一定要共地!!!!!!!

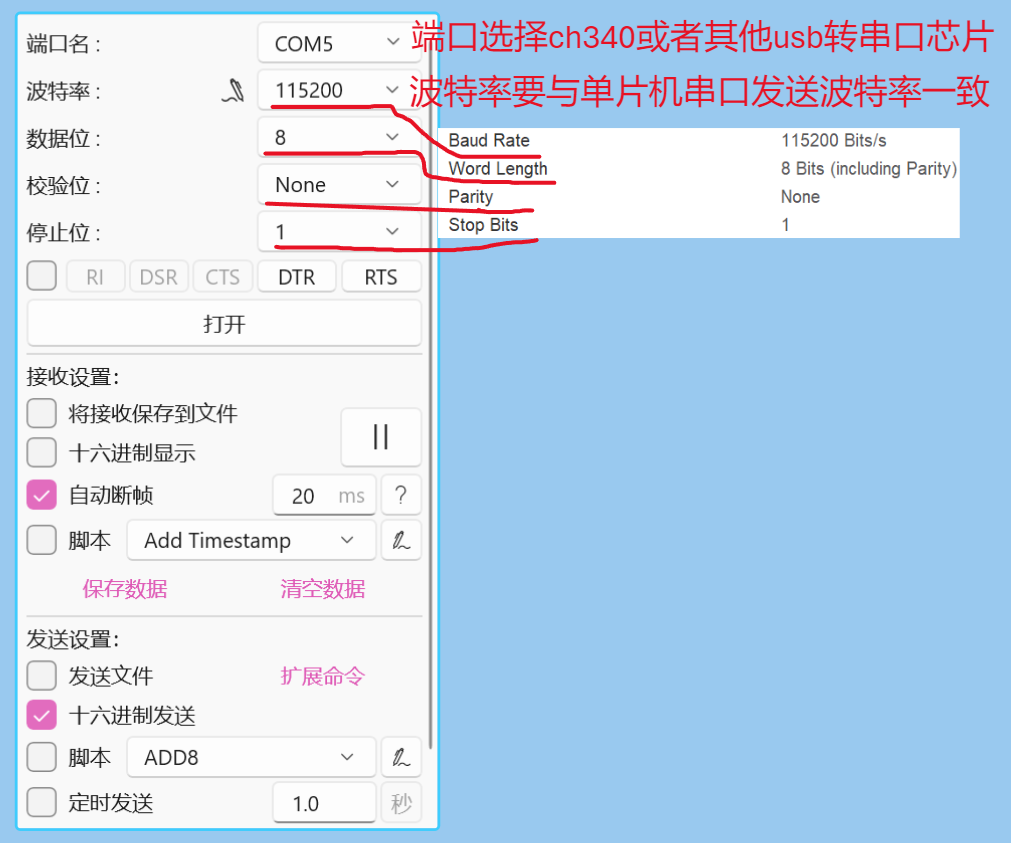

串口调试工具



标准库

void Uart1_init(u32 bound){

//GPIO端口设置

GPIO_InitTypeDef GPIO_InitStructure;

USART_InitTypeDef USART_InitStructure;

RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1|RCC_APB2Periph_GPIOA, ENABLE); //使能USART1，GPIOA时钟

//USART1_TX GPIOA.9

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9; //PA.9

GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; //复用推挽输出

GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.9

//USART1_RX GPIOA.10初始化

GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;//PA10

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;//浮空输入

GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化GPIOA.10

//USART 初始化设置

USART_InitStructure.USART_BaudRate = bound;//串口波特率

USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长为8位数据格式

USART_InitStructure.USART_StopBits = USART_StopBits_1;//一个停止位

USART_InitStructure.USART_Parity = USART_Parity_No;//无奇偶校验位

USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//无硬件数据流控制 USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx; //收发模式

USART_Init(USART1, &USART_InitStructure); //初始化串口1

//USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);//开启串口接受中断

USART_Cmd(USART1, ENABLE); //使能串口1

}

编码器驱动

2024年9月9日

11:21



void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin) //PB12，PB13编码器计数函数

{

if(GPIO_Pin == GPIO_PIN_12)

{

if(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_13) == HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_12))

{

key_count--;

} else

{

key_count++;

}

}

}

搭配下边代码同时使用

if(key_count!=0)

{

key_num += key_count;

key_count = 0;

}



注意通过中断处理来确定旋转方向





void EXTI0_IRQHandler(void)//正转：A的上升沿对应B的低电平；反转：B的上升沿对应A的低电平。

{

if (EXTI_GetITStatus(EXTI_Line0) == SET)//判断编码器A是否为高电平，中断是否触发

{

if(GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_1) ==0)//判断编码器B是否为低电平

{

Encoder_Count++;

}

EXTI_ClearITPendingBit(EXTI_Line0);//如果是，则清空标志位

}

}

void EXTI1_IRQHandler(void)

{

if (EXTI_GetITStatus(EXTI_Line1) == SET)//判断编码器B是否为高电平，中断是否触发

{

if (GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_0) ==0)//判断编码器A是否为低电平

{

Encoder_Count--;

}

EXTI_ClearITPendingBit(EXTI_Line1);//如果是，则清空标志位

}

}



分别定义两个中断函数EXTI0_IRQHandler和EXTI1_IRQHandler。基本逻辑跟第一小节讲的一样，先判断第一个中断是不是被触发了，即A管脚是否是上升沿。A管脚接的是GPIOB_0，对应的中断0.然后判断B管脚是不是低电平。

EXTI_InitTypeDef EXTI_InitStructure; EXTI_InitStructure.EXTI_Line=EXTI_Line0 | EXTI_Line1;//配置中断线 EXTI_InitStructure.EXTI_LineCmd=ENABLE;//开启或关闭中断 EXTI_InitStructure.EXTI_Mode=EXTI_Mode_Interrupt;//定义中断模式 EXTI_InitStructure.EXTI_Trigger=EXTI_Trigger_Rising;//触发中断方式，选择上升沿触发 EXTI_Init(&EXTI_InitStructure);



两个中断前后优先级区分清楚，先判断一个再判断另一个

oled驱动注意点

2024年9月9日

11:26



首先拉入相关的字库.h文件

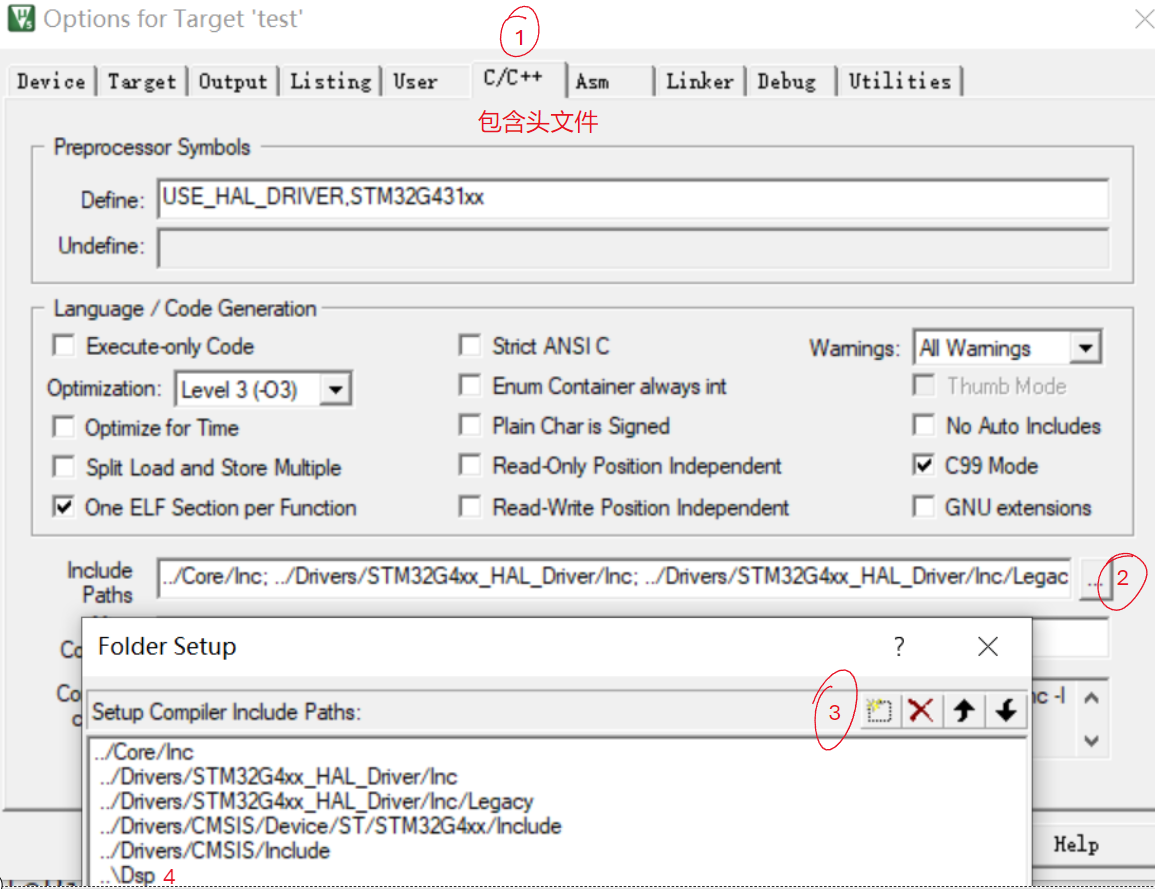

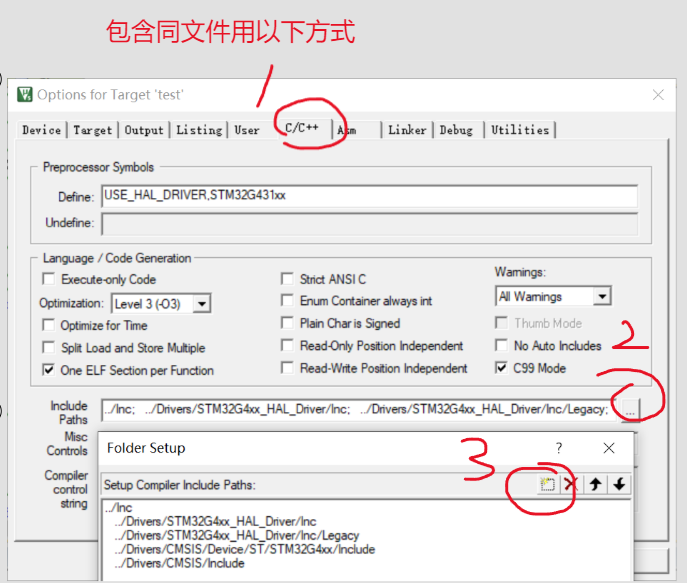

oled的.c .h文件 在编译器中包含路径

主函数中包含头文件，

配置硬件iic,只需要把两个通信接口使能即可。

注意时钟频率，主频太高可能影响显示效果。

(硬件IIC是通过IIC控制器硬件模块来实现IIC通信的，而软件IIC是通过软件控制GPIO口来模拟IIC通信)

OLED_Init();//oled初始化文件







char text[20];



sprintf(text，字符（%d），变量);



OLED_ShowString(2,1,text);



清屏问题，设置屏幕背景色等

PWM配置

2024年9月9日

11:27

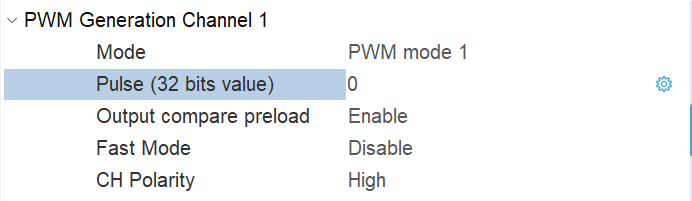

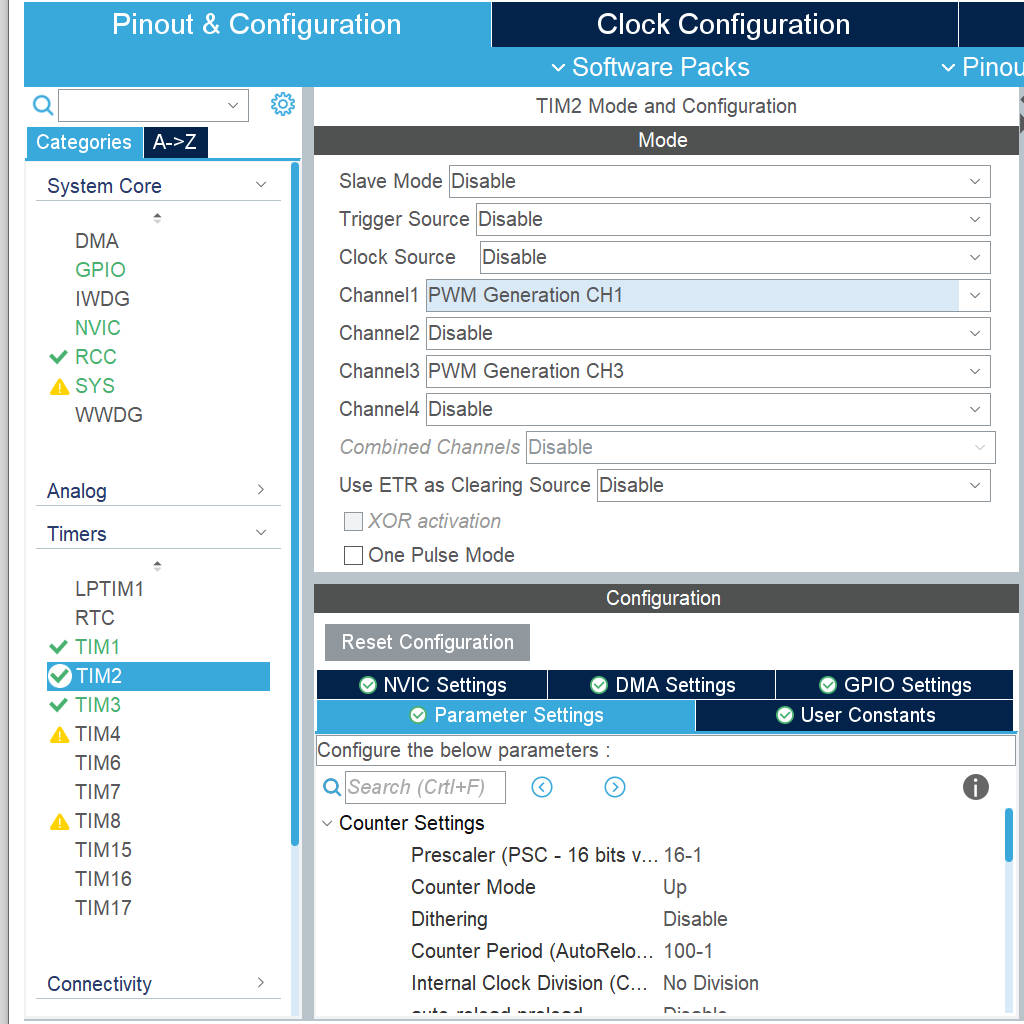

只需在CubeMx中配置响应的定时器pwm输出通道即可





HAL_TIM_PWM_Start(&htim2,TIM_CHANNEL_1);

TIM2->CCR1 = （常数/定时器计数值或定时器溢出值）//控制 tim2 1通道输出pwm占空比



PWM有效驱动两条代码



PWM频率：Freq = CK_PSC/(PSC+1)/(ARR+1)

PWM占空比：Duty = CCR/(ARR+1)

PWM分辨率：Reso = 1/(ARR+1)



TIM定时器PWM1模式与PWM2模式的比较

STM32 定时器的 PWM 存在两种模式，即 PWM1 模式与 PWM2 模式，两种模式相似却又恰恰相反。

PWM1 模式：向上计数，当 TIMx_CNT < TIMx_CCRn 时，定时器 TIMx 的通道 n 为有效电平，否则为无效电平；向下计数，当 TIMx_CNT > TIMx_CCRn 时，定时器 TIMx 的通道 n 为无效电平，否则为有效电平 有效电平，否则为无效电平。



PWM2 模式：向上计数，当 TIMx_CNT < TIMx_CCRn 时，定时器 TIMx 的通道 n 为无效电平，否则为有效电平；向下计数，当 TIMx_CNT > TIMx_CCRn 时，定时器 TIMx 的通道 n 为有效电平，否则为无效电平 无效电平，否则为有效电平。

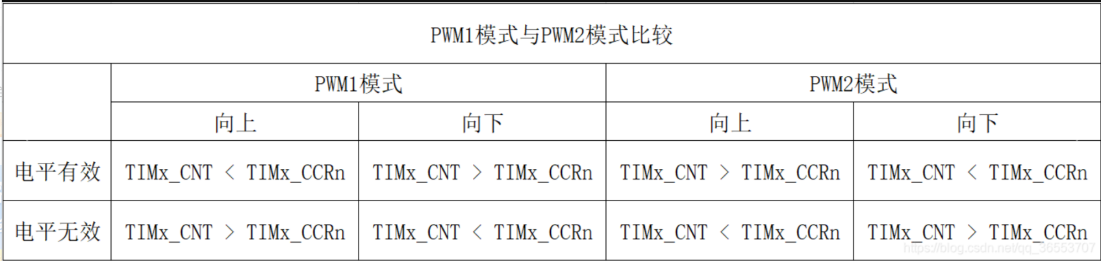

下面是 PWM1 模式与 PWM2 模式的比较表格图，能够比较直观的反映出两者的区别。

两种PWM模式的比较 注：

全文中的 TIMx 表示 STM32 的定时器，x 表示某个定时器，取值需要根据芯片来定；

全文中的 TIMx_CNT，表示定时器 TIMx 的计数器寄存器值；

全文中的 TIMx_CCRn，表示捕获比较寄存器的值，其中 n 表示某个通道，取值为1、2、3、4；



ADC采样

2024年9月9日

11:29

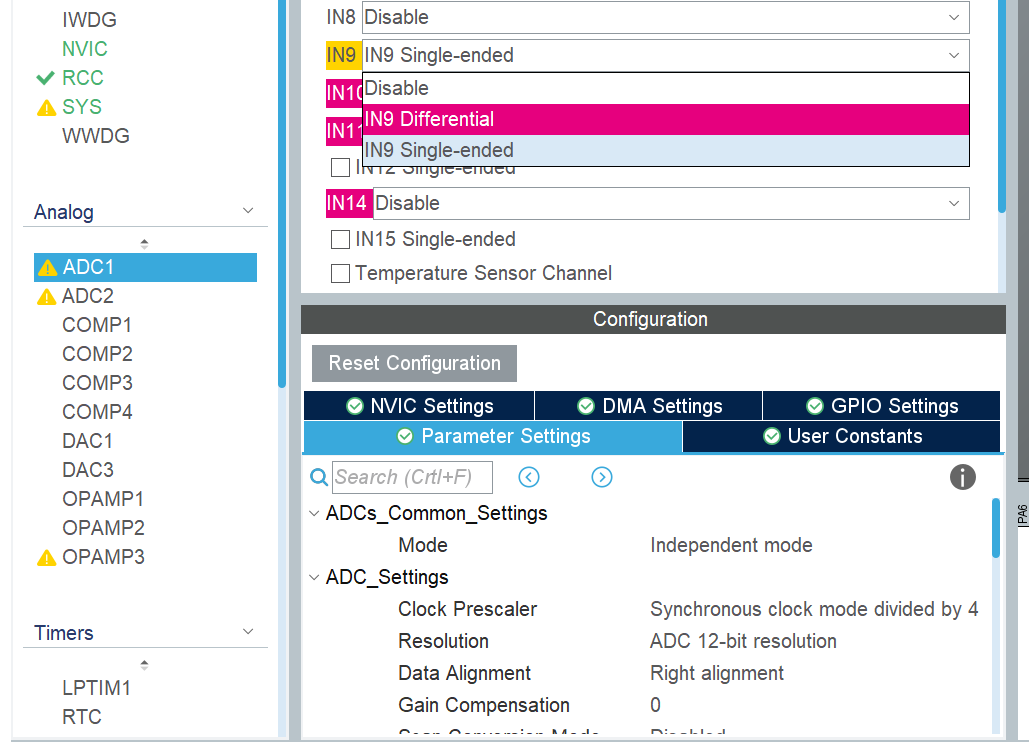

只需在CubeMx中开始相关引脚adc采样通道
