基于NRF24L01的三路无线遥控开关-发射

11个月前

简介:基于NRF24L01的三路无线遥控开关

开源协议: CC-BY-NC-SA 3.0

描述

1.由Atmel Mega 168P芯片控制,以Arduino C语言编写

2.带有3位地址码选择(另可在程序修改信道)

3.可置于86接线盒内,大小58mm*54mm

4.可更改主控芯片为ESP12,增加WIFI控制功能

5.使用3.7v锂电池供电,可充电,

6.增加了硬件省电功能,仅在需要发射信号时给NRF24L01供电,使用100mAH聚合物锂电池更加环保,理论供电时间达半年

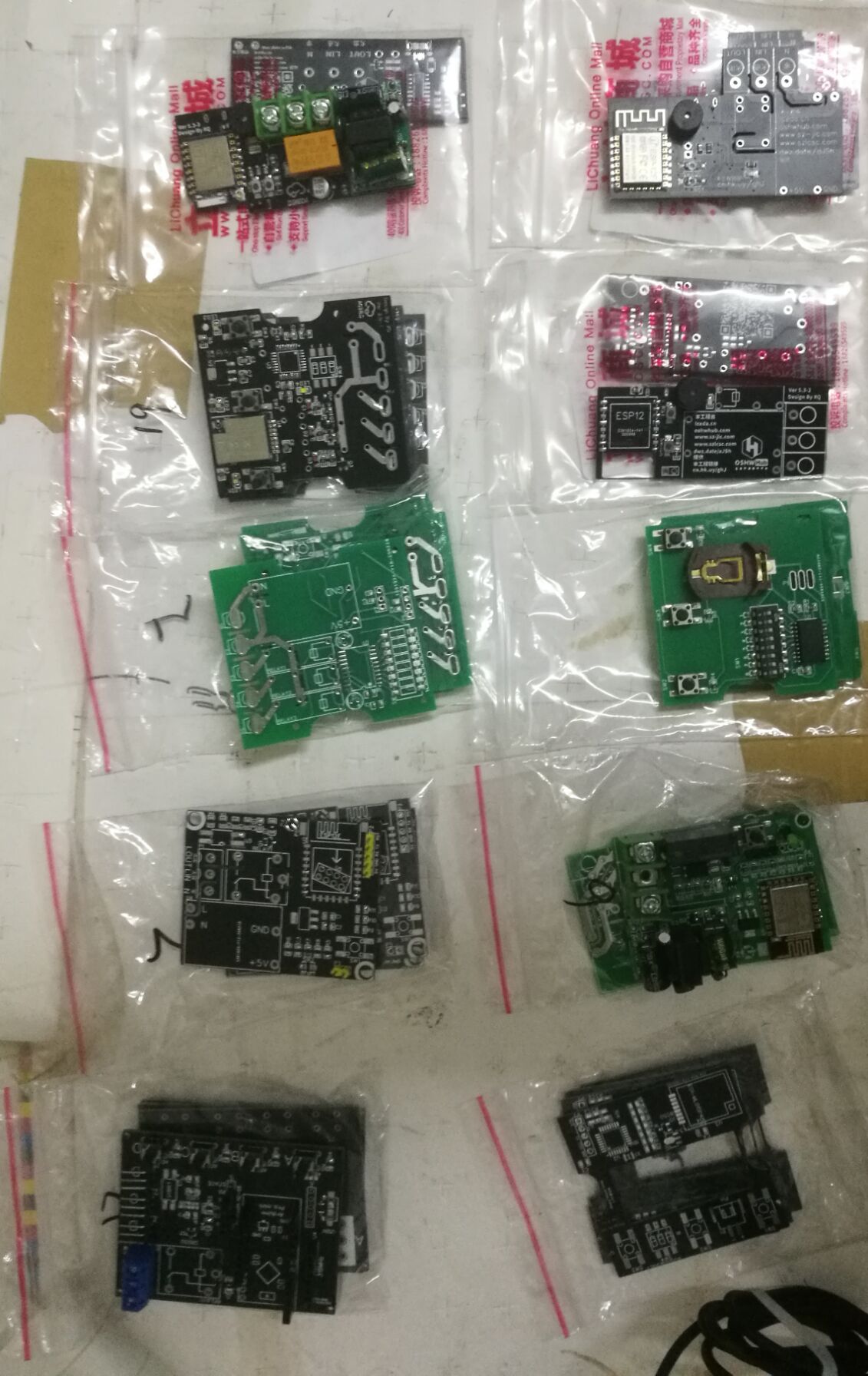

因为这个工程没有特意拍过照,就从物联网项目全家福中截取了(右下)。问题出在供电方式,或许我根本不应该将NRF24L01作为通讯模块,因为它功耗太大了,导致100mAh的锂电池根本撑不住。稍后会把测试成功的源代码公开,作为NRF24L01的示例代码供大家参考。 全家福.jpg

接收模块链接 https://oshwhub.com/liyichuangeda/ji-yu-NRF24L01de-san-lu-wu-xian-

文档

PCB_1-Tx_Switch

在编辑器中打开

BOM

ID Name Designator Footprint Quantity
1 S8050 Q1 SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR 1
2 10K R3 R0805 1
3 104 C3,C4 C0805 2
4 10K R2 R0805 1
5 Pin P1 SMD-XH-2.54-2P 1
6 Pin P2 DIP-1X5P-2.54MM-M 1
7 16MHz X1 OSC-SMD_3P-L3.2-W1.3-P1.2-L 1
8 C SW3 KEY-SMD_4P-326-177-70*130 1
9 B SW2 KEY-SMD_4P-326-177-70*130 1
10 A SW1 KEY-SMD_4P-326-177-70*130 1
11 1K R8,R4,R5,R6,R7,R1 R0805 6
12 E01-ML01SP4 U3 WIRELM-TH_E01-ML01SP4 1
13 104 C1,C2 C0805 2
14 AMS1117-3.3 U1 SOT-89_L4.5-W2.5-P1.50-LS4.2-BR 1
15 DSIC03LSGET SW4 SW-SMD_DSIC03LSGET 1
16 ATMEGA168PA-AU U2 LQFP-32_L7.0-W7.0-P0.80-LS9.0-BL 1
