基于NXP的NT3H1101的彩色NFC标签

简介:基于NXP的NT3H1101的彩色NFC标签

开源协议

Public Domain

创建时间:2023-08-07 21:44:59更新时间:2023-08-08 10:06:57

描述

工程说明

本工程是基于NXP的NT3H1101的彩色NFC标签,使用 立创EDA专业版 进行开发,并采用嘉立创彩色丝印工艺。



提供了两个版本,主要体现在芯片的封装一个是XQFN-8,另一个是TSSOP-8;XQFN8比较小巧,TSSOP-8的封装方便用烙铁焊接。

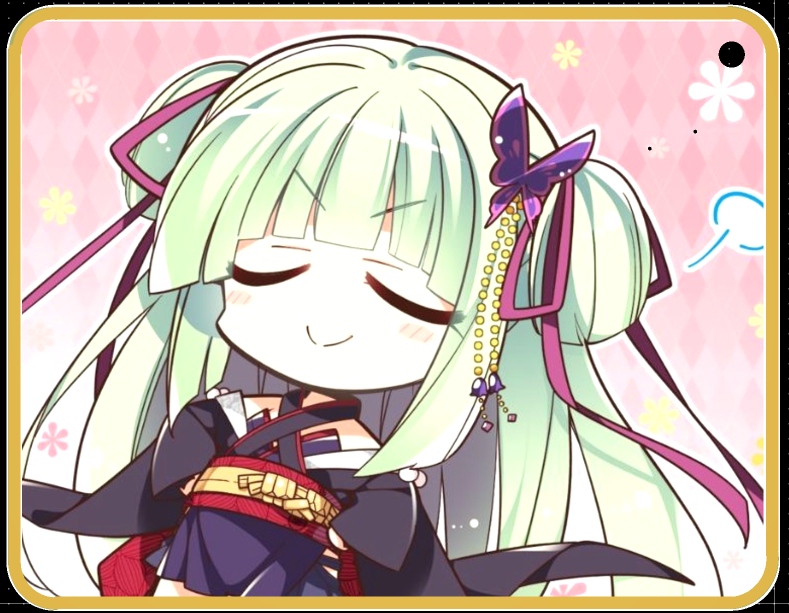

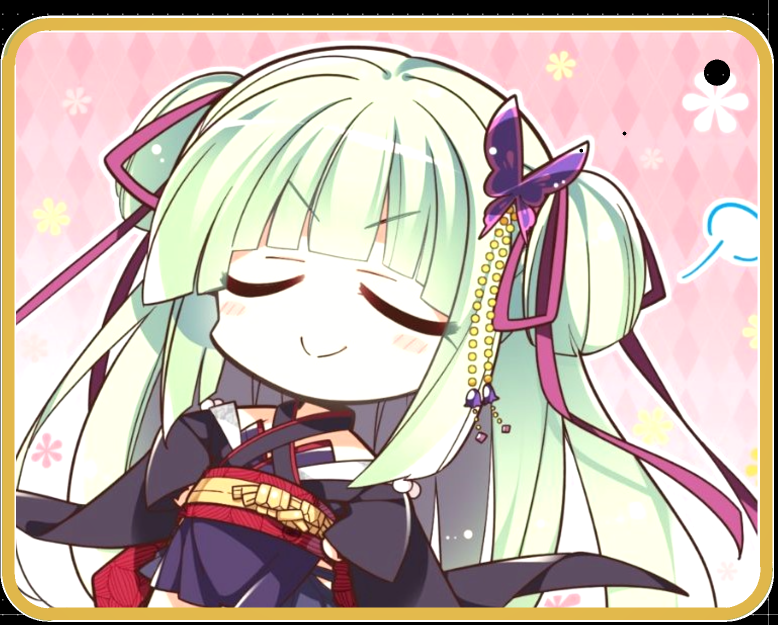

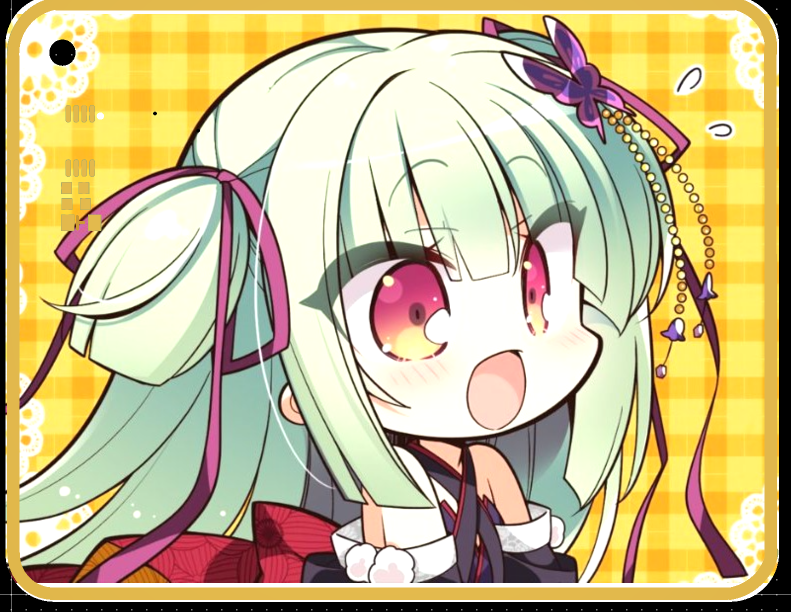

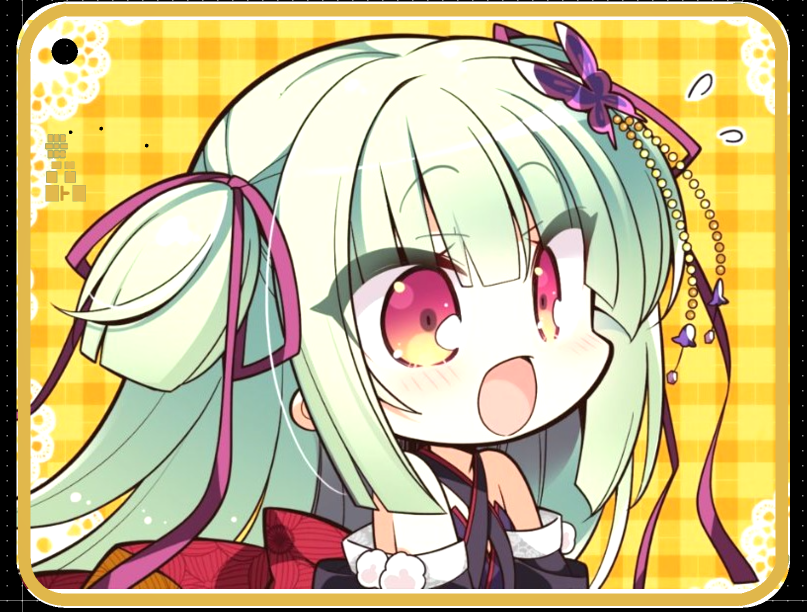

效果预览图

XQFN8:



TSSOP-8:

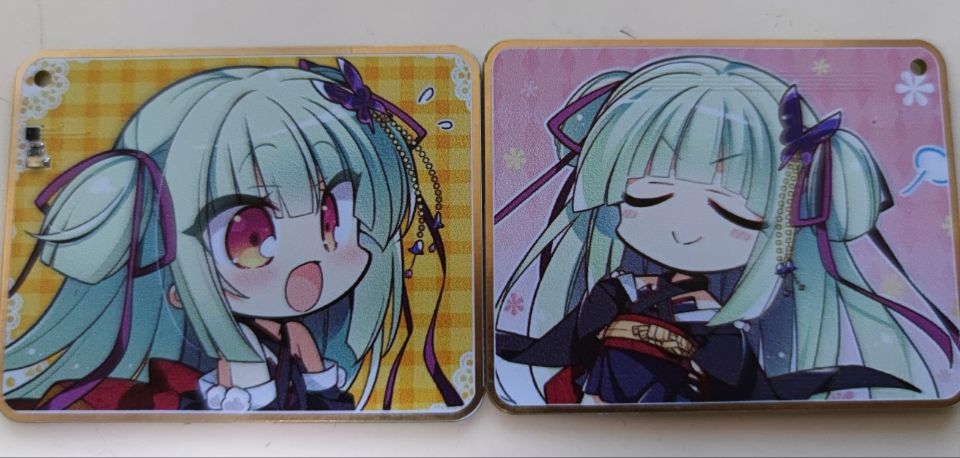

实物效果图




软件部分

可以使用NFC Tools Pro或者NXP的TagWriter app写入标签



演示视频

https://www.bilibili.com/video/BV12k4y1g7bm/?spm_id_from=333.999.0.0&vd_source=8d7e6216ce88fc40f543c187defa00ef
