TLV3501多功能电压比较器

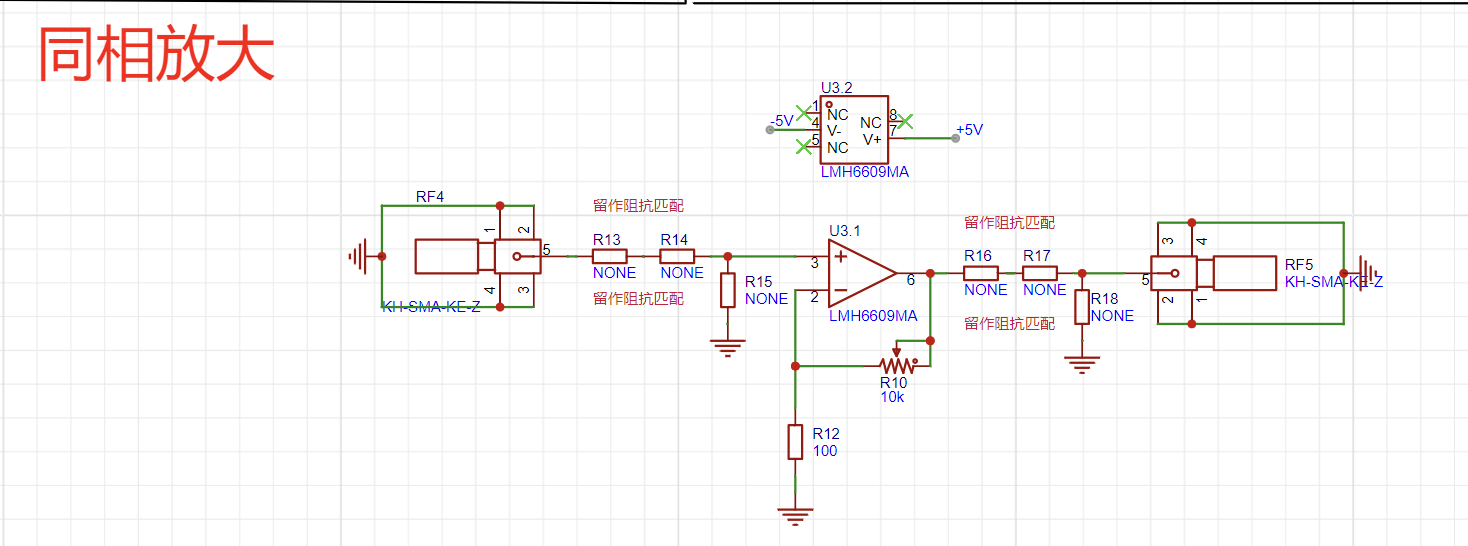

工程集成了  TLV3501的电压比较器  和  LMH6609的简易同相放大电路

相关参数

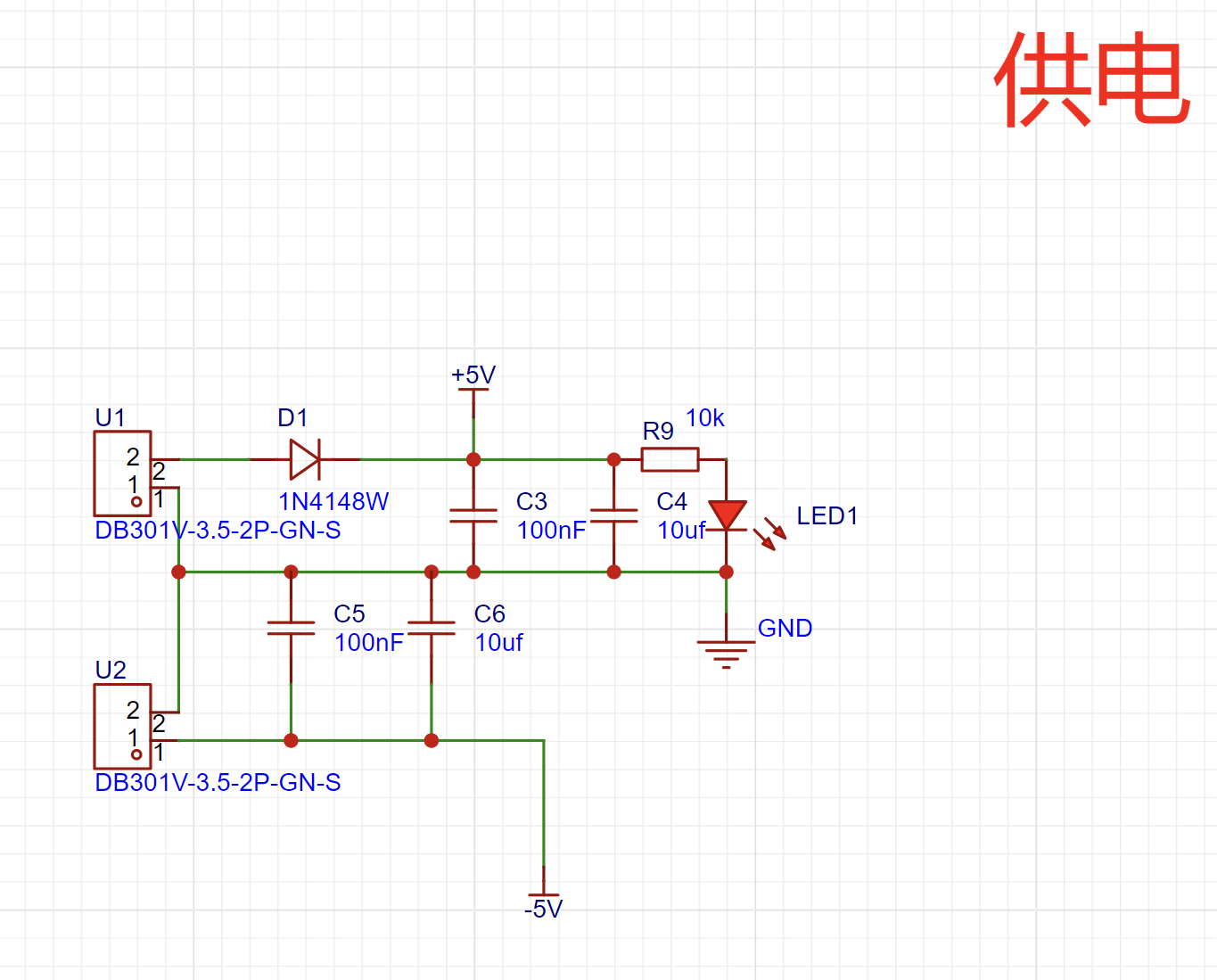

供电电压:  正负3.3-5VDC
输入电压:  10-2400mv（幅值，5V供电)
输出电平:  轨到轨输出,可直接驱动TTL/CMoS电平
输入频率:  DC–200MHz（实测100MHZ以下较理想）
所有接口形式:  SMA阴头(外螺内孔)
比较器输入阻抗:  51欧姆

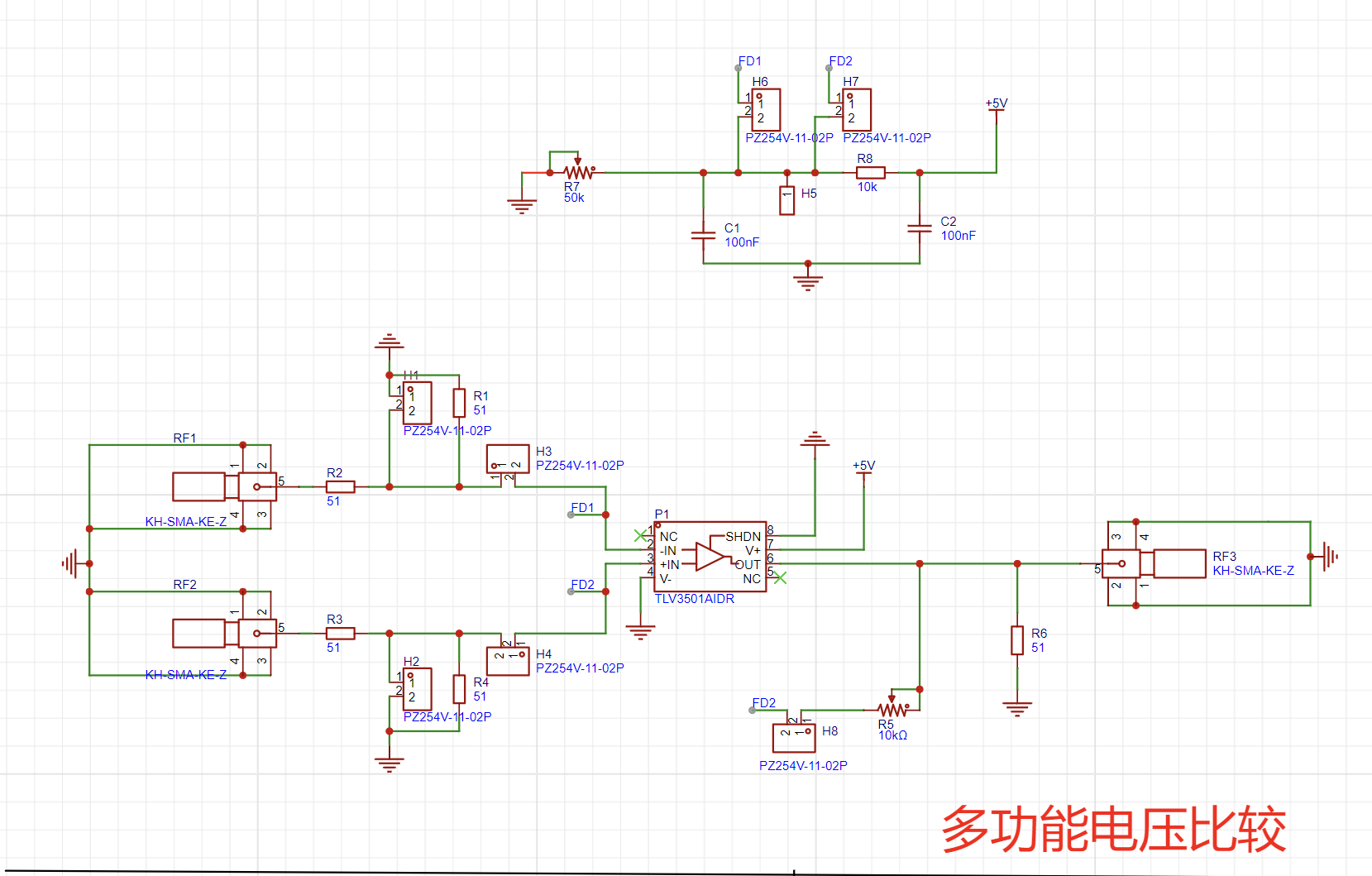

电压比较器模块模式：
    1、同相过零比较：H4、H3、H1闭合；
    2、反相过零比较：H4、H3、H2闭合；
    3、两输入比较：H3、H4闭合；
    4、同相比较（比较电压可调）：H4、H6闭合，调节R7控制比较电压大小，在H9处可测；
    5、反相比较（比较电压可调）：H3、H7闭合，调节R7控制比较电压大小 ，在H9处可测；
    6、迟滞比较：H4、H3、H8，调节R5控制迟滞窗口大小。
