游戏(LOL)专用键盘 带闪现计时

4个月前

简介:一款英雄联盟(LOL)上分专用键盘。

开源协议: CC-BY-NC-SA 3.0

  • 693
  • 5
  • 5

描述

造型小巧,重量轻适合携带,方便网吧开黑,用顺手的键盘胜率+5%不算夸张吧?

极简设计,定位专一,只保留游戏必须键位,去掉聊天功能胜率+10%你就说有没有道理?

全彩RGB键位灯,流光溢彩多种静态/跑马/流水/呼吸模式,还支持按键反馈,玩的就是一手炫酷。RGB加成胜率+5%过分吗?

在保留大部分键位和普通键盘相对位置的前提下做了部分键位调整,按键不再别扭,且支持VIA实时在线调整键位,你习惯再特殊都能适应你(knight说你呢)。

LOL专用模式 一键开启,开启后可以一键记录对方闪现时间并用RGB灯表示闪现CD状态,同时支持发送到游戏聊天框。轻松化身doinb,胜率+20%妥妥的。

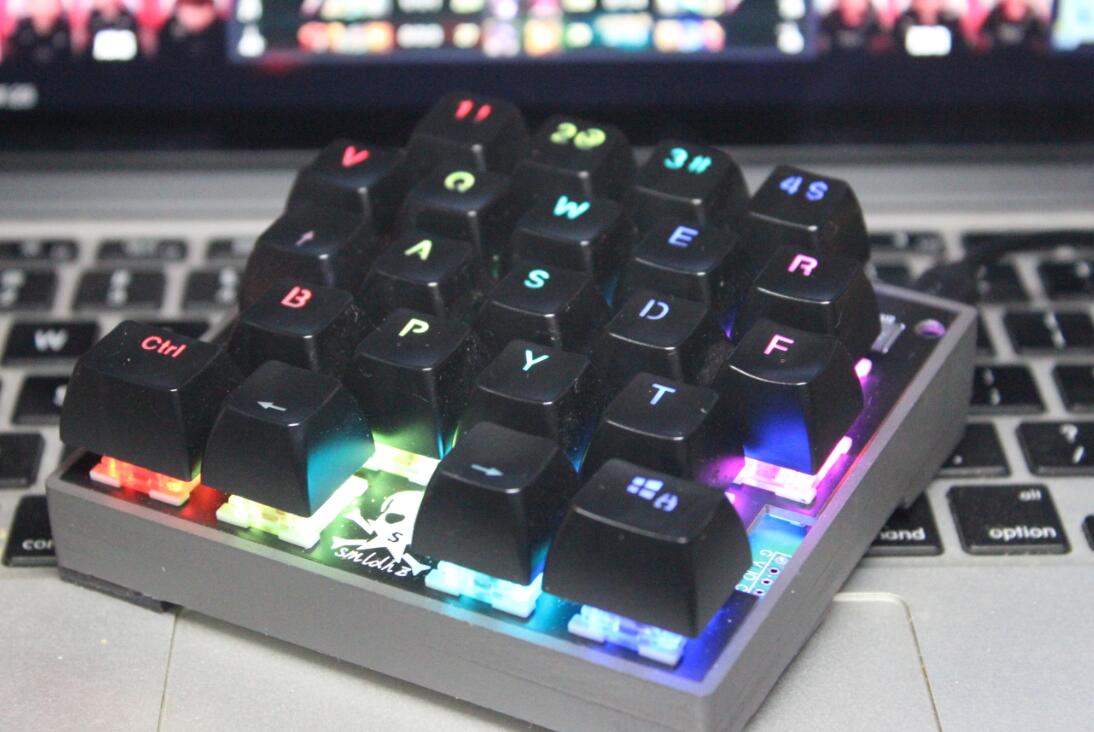

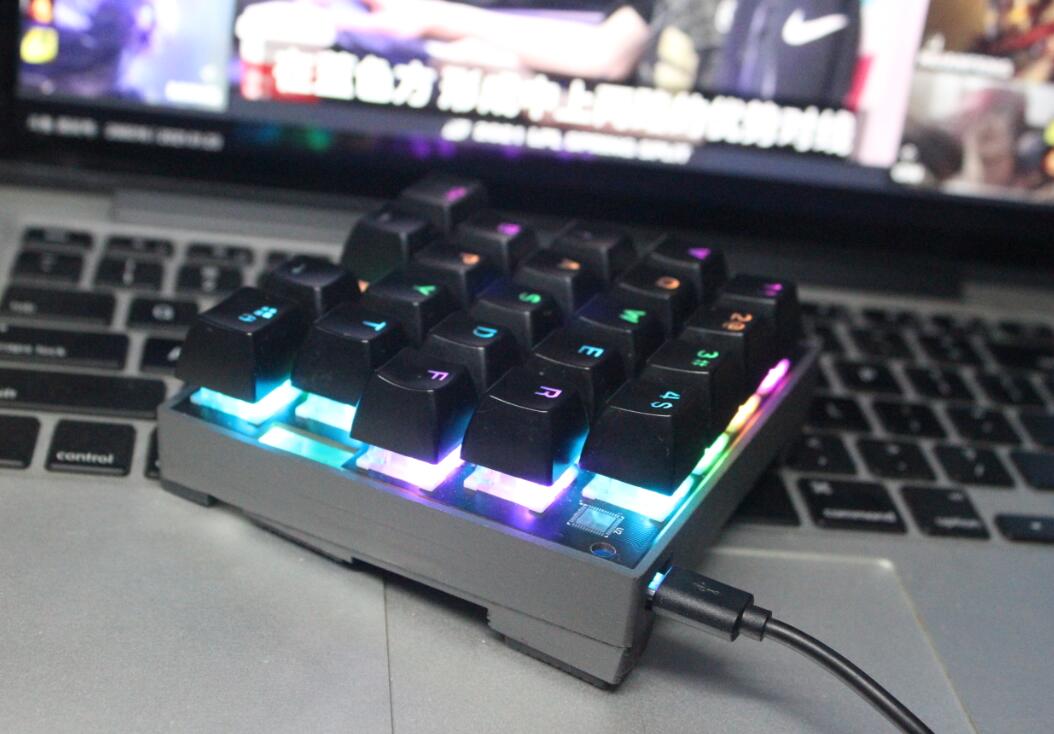

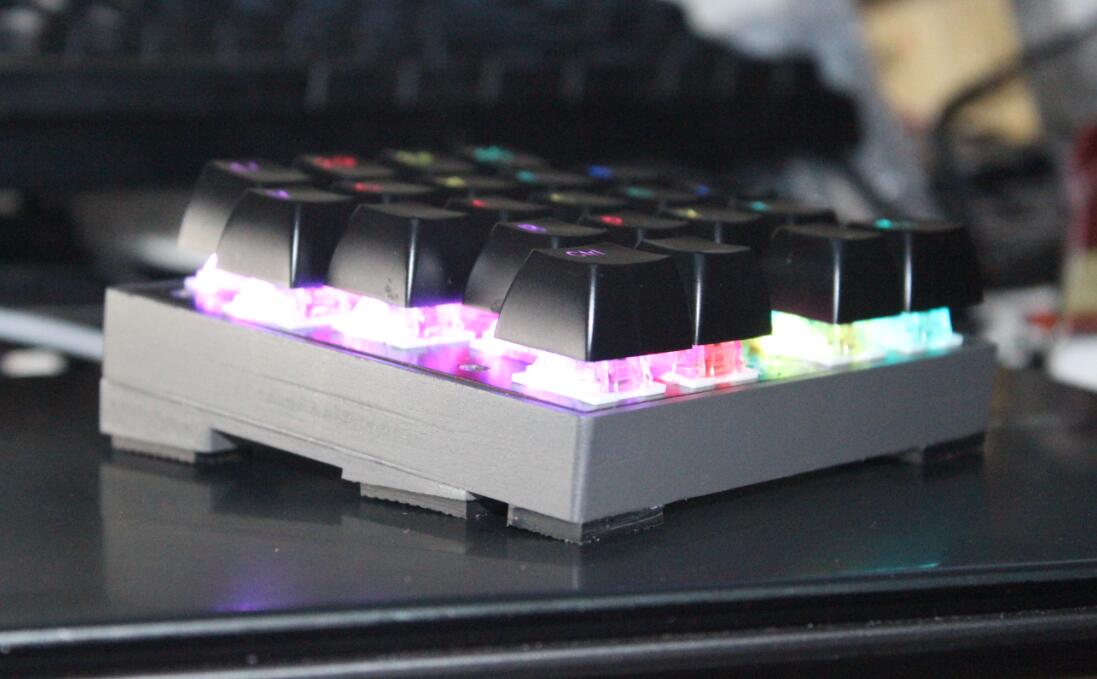

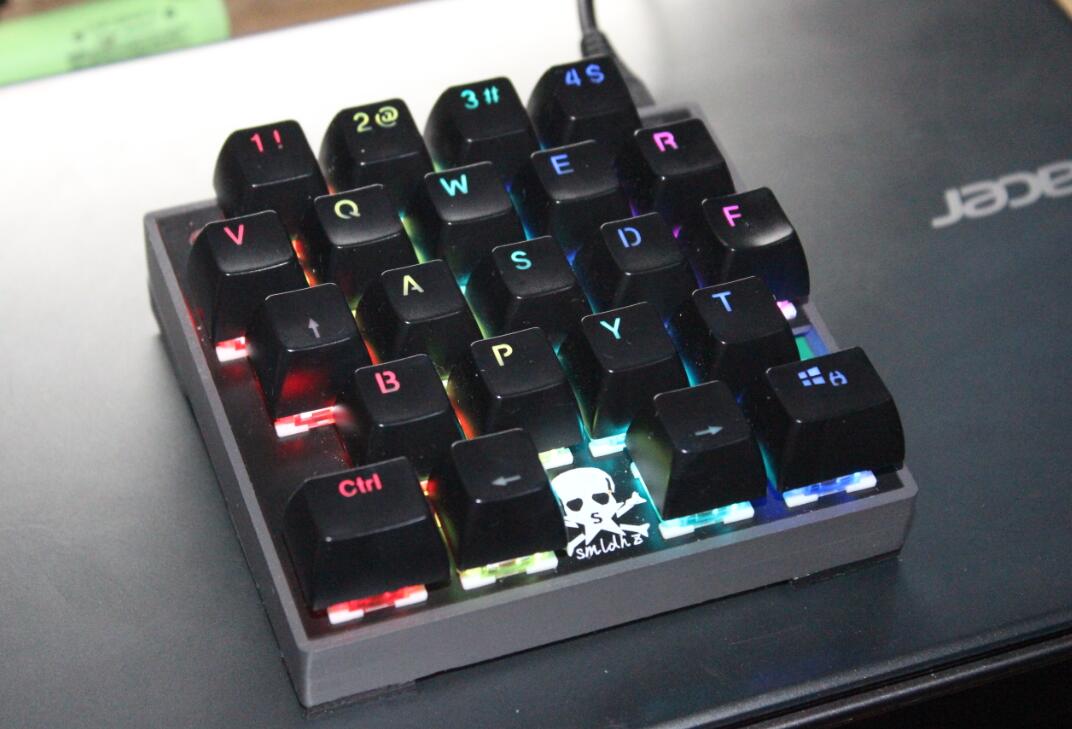

吹不下去了,上面那些除了闪现计时都是qmk的基本功能。放几个图完成作业



固件还在调整中,后续更新会上传







文档

PCB_2021-01-07_14-31-55

在编辑器中打开

BOM

ID Name Designator Footprint Quantity
1 1TS001G-2700-1500 SW62,SW23 SW-SMD_4P-L5.1-W5.1-P3.70-LS6.5 2
2 0.1u C7,C9,C8,C11 C0603 4
3 HDR-F-2.54_1x5 H3 HDR-F-2.54_1X5 1
4 22uF C10 CAP-SMD_L3.2-W1.6-R-RD 1
5 USBLC6-2SC6 D1 SOT-23-6_L2.9-W1.6-P0.95-LS2.8-BR 1
6 AMS1117-3.3 U4 SOT-223-3_L6.5-W3.4-P2.30-LS7.0-BR 1
7 1N4148W_C305437 D2 SOD-123_L2.8-W1.8-LS3.7-RD 1
8 MF-PSMF050X-2 F1 F0805 1
9 10uF C20 CAP-SMD_L3.2-W1.6 1
10 MX_SWITCH_WS2812(LEFT_IN) SW5,SW6,SW7,SW8,SW9,SW15,SW16,SW17,SW18 MX_SWITCH_WS2812(LEFT_IN) 9
11 10k R1 R0603 1
12 MX_SWITCH_WS2812(RIGHT_IN) SW1,SW2,SW3,SW4,SW11,SW12,SW13,SW14,SW10,SW19,SW20,SW21,SW22 MX_SWITCH_WS2812(RIGHT_IN) 13
13 U254-051T-4BH23-S2S_C482361 USB2 MICRO-USB-SMD_U254-051T-4BH23-S2S 1
14 STM32F072C8U6 U1 UFQFPN-48_L7.0-W7.0-P0.50-BL-EP 1
15 HDR-F-2.54_1x4 H2 HDR-F-2.54_1X4 1
16 4.7uF C1 C0603 1
17 100nF C2,C5,C6 C0603 3
18 10nF C3 C0603 1
19 1uF C4 C0603 1

展开
