JTAG SWD UART隔离V3 真高速CH443版
638
0
0
3
简介
低成本全国产器件，支持防反接、JTAG、SWD、虚拟串口的调试隔离板
简介：低成本全国产器件，支持防反接、JTAG、SWD、虚拟串口的调试隔离板复刻成本：￥15
开源协议
：GPL 3.0
创建时间：2025-04-20 15:52:39更新时间：2025-10-26 16:22:02
描述

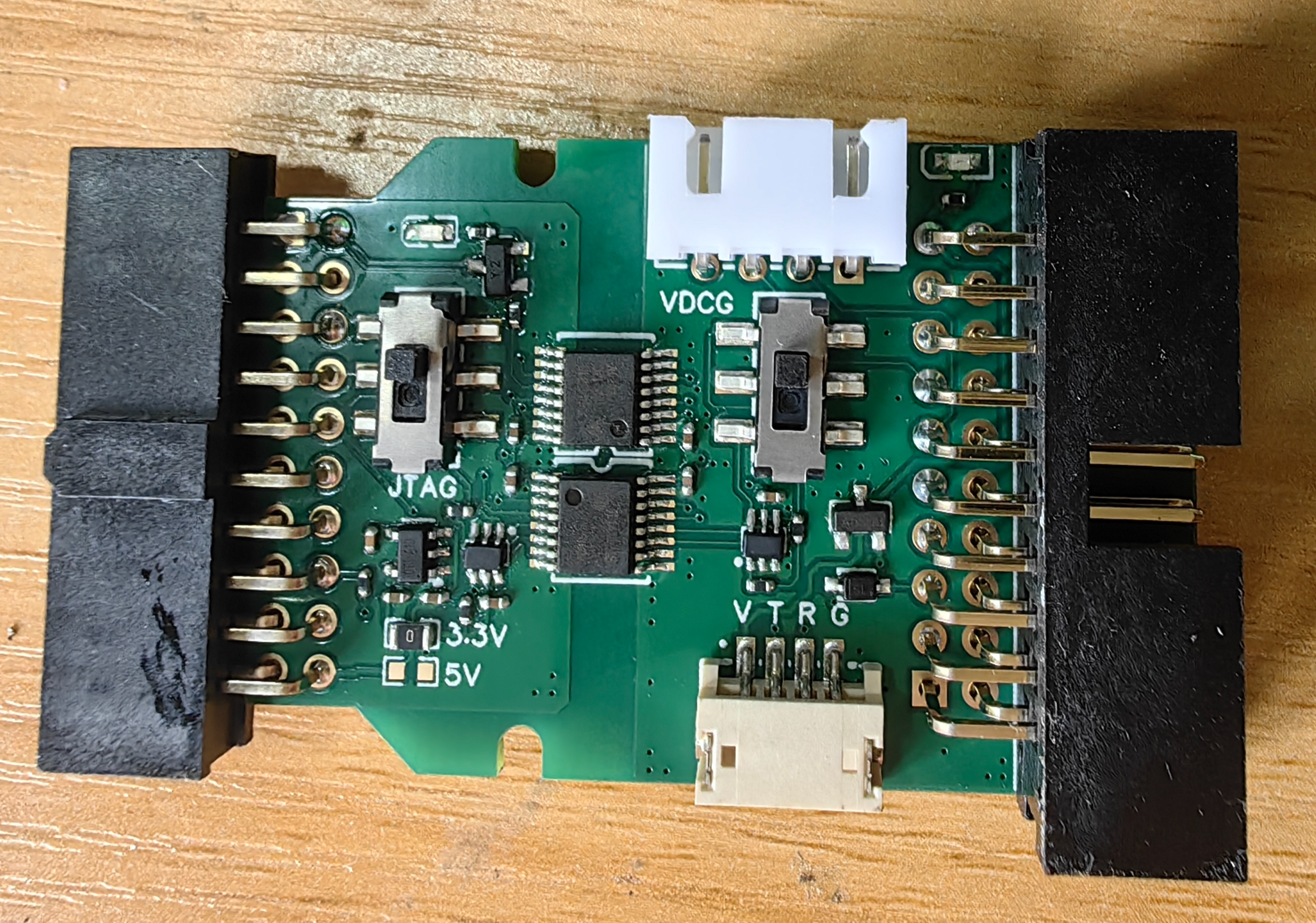

全国产器件，支持防反接
支持JTAG、SWD、虚拟串口的隔离板，支持高速JTAG
需要jlink供5V电源，可以切换jlink IO电平
SWD视驱动能力最高测得11M
JTAG 开关选择旁路模式更稳定最高测得20M
两边的SWD/JTAG开关需同步调整，SWD模式下可以支持低速JTAG，JTAG模式下不支持SWD
外壳链接 https://makerworld.com.cn/zh/models/1708386-jlinkge-chi-qi-wai-ke#profileId-1880474
