TFTLCD转接板(兼容正点原子TFT转接板)

工程标签

3.9k
0
0
8

简介

兼容正点原子的TFT-LCD转接板(功能一致,增加了丝印),用法见描述中的介绍。

简介:兼容正点原子的TFT-LCD转接板(功能一致,增加了丝印),用法见描述中的介绍。

开源协议

CC BY-NC-ND 3.0

创建时间:2023-08-16 14:52:00更新时间:2023-08-16 15:22:22

描述

兼容正点原子的TFT-LCD转接板(功能一致,增加了丝印)



----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------



看到PCB的小伙伴可能会有疑问,这个转接板为什么还要用4层板?(单层板不随便就搞定了吗)



答:是因为这个FPC连接器的引脚间距太密集,JLC的1-2层板制作工艺不能很好的完成,所以我就用了4层板(4层板的工厂的加工要好很多)



----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

这里先放上3D展示效果图

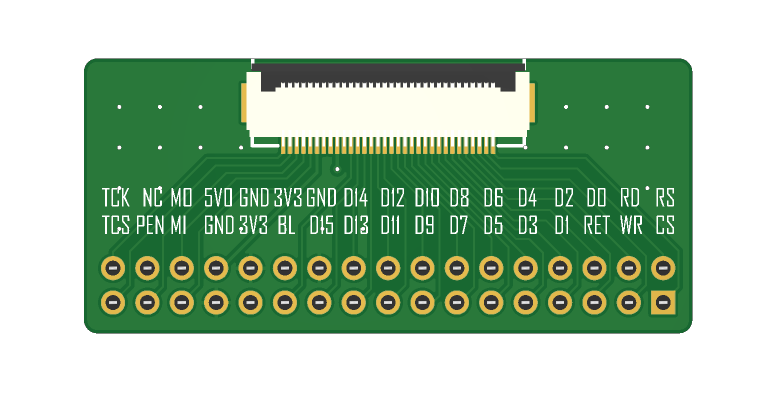

正面:(双排母是插接TFT屏的,我用的是正点原子家的4.3寸TFT屏)

反面:

--------------------------------------------------------------------------------------------------------------------------------------------------------------------

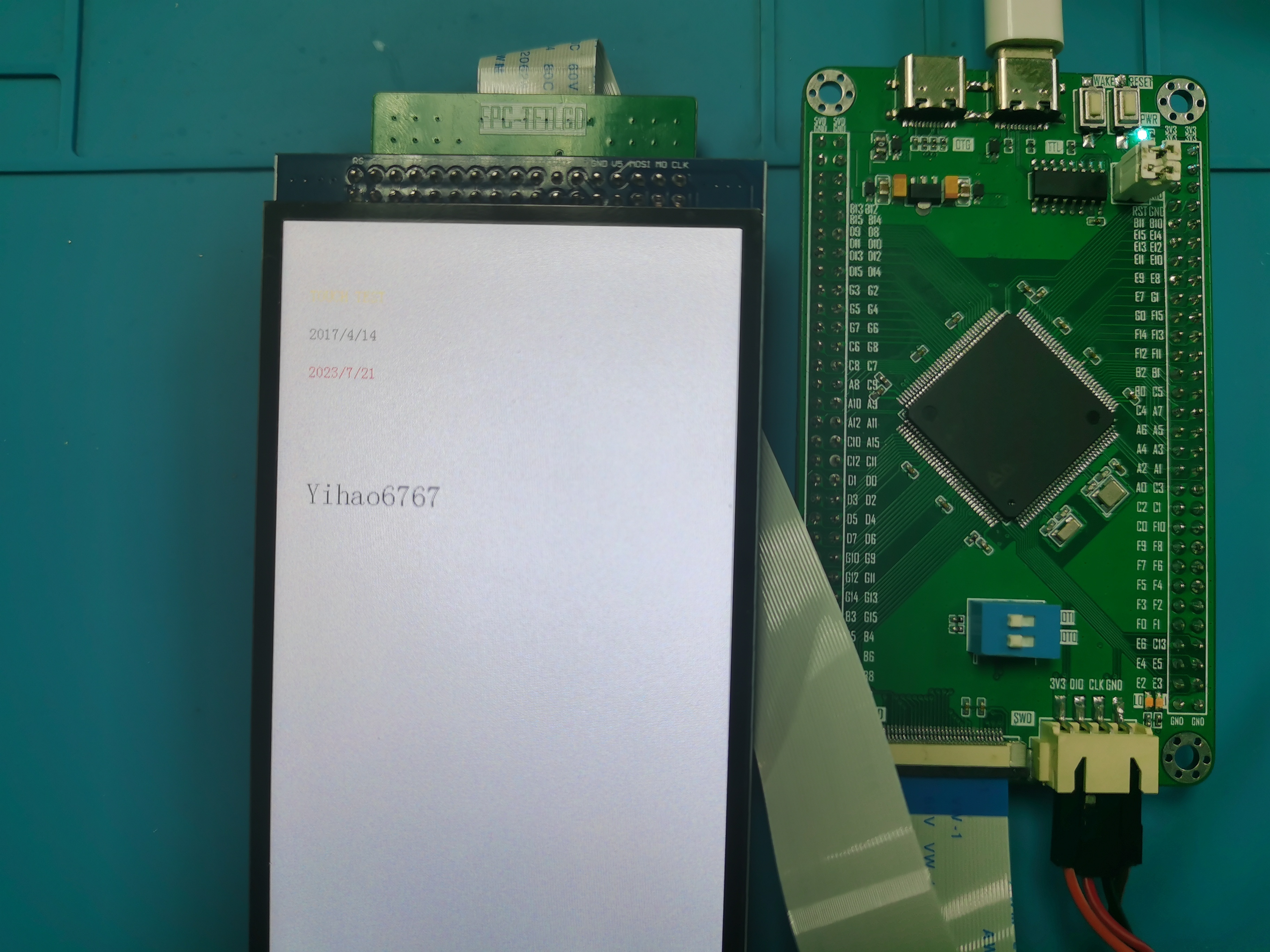

实物图:(没有拍特写将就着看看吧。。。)



一旁的F407ZGT6开发板也已经开源,可以去我的开源主页瞧瞧~~









物料购买:

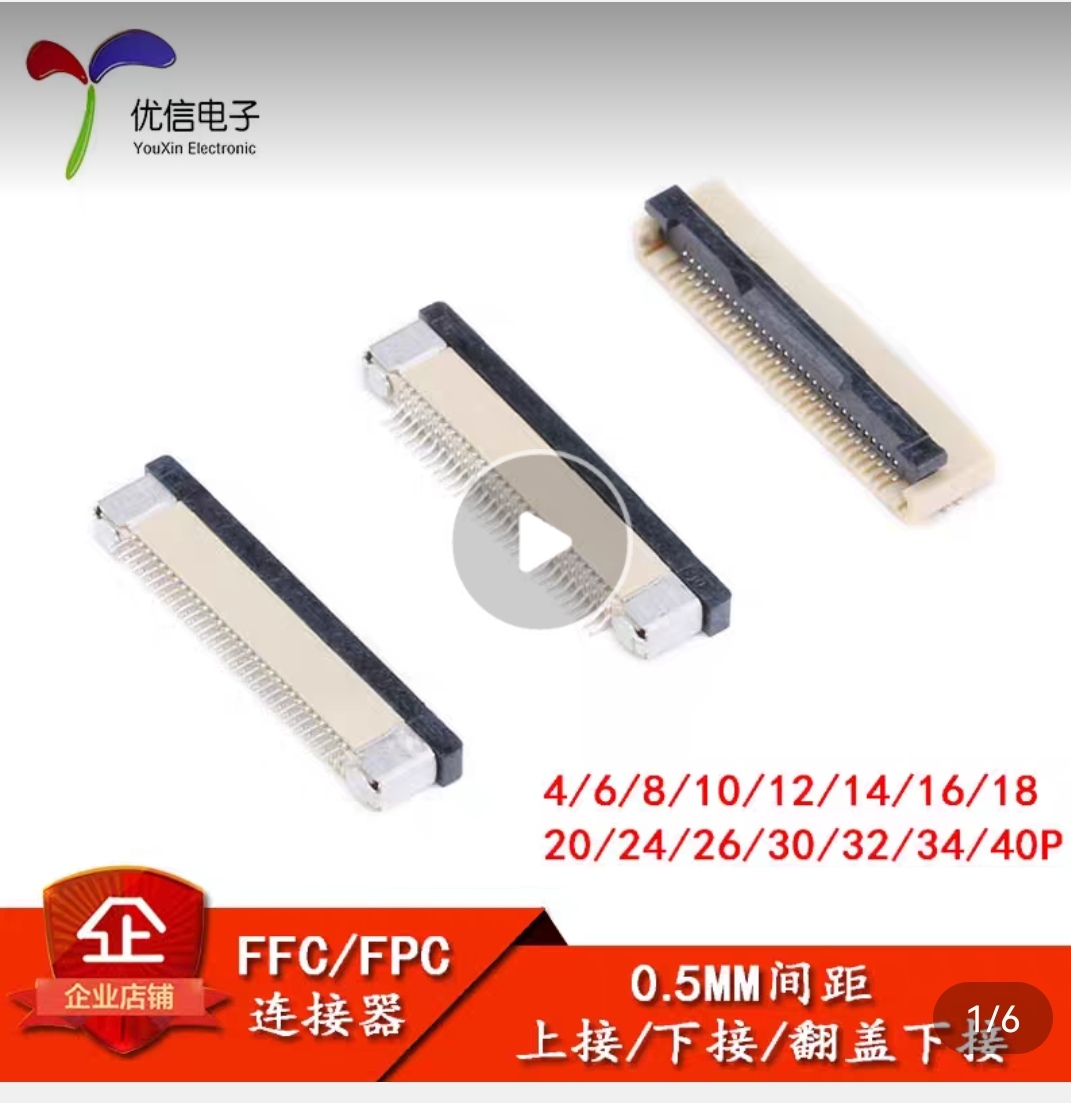

①FPC连接器(32P,上下接均可)

②FPC软排线(32P-0.5mm-正反向均可)



----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

三连支持一下呗或者可以打赏一下(嘻嘻)



--------------------------------------------------------------------------------------------------------------------------------------------------------------------

版权声明:

本硬件设计在CC-BY-NC-ND-3.0协议下发布,仅供爱好者DIY学习交流使用,严禁任何形式的商业使用。本设计按原样提供,不提供任何形式的工作保障/售后保修,不对任何因产品设计、操作不当以及违反当地法律法规所造成的制作人、第三方人身财产资源损坏/损害的后果及连带责任负责
