基于STM32F407VET6设计的一款核心板,可用于各种电子竞赛快速开发,提升方案验证进度。
简介:基于STM32F407VET6设计的一款核心板,可用于各种电子竞赛快速开发,提升方案验证进度。开源协议
:Public Domain
创建时间:2023-05-01 16:22:36更新时间:2023-08-01 10:42:07
描述

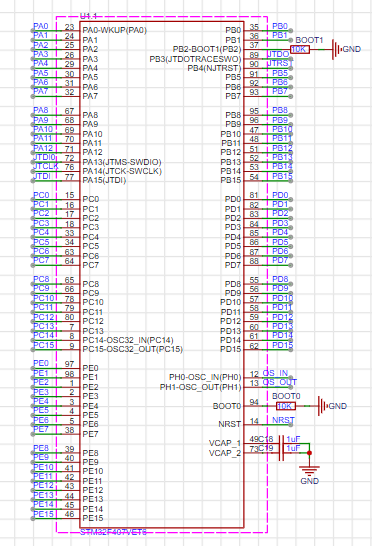

- 主控使用的是STM32F407VET6。STM32F407VET6是基于STM32F407高性能ARM®CortexM4的微控制器集成创新外设,168 MHz工作频率,此外,还具有以太网MAC和用于CMOS传感器的照相机接口。STM32F407VET6具有32位闪存MCU具有浮点单元(FPU),带数字信号处理(DSP)说明和存储器保护装置(MPU),提高了应用安全性。STM32F407VET6微控制器带有一个crypto/hash处理器,为AES 128、192、256、Triple DES和hash(MD5,SHA-1)提供硬件加速。STM32F407VET6 高性能和工业标准芯体系,随附增强外设和连接的输入/输出。它们包括ADC、DAC、RTC、16位计时器(包括两个用于电动机控制的PWM计时器)、32位计时器。还有真随机编号发生器(RNG)。此外,省电模式套件具有低功耗应用设计。将涵盖多种应用,包括电动机驱动器和应用控制、工业应用:反相器、PLC、扫描仪、HVAC、视频对讲机、家用音频设备和医疗设备。

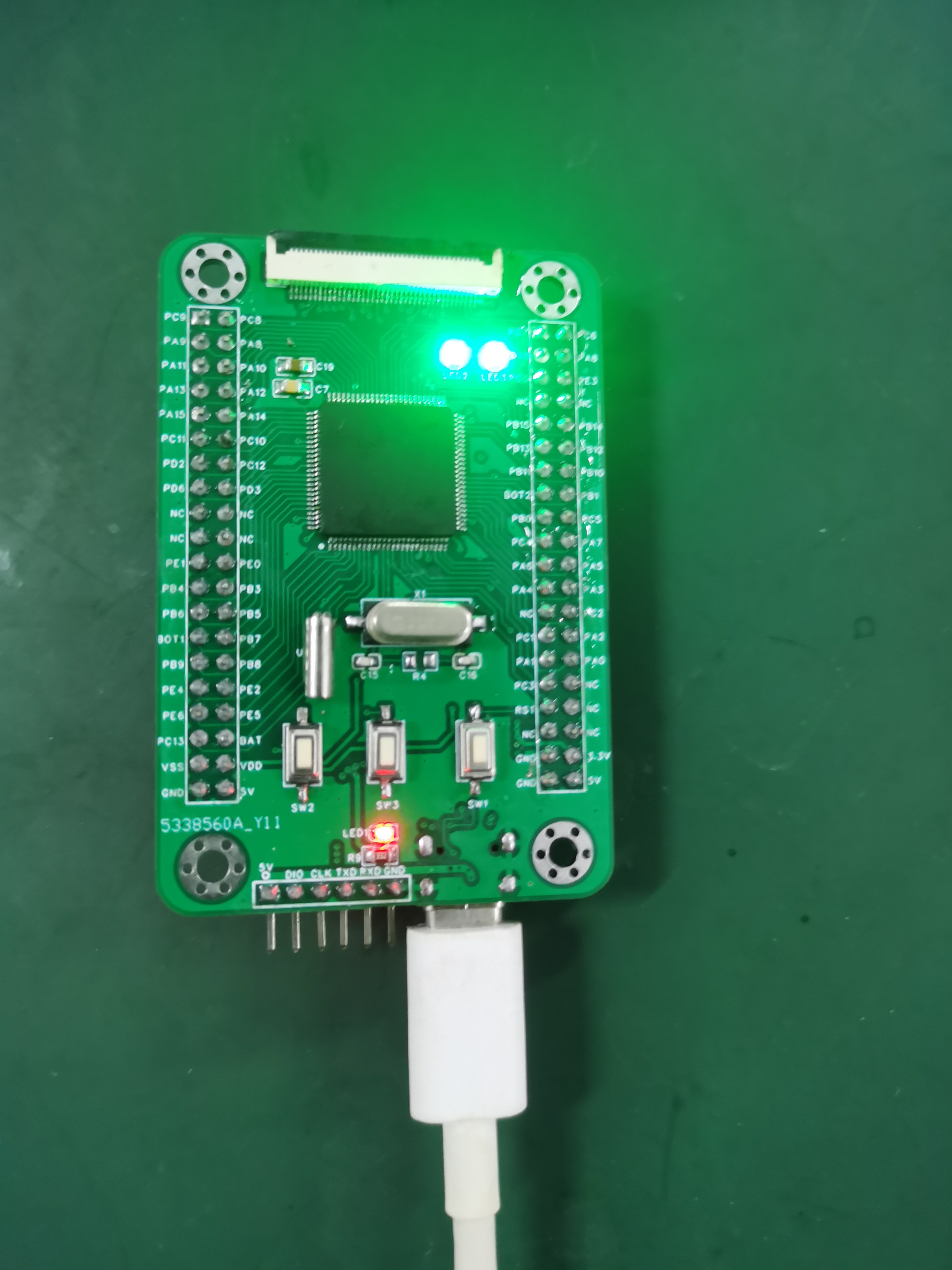

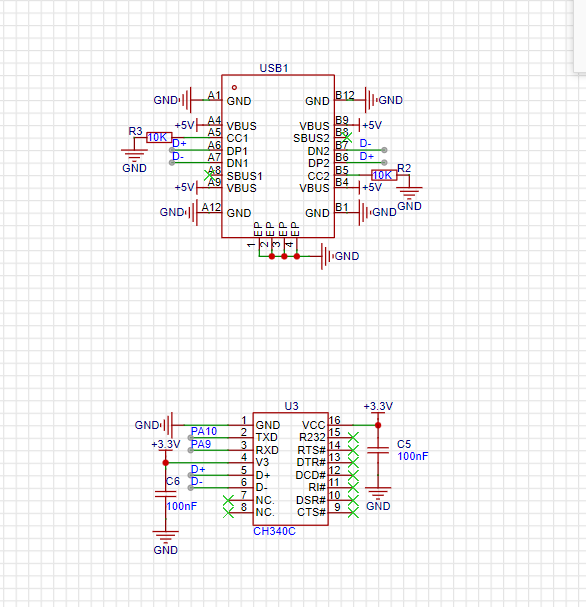

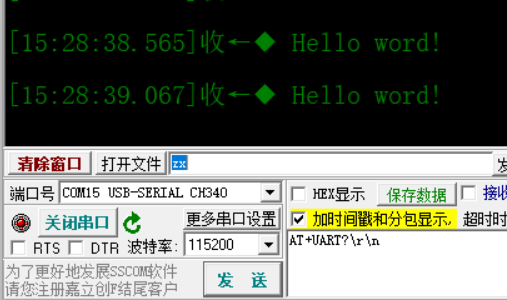

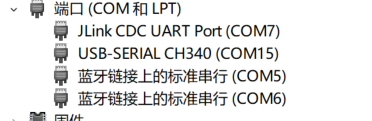

- 板载USB串口,可实现直接用Type-C线与电脑连接打印调试信息,这在项目开发过程中是一个非常好用的方式。

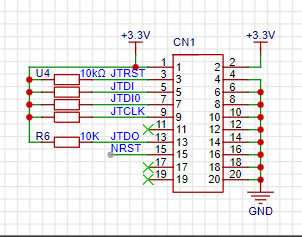

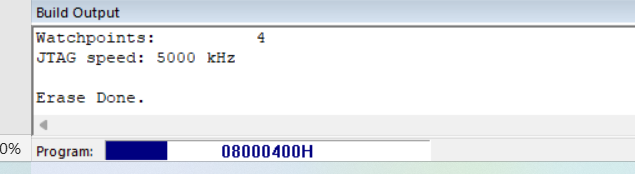

- link是JTAG和SWD接口的调试器,用于调试基于ARM的微控制器下载代码并且效率高于串口下载。但是JLINK最大的用处是用来仿真。当你写的代码有问题时可能你怎么也找不出问题来,这时候如果你通过JLINK调试(打断点,添加变量窗口等)就能迅速锁定问题所在,大大提高了开发速度和效率。

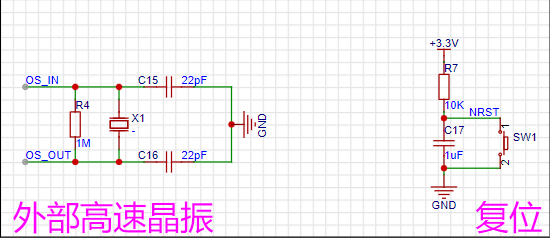

- 外部高速晶振及单片机复位电路

- 按键输入,可通过外部输入或外部中断提供输入信号。

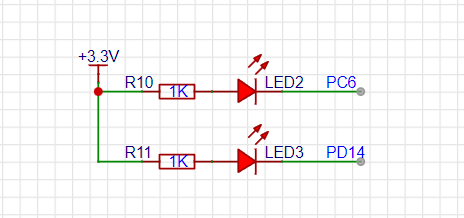

- LED指示灯电路,可作为系统运行指示等。

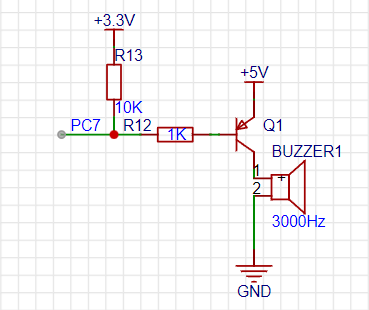

- 蜂鸣器报警电路

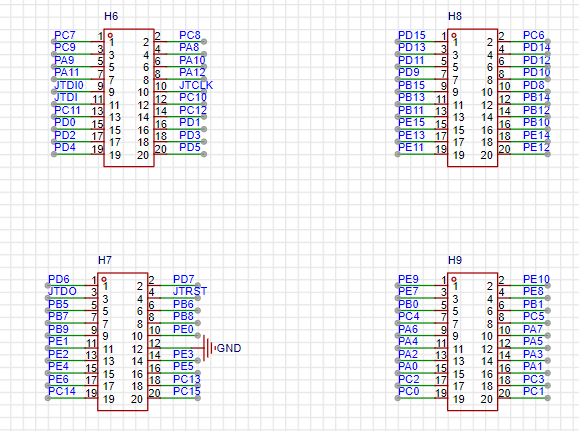

八、基本外设,具有运行灯指示和一个按键,在项目开发过程中可以快速方便调试。IO接口都使用排针扩展,可以适用于不同项目调试及方案验证。

九、实物展示

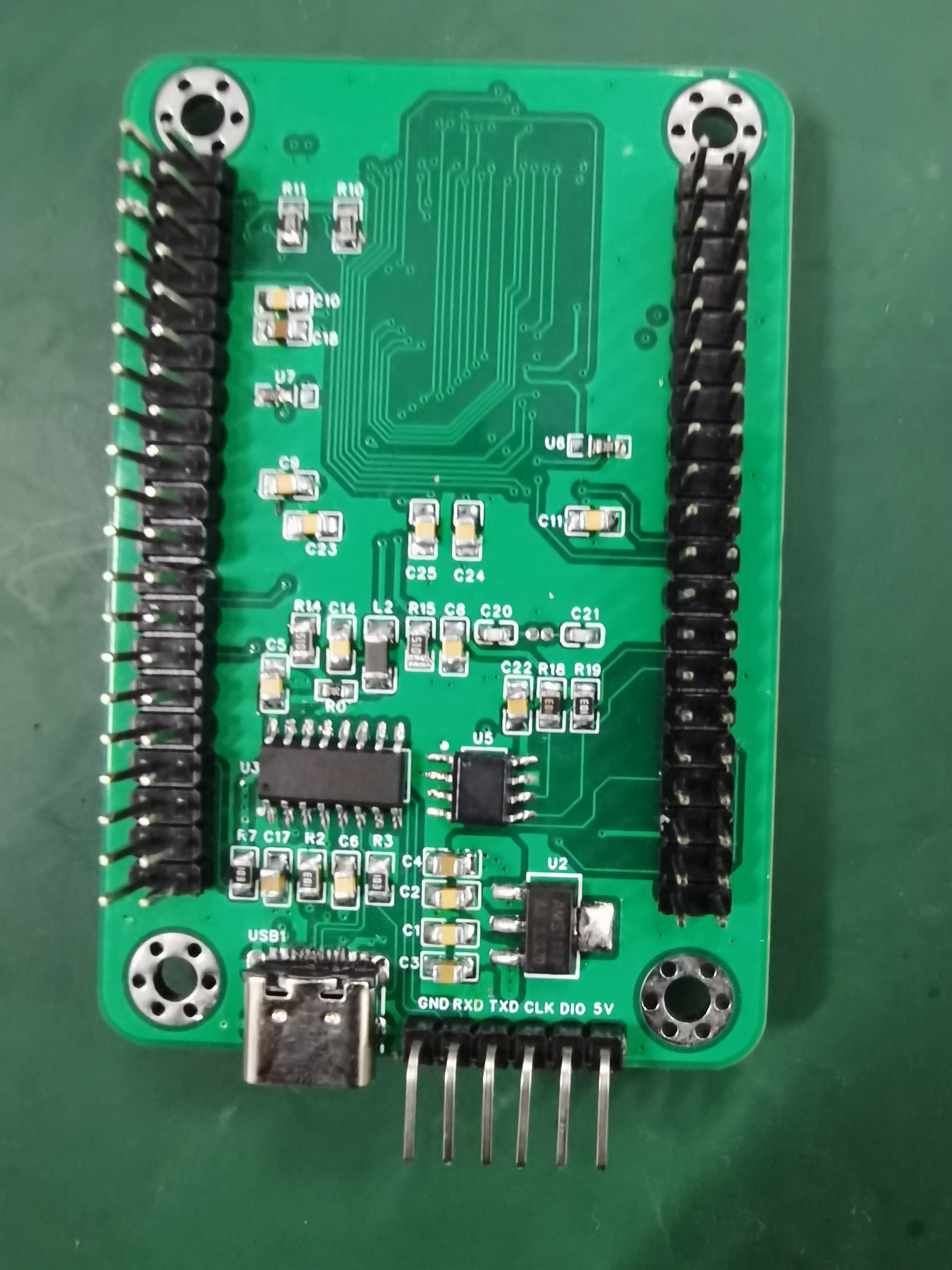

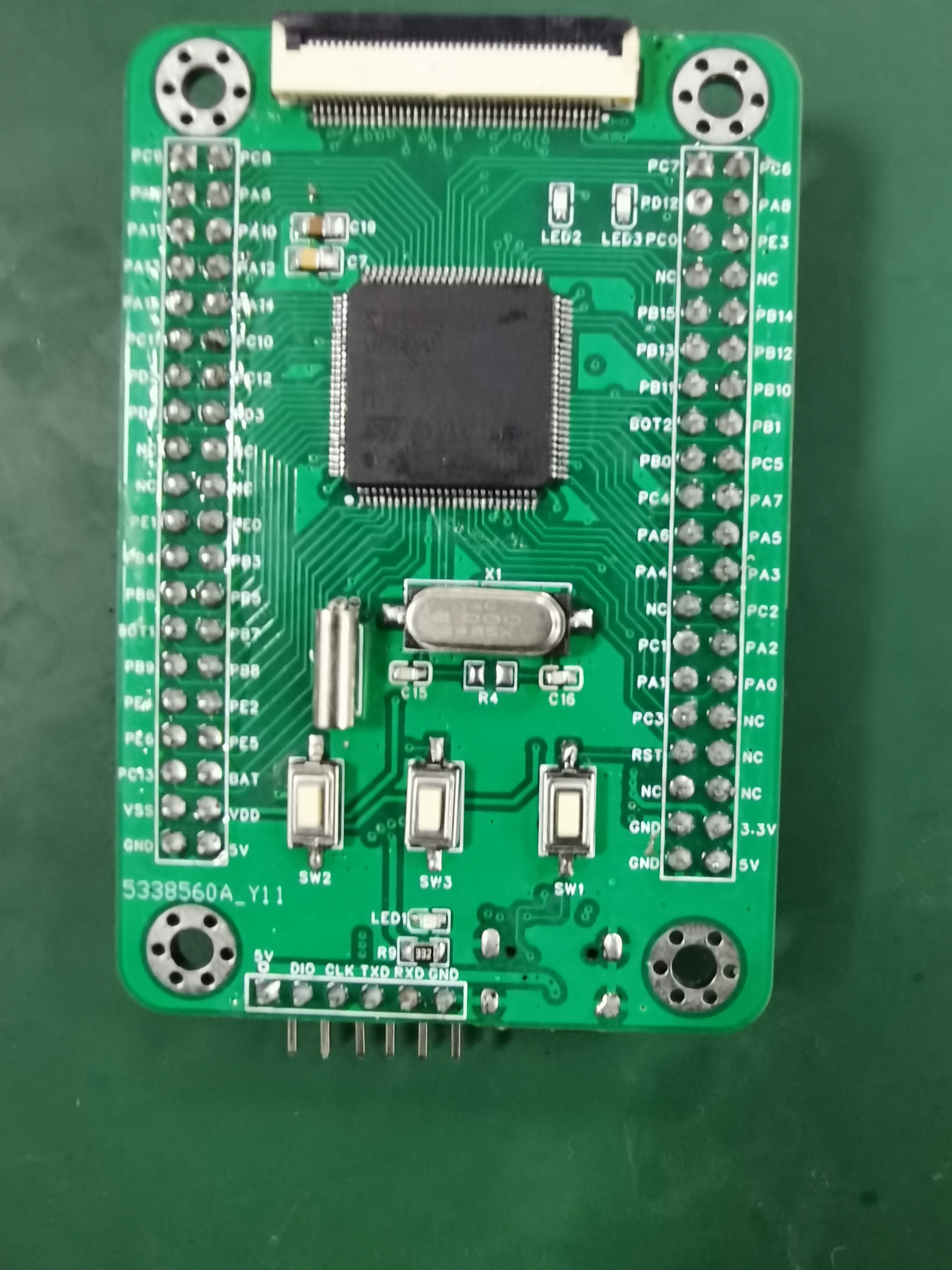

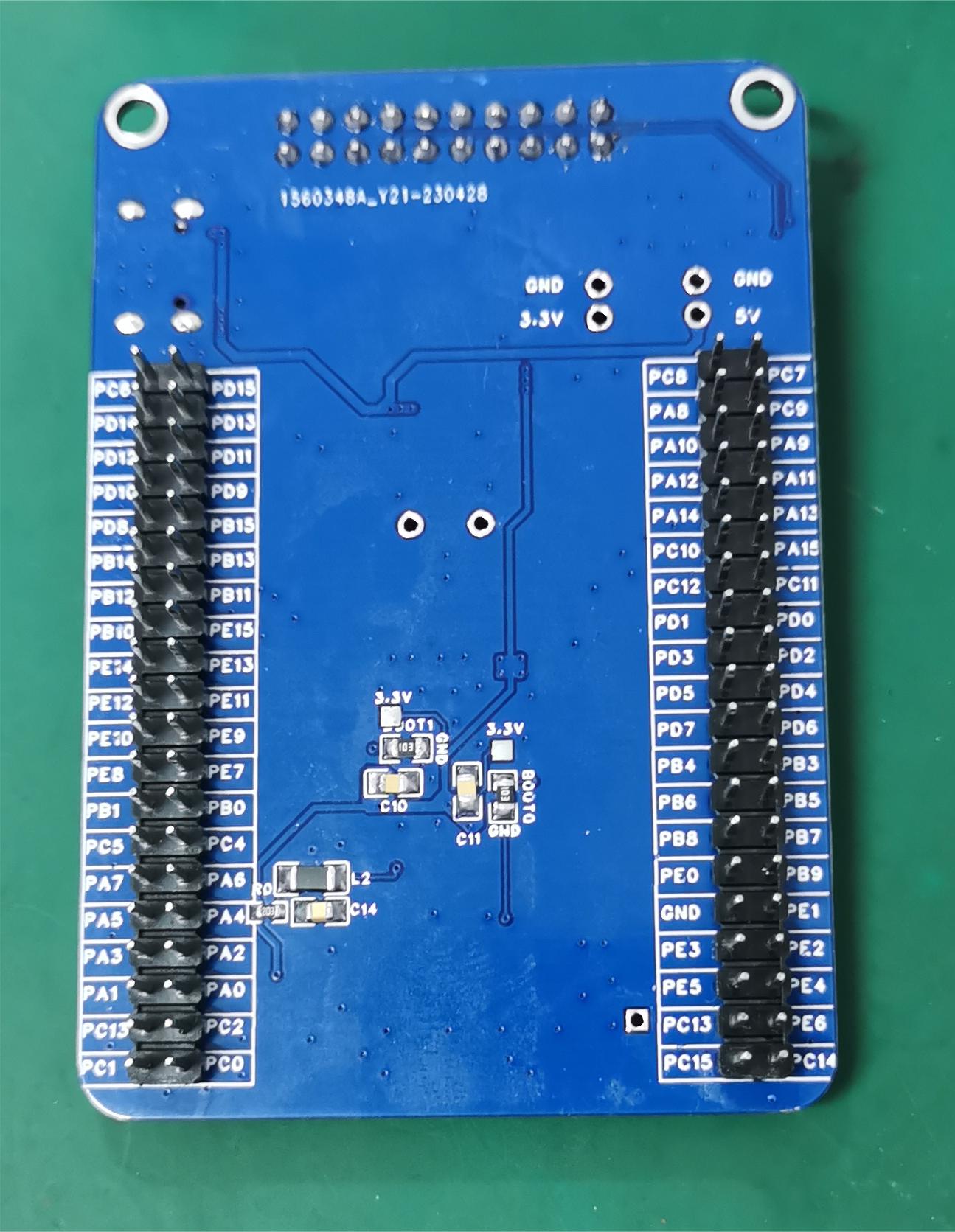

以下是V2.0实物,兼容梁山派开发板。
