简介

radxa emmc模块, rock 3/4/5 (兼容VisionFive2, ODroid, Pine64等开发板)

简介:radxa emmc模块, rock 3/4/5 (兼容VisionFive2, ODroid, Pine64等开发板)

开源协议

MIT

创建时间:2022-08-10 16:22:27更新时间:2023-02-16 09:36:41

描述

radxa emmc模块 for rock 3/4/5





接口如图:



物料:

GB042-34S-H10 *1

0603 10k电阻 *2

0603 100nF电容 *3

0603 30pf电容 *3

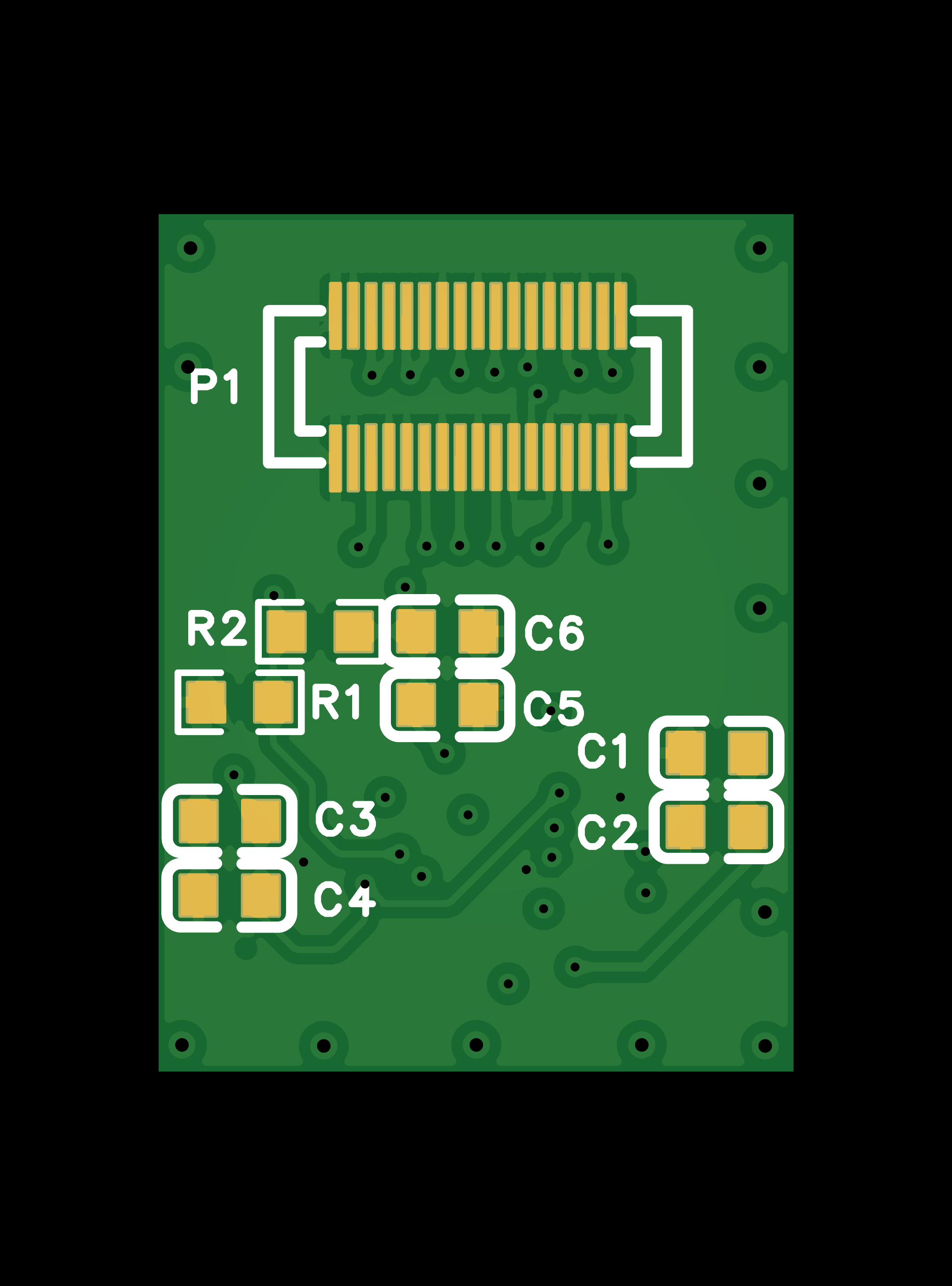

焊盘位置

10kΩ R1 R2
100nF C1 C3 C5
30pf C2 C4 C6



更新:

V1:

更新到V1.4

10kΩ R1 R2
100nF C1 C4 C6
30pf C2 C5 C7 C3(可选) C8(可选)

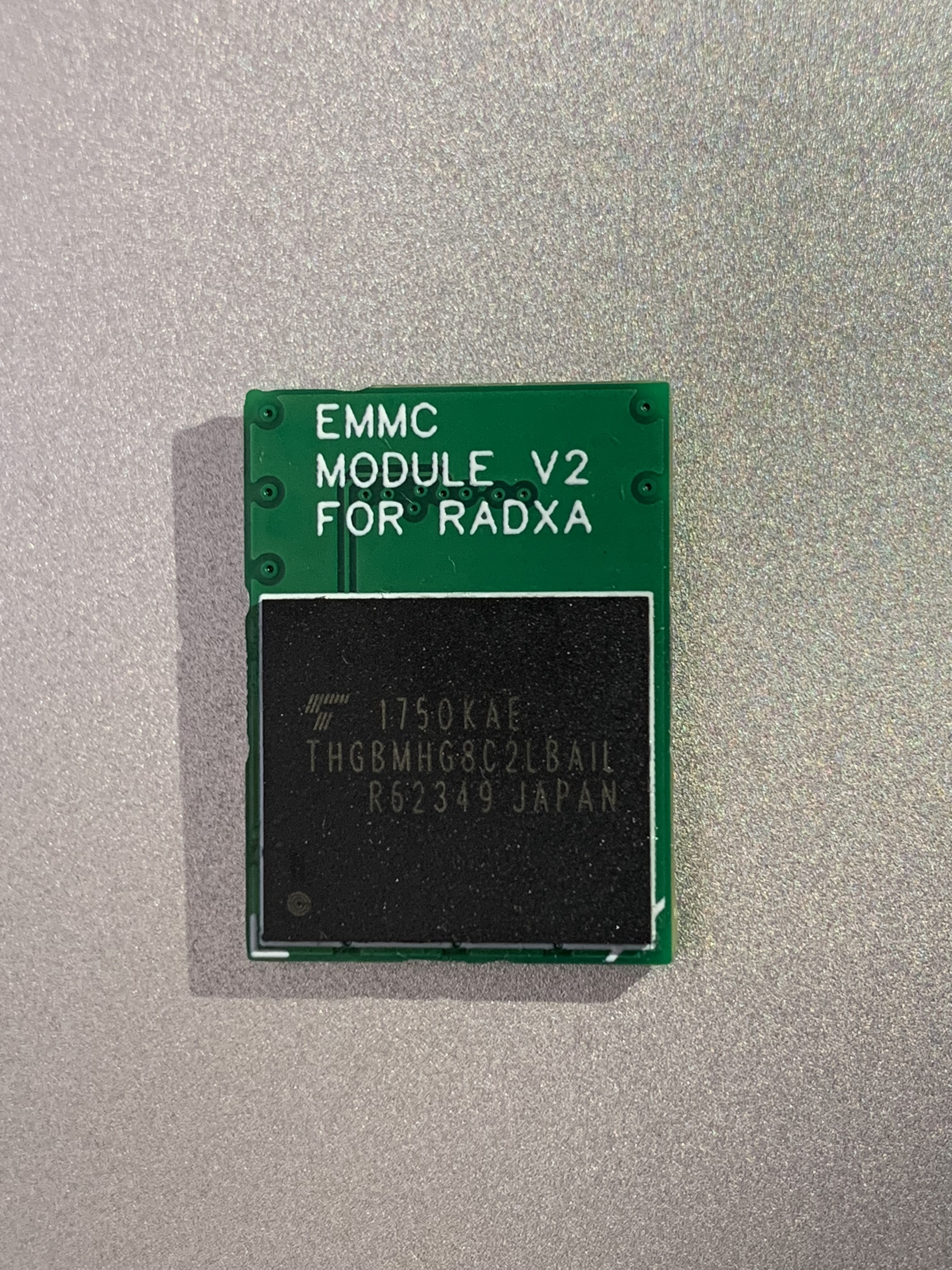

V2 容阻放在同一面

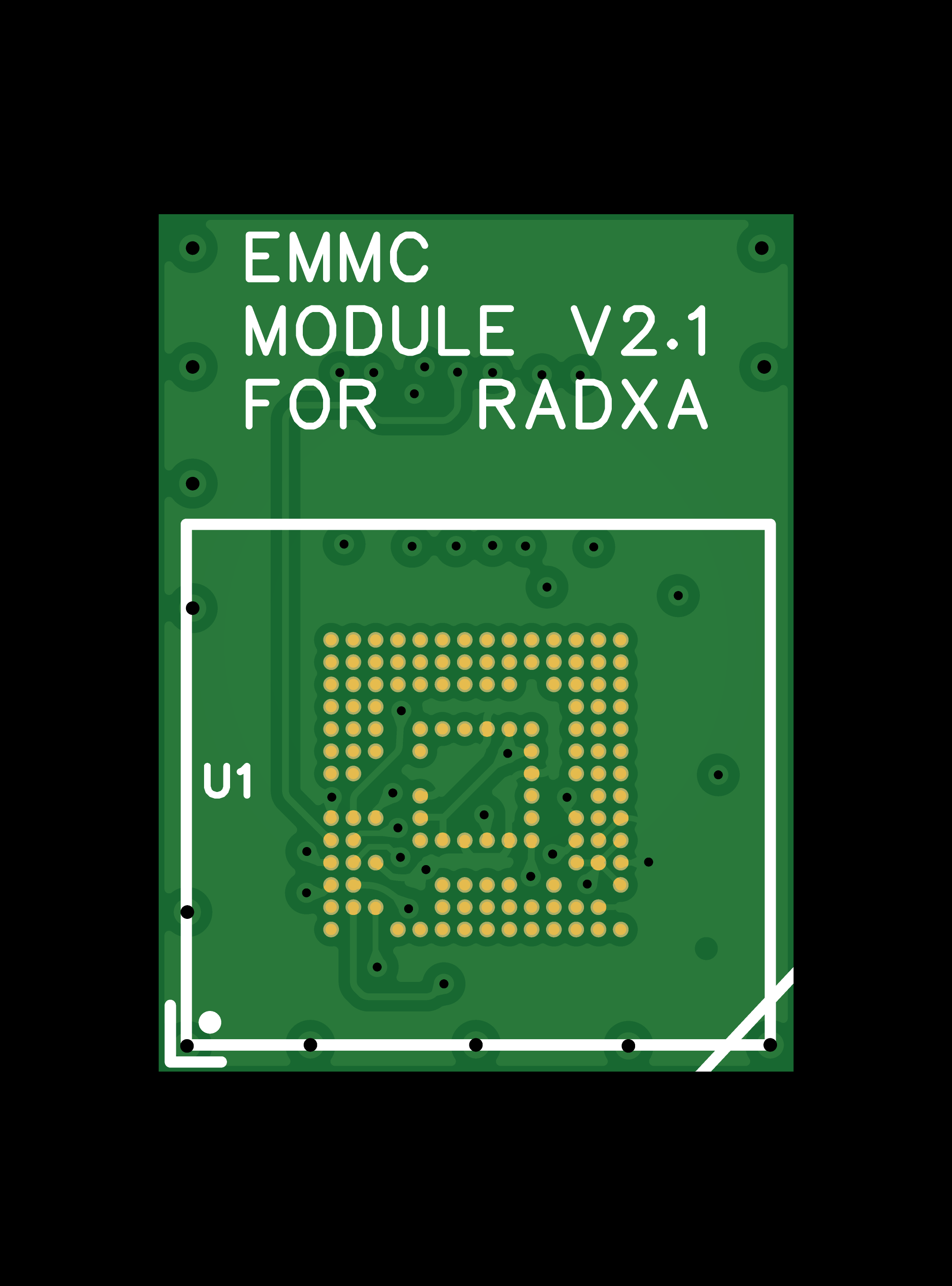

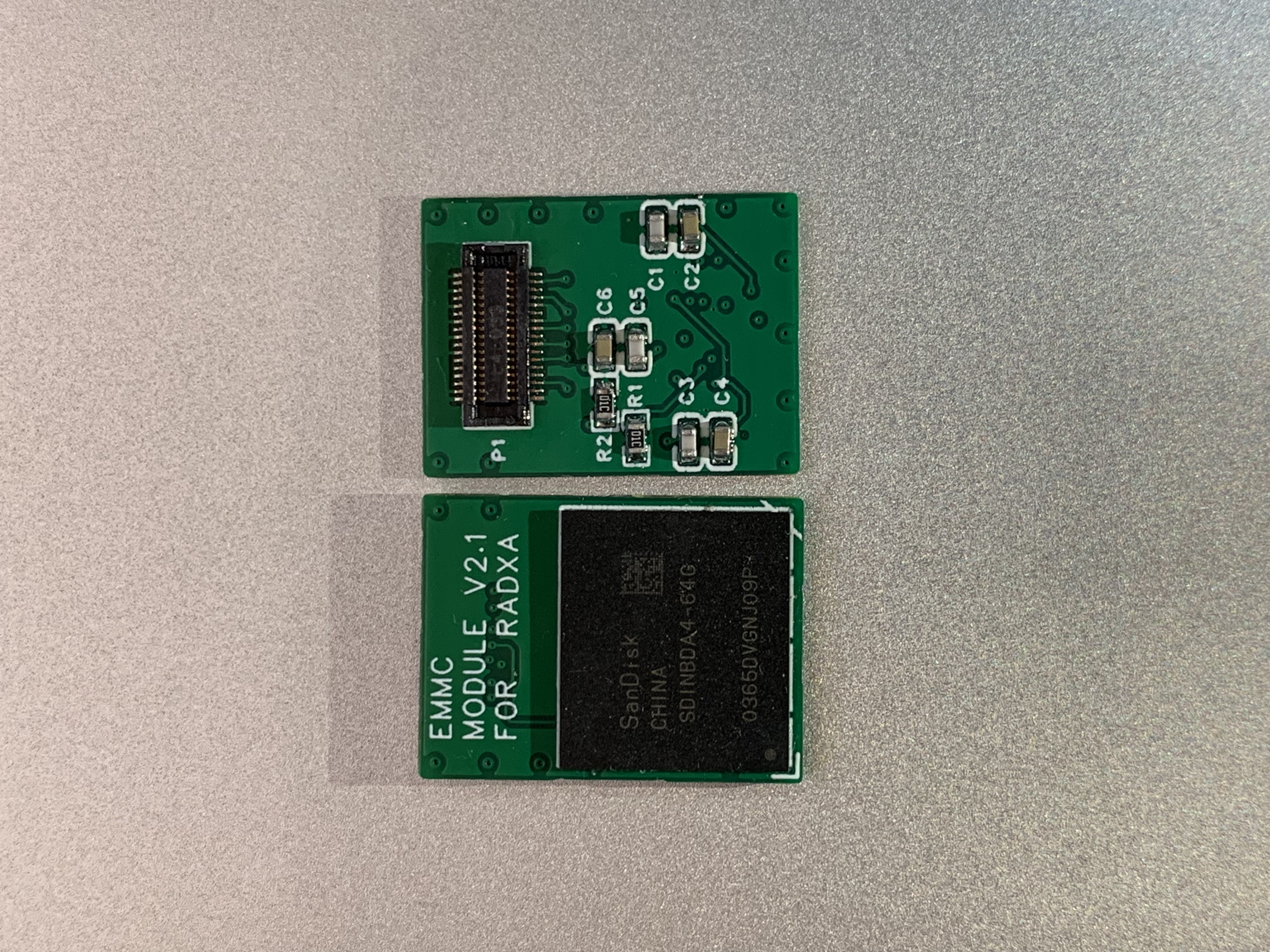

V2.1 更改丝印位置,调整部分走线

设计图

未生成预览图,请在编辑器重新保存一次

BOM

暂无BOM

3D模型

序号文件名称下载次数
暂无数据

附件

序号文件名称下载次数
1
radxa_emmc_v2.zip
221
2
Gerber_radxa_emmc_v2.1.zip
334
3
radxa_emmc_v1.4.zip
95
