【活动获奖作品】便携式直流源-MP4248

B站视频

项目简介

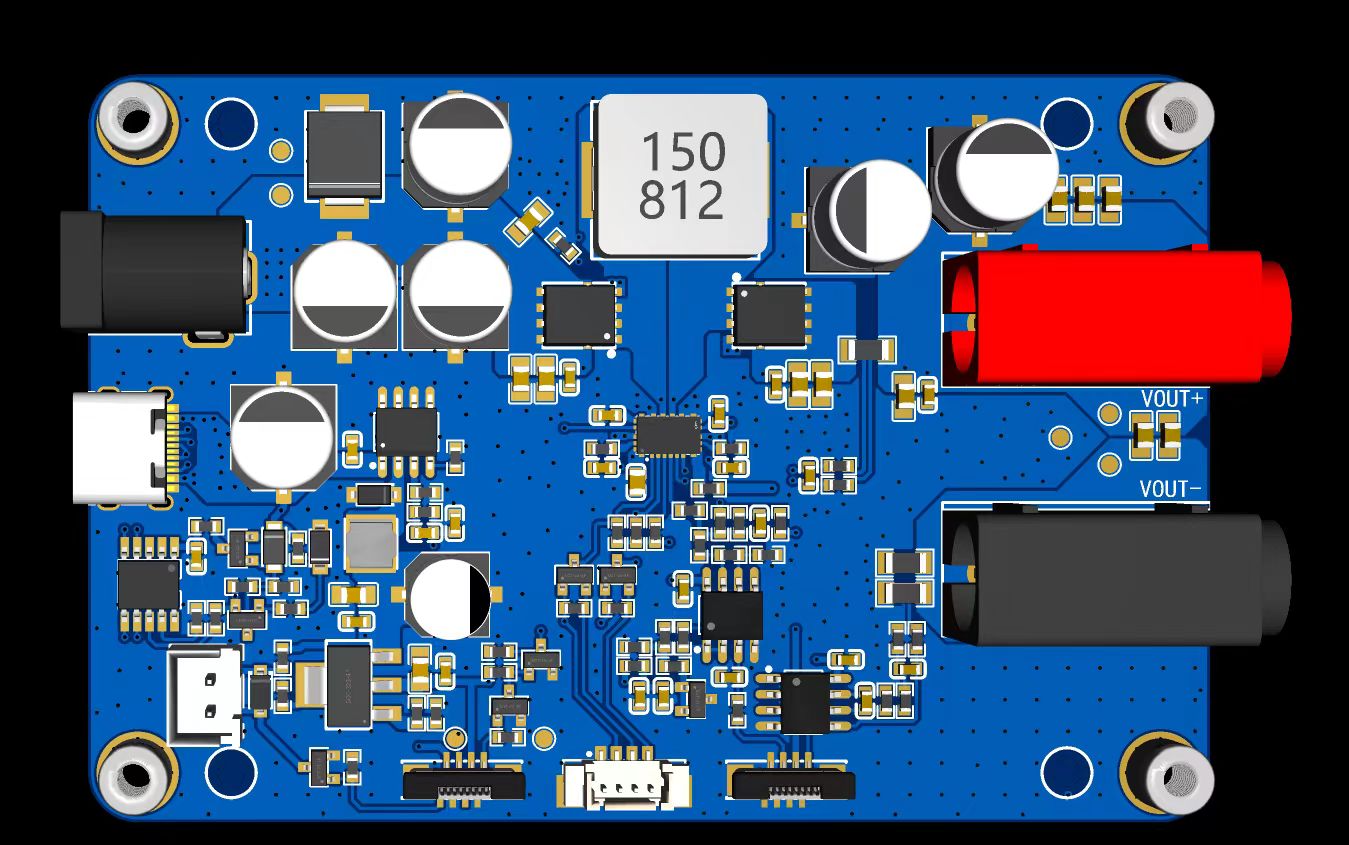

本项目是基于MP4248GQV-0000-Z升降压芯片以及STM32F103RCT6制作数字可调电源，具有2.8寸TFT彩屏可实时显示电源各项参数，可实现升降压输出，支持4.5V-30V输入，0.1V-30V输出,功率可达140W。具有短路保护、过温保护、反接保护等。

项目功能

升降压输出，通过XT60，DC,TYPE-C接口接入电源，输出0.1V-30V电压，支持限流，调整10mV/10mA。具备OVP、OCP、OTP，输出短路保护。
支持CC模式和CV模式。

项目参数

• 本设计采用AD24C02存储芯片，在掉电情况下仍能保存设置的值；

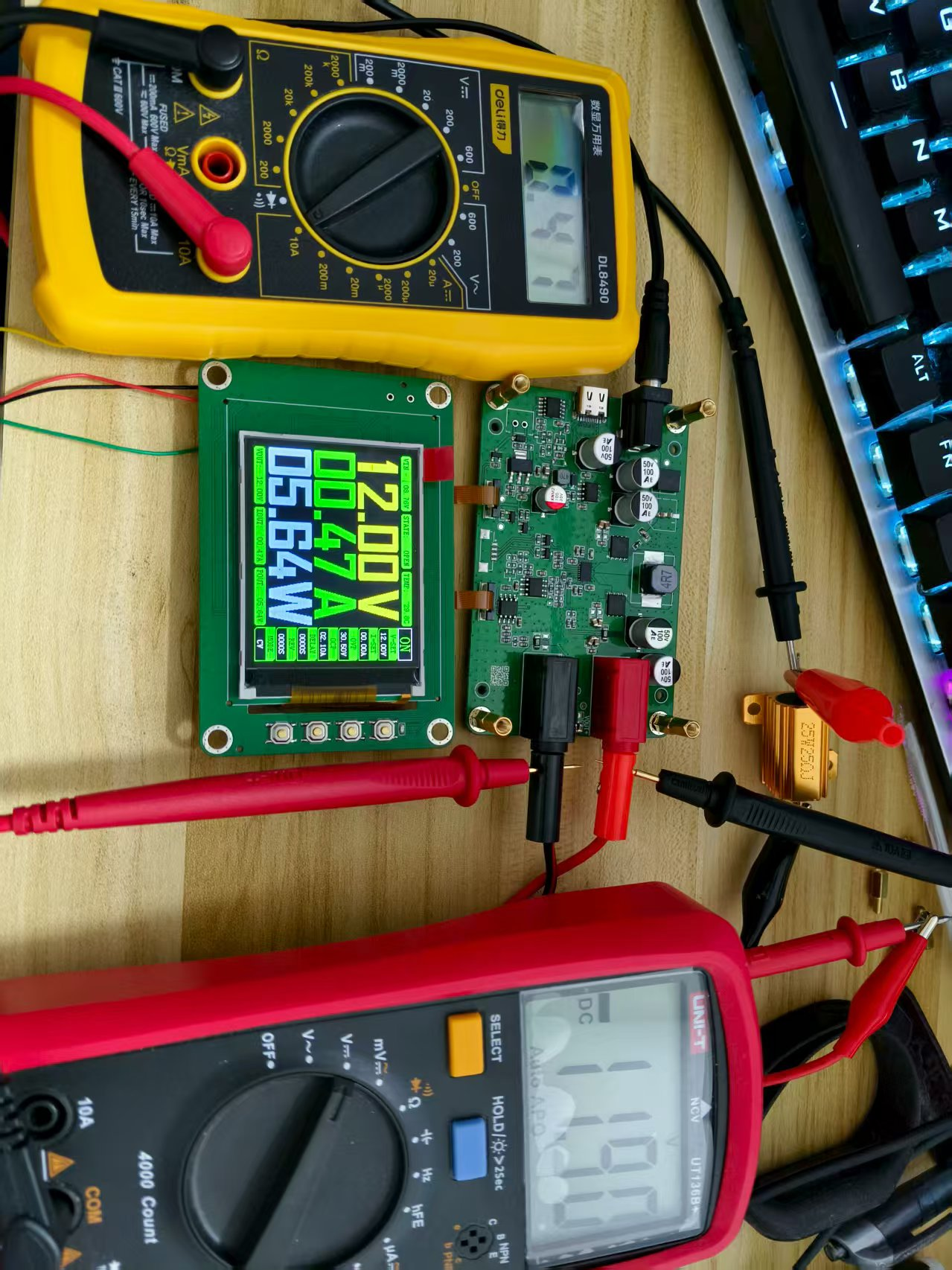

• 本设计采用2.8寸TFT彩屏显示，中间显示输出的电压和电流，功率，侧面显示相应V-SET,I-SET,OVP,OCP,CV,CC,DELAY延时开启，AGAIN，等设置情况，上边显示输入电压VIN,当前系统的温度TEMP和OFF/ON；
• 采样STM32F103RCT6对系统的所有参数控制与监控；
• 当电流或电压超出OCP,CVP阈值范围时，有蜂鸣器报警提示,并关闭输出，主板温度超过45度时，风扇开启；

原理解析（硬件说明）

本项目由以下部分组成，MP4248GQV-0000-Z部分、STM32F103RCT6部分、显示部分。

特别感谢

1.嘉立创平台
2.MPS原厂
3.硬创社作者：Axin（固件来源）
