【RA】R7FA2E1A72DFL开发板
简介
基于瑞萨R7FA2E1A72DFL的开发板，采用ESP-WROOM-02做WIFI模组！
简介：基于瑞萨R7FA2E1A72DFL的开发板，采用ESP-WROOM-02做WIFI模组！开源协议
：MIT
描述
R7FA2E1A72DFL#AA0开发板

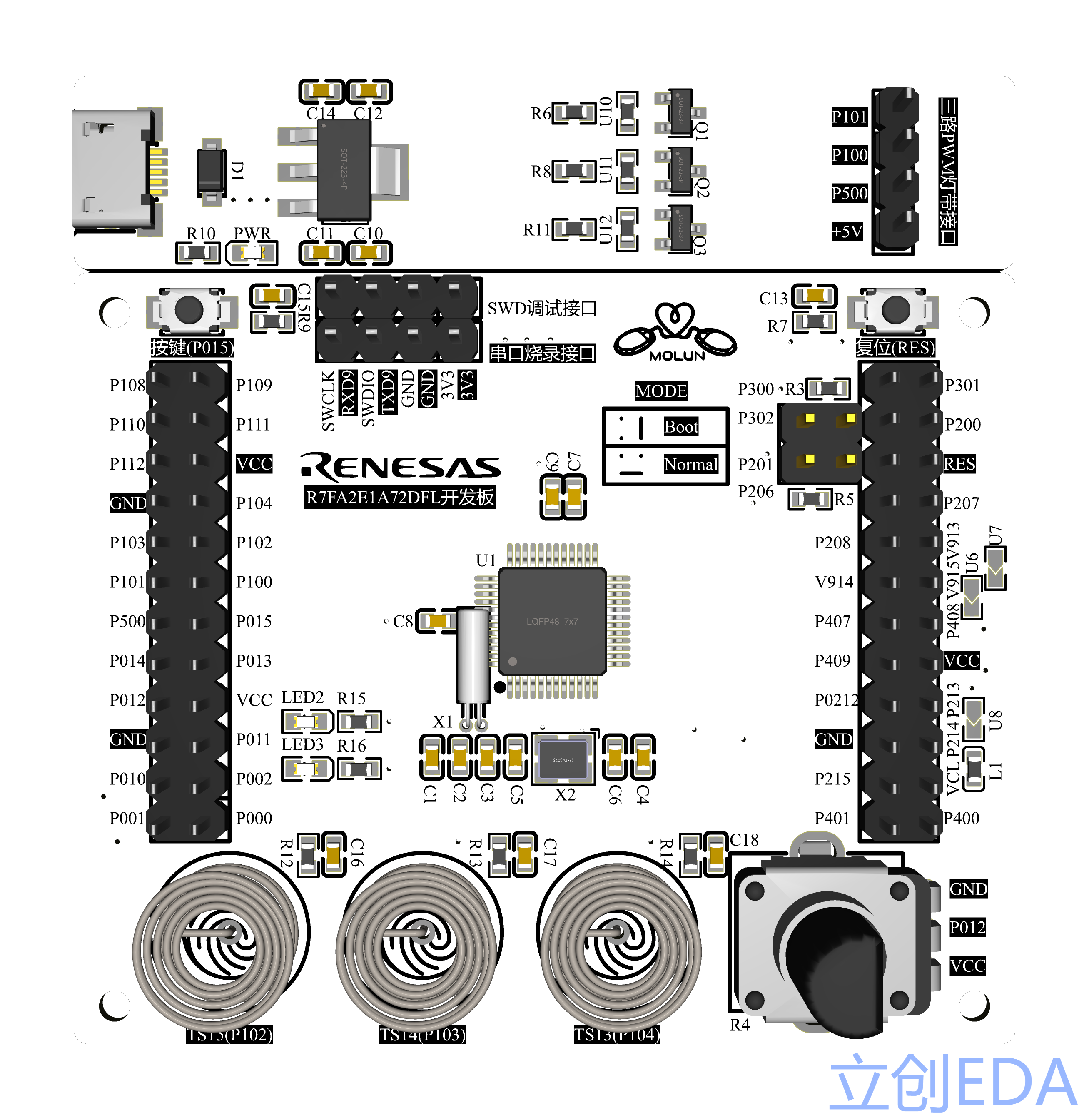

瑞萨R7FA2E1A72DFL最小开发板，排针引出所有IO，单独设有SWD、URAT调试接口。
板载三路触摸按钮，引出三路PWM驱动电路用于外接灯带，一路旋转电位器用于调节灯带亮度。

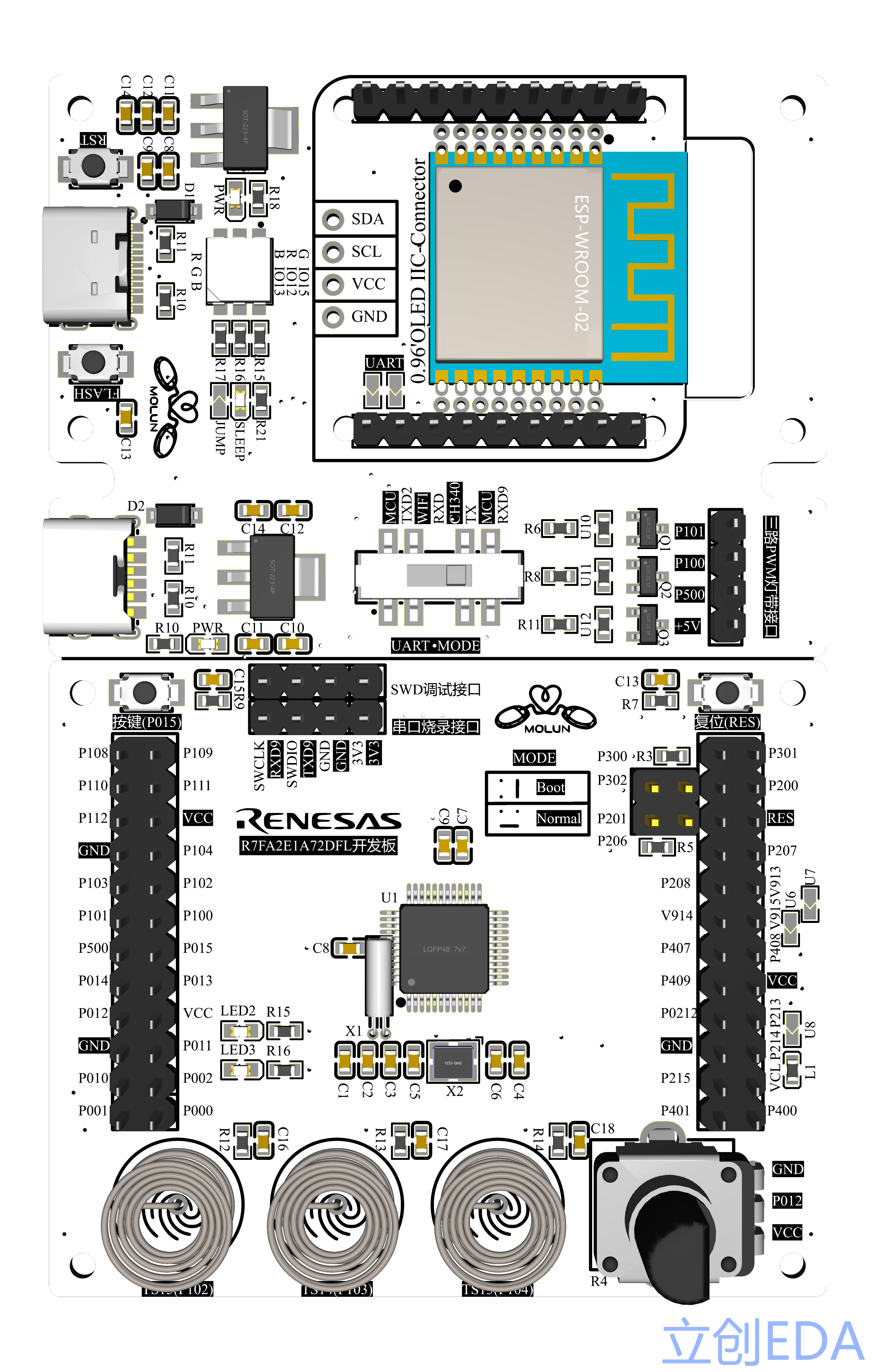

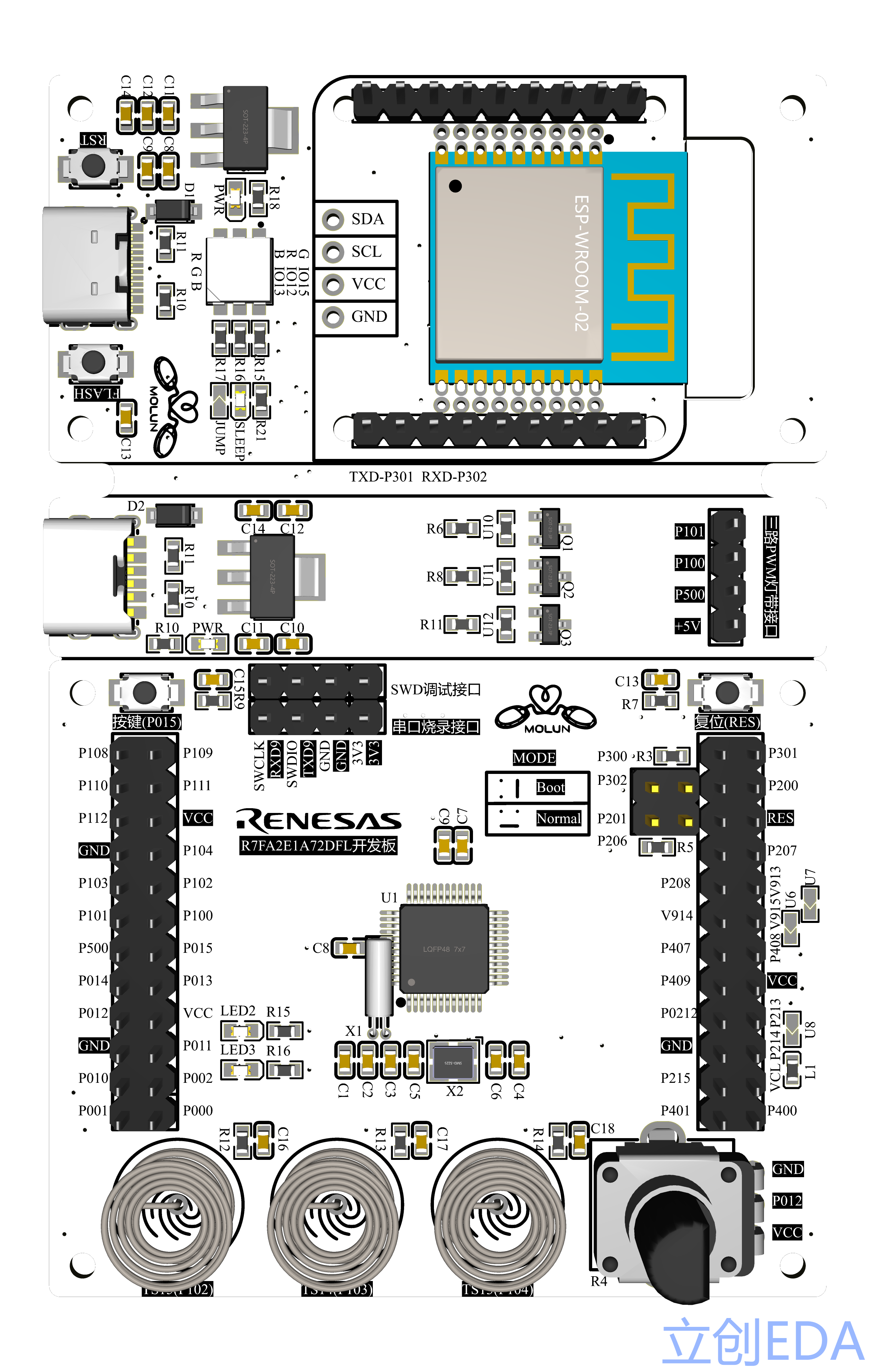

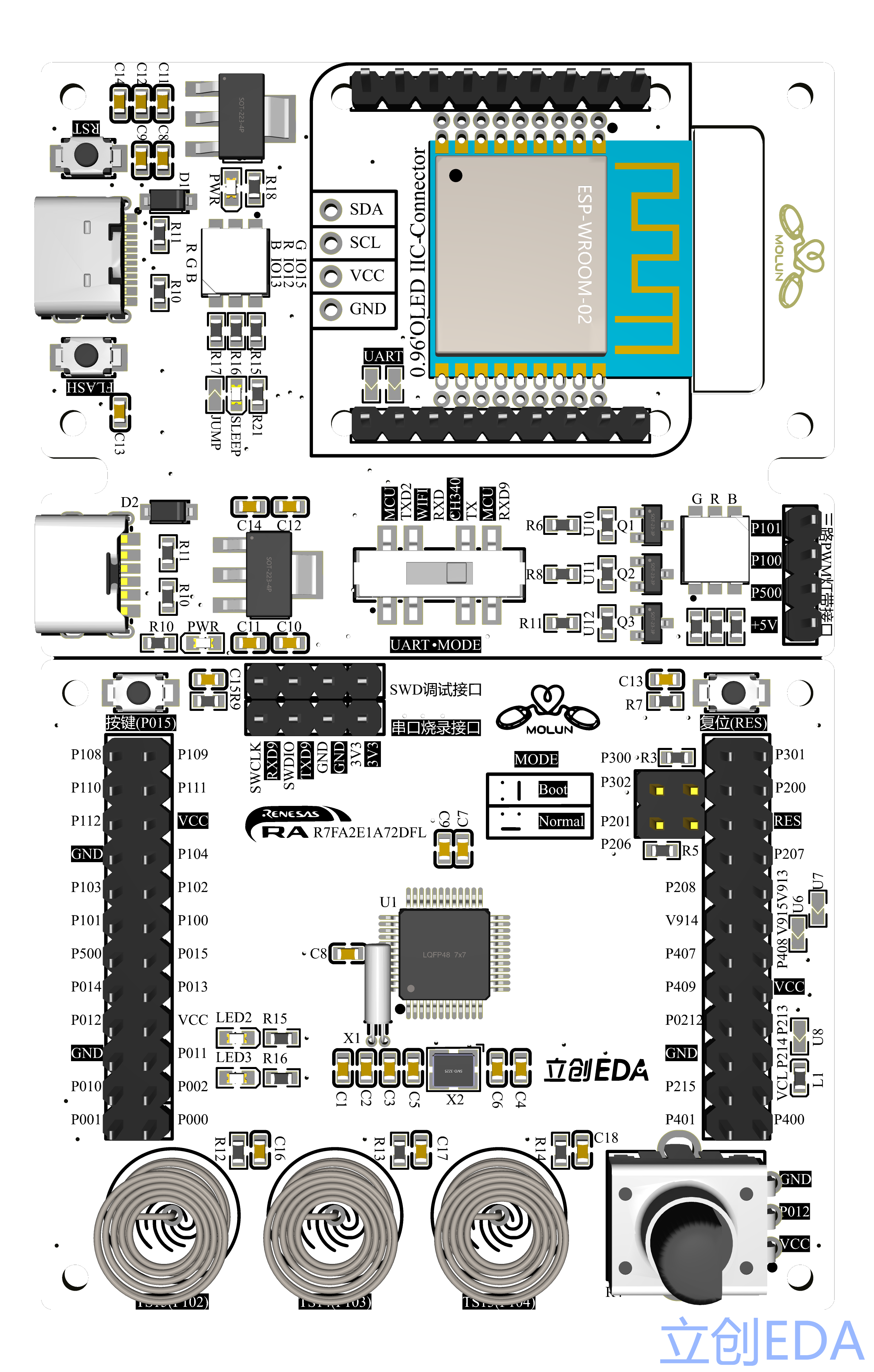

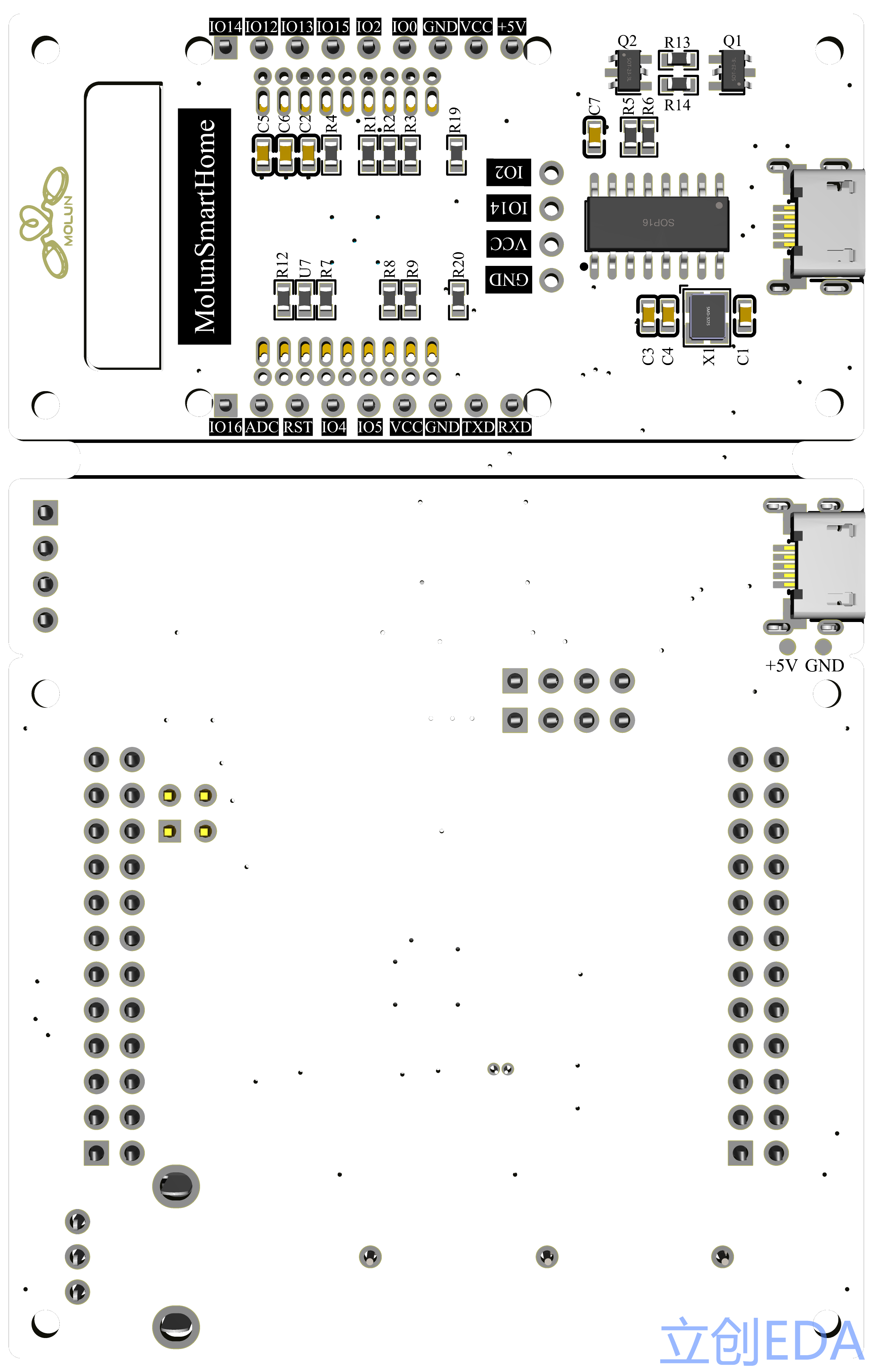

使用ESP-WROOM-02作为WIFI通信模块，通信板可单独使用（调整短接焊盘）。
通过一个三段八脚滑动开关切换串口通信，可以在ESP-WROOM-02模组烧录、MCU烧录、ESP-WROOM-02与MCU通信三种模式间切换！
哔哩哔哩介绍：
https://www.bilibili.com/video/BV1nu411k7Hf?share_source=copy_web
https://www.bilibili.com/video/BV1bA4y1X76g?spm_id_from=333.999.0.0
https://www.bilibili.com/video/BV1FU4y1S7Bm?share_source=copy_web
https://www.bilibili.com/video/BV1z3411P7ZB?share_source=copy_web
带有八脚三段开关，用来切换串口模式，板载RGB灯珠，可以通过MCU P101、P100、P500管脚控制。
调试问题
1.WIFI模块启动不太顺利，询问技术解答说GPIO0需要下拉，也可能是焊接问题
2.GPIO15需要下拉，设计中RGB灯G接入了GPIO15，调试过程中切断了连接

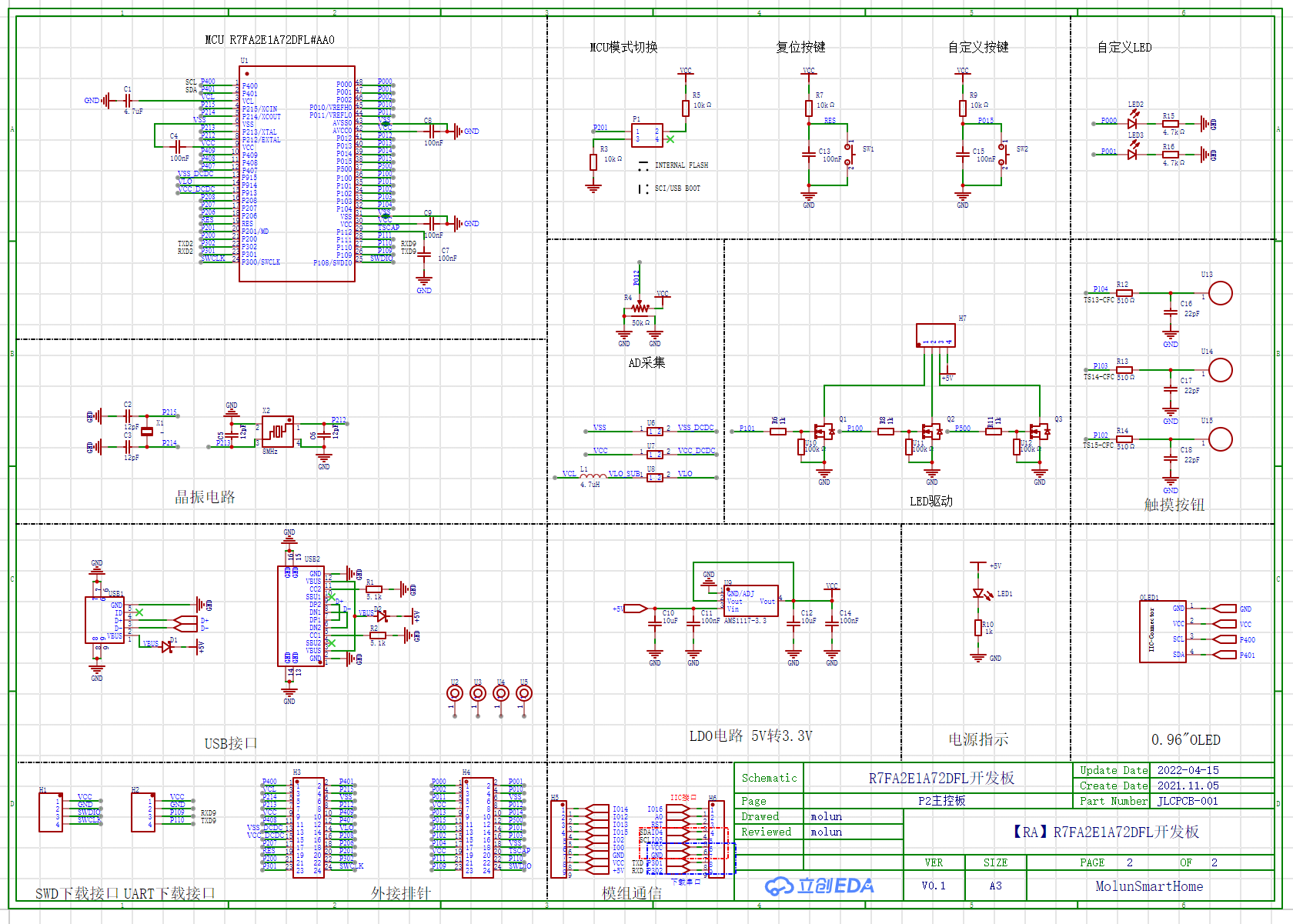

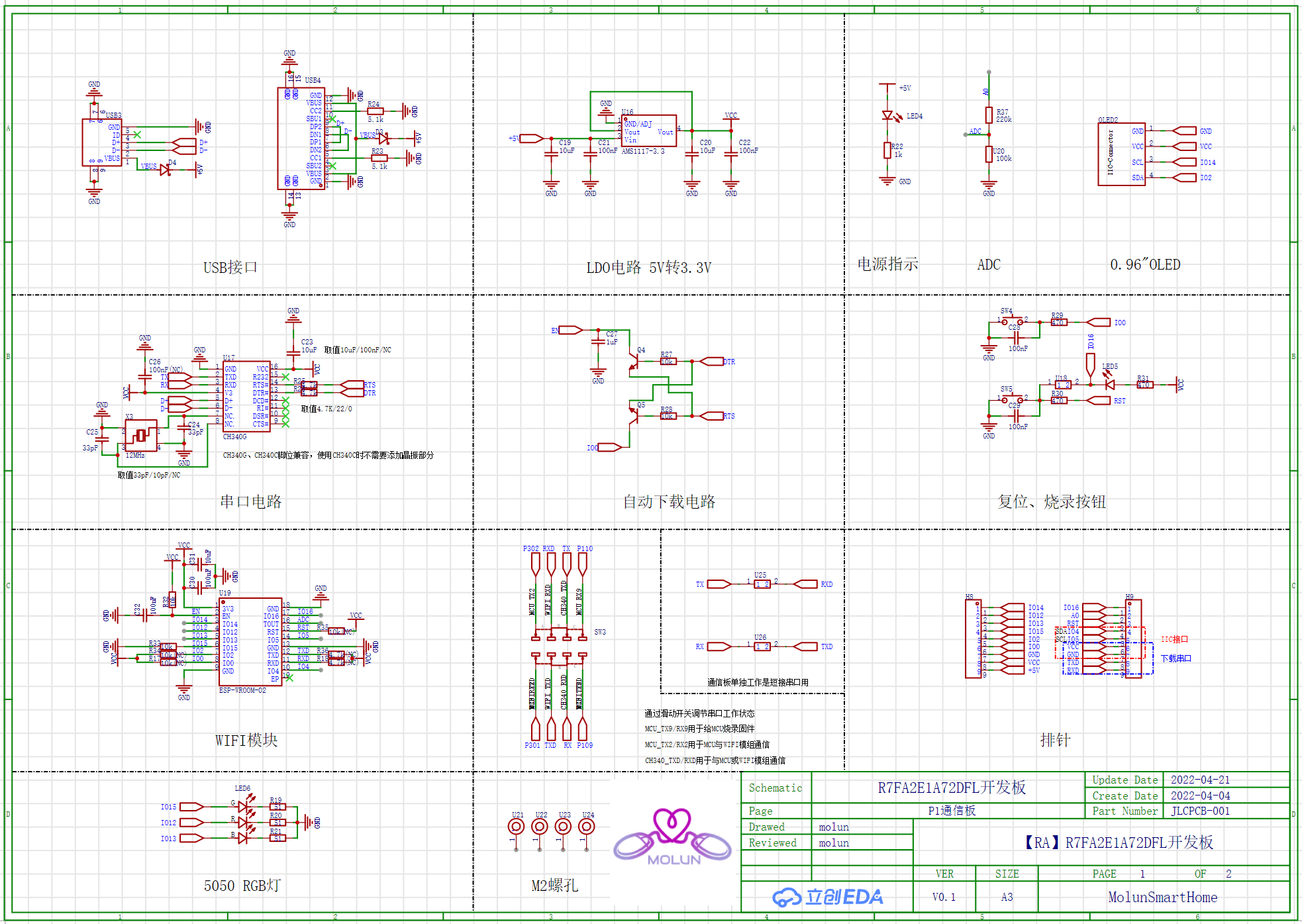

原理图
