STC8H8K64U光耦板

项目说明

本项目旨在设计一款多功能、高可靠性的控制单元，适用于多种工业或自动化应用场景。核心采用STC8H8K64U单片机作为主控，结合隔离电源、光耦输入输出、RS485/RS232通信接口、以及ESP8266-01S无线模块，同时支持SPI/I2C屏幕显示

核心功能

• 隔离DC-DC电源：支持9~36V输入，隔离设计可以防止外部干扰，保护主控电路

• 光耦输入输出：

  • 10路光耦输入用于隔离和读取外部信号，如传感器或开关状态。
  • 10路光耦输出用于控制外部设备，如电机、指示灯等，实现电气隔离，提高系统安全性。

• 通信接口：

  • 隔离RS485：防止485接口误接导致主控电路受损
  • 隔离RS232：防止232接口误接导致主控电路受损
  • ESP8266-01S：可用于远程控制和数据传输，通过UART接口与STC8H8K64U连接

• 显示屏接口：支持SPI或I2C接口的LCD/OLED显示屏，用于显示系统状态、参数或错误信

• 蜂鸣器：用于发出声音提示或报警。当系统检测到异常状态（如传感器故障、设备过载等）时，可通过蜂鸣器发出警报声，及时通知操作人员进行处理。

硬件设计

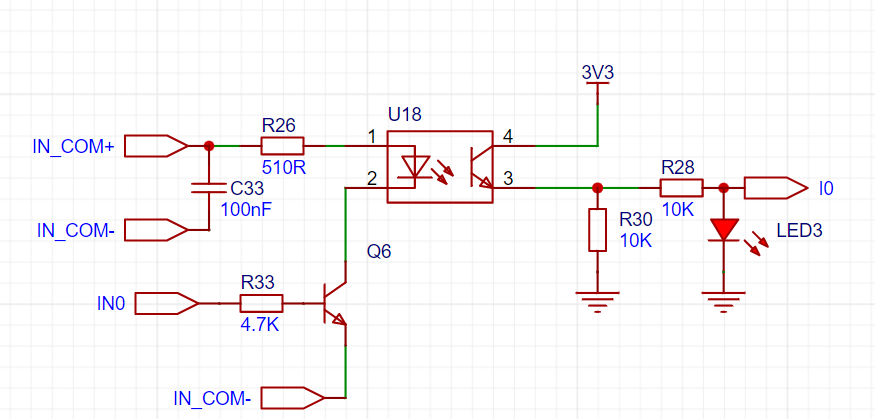

光耦输入

​​

默认输入低电平，通过LED指示输入状态

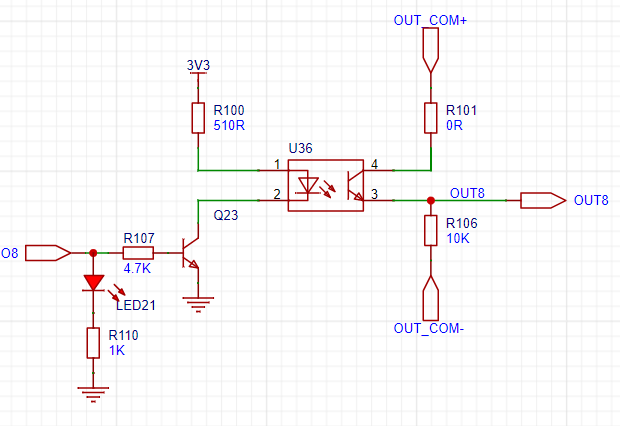

光耦输出

​​

通过LED指示输出状态

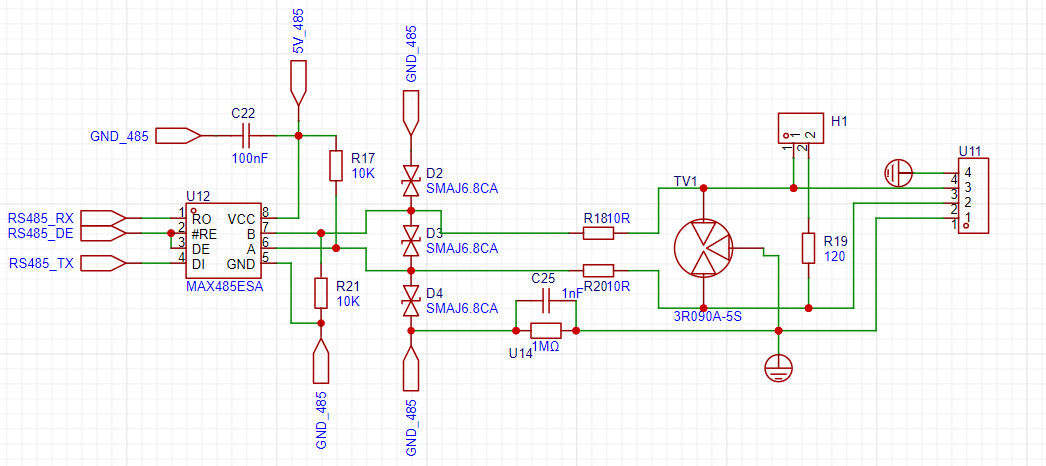

隔离485

​​

需要使用终端匹配电阻时短接H1

隔离232

​​

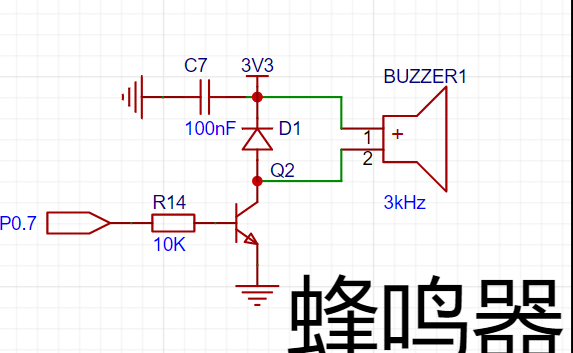

蜂鸣器

​​

软件设计

通信

采用标准的MODBUS RTU协议，通过RS485接口实现数据交换。目前实现MODBUS的03功能码，用于读取光耦输入状态；06功能码，用于控制光耦输出及蜂鸣器状态
