CW32电压电流表

基于【立创·地文星CW32F030C8T6开发板】，制作一个电压、电流检测工具，用于学习数码管、ADC等外设的使用。

CW32F030C8T6开发板特点和引脚

原理说明：

采用分压电路实现高电压采集，设计可采集电压100V，当前配置采集电压为0-30V。

本项目设计分压电阻为220K+10K，因此分压比例为22:1（ADC_IN11）

左侧电路用来模拟电压的测量、测量的标定、和测量校准辅助的电路

用低侧电流采样电路进行电流检测，采样电路的低侧与开发板表头接口共地

采样选型主要需要参考以下几个方面：

1. 预设计测量电流的最大值，本项目中为3A
2. 检流电阻带来的压差，一般不建议超过0.5V
3. 检流电阻的功耗，应当根据该参数选择合适的封装，本项目考虑到大电流时的功耗（温度）问题，选择了1W封装的金属绕线电阻
4. 检流电阻上电压的放大倍数：本项目中没有使用运放搭建放大电路，因此倍率为1

右侧用来模拟电流的测量、测量的标定、和测量校准辅助电路

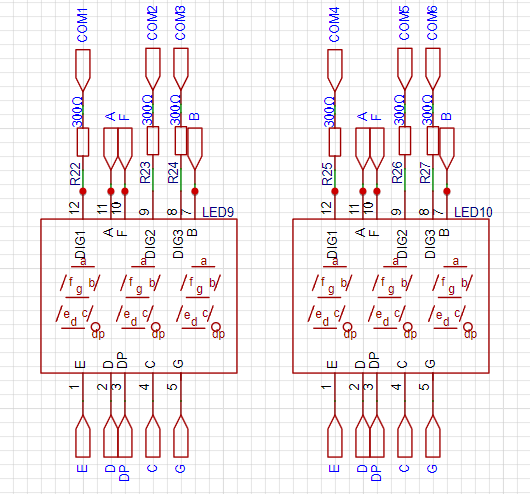

采用两个3位数码管作为电压、电流的显示

18650电源、用TP5400芯片进行充电、升压管理，采用2P排母与主板连接

实物验证电压测量：
