实例二——C51单片机最小系统
2.8k
0
0
0
简介
此工程为《PCB电子电路设计》教材的实例二——C51单片机最小系统 P167。
简介：此工程为《PCB电子电路设计》教材的实例二——C51单片机最小系统 P167。开源协议
：GPL 3.0
创建时间：2024-01-11 14:06:19更新时间：2024-01-18 14:43:47
描述
一、项目简介

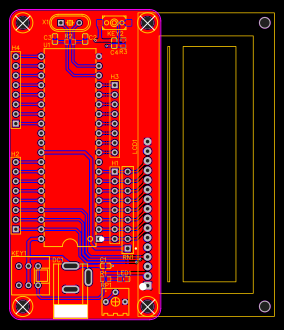

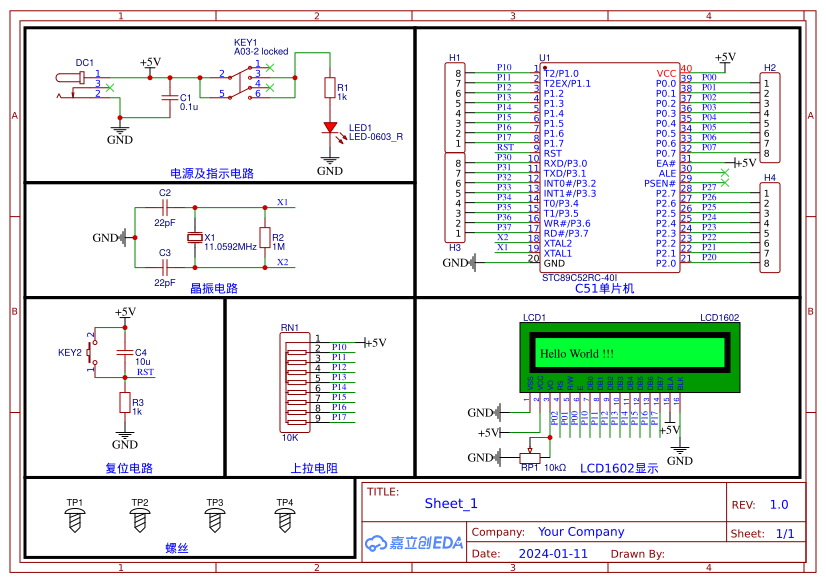

C51单片机最小系统是基于插件DIP40封装的STC89C52RC主控及其晶振复位等外围电路所构成。由于P0口内部是没有上拉电阻是开漏的，作输出时，输出高电平为高阻态，并非5V，相当于悬空状态，所以在P0口外接上拉一个10K排阻。留出LCD1602液晶显示屏接口，用作学习。
二、教材视频
