USB拓展坞（刺客伍六七版）

  刺客伍六七是近年来非常受欢迎的国产动漫，凭借其幽默风格、深刻的剧情和独特的画风吸引了大量粉丝。作为国漫爱好者，设计一款带刺客伍六七图片的拓展坞很有必要。为了美观PCB，因此元器件全采用贴片器件。

基本功能：

• Type-C输入：通过Type-C接口与电脑或其他设备连接，提供数据传输和供电。
• 四个USB母座输出：通过扩展坞提供四个USB Type-A接口，支持USB 2.0或USB 3.0设备的连接，可以连接键盘、鼠标、打印机、U盘、外接硬盘等外部设备。

SL2.1A芯片的作用：

SL2.1A芯片是一个集成了USB接口扩展、信号调节与电源管理功能的集成电路（IC）。它在扩展坞中扮演着至关重要的角色，通常具备以下功能：

• USB协议转换：将Type-C端口的数据和电力信号转换为USB 2.0或USB 3.0协议，确保不同类型的设备能够正常连接。
• 电源管理：提供电源分配功能，可以为外部设备提供适当的电力支持，尤其是当通过Type-C端口供电时，可以保证每个USB端口能够稳定供电。
• 信号放大与分配：能够确保每个USB端口的数据传输稳定，并有效减少信号衰减。

设计原理：

• Type-C输入：扩展坞通过Type-C接口与主机（如笔记本电脑或台式机）连接。Type-C接口支持双向数据传输和电力传输，因此能够为扩展坞提供必要的电力。
• SL2.1A芯片：芯片会处理输入的Type-C信号，并将其转换为多个USB输出信号。SL2.1A还会提供电源管理功能，确保每个USB端口稳定供电，支持连接多个外设。
• USB输出：四个USB Type-A母座分别输出经过SL2.1A芯片处理后的USB信号，每个端口都可以连接外部设备。

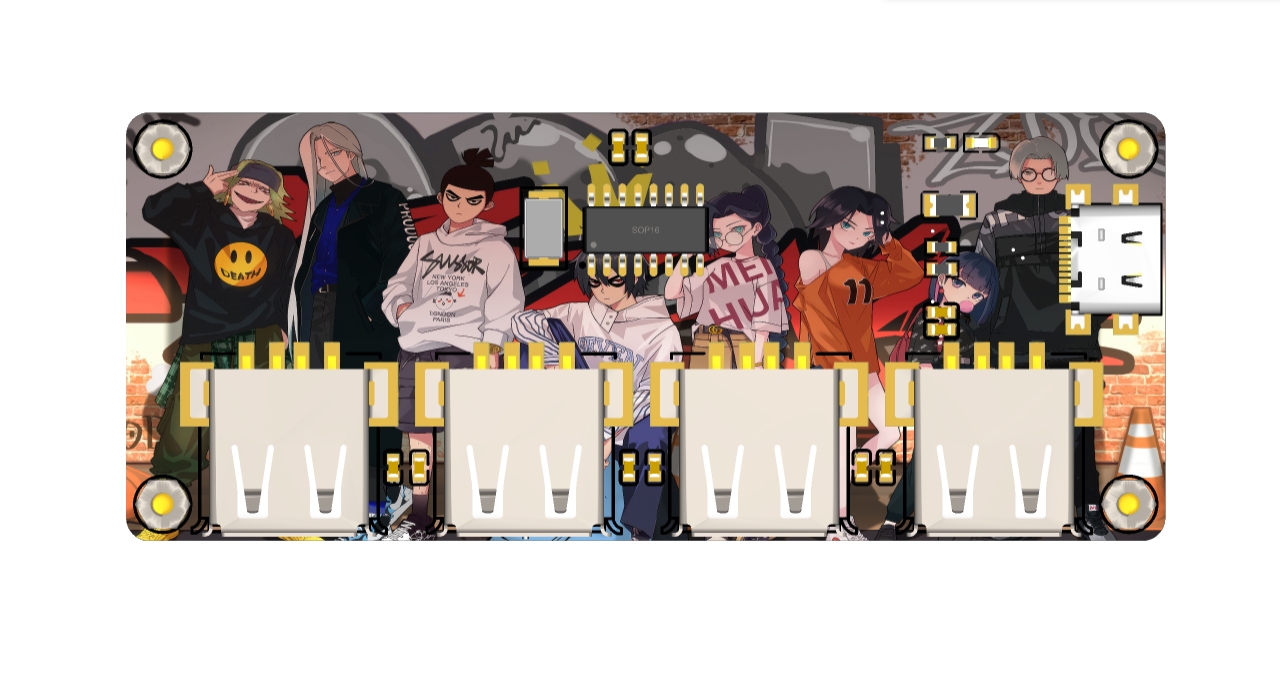

3D正面图

3D反面图
