#第八届立创电赛#语音时钟
946
0
0
0
简介
本项目采用立创EDA专业版设计的基于 R7FA2E1A72DFL芯片的桌面时钟，通过0.56寸共阴数码管显示，集成DHT11温湿度传感器，无源蜂鸣器，锂电池充电电路。
简介：本项目采用立创EDA专业版设计的基于 R7FA2E1A72DFL芯片的桌面时钟，通过0.56寸共阴数码管显示，集成DHT11温湿度传感器，无源蜂鸣器，锂电池充电电路。开源协议
：Public Domain
创建时间：2023-07-06 10:48:18更新时间：2023-08-08 10:16:55
描述
1.介绍
1、主控芯片：R7FA2E1A72DFL；
2、电源接口：TYPE-C，16Pin插件；
3、LED：一路电源指示灯，一路充电状态指示灯；
4、按键：一个复位按键，一个BOOT按键，四个功能按键；
5、调试接口：SWD下载调试接口、串口下载调试接口，均采用2.54排针接口进行引出；
6、外设：一个0.56寸共阴极数码管，一个DHT11温湿度传感器，一个无源蜂鸣器；

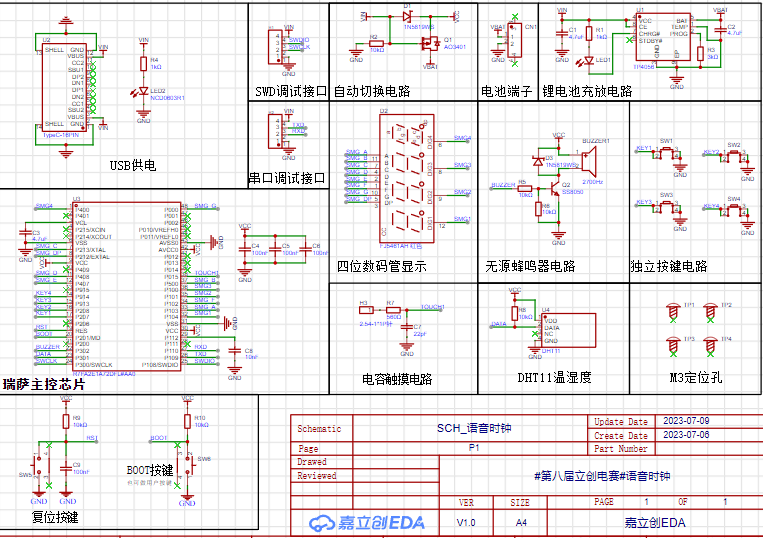

2.原理图

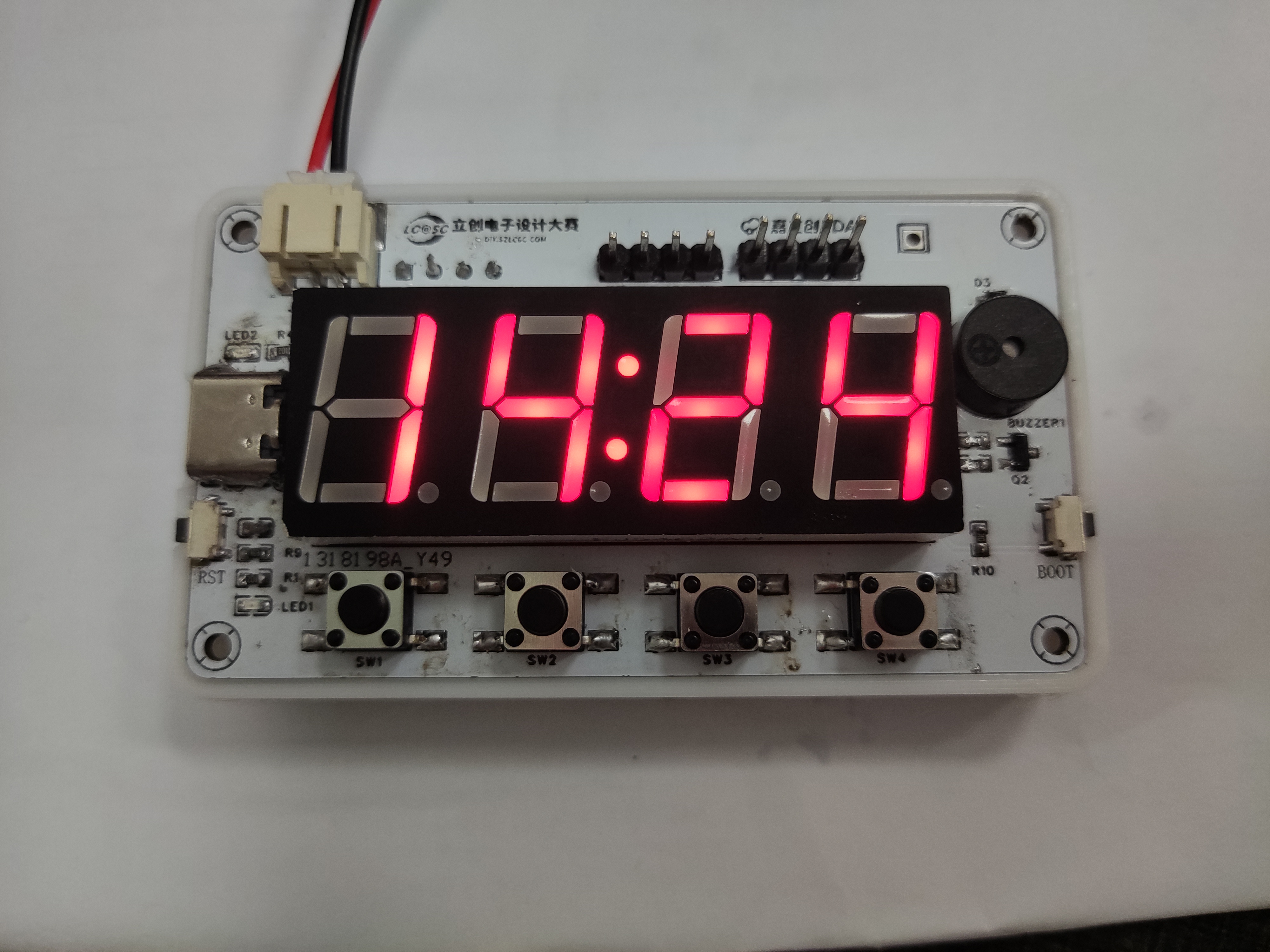

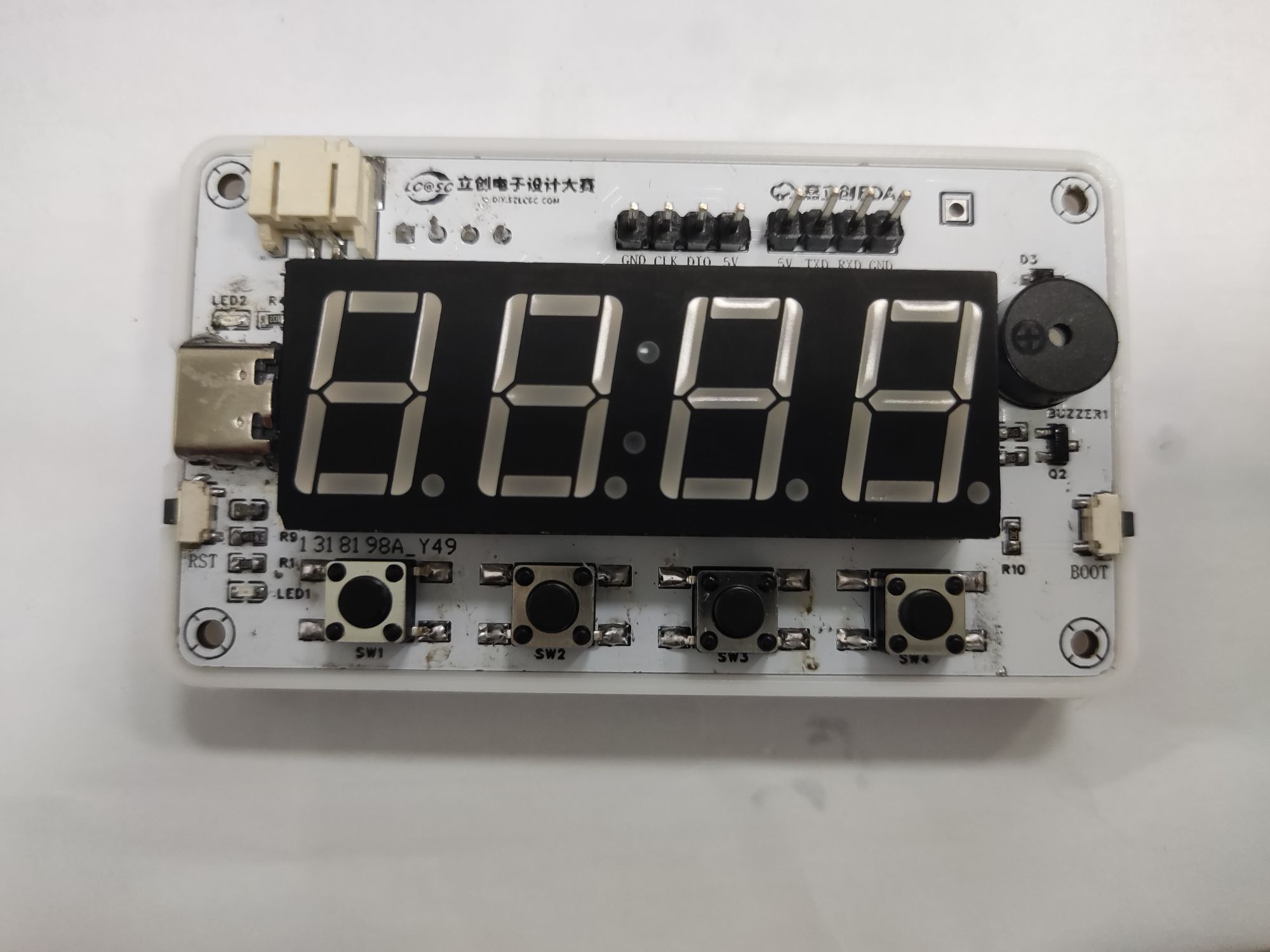

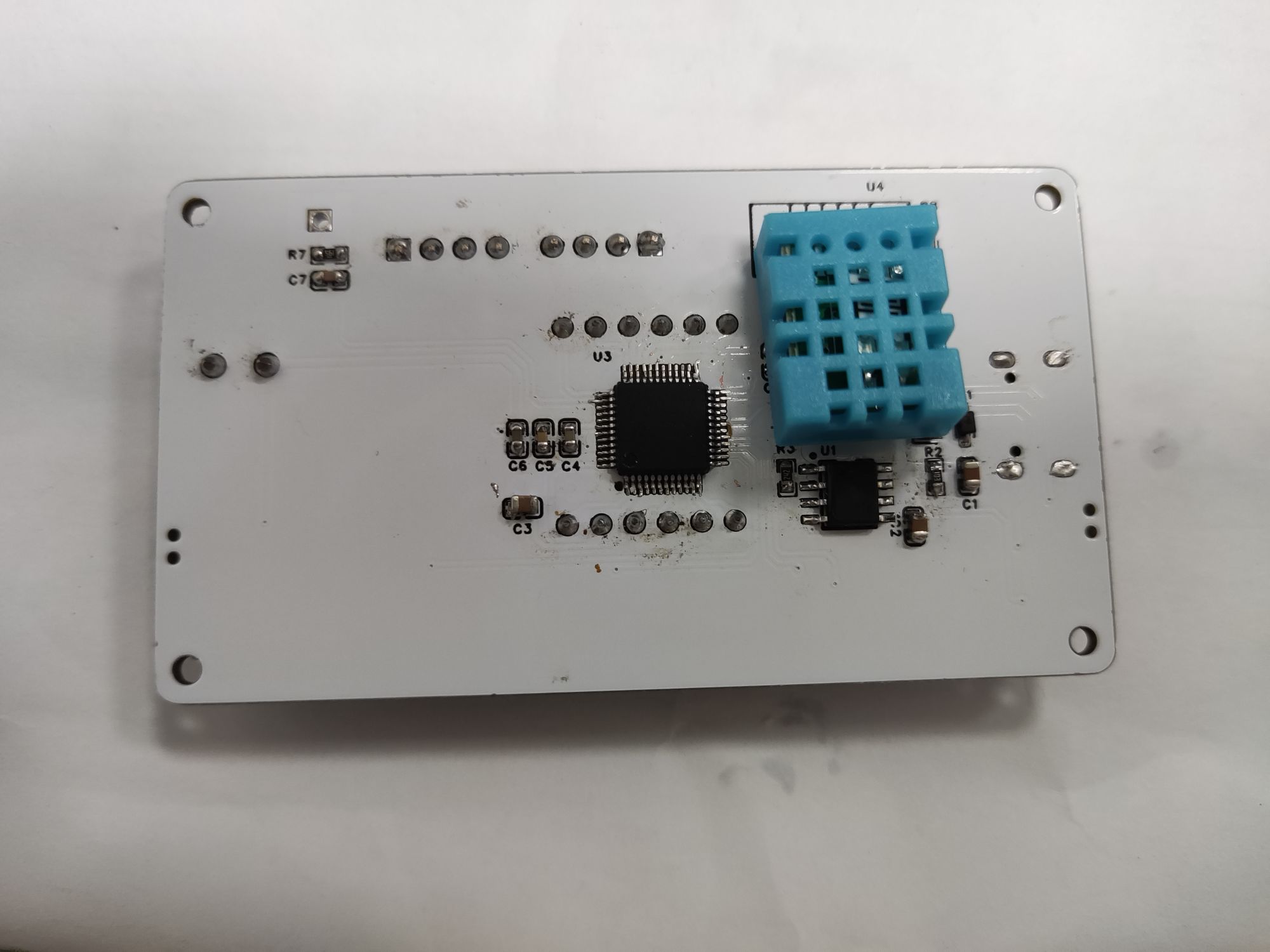

3.实物图

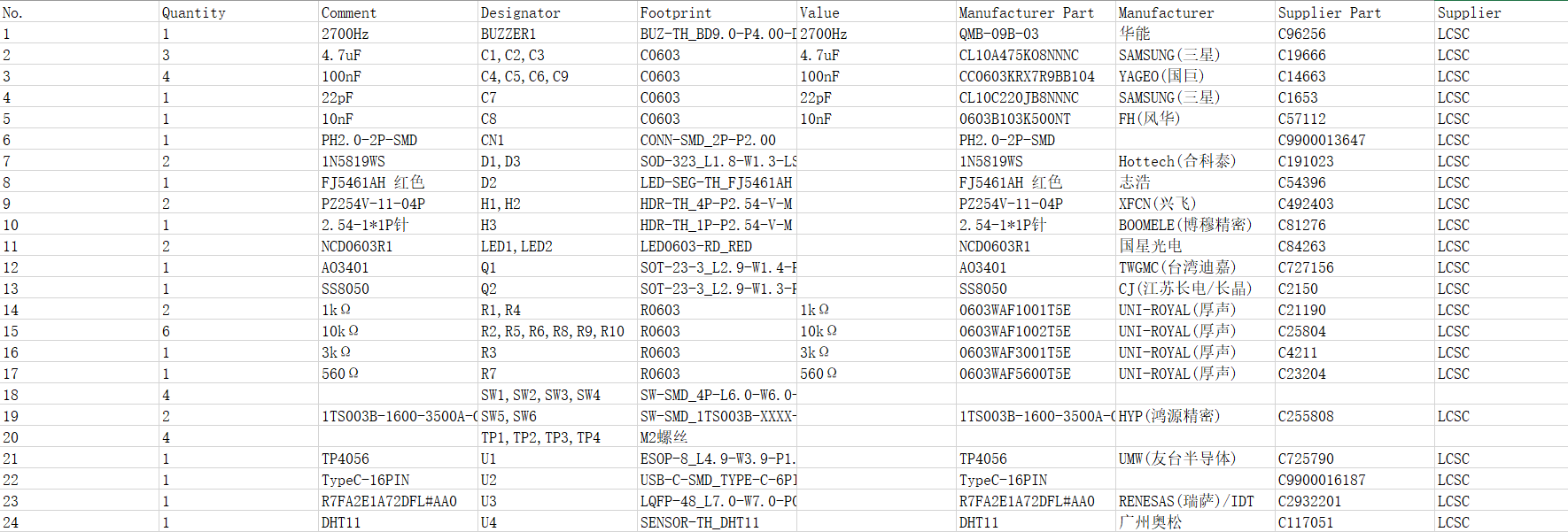

4.BOM表
设计图
未生成预览图，请在编辑器重新保存一次BOM
暂无BOM
