STM32G031G8U6最小系统板
1.9k
0
0
2
简介
为STM32G031G8U6芯片设计的最小系统板，全引脚引出，可连接面包板。板载USB-TTL电路、SWD调试接口。
简介：为STM32G031G8U6芯片设计的最小系统板，全引脚引出，可连接面包板。板载USB-TTL电路、SWD调试接口。开源协议
：GPL 3.0
创建时间：2024-02-16 11:35:36更新时间：2024-03-04 10:26:38
描述
简介
STM32G0系列是ST公司推出的高集成度低成本ARM微控制器，而G031G8U6是该系列中性价比相当高的一款。采用Cortex-M0+ CPU，最高主频64MHz，8kB SRAM、64kB Flash，拥有USART、I2C、SPI等多种外设和通讯接口。体积小价格低，适合小型设备应用。
此最小系统板基于STM32G031G8U6芯片，通用G6U6等同系列同封装芯片，板载USB-TTL电路以及SWD调试接口，方便连接电脑进行通讯和调试。
板载资源
- STM32G031G8U6微处理器
- 两个LED指示灯，分别连接MCU电源和PA15引脚
- 32.768kHz晶振
- 基于CH340N的USB-TTL电路，连接至UART1外设引脚（STM32G031G8U6没有USB外设），可通过Type-C接口供电并进行通讯
- 跳线帽设置启动模式
实物展示

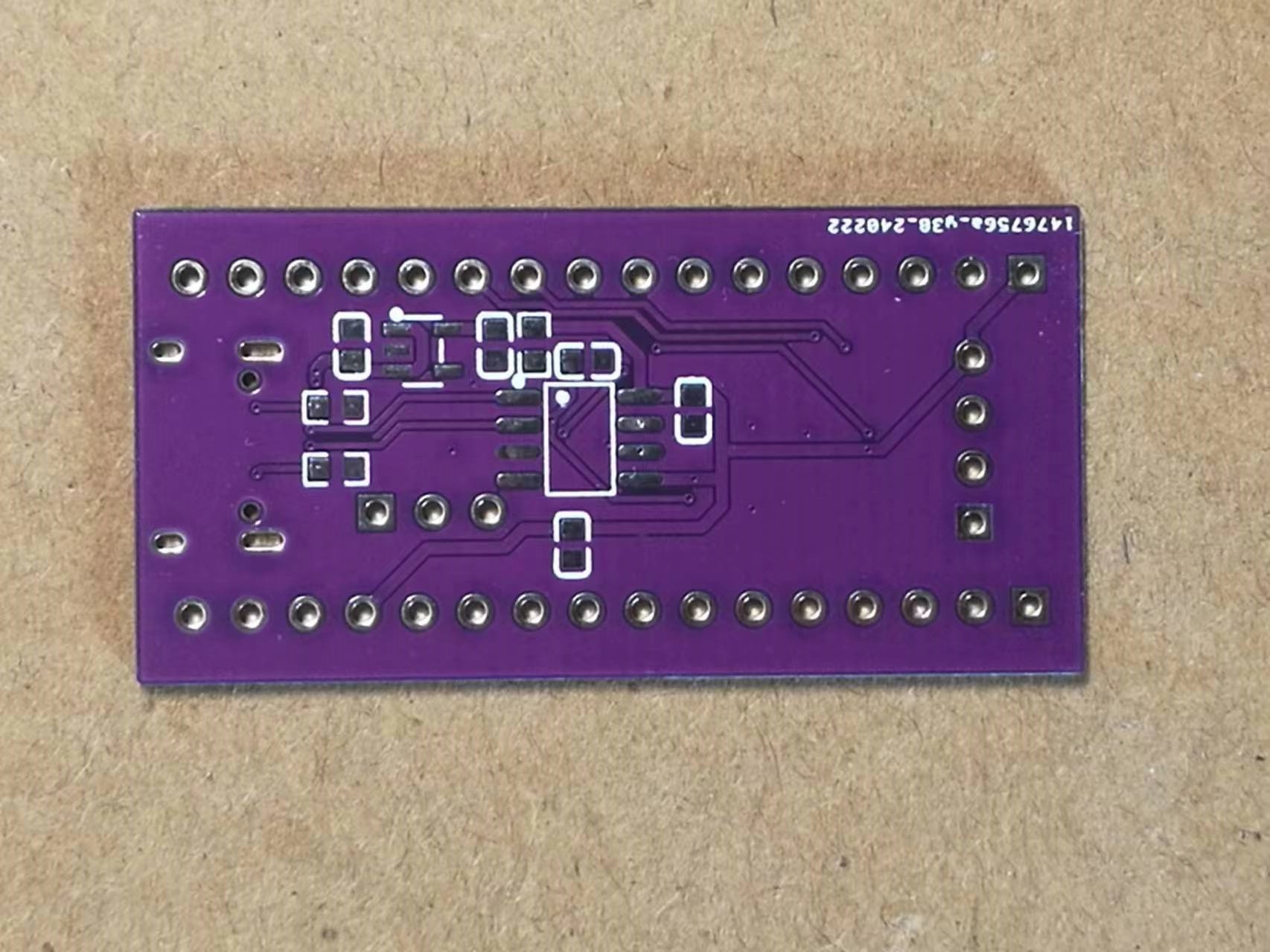

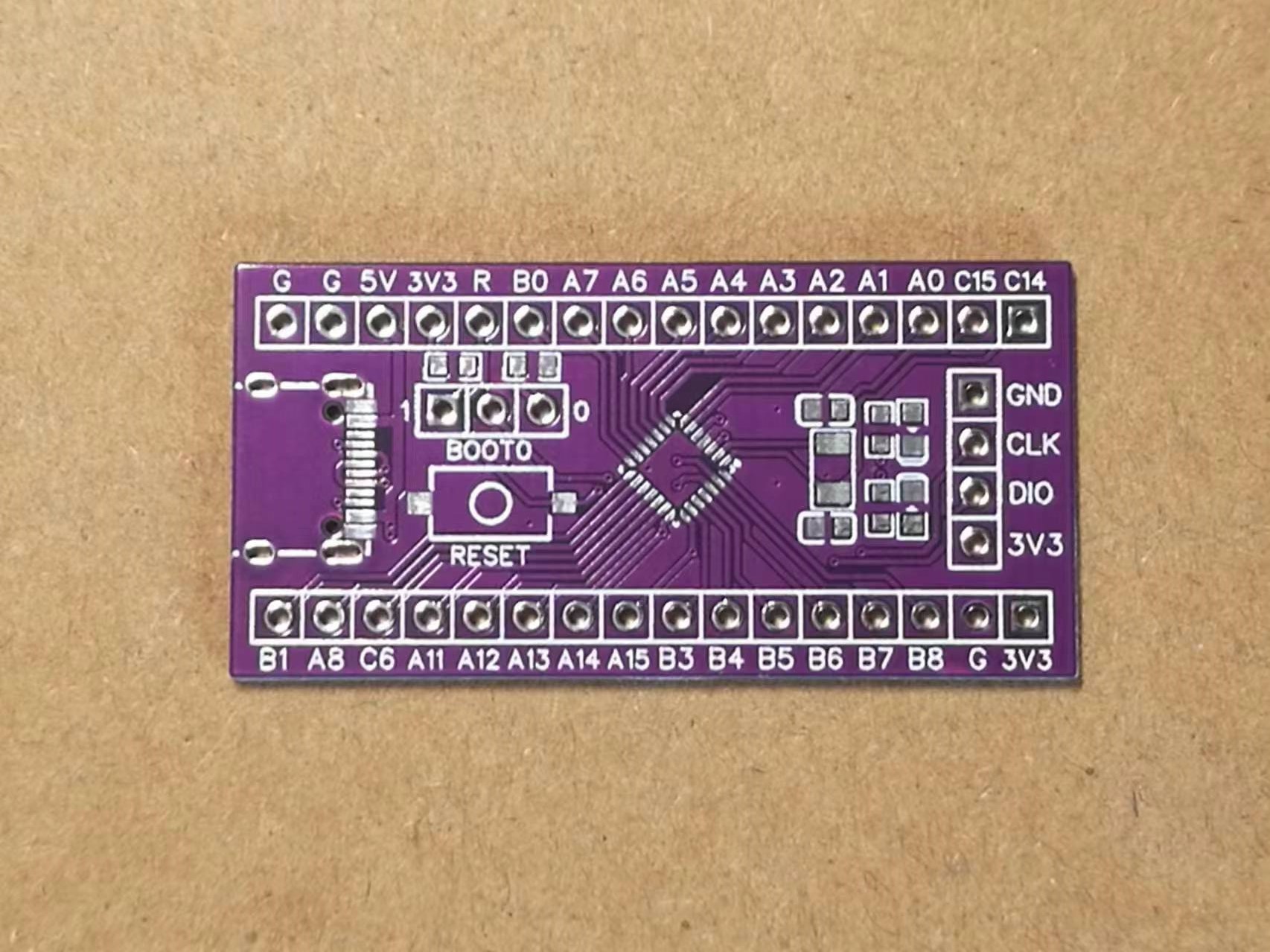

PCB空板

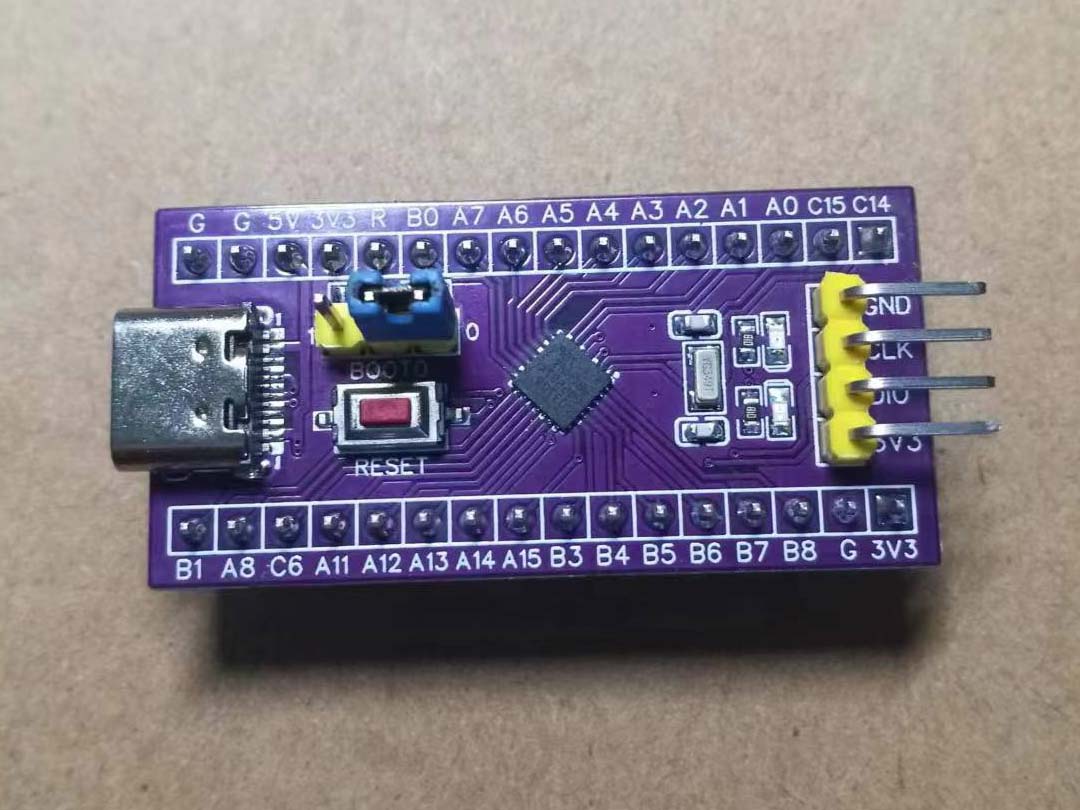

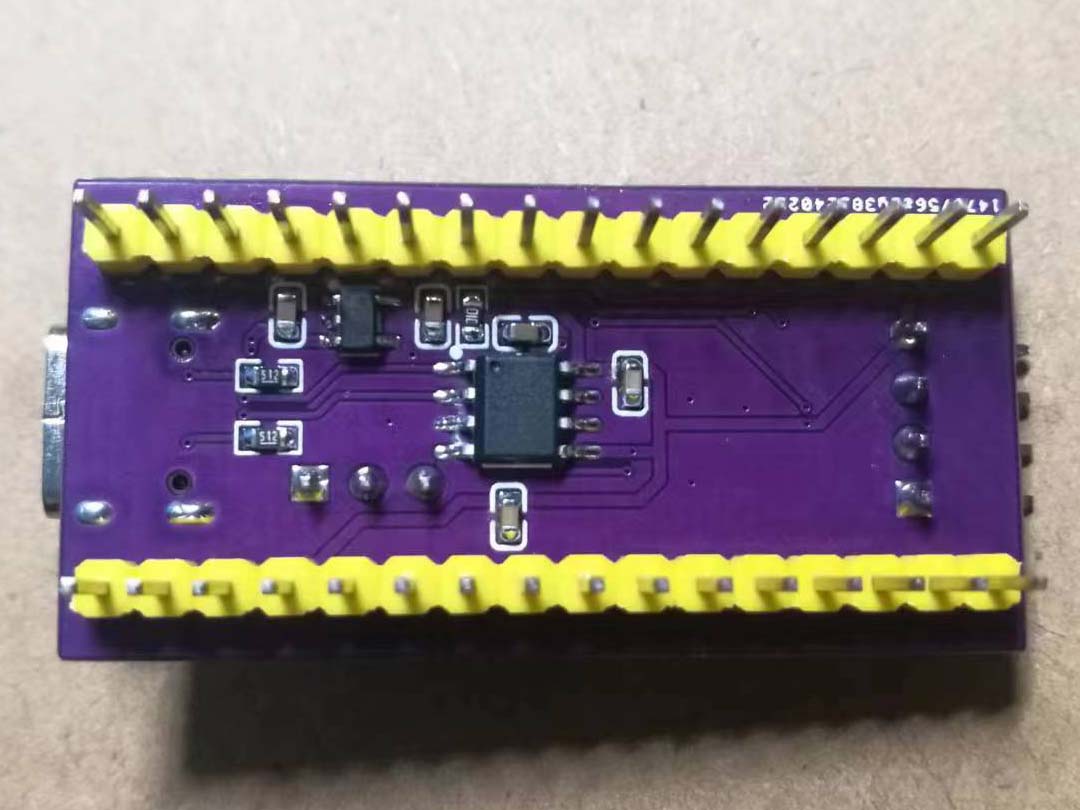

焊接成品

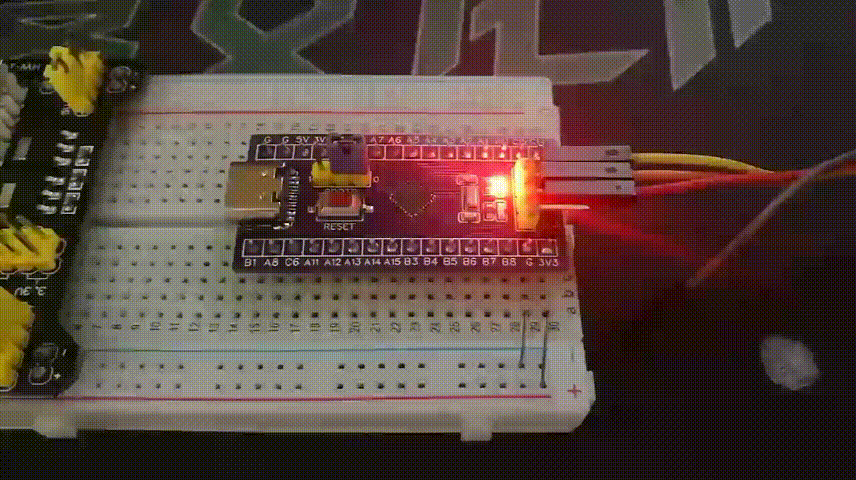

简单的LED闪烁

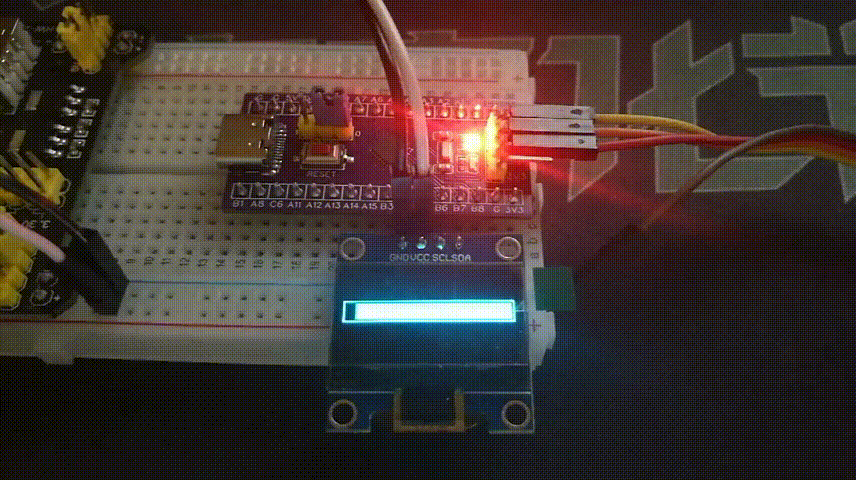

I2C控制OLED显示屏

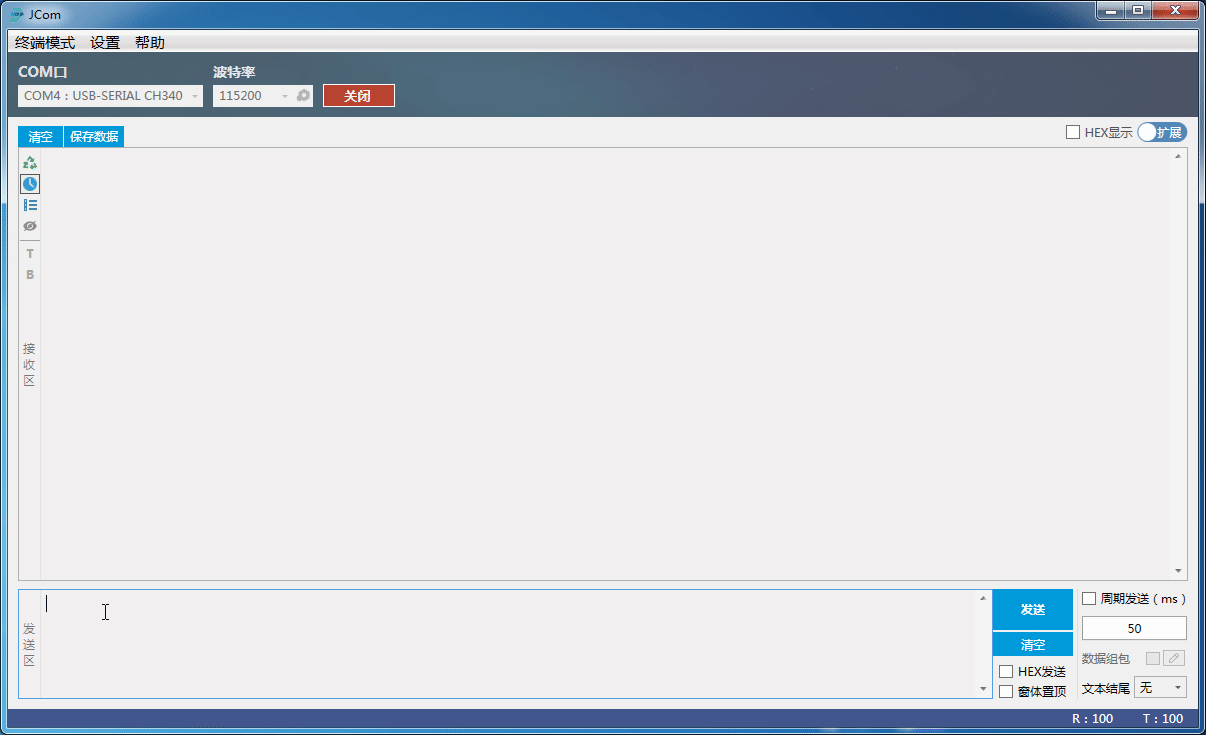

通过串口与电脑通讯
