简介

  此扩展版主要为学习使用,不作为开发使用。

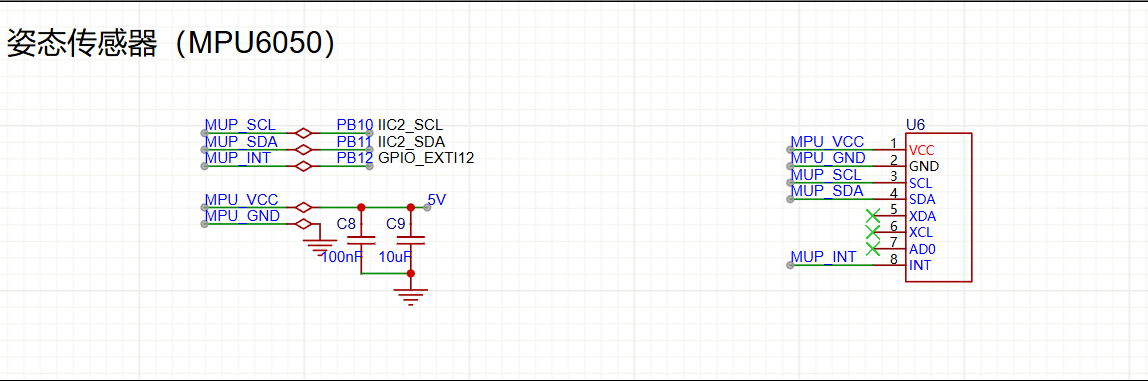

  集合了手头的常用模块:MPU6050、OLED、LCD、蓝牙模块,并包含了其他模块:三色LED、旋转编码器、8421开关,数字电位器。
  引出两侧的调试排针并重新绘制了彩色丝印,并且预留了两路ADC与DAC通道。
  附件给出操作文档以及代码链接,欢迎大家交流!

  代码使用HAL库进行编写,文档中中提供了扩展版上所有的外设教程,从环境的创建到代码的移植
  后续等待时间充足时会更新其他芯片的代码与文档。
  https://pan.baidu.com/s/1d3gp_e23jGw12pXkbPZ9yQ

  提取码:duyq 。
  资源较大,上传至度盘,下载可能会很慢,大家受累。

  也可在附件资源打开,仅作为入门学习。

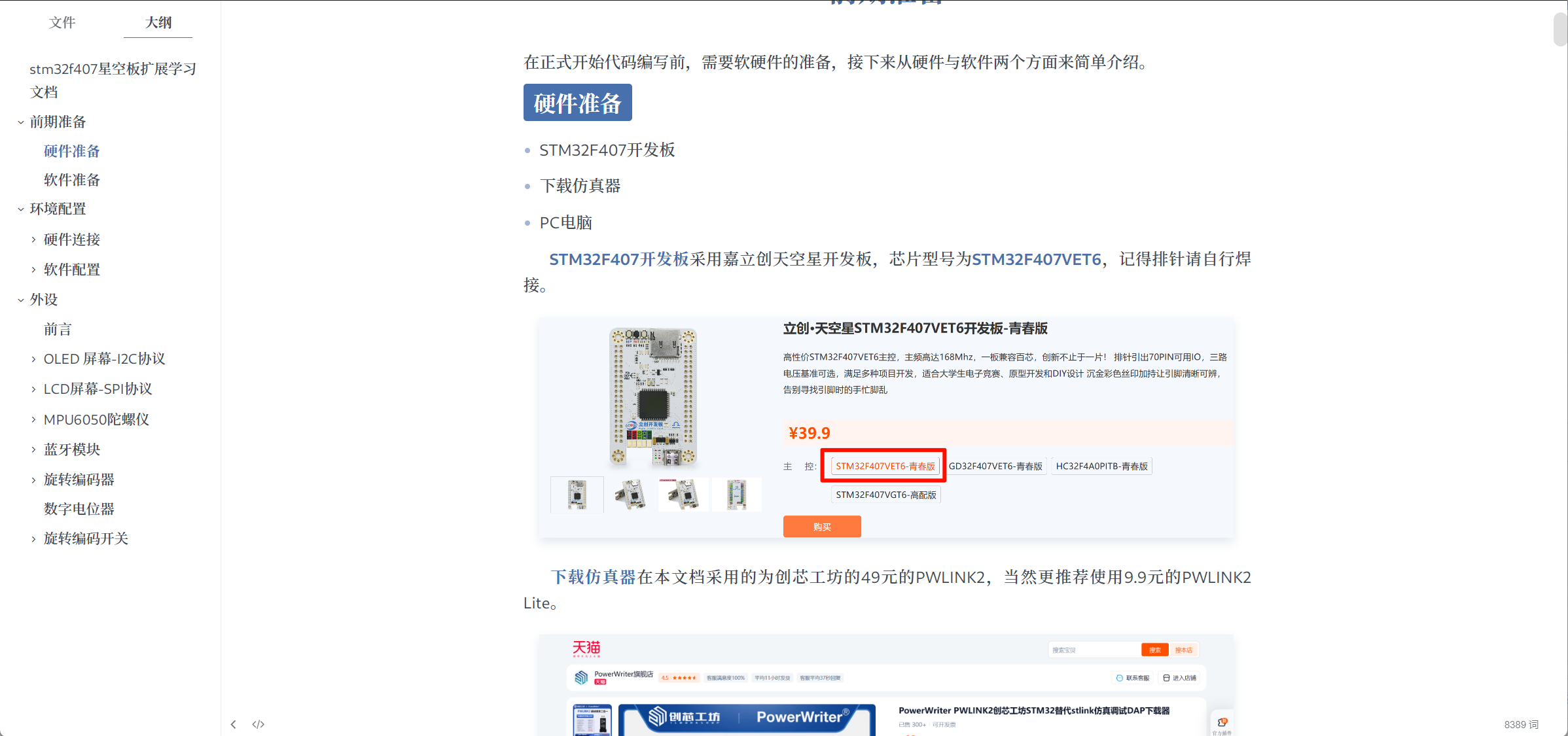

文档内容简述

1. 前期准备

  • 硬件:包括STM32F407开发板、仿真器(推荐使用廉价的PWLINK2 Lite)以及带USB接口的PC。
  • 软件:Keil、STM32CubeMX、正点原子串口助手和PowerWrite等开发工具。

2. 环境配置

  • 硬件连接:下载器与开发板的接线方法,确保连接正确并供电正常。
  • 软件配置:通过Keil和STM32CubeMX搭建Hal库环境,初始化基本配置,如RCC、SYS、USART1串口、时钟等,并进行项目创建。

3. 外设学习

  • OLED屏幕:使用I2C协议进行通信,配置步骤包括移植商家提供的代码、I2C引脚的配置、及OLED屏幕测试显示字符。
  • LCD屏幕:使用SPI协议,移植标准库的商家代码,并进行引脚的配置。
  • MPU6050陀螺仪:基于I2C协议的传感器,移植单片机代码并自行编写I2C通讯代码进行数据读取。
  • 蓝牙模块(JDY-33):通过USART2进行通信,配置DMA通道,实现串口不定长数据的收发。
  • 旋转编码器:通过TIM配置实现对旋转信号的编码,调节音量等。
  • 数字电位器:I2C协议通信,主要通过商家提供的手册进行地址和指令的配置。
  • 旋转编码开关:基于8421码的开关,根据旋转方向输出不同的开关信号,适用于手动指示应用。

4. 注意事项

  • 在代码编写中必须使用英文输入法,Hal库路径需为英文,代码编写应置于USER CODE BEGINUSER CODE END之间以防止丢失。

----------------------------------------------------------------------------------------------------------------------------------------------

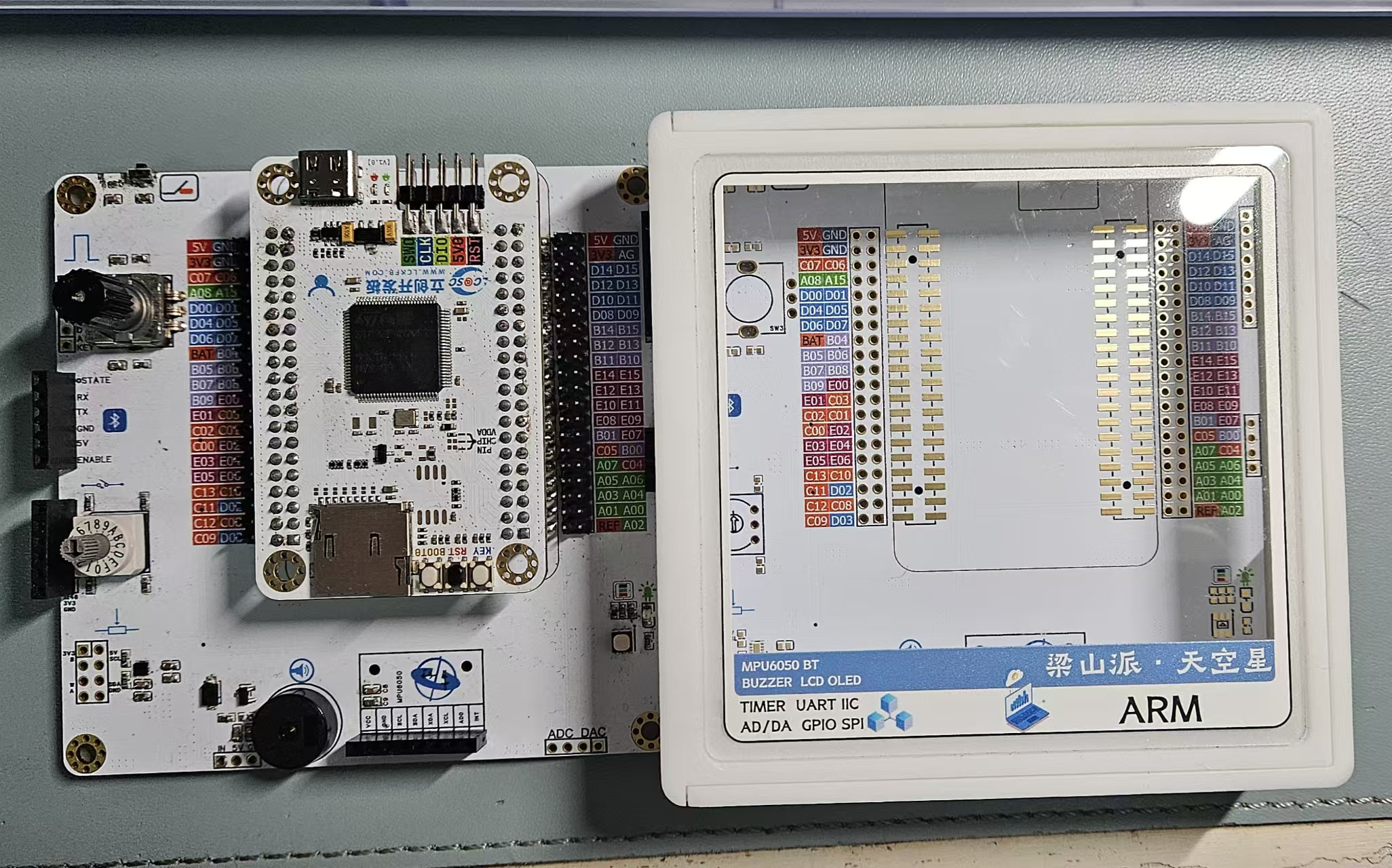

外壳设计

    外壳整体为方形,采用滑动方式闭合。在上方采用挖槽,然后通过亚克力面板背胶连接组成整体。



      缺点:官方给出的滑动连接较为松动(当然也可能是我选的材质太烂了)。

                由于尺寸原因,内部的固定孔无法固定。
----------------------------------------------------------------------------------------------------------------------------

外设分布

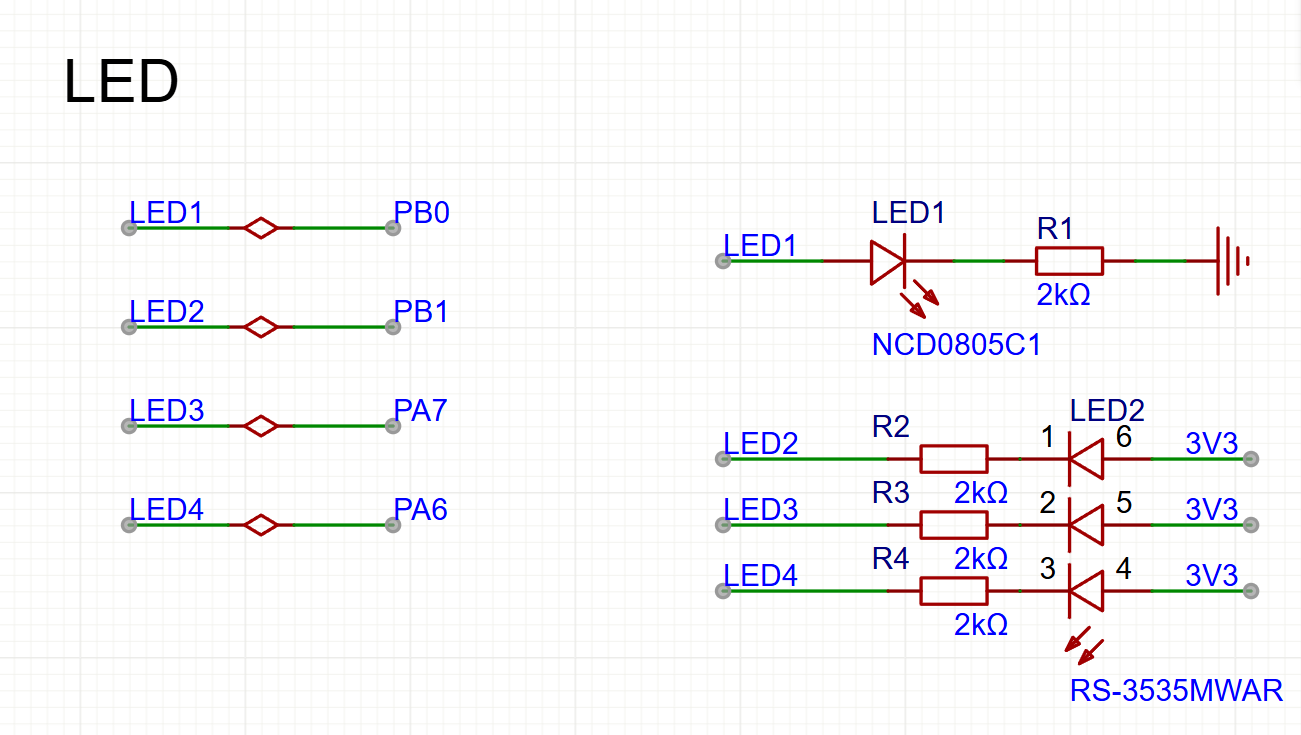

1. 三色LED灯
  焊接推荐使用尖刀头/加热板焊接。

  连接方式采用共阳连接,与开发板中的区分。

  代码方面不知可以实现三种颜色的灯,通过不同的颜色组合以及PWM可以实现多种颜色的切换。

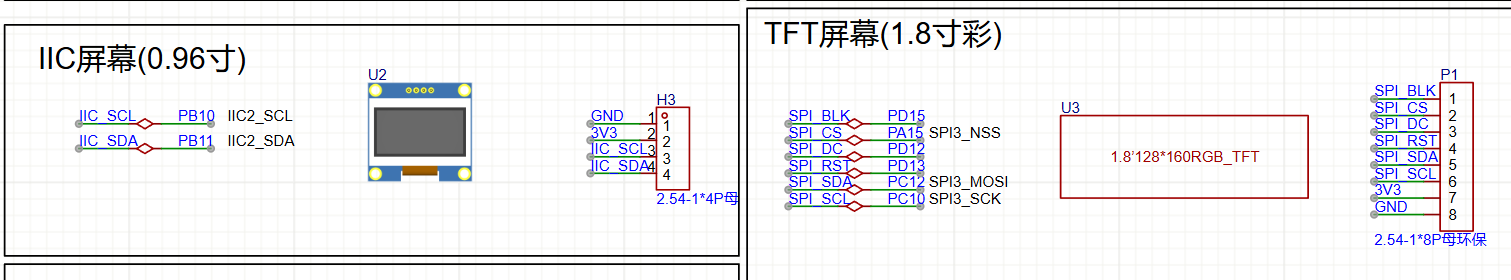

2. 显示屏

  选用了成品的OLED与LCD屏幕,分别采用I2C与SPI协议。使用排针/杜邦线连接。



3. 常用外设

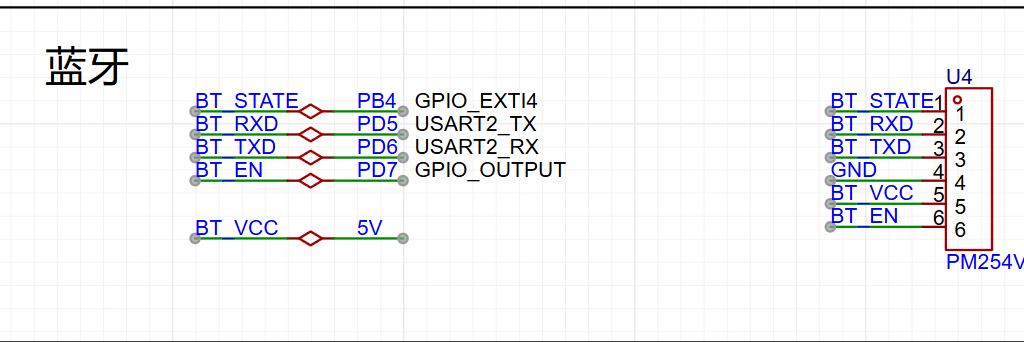

   放置了蓝牙,MPU6050这两种外设,可作为无线连接与姿态检测,在小车等项目应用广泛。可使用排母/杜邦线连接。
   蓝牙采用串口连接,MPU6050采用I2C连接。

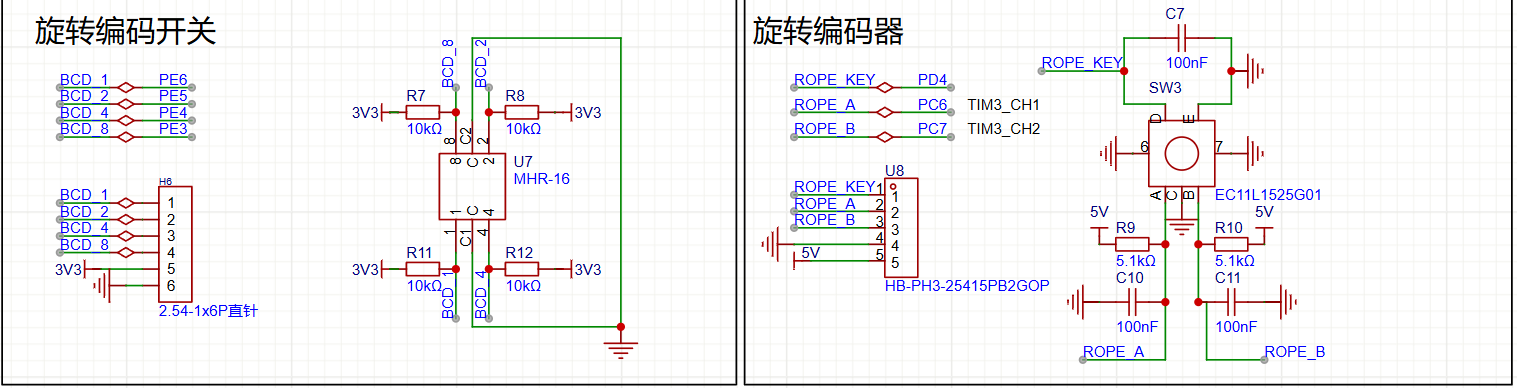

4. 旋钮

  旋钮包括常见的旋转编码器以及旋转编码开关。

  旋转编码器通过两个通道的相位变化来判断旋转,而旋转编码开关通过四个通道的输出的高低电平来判断旋转。

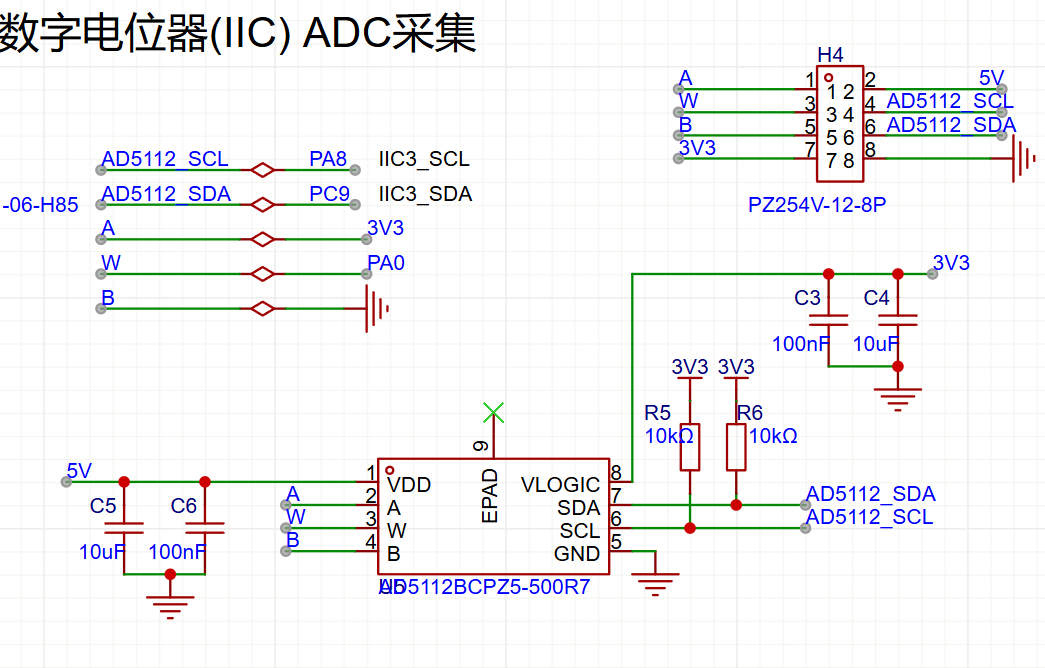

5. 数字电位器
   焊接建议采用加热台/风枪

   数字电位器,可以简单理解为数字的滑动变阻器,应用范围很广。
   选用的芯片采用I2C通讯,原理图根据数据手册绘制。


6. 调试引脚
   调试引脚处的彩色丝印颜色重新绘制,喜欢可以拿去用。
   在此可以连接杜邦线至其他外设,或者连接逻辑分析仪来查看外设的波形变化。

 7.其他

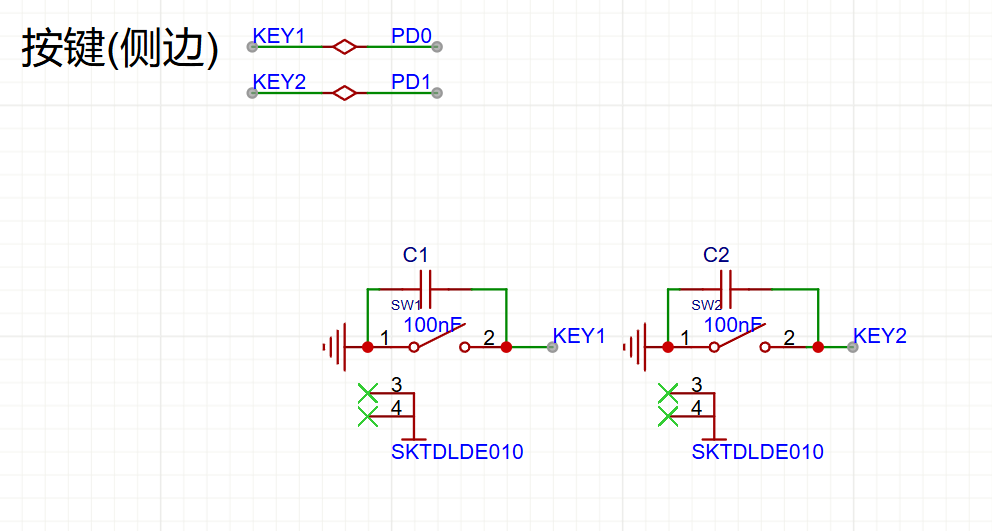

  按键部分建议修改为直立按键,便于使用与焊接。

  蜂鸣器部分,经过测试,声音较小,找到问题后会及时修改。

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

关于联系

   有任何问题包括原理图与代码,请及时通过私信与我联系,共同学习,大家一起加油!
