描述
5vUSB电压电流功率计。
第一次参加训练营,原理图是按照视频画的,pcb布局有点丑,布线不是很会,最后DRC检查没问题。

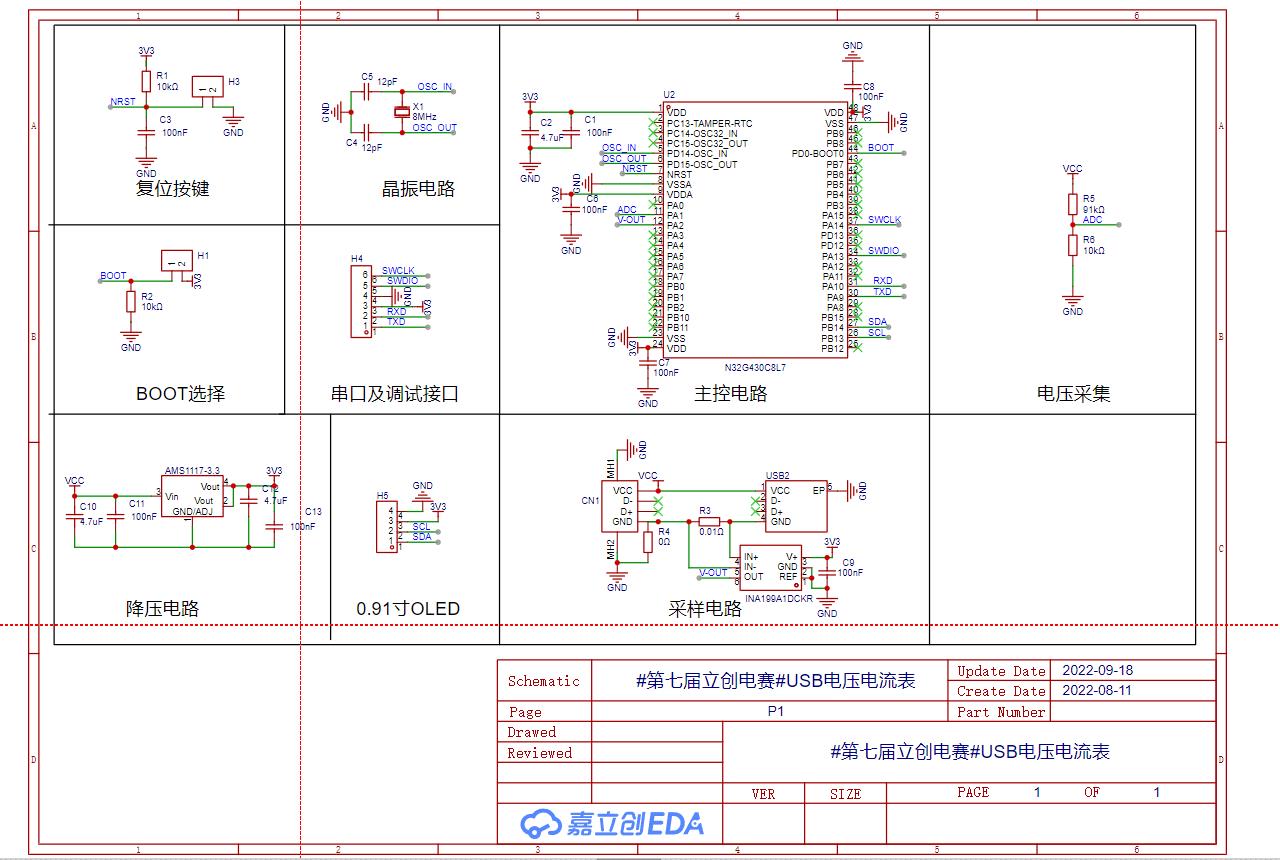

1)原理图
原理图是跟着视频做的。原理图视频
2)PCB绘制

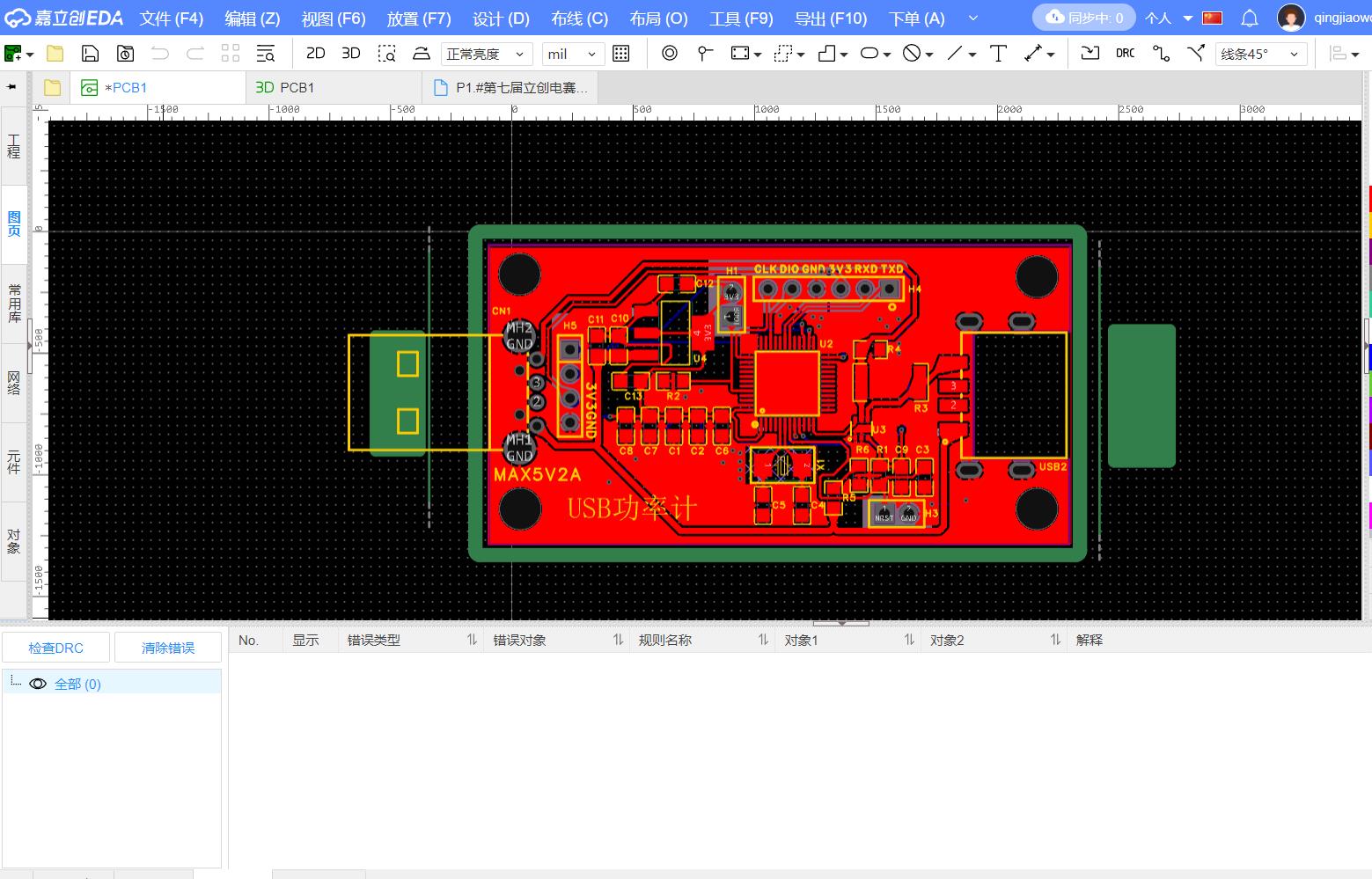

PCB的绘制主要是布局和布线,我是自己尝试布局和连线的,因为第一次尝试所以布局和布线比较丑。好在最后DRC没问题。

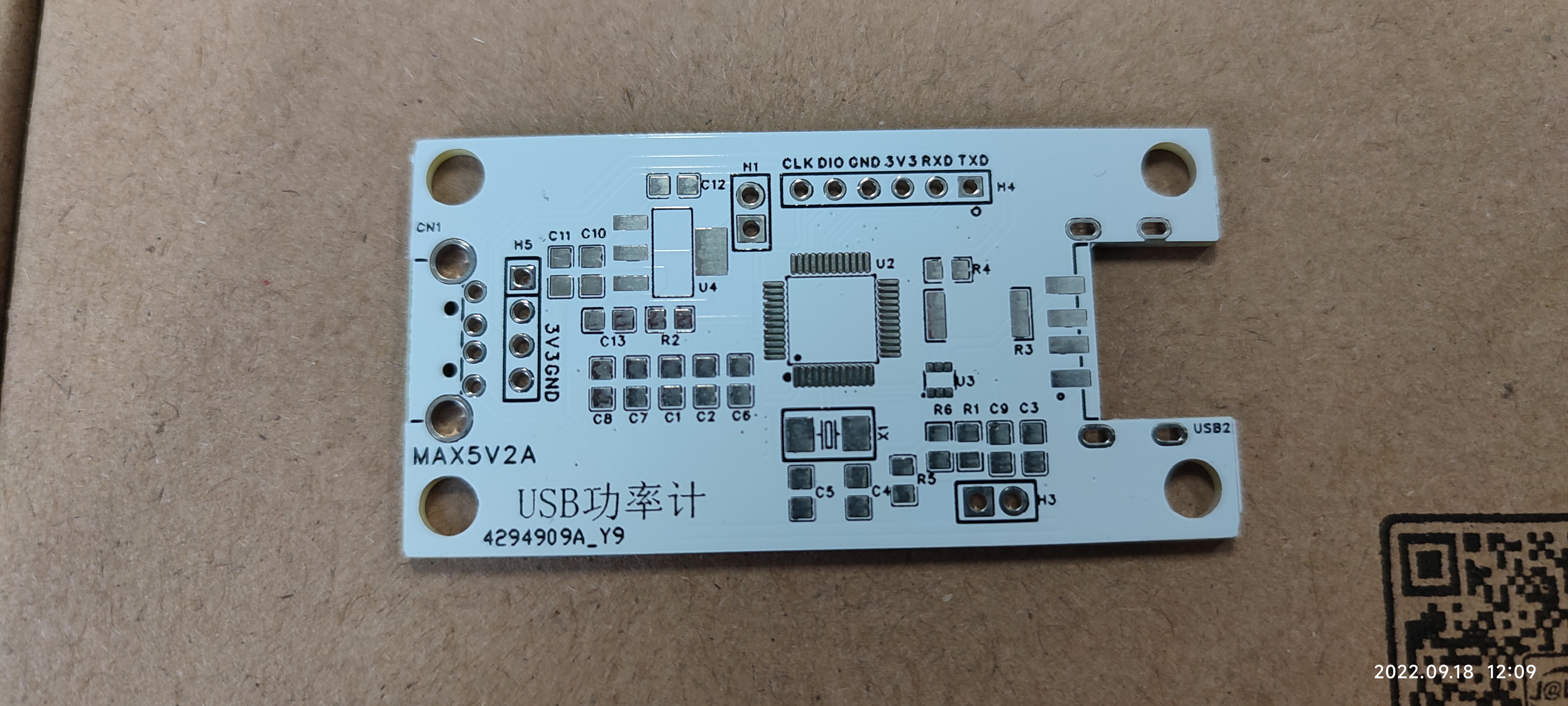

下面是PCB打样收到的实物我打样的是白色的板,还是要感谢嘉立创的每个月两次免费的打样机会。

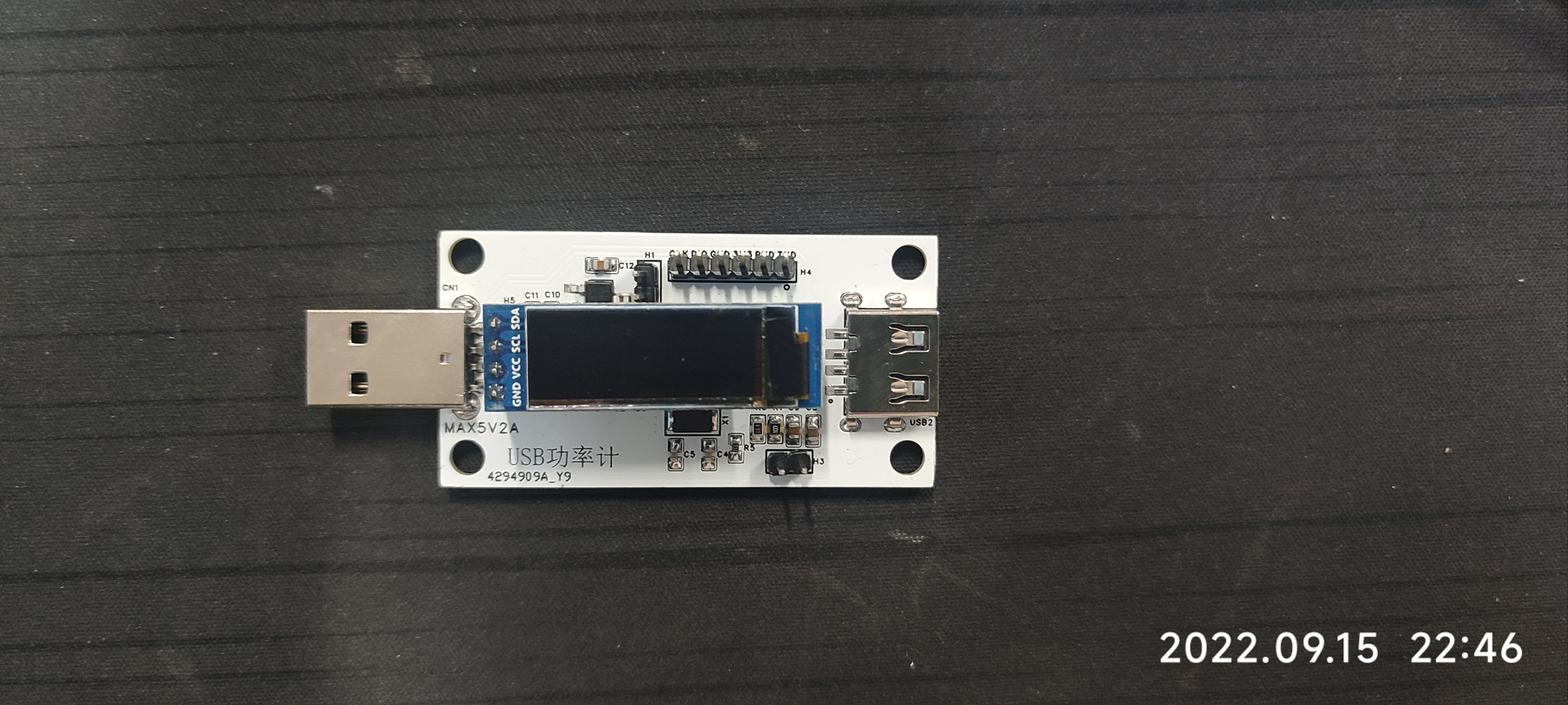

3)成品图
