老五家1.75元圆形屏gc9a01a转接板
2.4k
0
0
9
简介
只是一块简单的屏幕转接板【附件制板文件已更正】
简介：只是一块简单的屏幕转接板【附件制板文件已更正】开源协议
：GPL 3.0
创建时间：2024-04-13 14:53:56更新时间：2024-05-14 09:31:51
描述
原理图设计说明
把屏幕引脚与触摸引脚直接引出，cs引脚通过10k电阻对地下拉
PCB设计说明
驱动板为spi接口，屏幕内联座为DF37NB-24DS

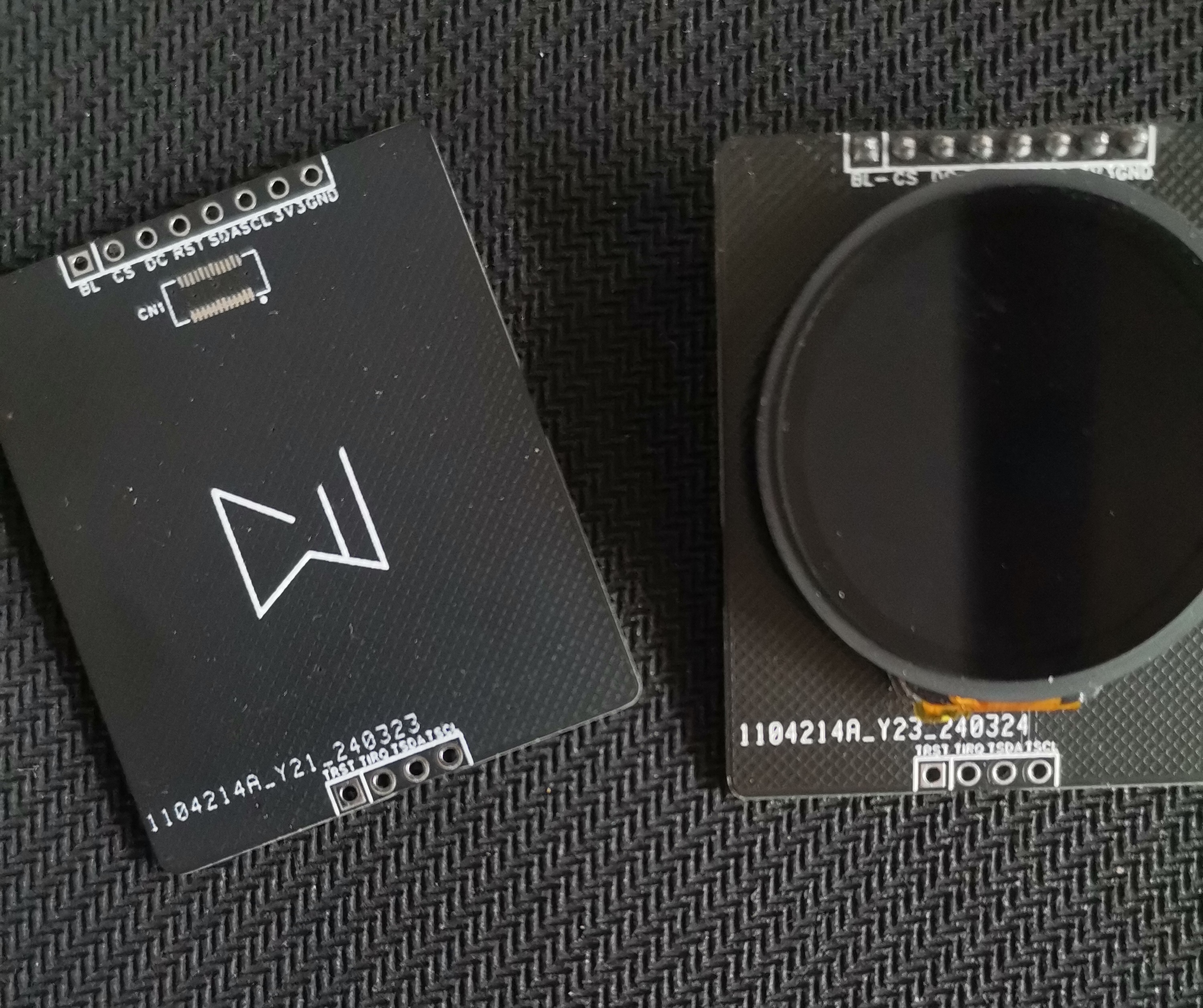

实物展示说明
注意事项
1.内联座小心焊接 2.之前附件制板文件粗心上传失误，已更正，多谢【mytest】用户的指正
其它附件上传

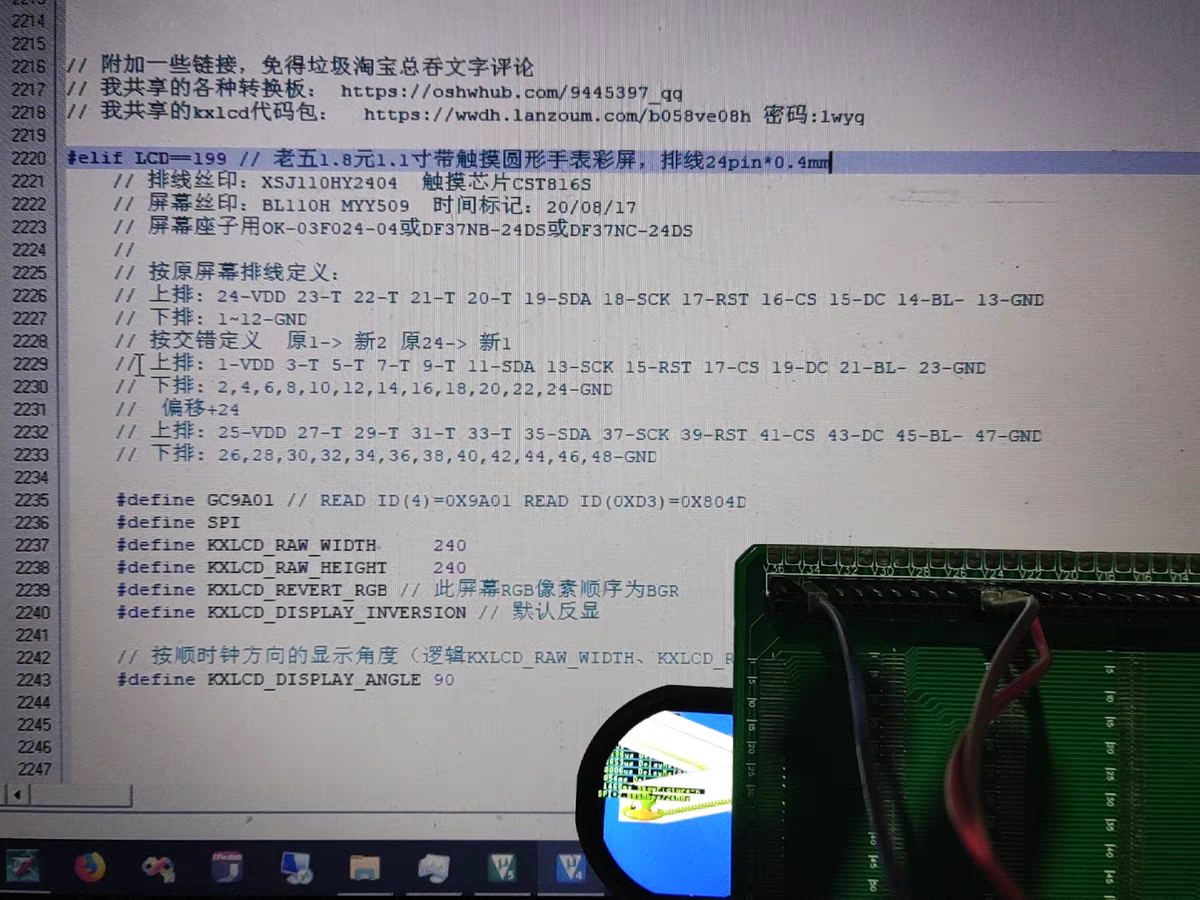

附大佬分享的图
