#训练营#数字示波器

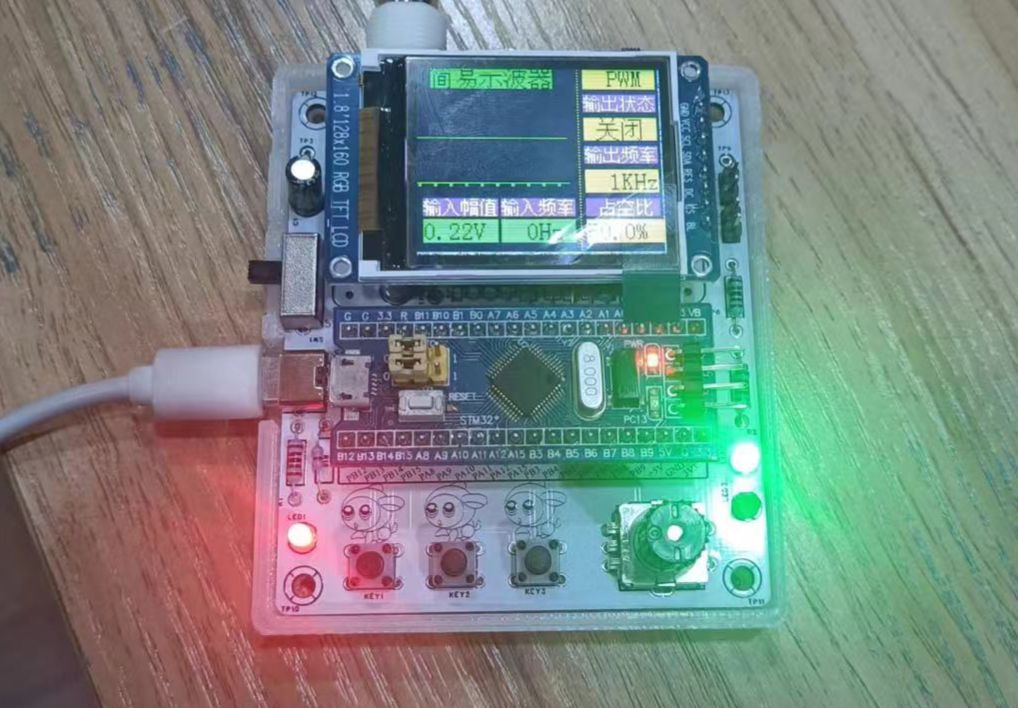

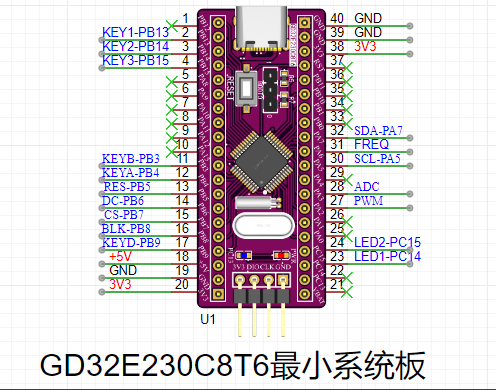

一、主控  GD32E230C8T6（STM32F103C8T6）

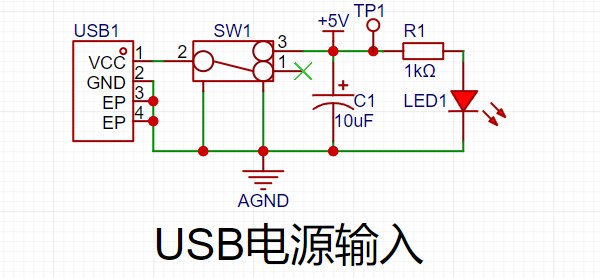

二、USB电源输入

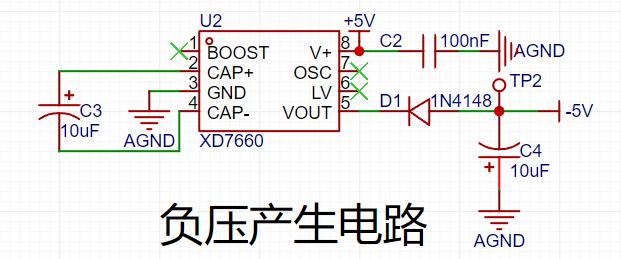

三、负压产生电路

XD7600是一种高性能的电压反转器芯片，可以用于产生负电压，同时，XD7600芯片具有高效率、低功耗和稳定的性能

XD7600的基本工作原理：

1. 输入电压：XD7600通常需要一个正电压输入作为供电，这个输入电压可以是直流电源或者电池。输入电压的大小通常在一定的范围内，芯片会根据输入电压的情况进行相应的控制

2. 内部电路：XD7600内部包含了一系列的电感、电容、开关管等元件，通过这些元件的组合和控制，实现了电压的反转和稳定输出。

3. 工作原理：当正电压输入到XD7600芯片时，芯片内部的控制电路会对输入电压进行变换和调节，产生一个负电压输出

4. 输出电压：XD7600的输出电压通常是一个稳定的负电压，可以根据具体的设计要求和控制参数进行调节

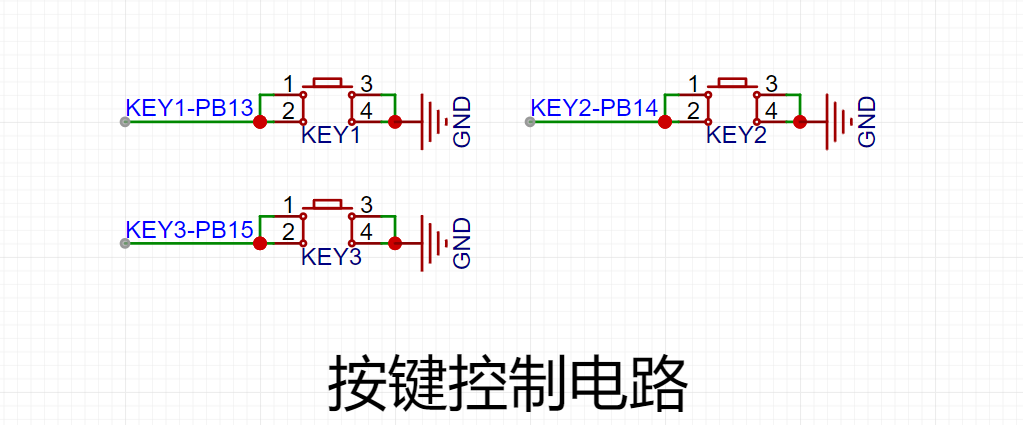

四、按键控制电路

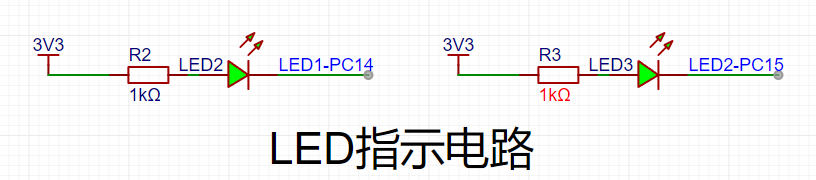

五、LED指示电路

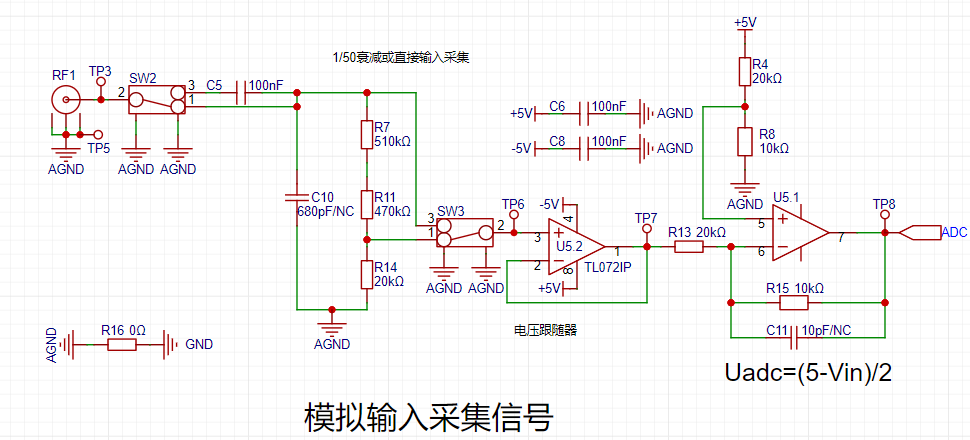

六、模拟输入采集信号



SW2开关2与1引脚连接时为DC直流输入检测

SW2开关2与3引脚连接时为AC交流输入检测

SW3为输入幅值衰减切换：

输入信号经过R7、R11、R14构成的分压网络将信号衰减到原来的1/50

L072IP：

L072IP是一种双运放集成电路，常用于音频放大、滤波、信号调理等应用

TL072IP的基本原理：

1. 双运放结构：TL072IP内部集成了两个独立的运算放大器，每个运放有非常高的输入阻抗和低的输出阻抗。这种双运放结构使得TL072IP适用于需要多个放大器的应用

2. 差分输入：TL072IP的每个运放都具有两个输入端，一个是非反相输入端（+）,另一个是反相输入端（-）。通过这两个输入端，可以实现对输入信号的放大、滤波和处理

3. 输入阻抗：TL072IP具有非常高的输入阻抗，可以减少对外部电路的影响，保持信号的稳定性和准确性

4. 输出阻抗：TL072IP的输出阻抗很低，可以驱动负载电阻，使得输出信号能够准确地传输到下游电路

5. 运算放大器特性：TL072IP的运算放大器具有高增益、宽带宽、低失真等特性，适用于需要高质量信号放大和处理的应用

TL072IP的特点：

TL072IP是一款常用的双运放集成电路，具有以下特点：

1. 高输入阻抗：TL072IP具有非常高的输入阻抗，可以减少对外部电路的影响，保持输入信号的稳定性和准确性

2. 低输出阻抗：TL072IP的输出阻抗很低，可以驱动负载电阻，使得输出信号能够准确地传输到下游电路

3. 高增益：TL072IP的运算放大器具有高增益特性，可以实现对输入信号的精确放大，适用于需要高放大倍数的应用

4. 宽带宽：TL072IP具有较宽的带宽，可以处理高频信号，适用于需要快速响应的应用

5. 低功耗：TL072IP在工作时消耗较少的功耗，适用于需要节能设计的电子产品

6. 双运放结构：TL072IP集成了两个独立的运算放大器，可以同时处理两路信号，适用于需要多个放大器的应用

7. 高性能：TL072IP的运算放大器具有低失真、高稳定性等特点，可以提供高质量的信号放大和处理

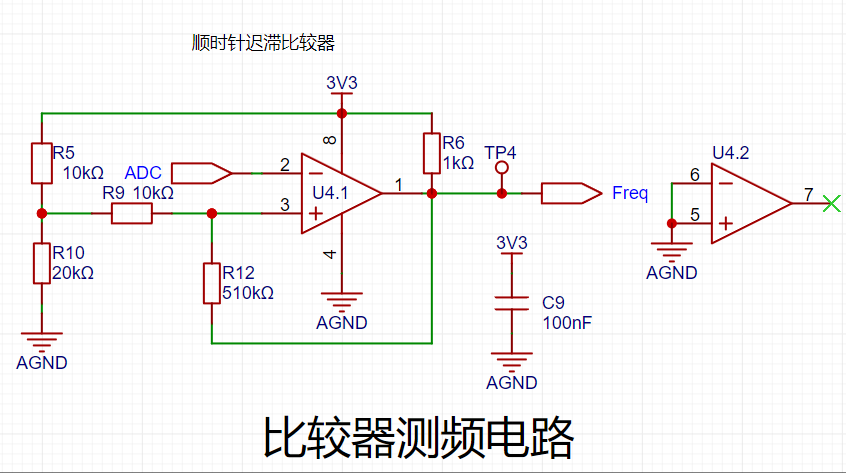

七、比较器测频电路



测量信号的频率，可以精确地计算信号的频率值。





八、PWM输出

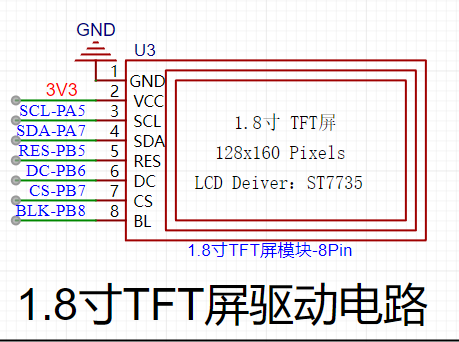

九、1.8寸TFT屏驱动电路

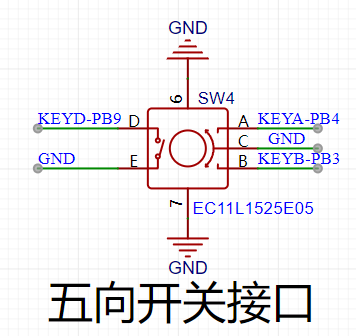

十、五向开关接口

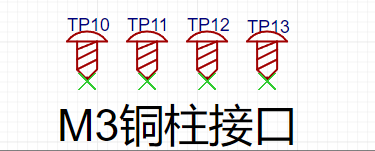

十一、铜柱接口
