以STC89C52RC为主控的嵌入式学习开发板
简介：以STC89C52RC为主控的嵌入式学习开发板开源协议
：GPL 3.0
创建时间：2023-05-19 20:52:12更新时间：2023-07-31 14:30:27
描述
开发板组件详情：
主控芯片为STC89C52RC
USB转串口芯片使用CH340C
外部电源降压芯片使用的LDO为AMS1117-5V(其他厂商的更好)：最大18V输入
5V-1A输出 电压电流
板载3.3V LDO型号为ME6211,最大500mA输出电流
外部接口及GPIO
USB插口使用USB-B
外部供电DC插口
所有GPIO均使用XH2.54排插引出
PCB设计

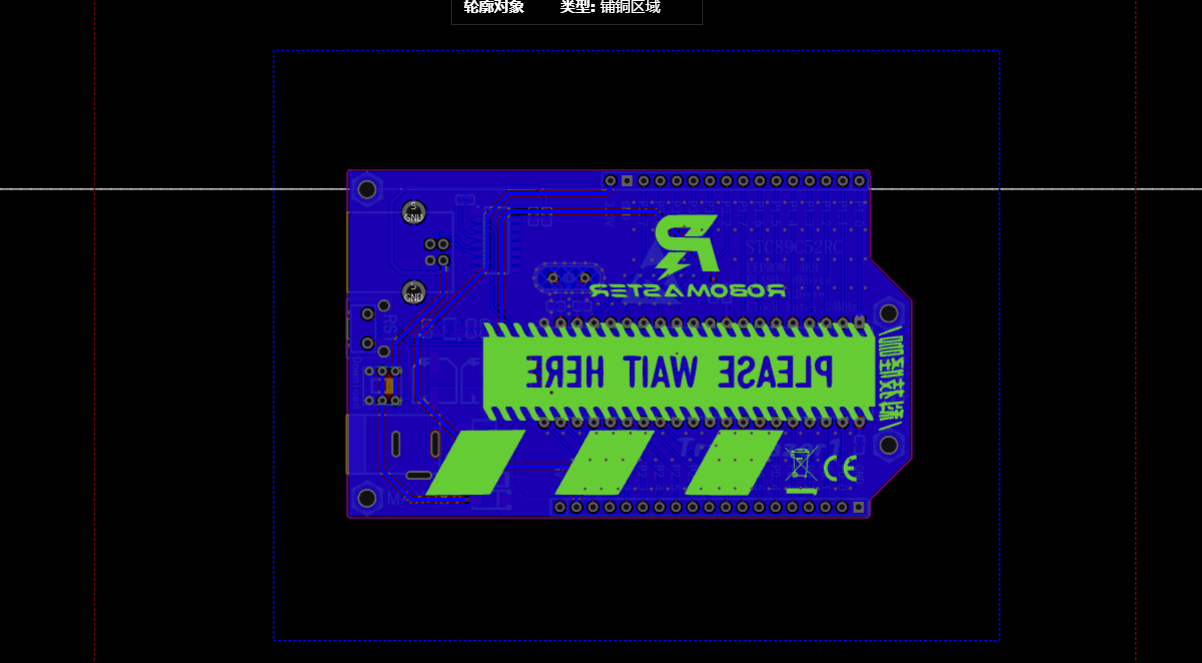

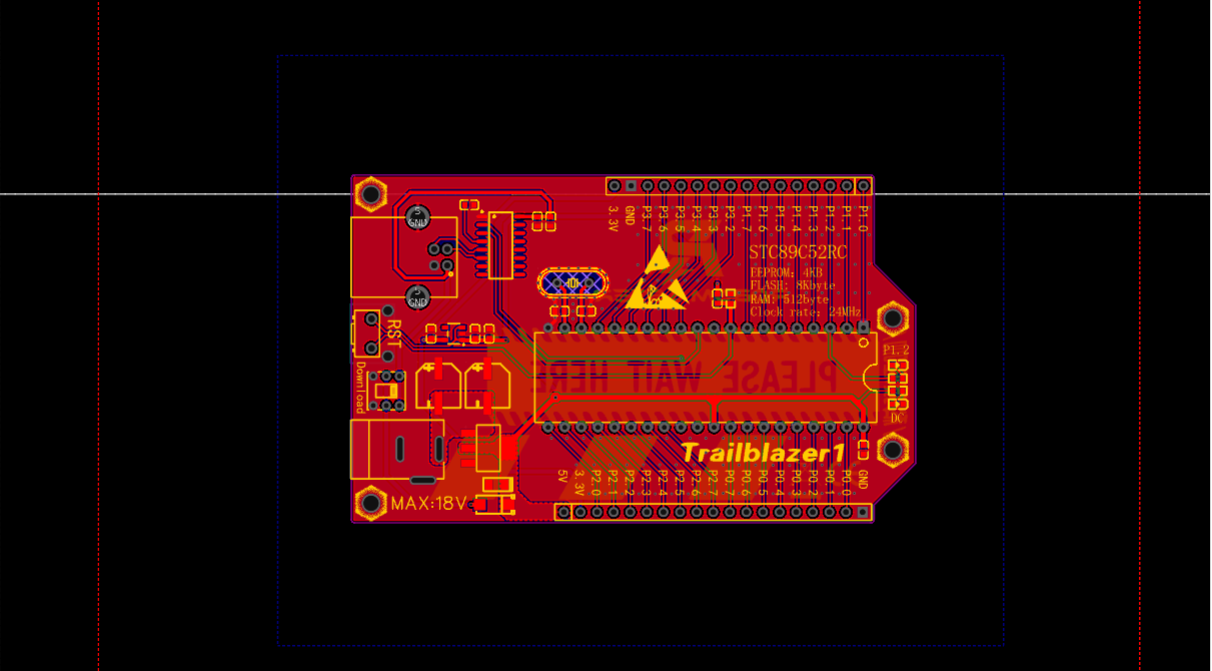

顶层
底层

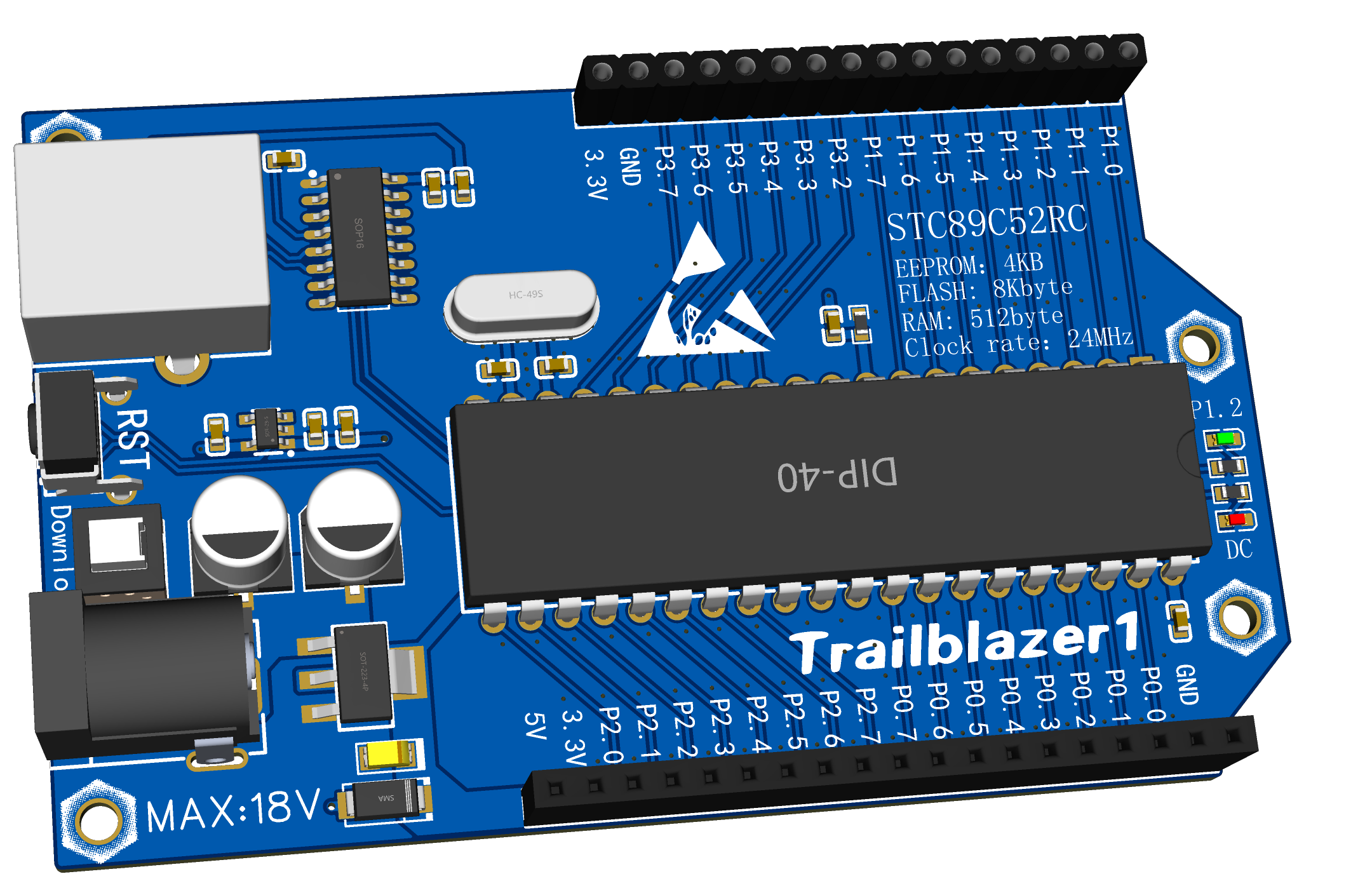

3D仿真图
底层
设计图
