基于RTD26xx设计的1080P 50PIN TTL液晶驱动板
2.9k
0
0
21
简介
液晶屏驱动板，可驱动50PIN的 TTL液晶屏，最大分辨率1920*1080.，集成了2A充电模块，USB3路扩展,1路 触摸屏接口，立体声音频输出。入群送固件，企鹅：1140901999
简介：液晶屏驱动板，可驱动50PIN的 TTL液晶屏，最大分辨率1920*1080.，集成了2A充电模块，USB3路扩展,1路 触摸屏接口，立体声音频输出。入群送固件，企鹅：1140901999开源协议
：GPL 3.0
创建时间：2023-04-28 10:50:16更新时间：2023-11-20 09:56:04
描述

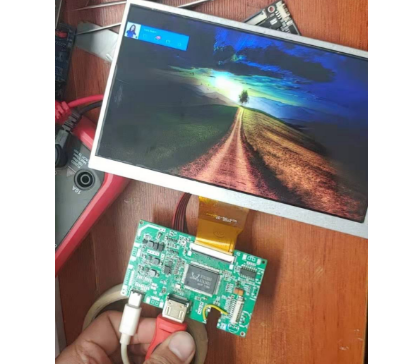

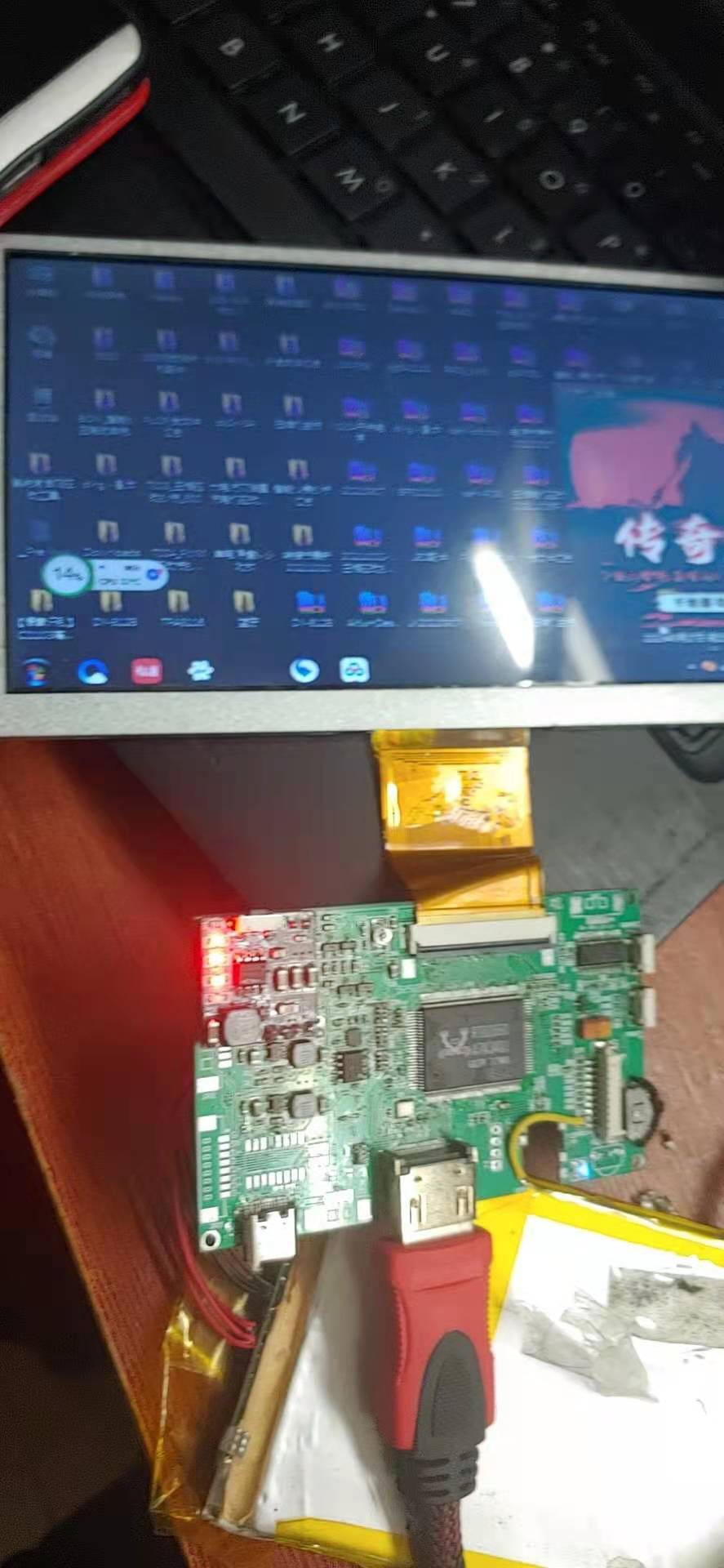

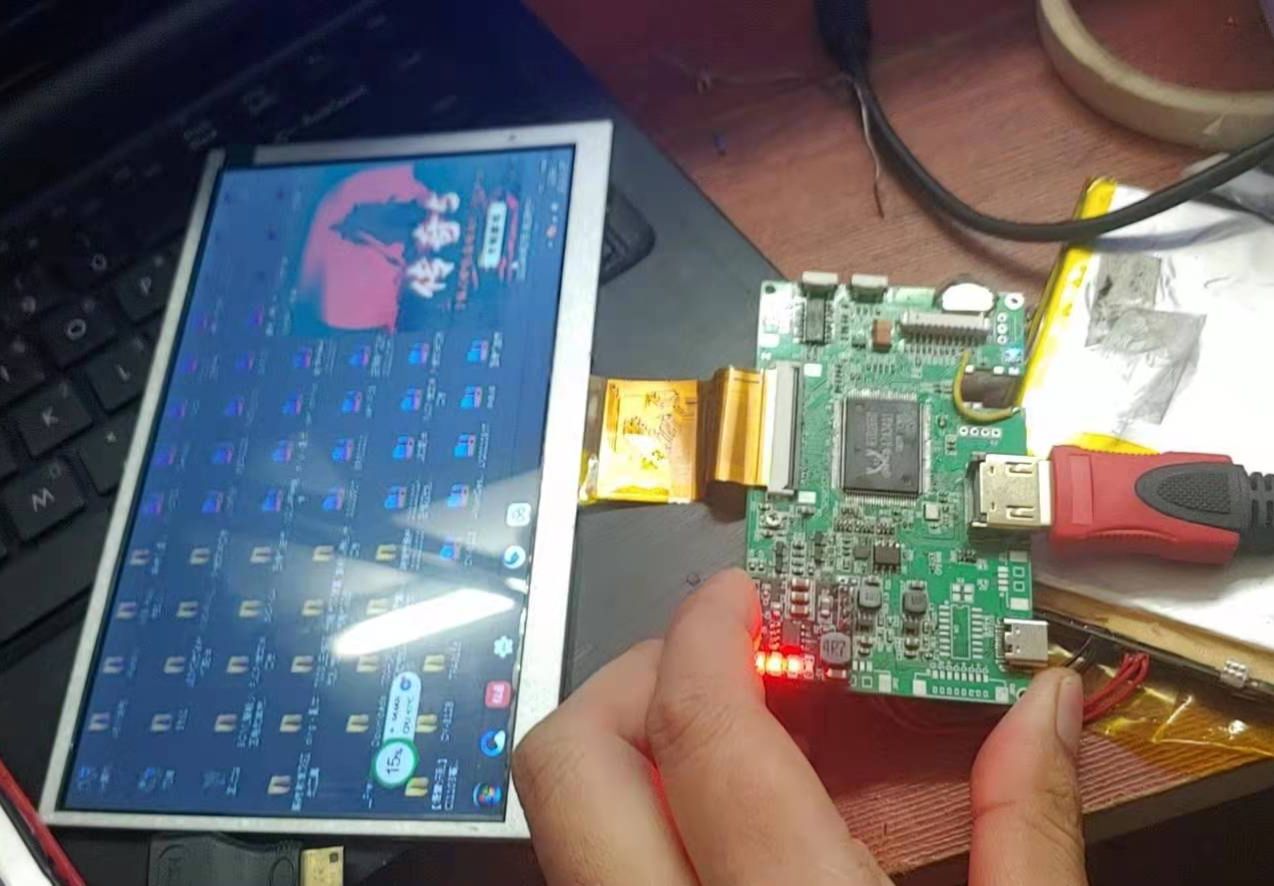

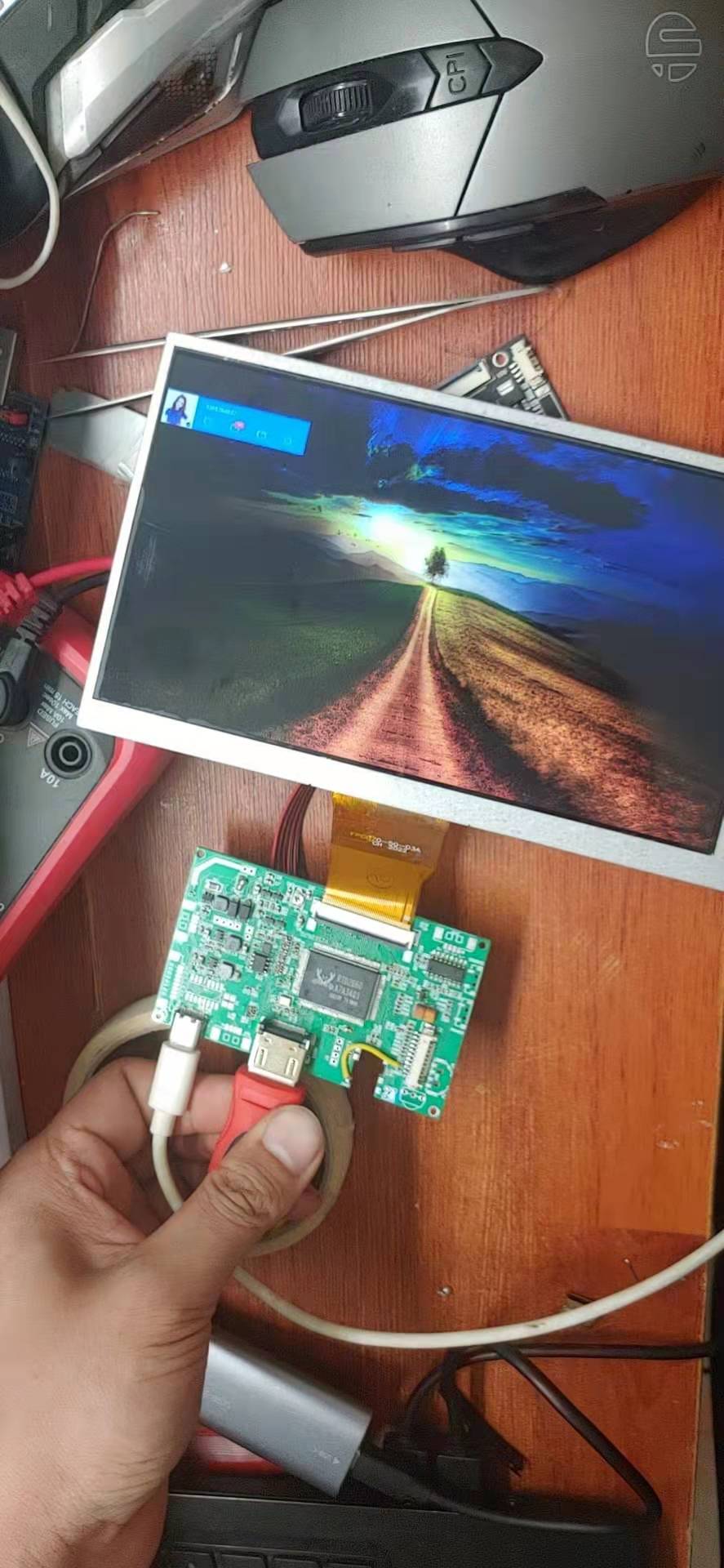

应用了官方的典型电路设计的TTL驱动板。支持7-10寸以内的TTL 50PIN RGB液晶屏。背光12V，亮度是可调的。目前增加了2A的充电模块，支持3.7V-4.2V锂电池供电，带有电量指示功能，整体板子加7寸液晶屏功耗20W以内。按键部分有信号选择，音量加减，菜单，开关机。音频输出是3W的立体声3.5MM输出。还设计了3路USB扩展，1路触摸屏4PIN1.25端口，支持TB上的4PIN电容式触摸屏。本产品已老化测试。功能正常，转载请注明出处。可以商用但是需要经跟我说一下。
今日更新：规格书以及原理图源码，都是很久以前收藏的，在附件分享给大家。由于这款板子我是根据原有电路进行修改的，很多功能都是后面我自己加进去的，所以源码跟我这款板子是不匹配的，仅供参考。
目前还在更新，BOM和资料及PCB附件里有，入群提供固件。，企鹅：1140901999
有问题可随时私

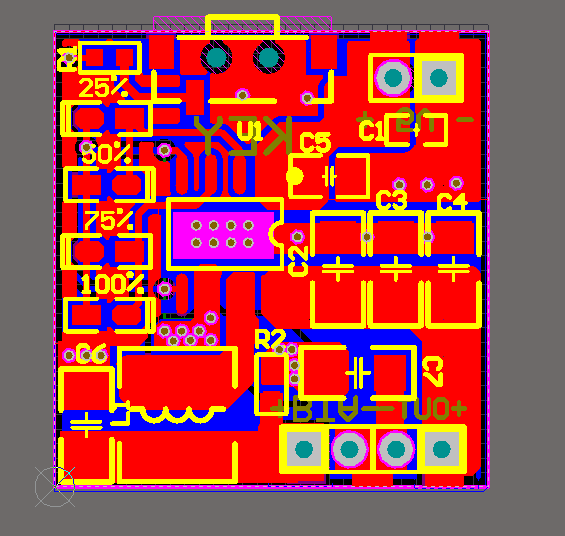

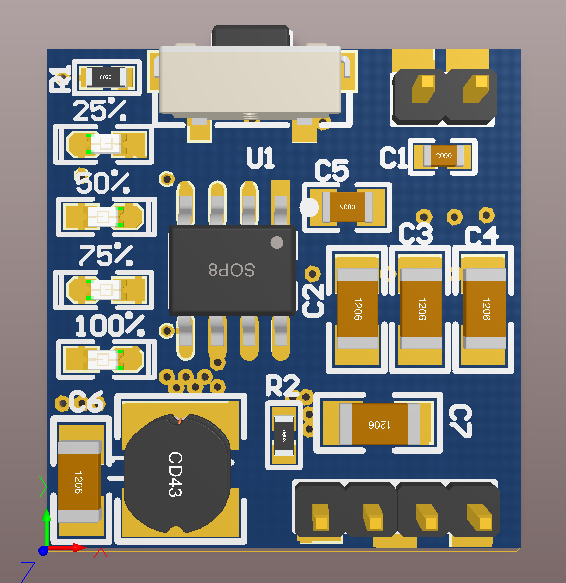

充电模块支持5V 2A输出，带电量指示用的IP5306方案

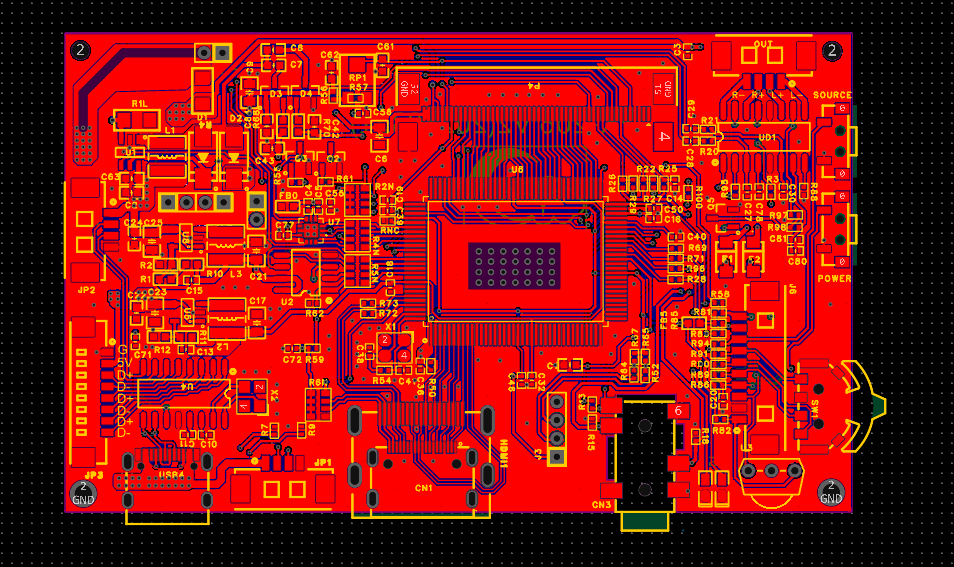

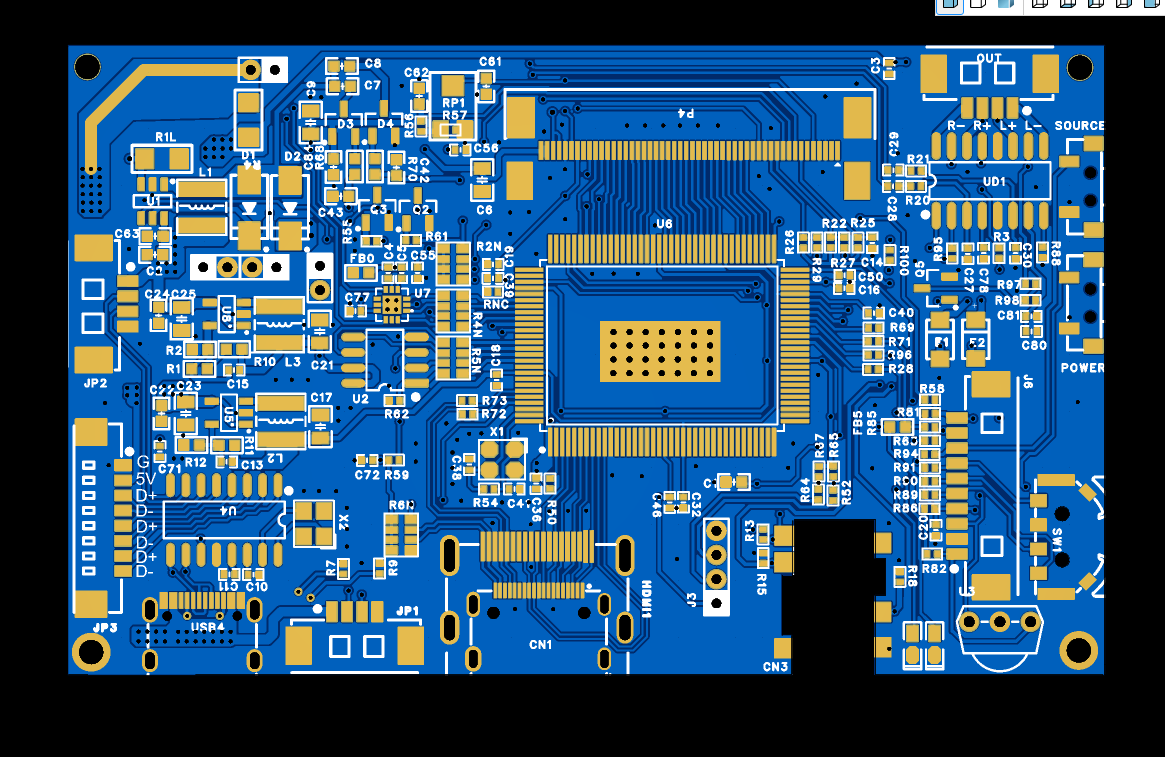

设计图
