DAP Miniwiggler 英飞凌Tricore系列单片机下载/调试器
简介：DAP Miniwiggler 英飞凌Tricore系列单片机下载/调试器开源协议
：CERN Open Hardware License
创建时间：2023-12-11 14:51:09更新时间：2023-12-14 11:48:09
描述
⚠️注意
本工程使用KiCad绘制，所以说没有lceda无条件免费打板，原理图预览在最下面，还请各位注意。
如果想打板子的话请直接用下面的Gerber，lceda里面的PCB是导入进去的，仅供预览。
BOM表也在下面，请不要使用自动导出的版本
本工程在硬创社首次发布,可以前往硬创社支持我
一、产品简介
本项目基于FT2232HL芯片制作的miniWiggler，可用于英飞凌系列单片机下载与调试。
二、应用场景
- miniwiggler仿真器是一款高性能，低成本高效率的调试工具；
- miniwiggler是目前英飞凌单片机主流的开发工具。
- miniwiggler适合参加智能车英飞凌相关组别使用
三、产品概述
- 该仿真器使用FT2232HL芯片。
- 仿真器支持AURIX Development Studio/Memtools；
四、产品参数
- 主控芯片：FT2232HL；
- 支持USB2.0的Type C高速通讯接口；
- 支持USB热插拔，支持DAP热插拔；
- 只支持10-Pin DAP接口；
- 有串口;

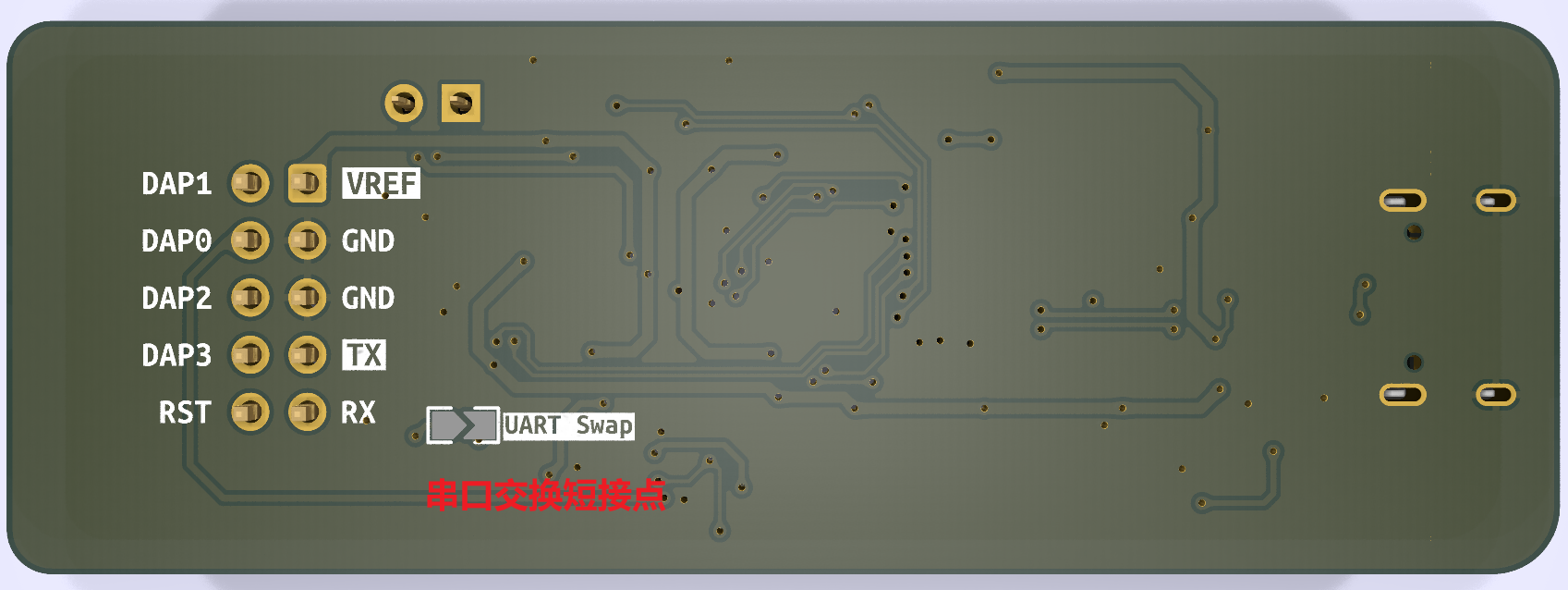

两层板PCB设计，尺寸大致为：69mm*24mm;
五、使用说明
Type c数据线连接电脑，DAP引脚按需求连接至开发板进行程序下载。
六、备注
该下载器需要下载驱动以及固件，具体见附件。
七、原理图/测试视频
