0718电压电流表训练营

设计背景
       ADC（Analog-to-Digital Converter，即模拟-数字转换器)是电子系统中不可或缺的关键组件，它将连续的模拟信号转换为数字信号，为数字处理和分析提供了可能。ADC在信号转换、测量与数据采集、控制系统输入以及通信与信号处理等方面发挥着重要作用，其广泛的应用促进了各行业电子设备的智能化和精确控制，是推动现代科技进步的关键因素之一。
数字电压电流表结合了ADC的技术与电路测量原理，能够精确地将模拟的电压电流信号转换为数字显示，便于电子工程师直观读取和分析。这种设备不仅提高了电路测量的准确性和效率，还帮助工程师更好地理解电路行为，是进行电子设计和故障排查的得力助手，对电子工程师的工作具有重要的辅助作用。在产品应用上，数字电压电流表确保了电路设计的准确性和安全性，同时也为产品的质量控制和后期维护提供了有力支持。

MCU选型

CW32在本项目中的重要优势

• 宽工作温度：-40~105℃的温度范围
• 宽工作电压：1.65V~5.5V （STM32仅支持3.3V系统）
• 超强抗干扰：HBM ESD 8KV 全部ESD可靠性达到国际标准最高等级（STM32 ESD2KV）
• 本项目重点-更好的ADC：12位高速ADC 可达到±1.0LSB INL 11.3ENOB 多种Vref参考电压... ...（STM32仅支持VDD=Vref）
• 稳定可靠的eFLASH工艺。

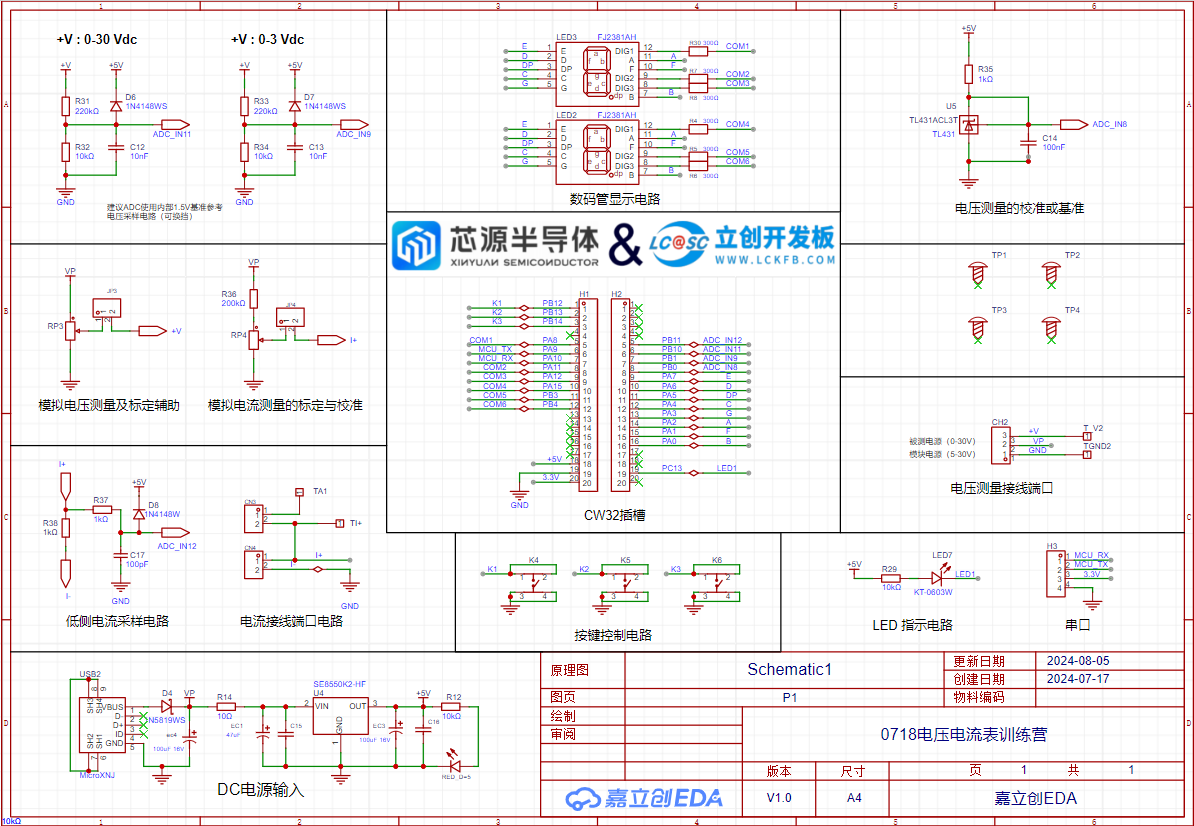

原理图

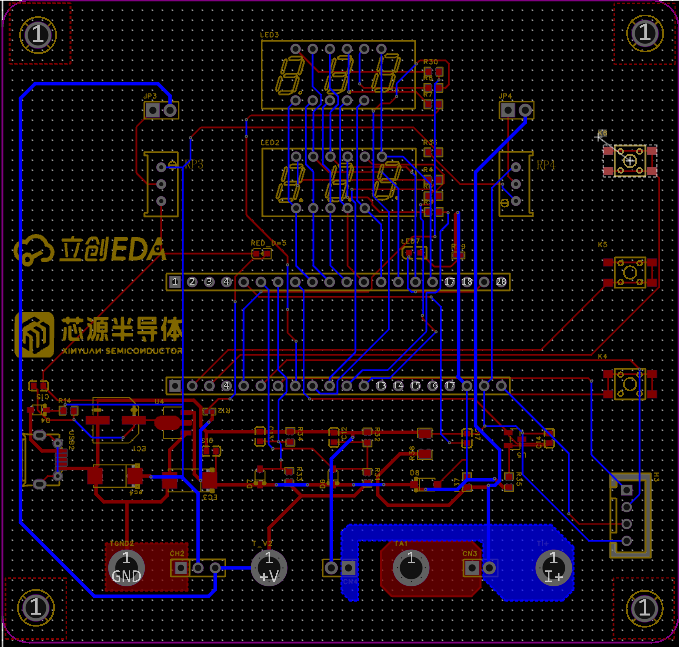

PCB

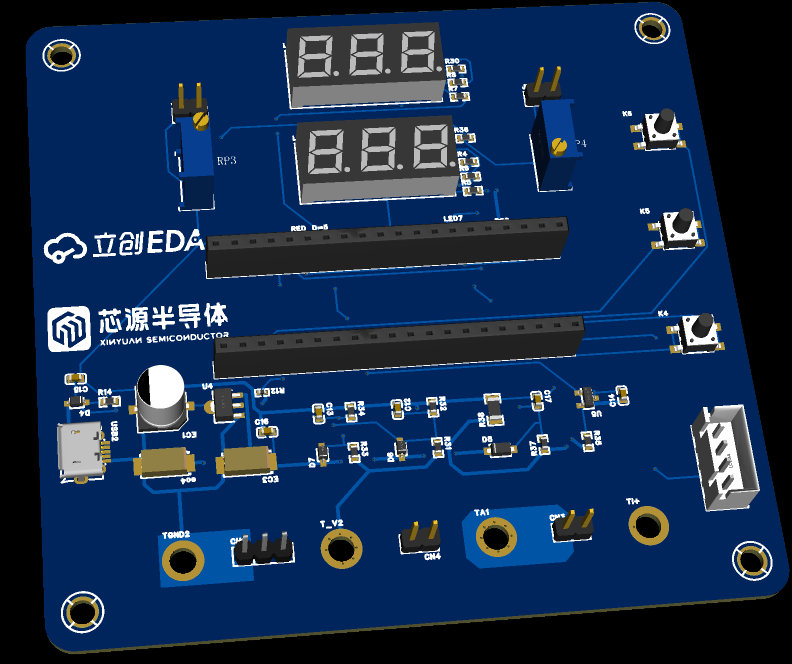

3D预览图

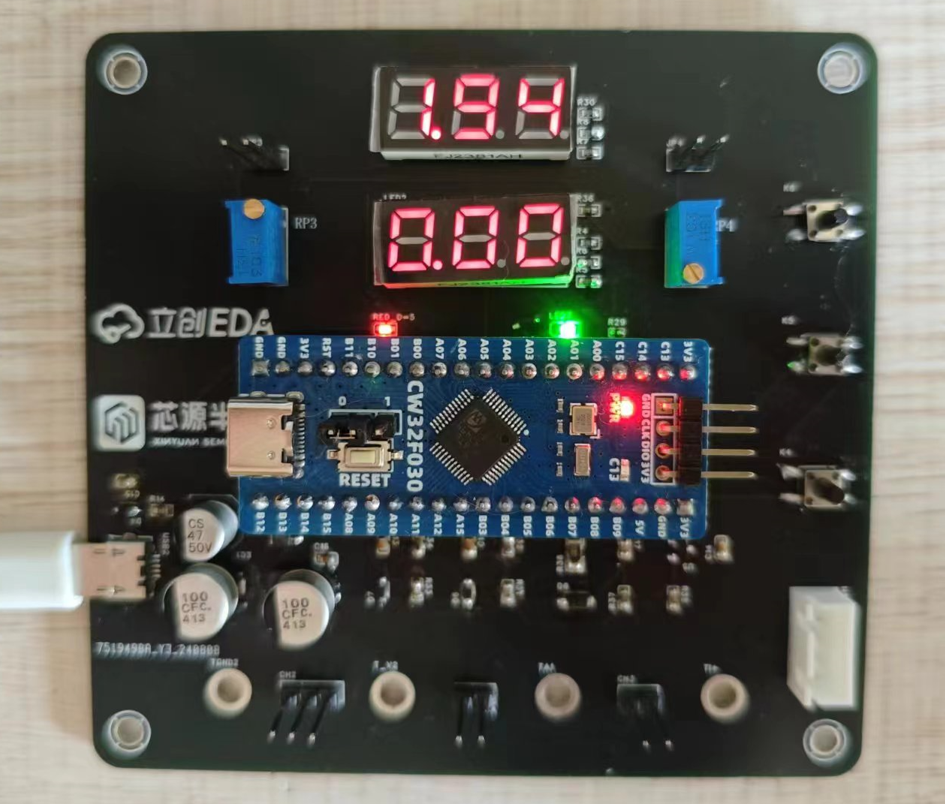

实物图

总结：第一次搞硬件，许多地方设计的不合理，micro_USB太靠中间、电容封装选择错误、以及按钮选型错误。焊接方面使用了加热台，因为锡浆放多了导致焊的十分丑，功能还算正常。之后会不断学习一直进步，感谢嘉立创感谢武汉芯源半导体。烧录文件和bom清单在附件，忘指正。
