标准版 【ART-Pi】电源方向：大电流双向DC/DC变换器
简介：art-pi的大电流双向DCDC变换器扩展板。 功能1：双向DCDC变换器的双向电感电流采样，正反向采样 功能2：双向DCDC两侧的电源采样 功能3：输出两路带有死区保护的igbt驱动pwm信号
开源协议: GPL 3.0
工程来源: 克隆自 【ART-Pi】电源方向：高压双向DC/DC变换器
描述
利用非线性控制算法提高双向DCDC变换器充放电切换速度，低压是储能蓄电池吗，高压侧为直流母线或用电负载。
是自己硕士课题，之前用Dspace实现了验证，正好现在有art-PI的机会，做一个实物，核心是充放电的算法，附GUI触摸屏操作人机交互接口。
功能1：双向电流采样部分
使用la25 霍尔传感器采集电流，同时基于基尔霍尔电流定律抬高采样电压

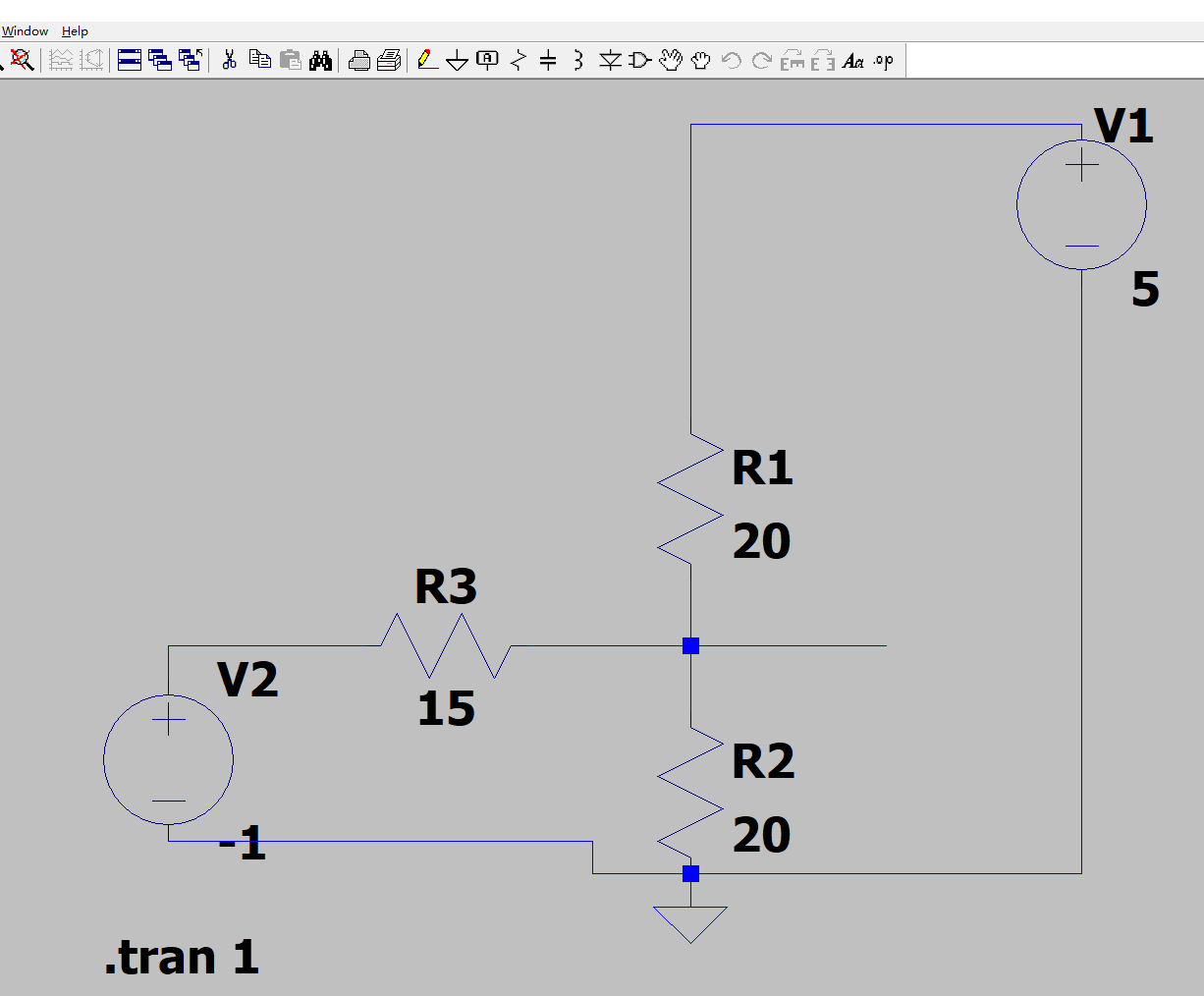

基本原理如下1图所示
图1： 电压抬高原理
本设计所用相关参数见图2
r1=20K r2=20K r3=15K
**
Vout=1.5V+0.4*Vin
**
图2 本设计所用设计参数

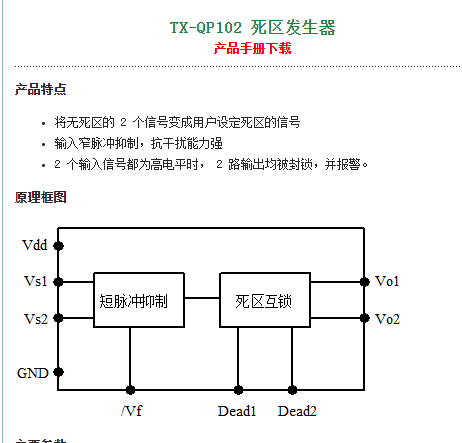

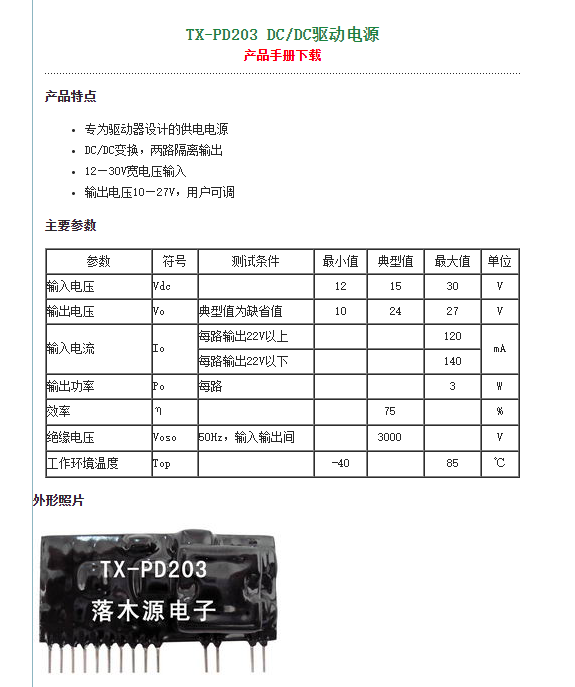

功能2：电压采样 使用LV25p采样。安装了滑动变阻器进而可比较灵活调节采样比例 功能3：带有死区保护的两路IGBT驱动PWM信号 使用IC 国产落木源芯片 死区信号隔离IC：落木源TX-QP102  igbt驱动所需两路隔离供电电压IC：落木源**TX-PD203 DC/DC驱动电源**

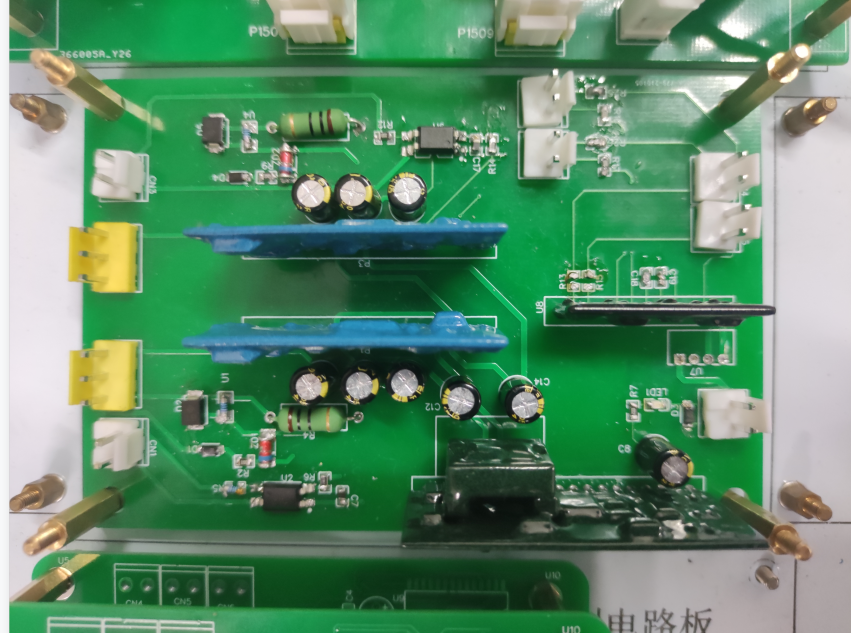

igbt驱动IC：KA962  板子是好使的 之前实验室做的板子如下所示  淘宝店铺购买链接 [https://item.taobao.com/item.htm?spm=a1z10.1-c.w4004-1357102896.4.33285f8b6PA7Mn&id=8065001635](https://item.taobao.com/item.htm?spm=a1z10.1-c.w4004-1357102896.4.33285f8b6PA7Mn&id=8065001635)
功能2：电压采样 使用LV25p采样。安装了滑动变阻器进而可比较灵活调节采样比例 功能3：带有死区保护的两路IGBT驱动PWM信号 使用IC 国产落木源芯片 死区信号隔离IC：落木源TX-QP102  igbt驱动所需两路隔离供电电压IC：落木源**TX-PD203 DC/DC驱动电源**
igbt驱动IC：KA962  板子是好使的 之前实验室做的板子如下所示  淘宝店铺购买链接 [https://item.taobao.com/item.htm?spm=a1z10.1-c.w4004-1357102896.4.33285f8b6PA7Mn&id=8065001635](https://item.taobao.com/item.htm?spm=a1z10.1-c.w4004-1357102896.4.33285f8b6PA7Mn&id=8065001635)
