标准版 DIY点锡膏机

简介:DIY点锡膏机,娱乐产品,实际应用价值不高,出锡不是很稳定,玩玩即可。

开源协议: GPL 3.0

工程来源: 克隆自 OLED笔

发布时间:2021-10-01 16:55:13
  • 1.6w
  • 86
  • 212
描述

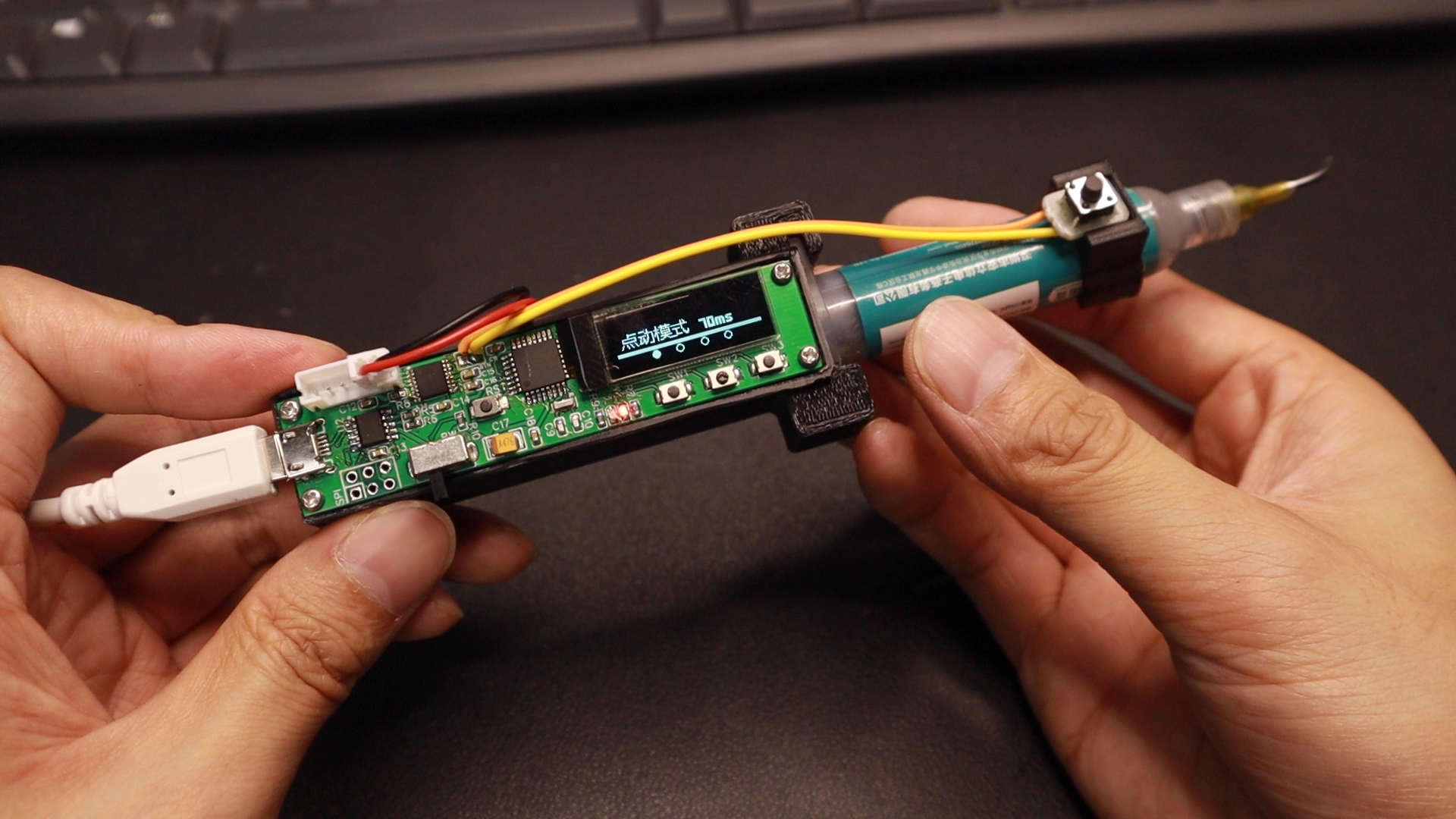

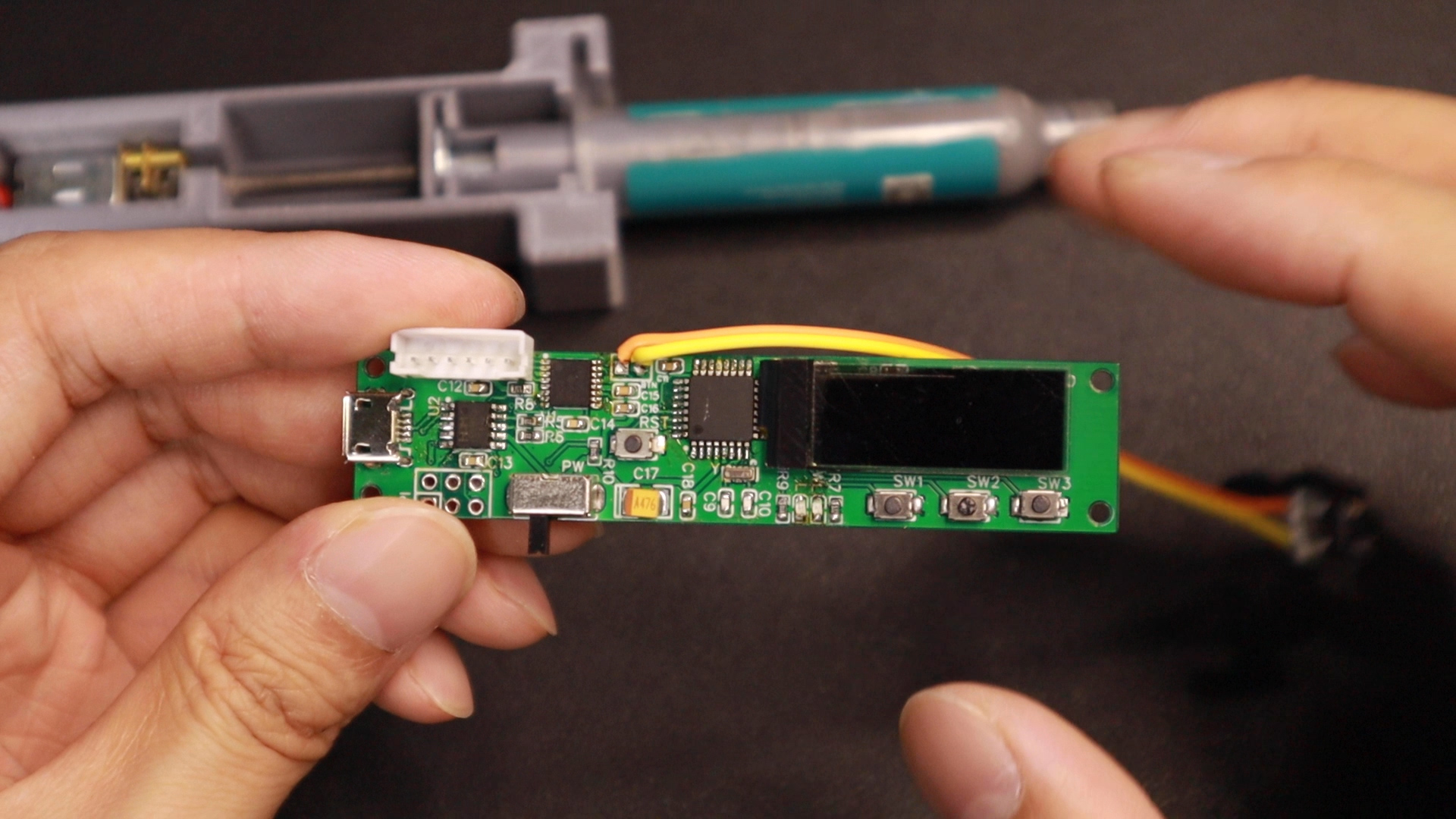

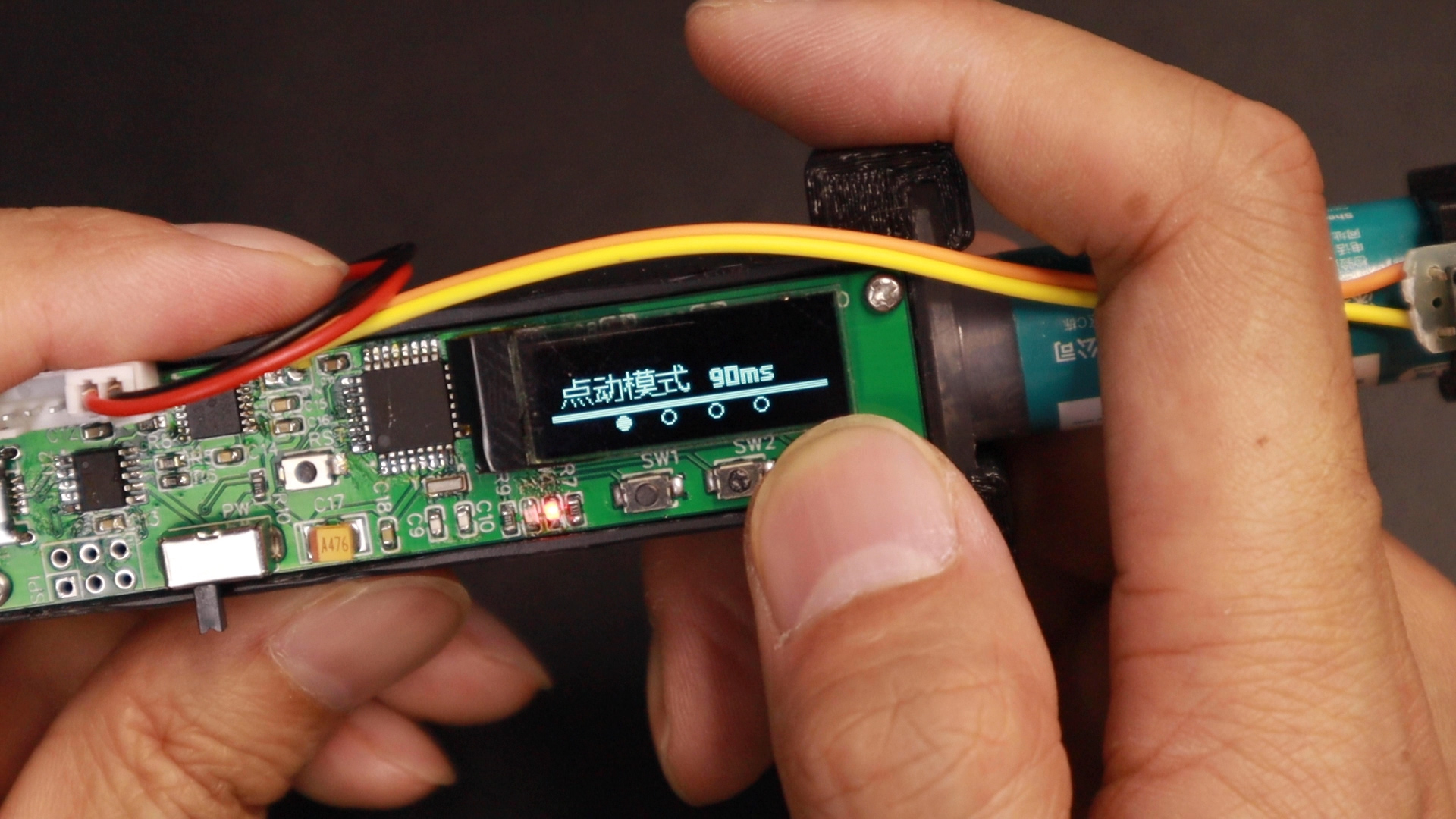

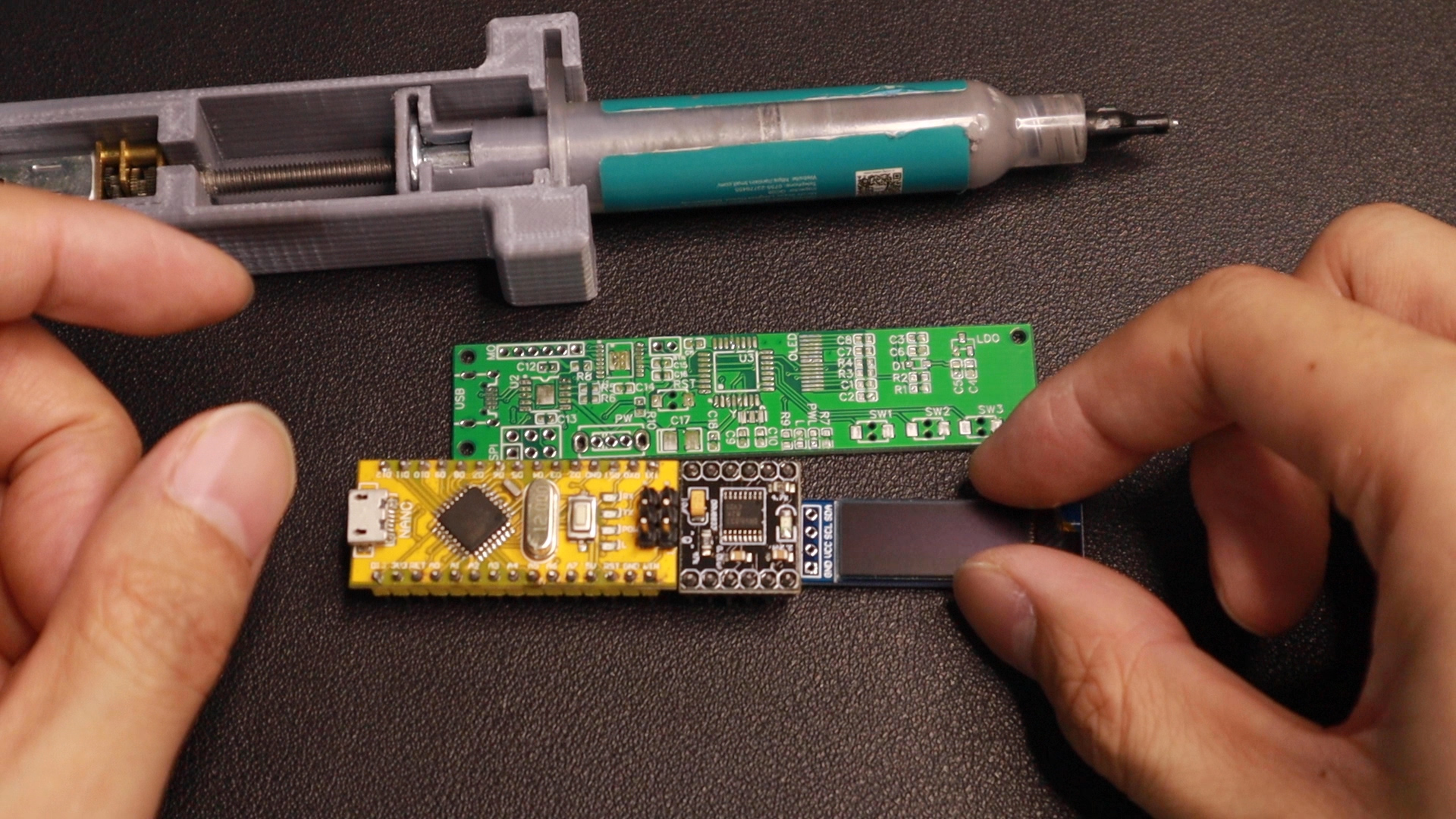

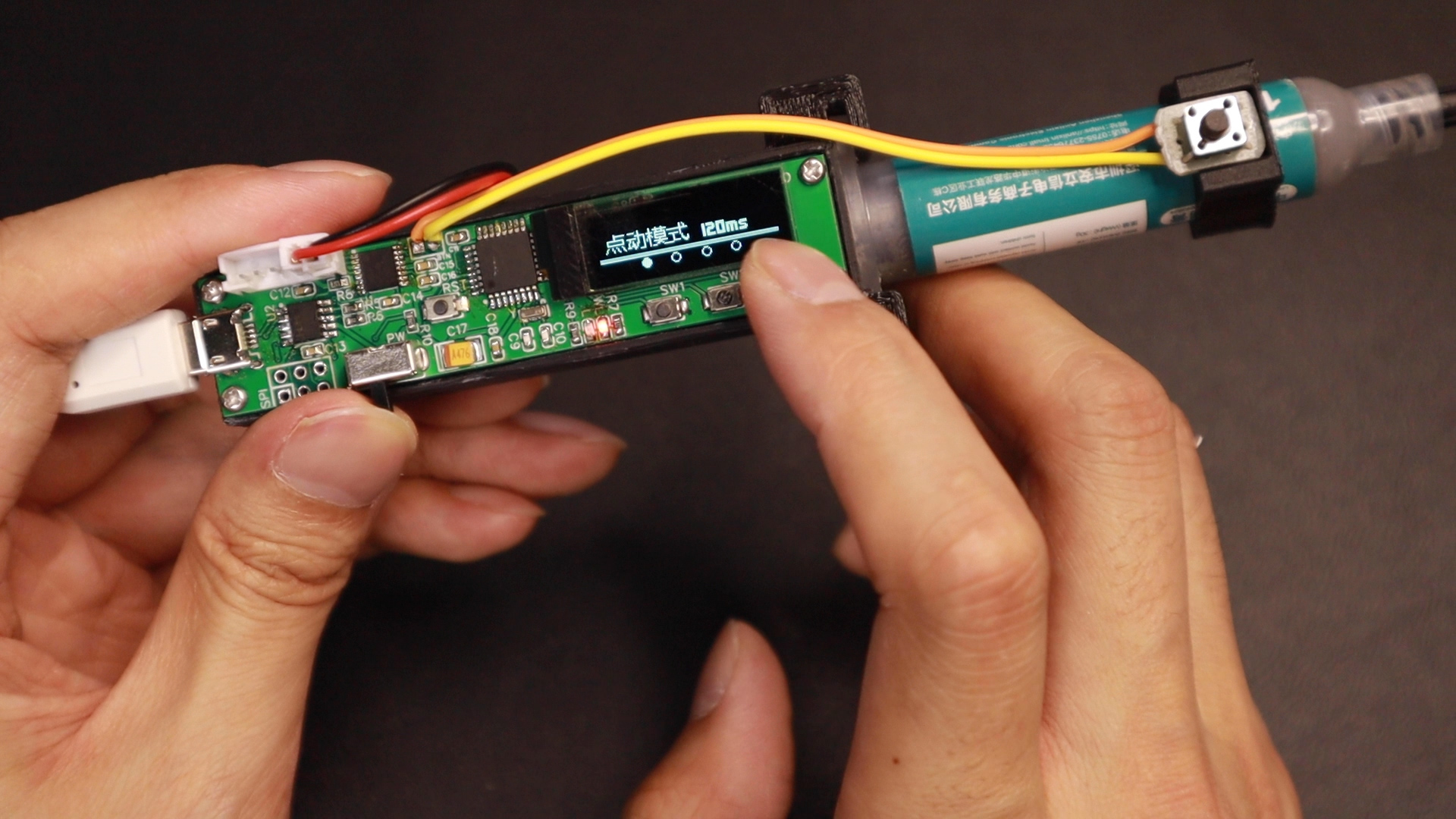

该主板是由arduino nano 、drv8833、0.91寸OLED显示屏,三个模块的原理图重新组合而成。可以根据的调整延时时间来控制丝杆N20减速电机,定量挤出锡膏,根据网友建议增加了回抽功能,挤出延时和回抽延时都可以通过OLED显示屏进行调节,参数保存至eeprom断电不丢失数据。

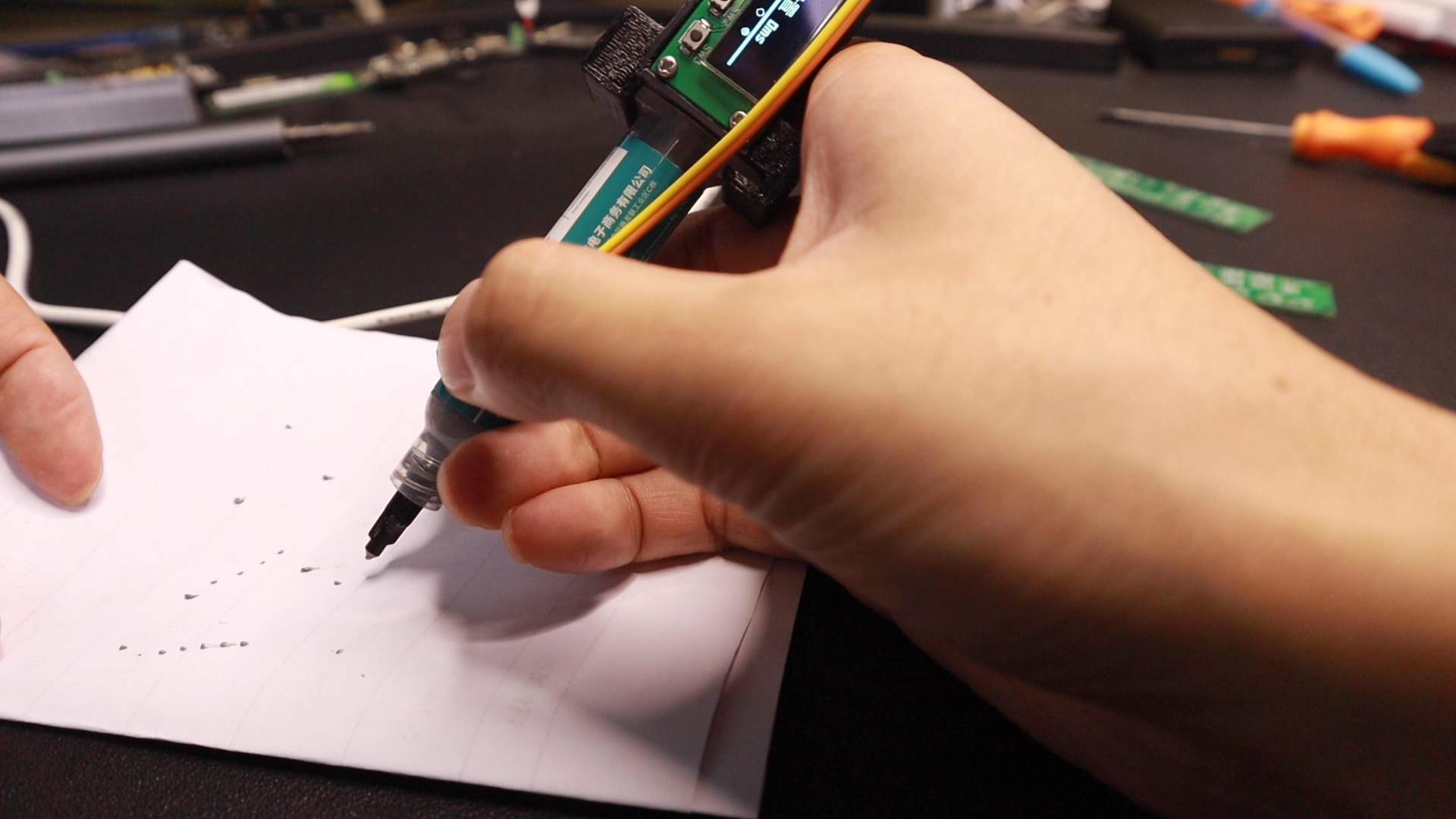

实测挤出效果一般,但是比用手直接挤要优雅的多,共大家娱乐玩玩,不要太认真。



设计图
原理图
1 /
PCB
1 /
暂无
ID Name Designator Footprint Quantity BOM_Manufacturer Part
1 MF254V-11-02-0743 BTN HDR-TH_2P-P2.00-V-F-1 1 MF254V-11-02-0743
2 104pf0.1uf C1,C5,C12,C13,C16,C18 C0603 6 CC0805KRX7R9BB104
3 4.7uF C2,C4,C6 C0603 3 CL10A105KP8NNWC
4 2.2nF C3,C14 C0603 2 CC0805KRX7R9BB104
5 105pf 1uF C7,C8 C0603 2 CL10A105KP8NNWC
6 22pF C9,C10 C0603 2 CC0805KRX7R9BB104
7 100nF C11 C0603 1 CC0805KRX7R9BB104
8 22uF C15 C0603 1 CC0805KRX7R9BB104
9 47uF C17 CAP-SMD_L3.5-W2.8-R-RD 1 CA45-B-10V-47UF-K
10 IN4148WS D1 SOD-323_L1.8-W1.3-LS2.5-RD 1 IN4148WS
11 Red L,PWL LED0603-RD_RED 2 FC-2012HRK-620D
12 SC662K-3.3V LDO SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR 1 SC662K-3.3V
13 A2005WV-6P MO HDR-TH_6P-P2.00-V-M 1 A2005WV-6P
14 SSD1306-14PIN_0.91_JX COPY OLED OLED_12832 1 SSD1306-14Pin_JX
15 SS12D07VG2 PW SW-TH_SS12D07VG4 1 SS12D07VG2
16 560k R1 R0603 1 RC0603FR-074R7L
17 4.7 R2,R3,R4 R0603 3 RC0603FR-074R7L
18 1K R5,R6,R9 R0603 3 0805W8F1001T5E
19 5.1K R7,R8 R0603 2 WR08X332 JTL
20 10K R10 R0603 1 0805W8F1002T5E
21 TS-KG88C-ART25F RST,SW1,SW2,SW3 SW-SMD_L4.0-W2.9-LS4.8 4 TS-KG88C-ART25F
22 PZ254 SPI HDR-TH_6P-P2.54-V-M-R2-C3-S2.54-2 1 PZ254-2-03-Z-8.5
23 DRV8833PWP U1 TSSOP-16_L5.0-W4.4-P0.65-LS6.4-BL-EP 1 DRV8833PWP
24 CH340K U2 ESOP-10_L4.9-W3.9-P1.00-LS6.2-BL-EP 1 CH340K
25 ATMEGA328P-AU U3 TQFP-32_L7.0-W7.0-P0.80-LS9.0-BL 1 ATMEGA328P-AU
26 U254-051T-4BH83-F1S USB MICRO-USB-SMD_MICRO-USB-A17 1 U254-051T-4BH83-F1S
27 16MHZ Y X3-SMD-3.6X1.3X0.8MM 1 CSTCE16M00G55-RO
