简介
基于IP5389-bz的3串21700移动电源方案
简介：基于IP5389-bz的3串21700移动电源方案开源协议
：CC-BY-NC-SA 3.0
创建时间：2022-07-21 19:09:51更新时间：2022-10-06 12:28:47
描述

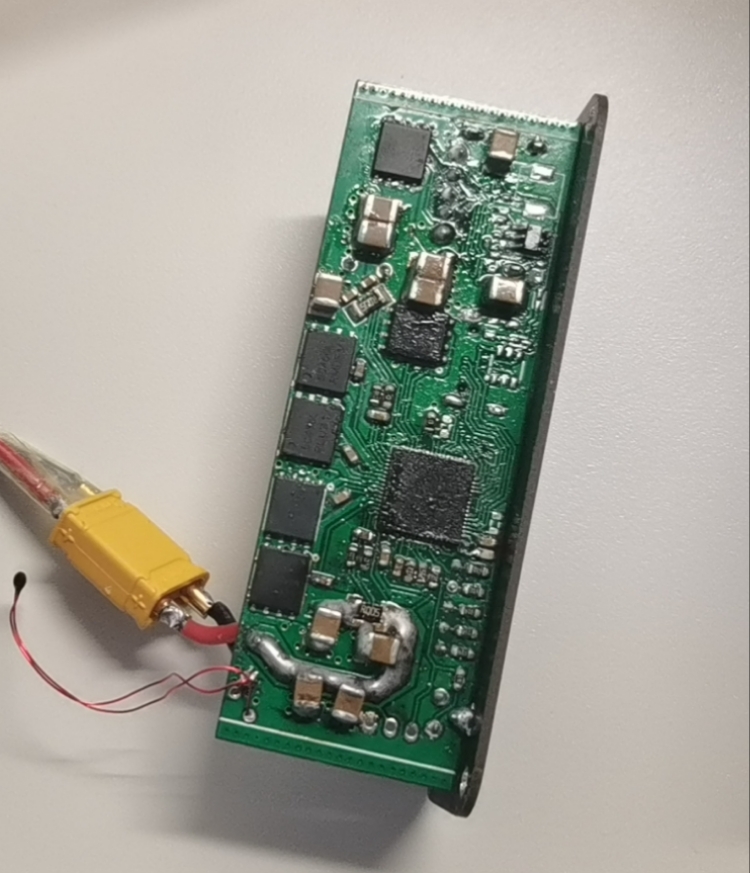

基于IP5389-bz的3串21700移动电源方案，最大支持20v5a。已验证，自用很久了很好用，3节21700的体积和重量以及容量自认为很平衡，适合日常使用。
相比初代增加了led输出控制接口，引出led使能，vbat和gnd，可自行外接led灯板用于照明。
相比初代优化了电流采样电路以及电流路径。
相比初代增加了188数码管。
外壳是铝型材，尺寸是71*25.5mm的铝型材，淘宝肯定能找到，价格不贵。
电池组记得加锂电池保护板，有条件的可以上三星50e之类的高端电芯。
注意！！！！！！！！！！
这个外壳不支持力神21700
这个外壳不支持力神21700
这个外壳不支持力神21700
力神21700比一般的21700粗一点点，塞不进去

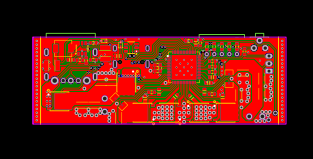

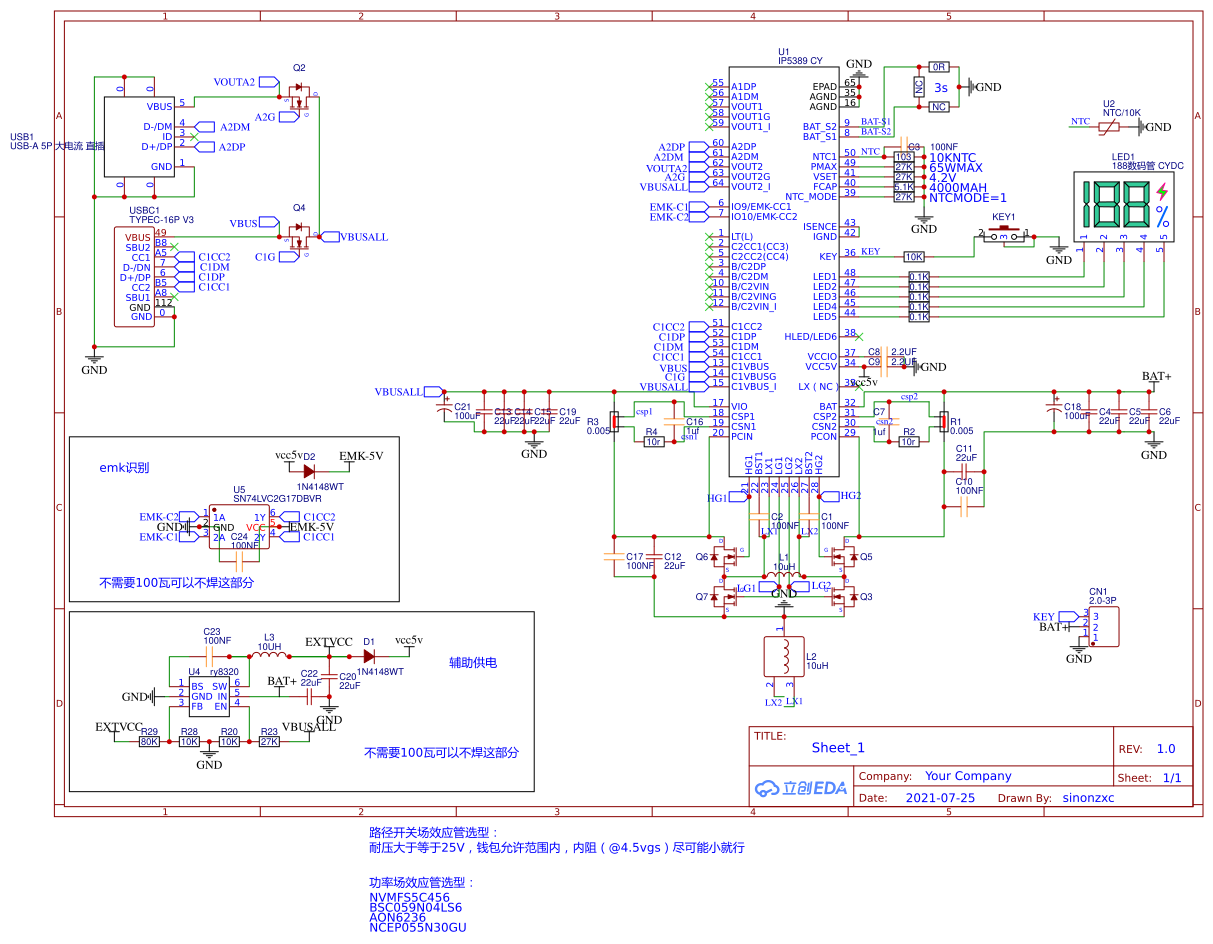

设计图
