简介
STM32扩展版，适用于平衡车，OLED多级菜单，电机驱动，按键的学习，集成LM2596和AMS1117降压
简介：STM32扩展版，适用于平衡车，OLED多级菜单，电机驱动，按键的学习，集成LM2596和AMS1117降压开源协议
：GPL 3.0
创建时间：2022-08-01 19:49:34更新时间：2022-12-27 16:54:18
描述
开源的为2.0版本，1.0版本已经进行了更新，安装孔位更加人性化一点

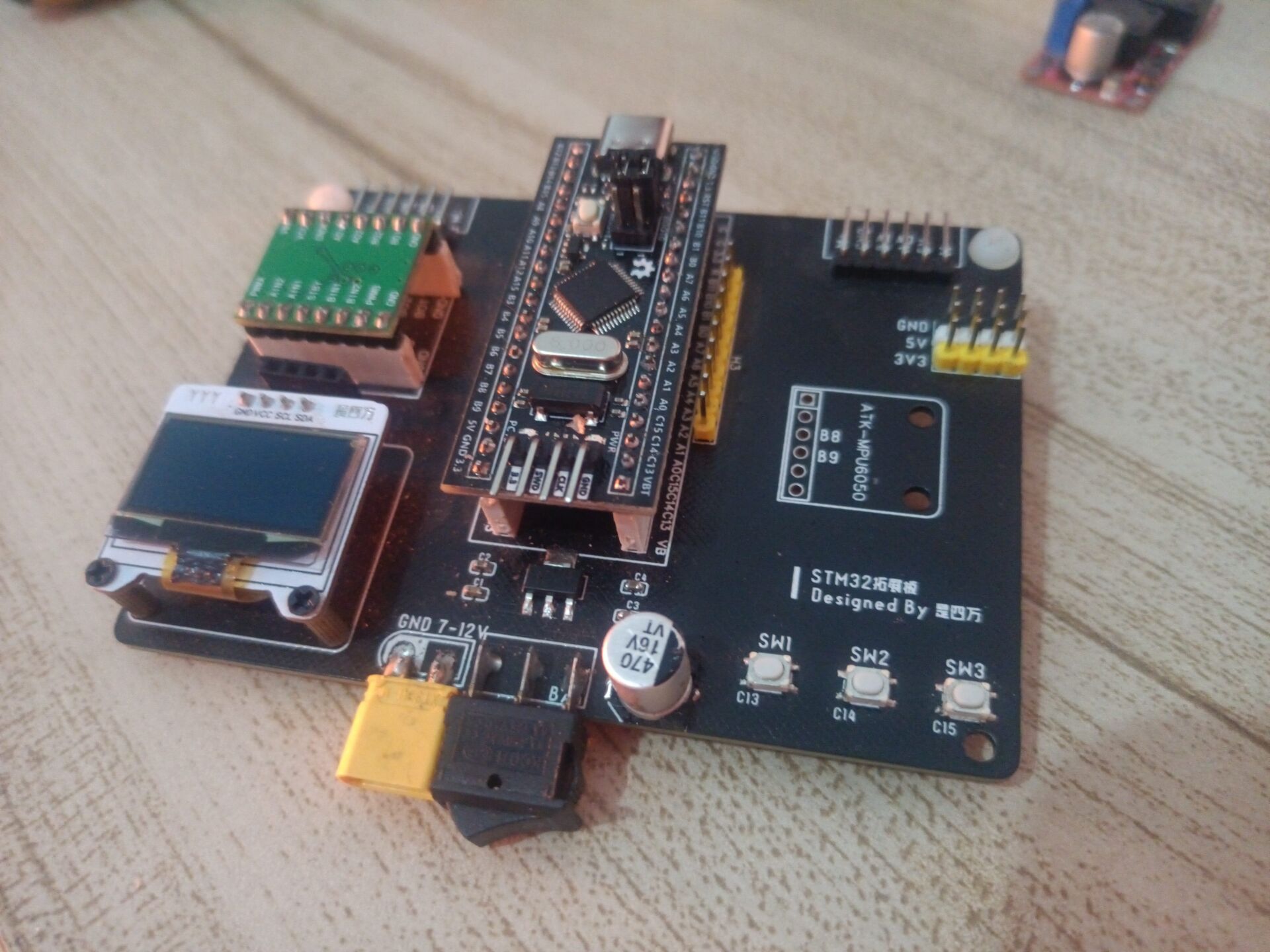

STM32扩展版，适用于平衡车，OLED多级菜单，电机驱动，按键等方面的学习
集成LM2596和AMS1117降压
（LM2596和AMS1117建议购买正版，AMS1117个人未在大项目上应用过盗版太多）
盗版质量不做保证，以及造成其他问题
板载BAT电压采集，需要手动焊接焊盘，位于PCB底部，但未做验证
焊接注意
1.元件焊接完成后，请使用万用表测量，再加载单片机，避免烧坏单片机
2.AMS1117输出电容未采用钽电容，介意者请修改
3.电解电容请耐压值＞1.5Vin
4.所有焊盘均有扩大以及延长，不想焊接贴片可以使用集成的电源模块（BAT转5V模块）
焊接到对应标识焊盘，此时焊盘开关不作使用，请在模块外部连接开关到电池
设计图
未生成预览图，请在编辑器重新保存一次BOM
暂无BOM
