多路输出稳压模块

一、产品简介

该模块用于电池的降压稳压，恒定输出稳定的5V和3.3V的电压

二、应用场景

1. 系统工作电压测试，做项目时可以使用本模块调试出各种单片机系统工作电压，非常轻松方便。
2. 给各种电子设备供电，当设备需要5V/3.3V供电时，该模块可轻松应对。
3. 适用于各类单片机、工控板、控制板。
4. 适用于学生竞赛学习和公司或个人项目开发中的电源需求。

三、产品概述

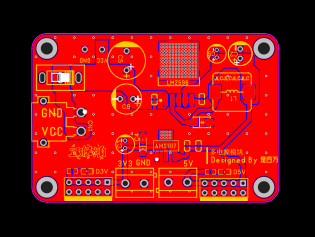

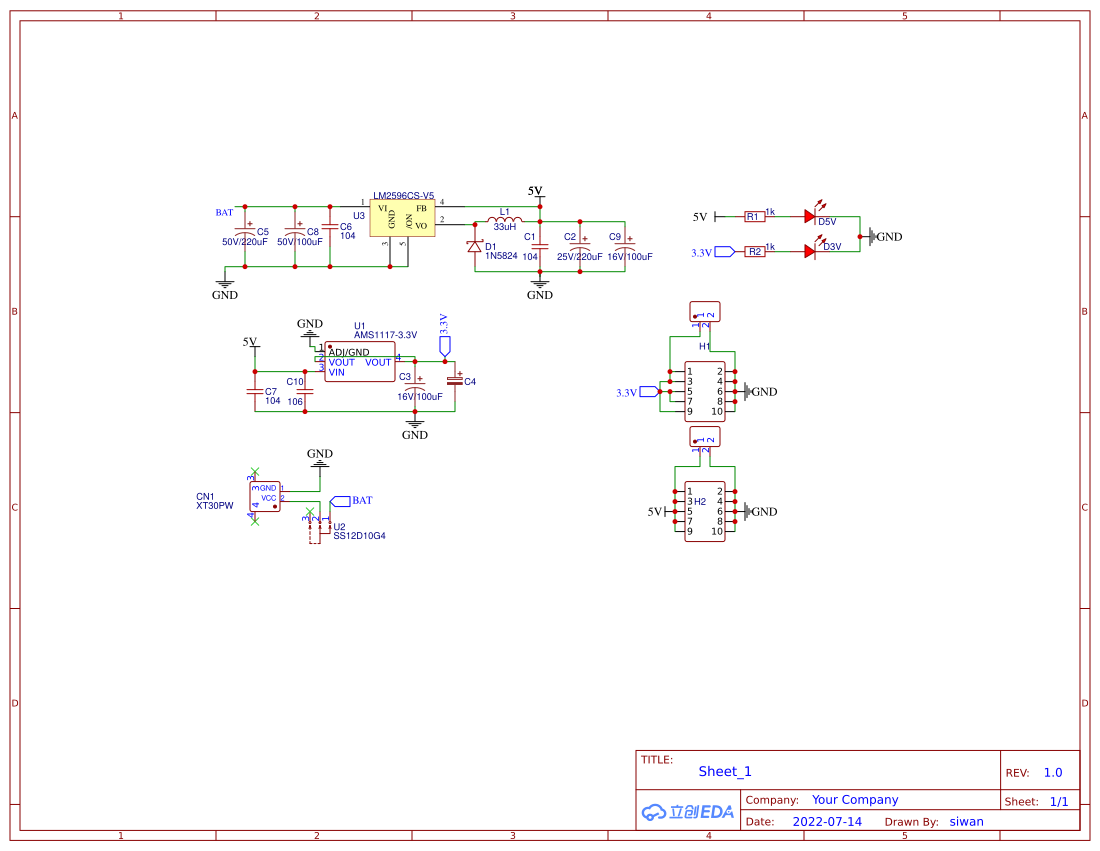

该多路输出稳压模块由DC-DC的5V降压和LDO的3.3V降压两部分组成

• LM2596S DCDC电源部分是一个直流降压，稳定输出5V模块，具有3A输出电流驱动能力，高效率，低纹波。
• AMS1117 LDO电源部分是一个直流降压，稳定输出3.3V模块，具有800ma输出电流驱动能力。

四、产品参数

（1）输入电压：6.5-36V

（2）输出电压：5V/3.3V

（3）输出电流：3A Max

（4）输出纹波：<=25mV

（5）转换效率：92%左右

（6）工作温度：-40℃-85℃

（7）PCB尺寸：65.4*44.6mm

（8）具有过温保护、限流保护功能

五、使用说明

1. 可当做独立电源模块使用，输入正负极不能接反，不能超过要求的输入电压，会导致模块永久损坏，电路板标有输入输出及正负极，反接会导致短路。
2. 电源输入提供焊盘，可焊接T插等各类插头线。
3. 电源开关输出提供大面积焊盘，可焊接线材至电源输出（例如直接接线到电机驱动模块）。
4. 建议长时间工作时电流不要超过3A，要保证有较好的散热，长时间满载工作时要保证有良好的散热条件。
5. 为了保持输出电源稳定，请始终保持电源输入大于6.5V。
