标准版 BD-2 RealyPass

  • 4.4k
  • 26
  • 31

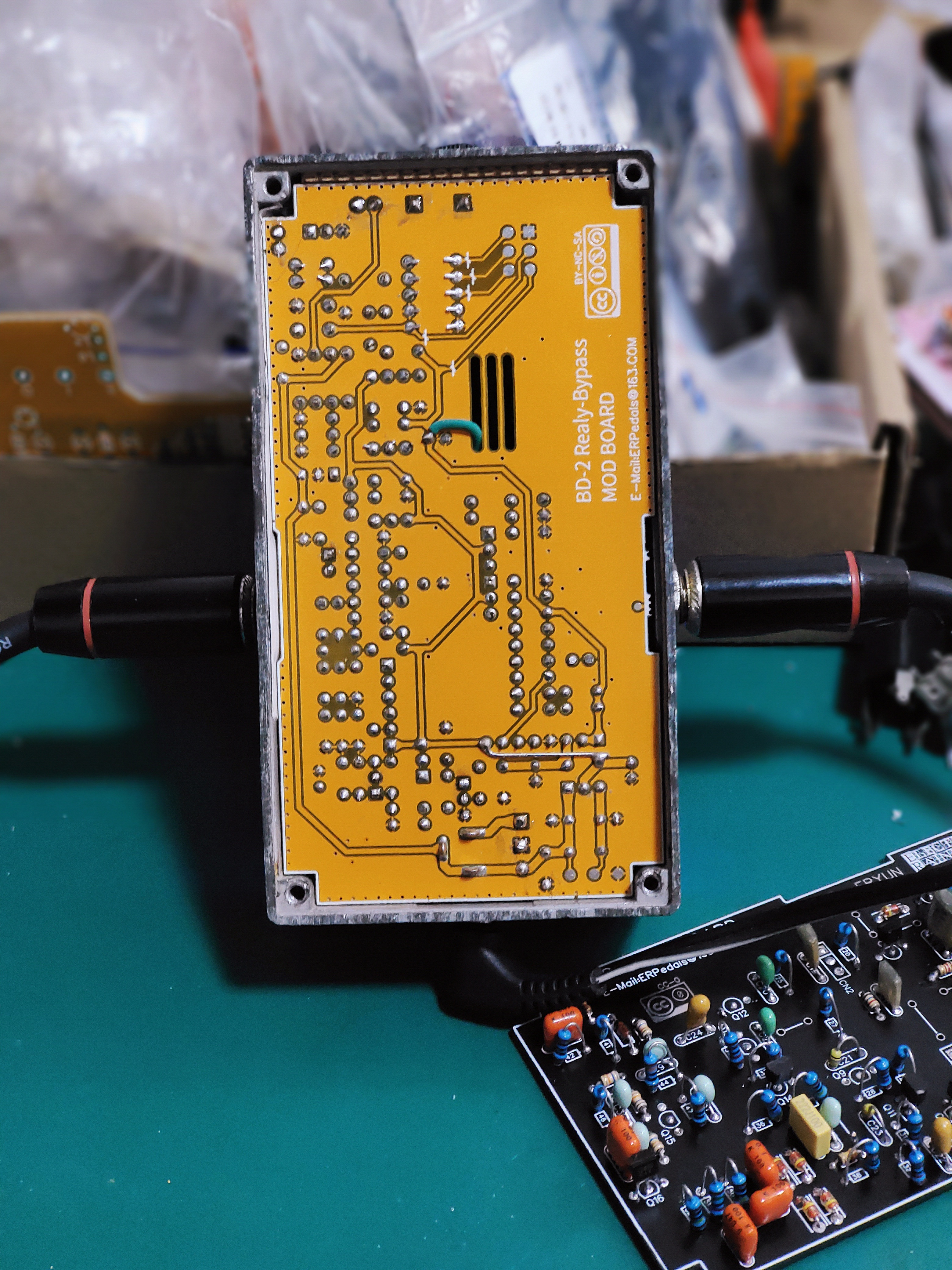

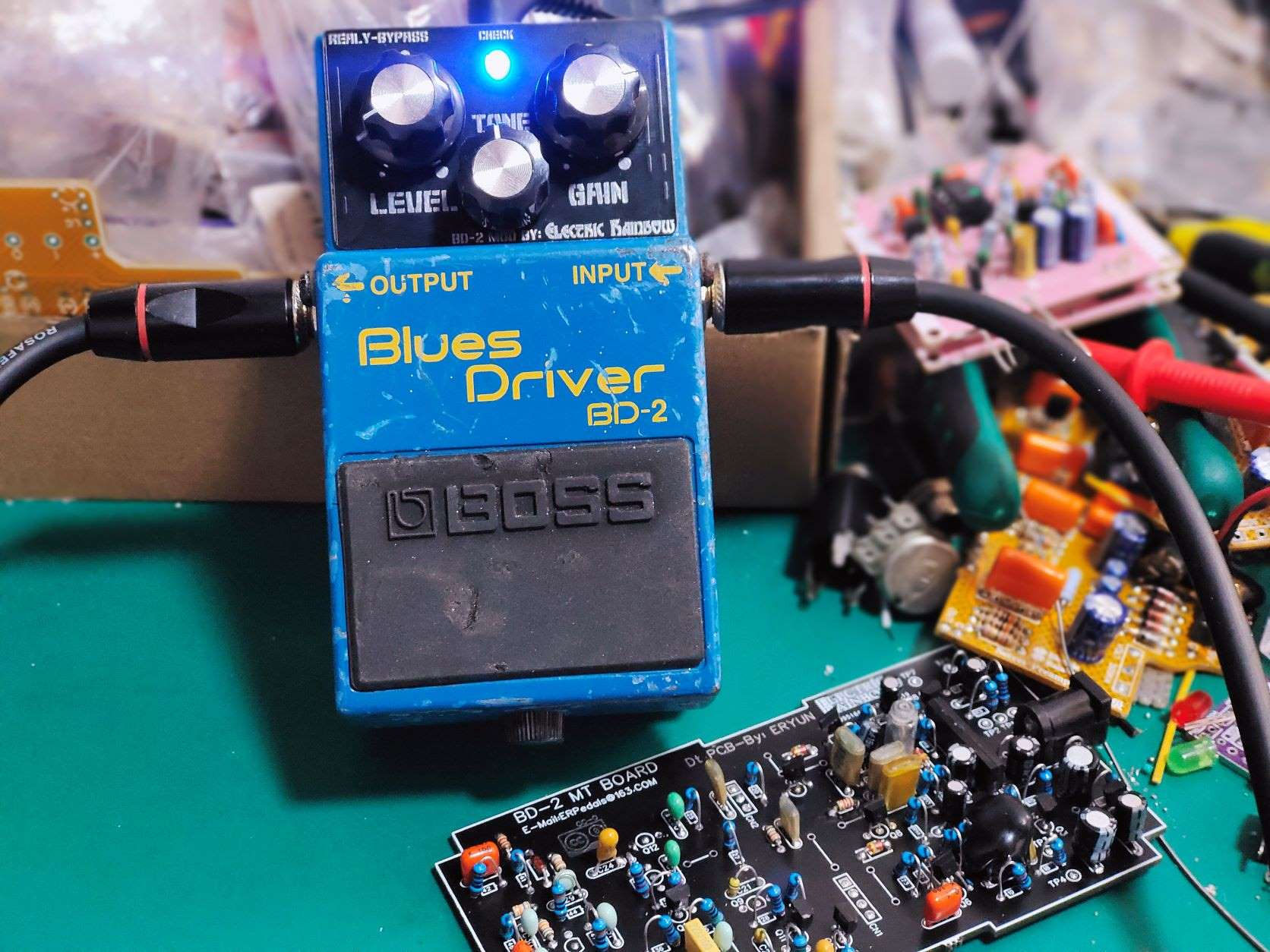

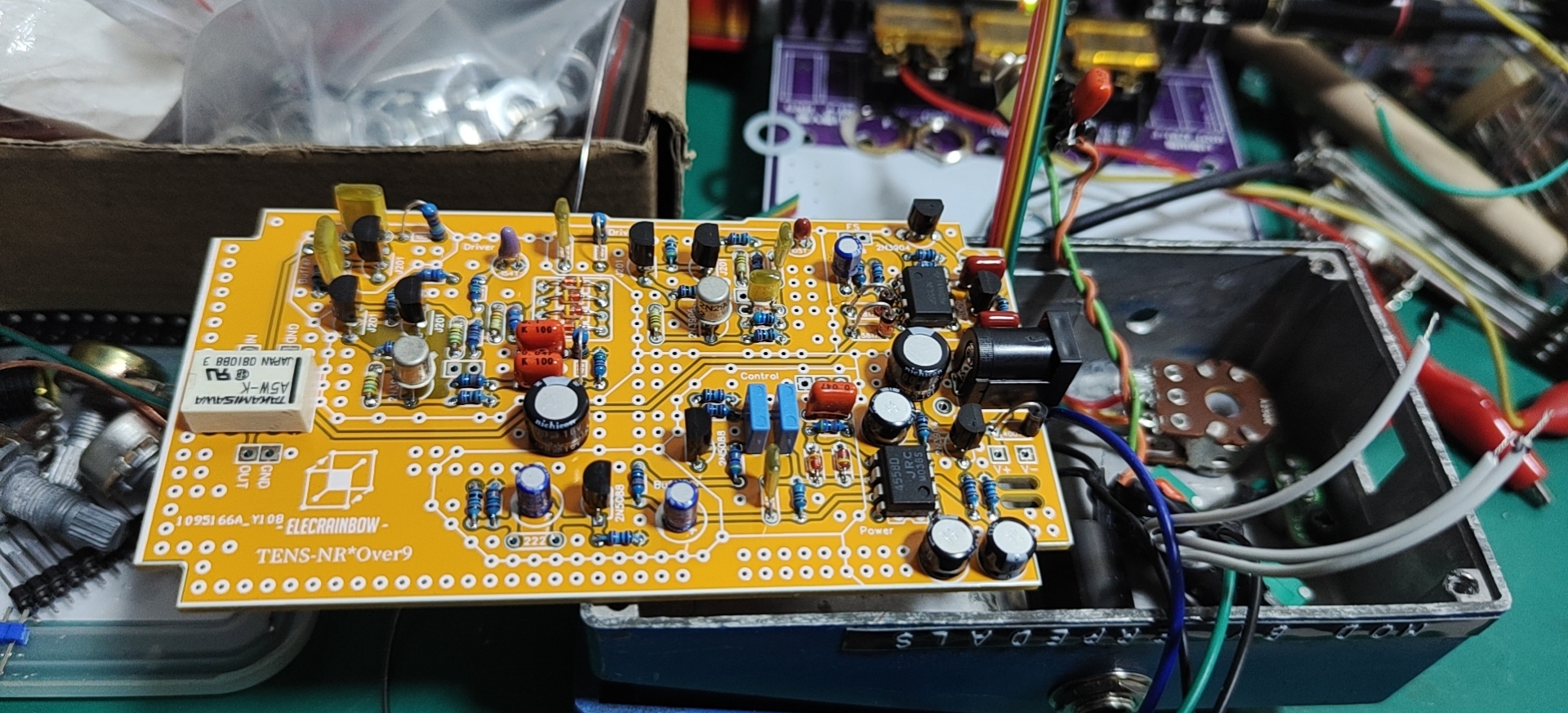

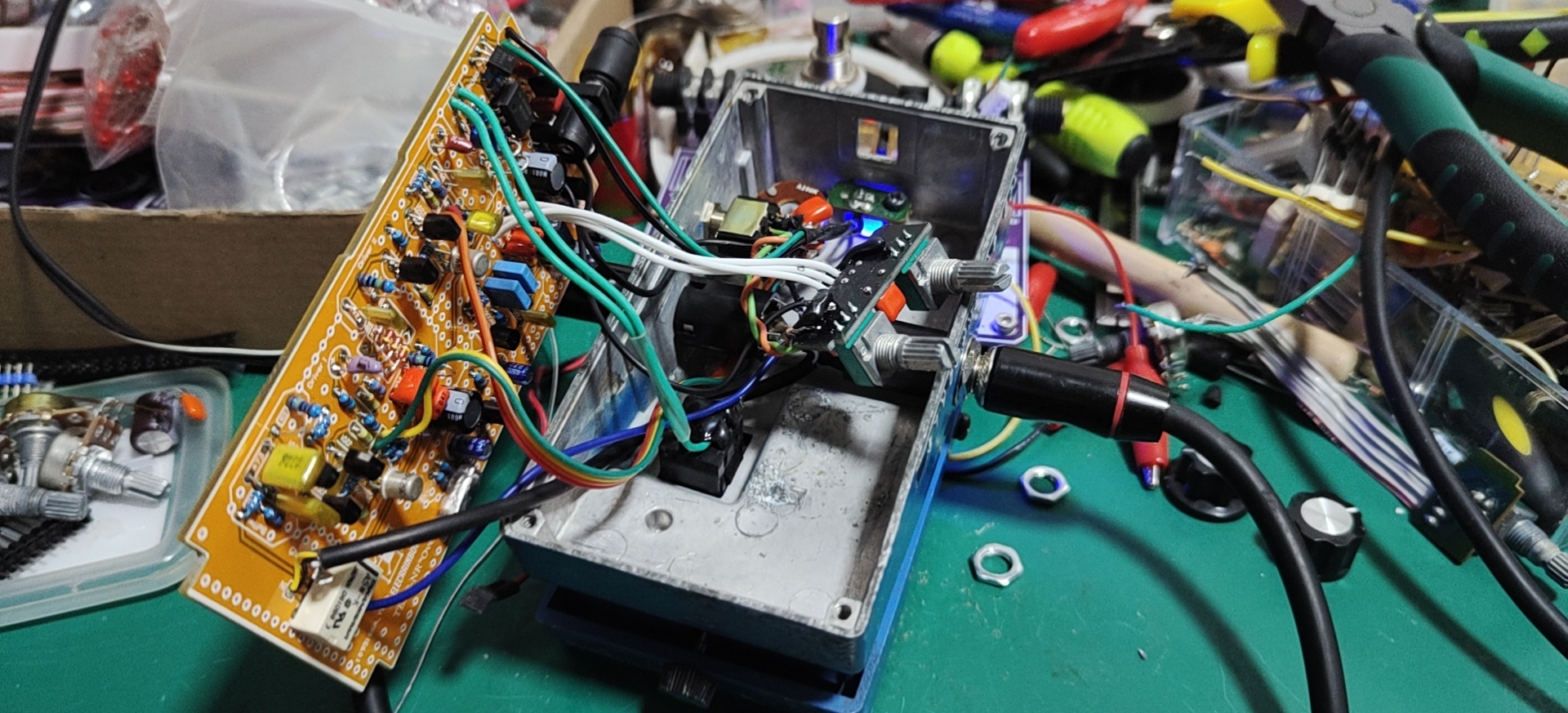

简介：Boss BluesDriver-2 电吉他过载效果器真旁通版本

开源协议: CC BY-NC-SA 3.0

(未经作者授权，禁止转载)

工程来源: 克隆自 BD-2 RealyPass

创建时间： 2022-04-18 21:46:23
更新时间： 2024-01-25 01:05:23
描述



设计图
原理图
（ 1 / ）
PCB
（ 1 / ）
未生成预览图，请在编辑器重新保存一次
BOM
BOM下载 在立创商城下单
ID Name Designator Footprint Quantity
1 107 C1,C3 66 电解电容 2
2 476 C2,C4,C5 66 电解电容 3
3 473 C6,C12,C20 5MM电容（X03档） 3
4 104 C7 66 电解电容 1
5 154T C8 33 电解电容 1
6 470 C9,C10 5MM电容（X03档） 2
7 221 C11 5MM电容（X03档） 1
8 104 C13 5MM电容（X03档） 1
9 222 C14,C23 5MM电容（X03档） 2
10 105T C15 33 电解电容 1
11 101 C16,C17 5MM电容（X03档） 2
12 682 C18 5MM电容（X03档） 1
13 562 C19 5MM电容（X03档） 1
14 563 C21,C22 5MM电容（X03档） 2
15 106 C24,C25 66 电解电容 2
16 100nF C26,C27 5MM电容（X03档） 2
17 1uF C28 5MM电容（X03档） 1
18 HDR-F-2.54_1x3 CN1 HDR-F-2.54_1X3 1
19 HDR-F-2.54_1x2 CN1-2/1,CN1-4/3 HDR-F-2.54_1X2 2
20 1N4007 D1 DO-41_BD2.4-L4.7-P8.70-D0.9-RD 1
21 1SS133 D2,D3,D4,D5,D6,D7 DO-35_BD2.0-L4.2-P8.20-D0.5-RD 6
22 1N5817 D8,D9 DO-41_BD2.4-L4.7-P8.70-D0.9-RD 2
23 Foot_Switch FOOT_SWITCH1 HDR-F-2.54_1X2 1
24 JACK_out GND,JACK_OUT HDR-M-2.54_1X1 2
25 NE555D IC1 DIP 8 1
26 JACK_in JACK_IN HDR-M-2.54_1X1 1
27 A5W-K K1 RELAY-TH_A5W-K 1
28 LED5mm_R LED1 LED-TH_BD5.0_RED 1
29 LM78L09 ODL TO-92-3_L4.9-W3.7-P1.27-L 1
30 2SC2458(2N3904) Q1 TO-92-3_L4.7-W3.6-P2.54-L 1
31 2SK184 Q2,Q3,Q4,Q6,Q7 TO-92-3_L4.9-W3.7-P2.54-L 5
32 2SA1049(2N3906) Q5,Q8 TO-92-3_L4.8-W3.7-P2.54-R 2
33 2SC2459(2N5088) Q9,Q10 TO-92-3_L4.7-W3.6-P2.54-L 2
34 2N3904 Q12 TO-92-3_L4.8-W3.7-P2.54-L 1
35 2k2 R1,R8,R12,R18,R20,R22 1/8W 电阻 6
36 10k R2,R3,R4,R6,R24,R30,R33,R34,R36 1/8W 电阻 9
37 1M R5,R16,R17 1/8W 电阻 3
38 220k R7 1/8W 电阻 1
39 4k7 R9,R19 1/8W 电阻 2
40 1k5 R10 1/8W 电阻 1
41 22k R11 1/8W 电阻 1
42 100k R13,R29,R31,R37 1/8W 电阻 4
43 330k R14 1/8W 电阻 1
44 15k R15 1/8W 电阻 1
45 33k R21 1/8W 电阻 1
46 5k6 R23 1/8W 电阻 1
47 470k R25,R27 1/8W 电阻 2
48 1k2 R26 1/8W 电阻 1
49 6k8 R28 1/8W 电阻 1
50 1k R32,R35 1/8W 电阻 2
51 HDR-M-2.54_1x1 TP1,TP2 HDR-M-2.54_1X1 2
52 NJM4558L U1 DIP-8_L9.3-W6.4-P2.54-LS7.6-BL-1 1

展开
