标准版 电容麦克风
简介：高品质电容麦克风，需要幻象电源供电
开源协议: CC-BY 3.0
工程来源: 克隆自 FET电容麦克风
描述
PCB有多个版本，打样时注意检查尺寸

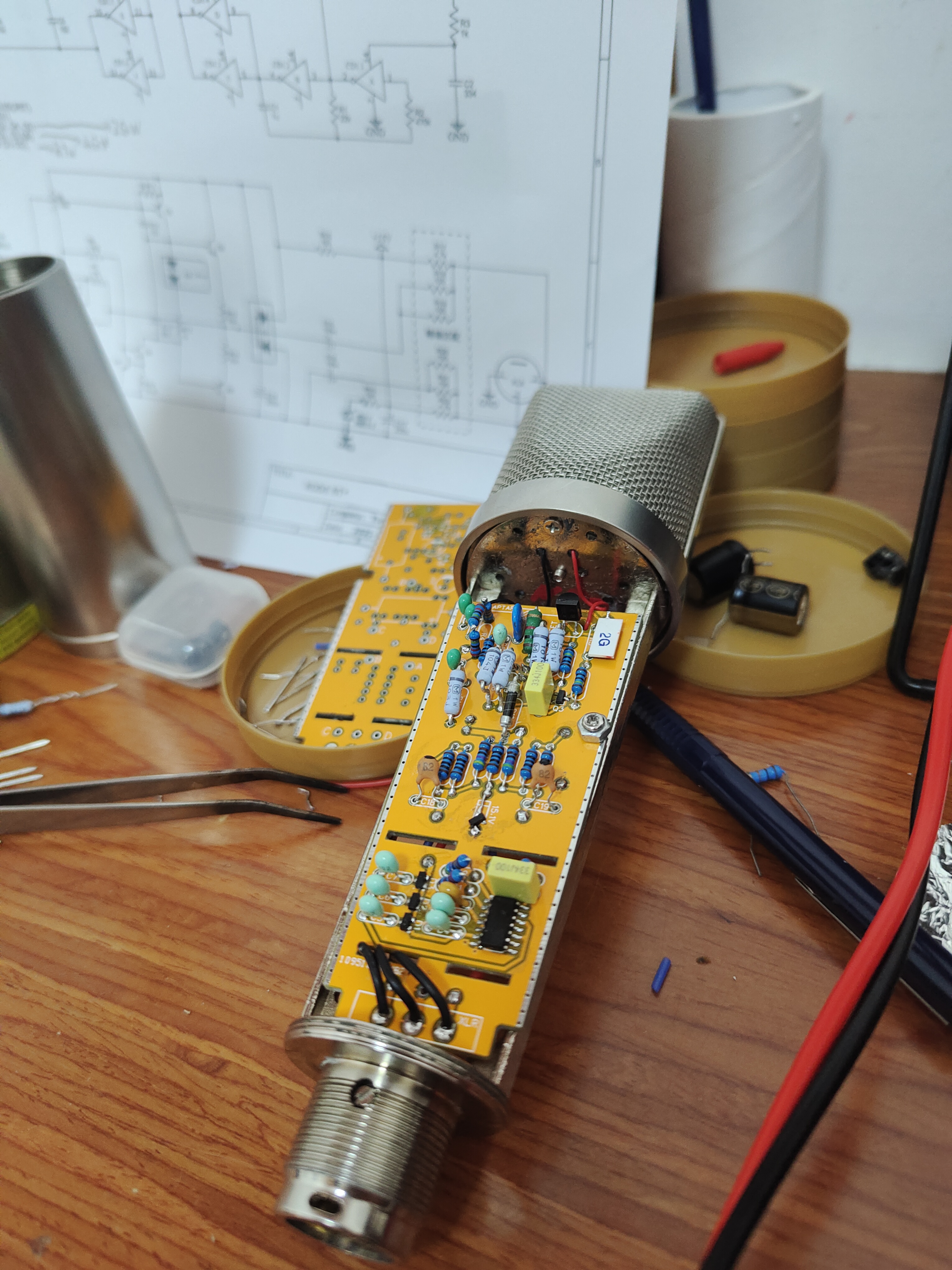

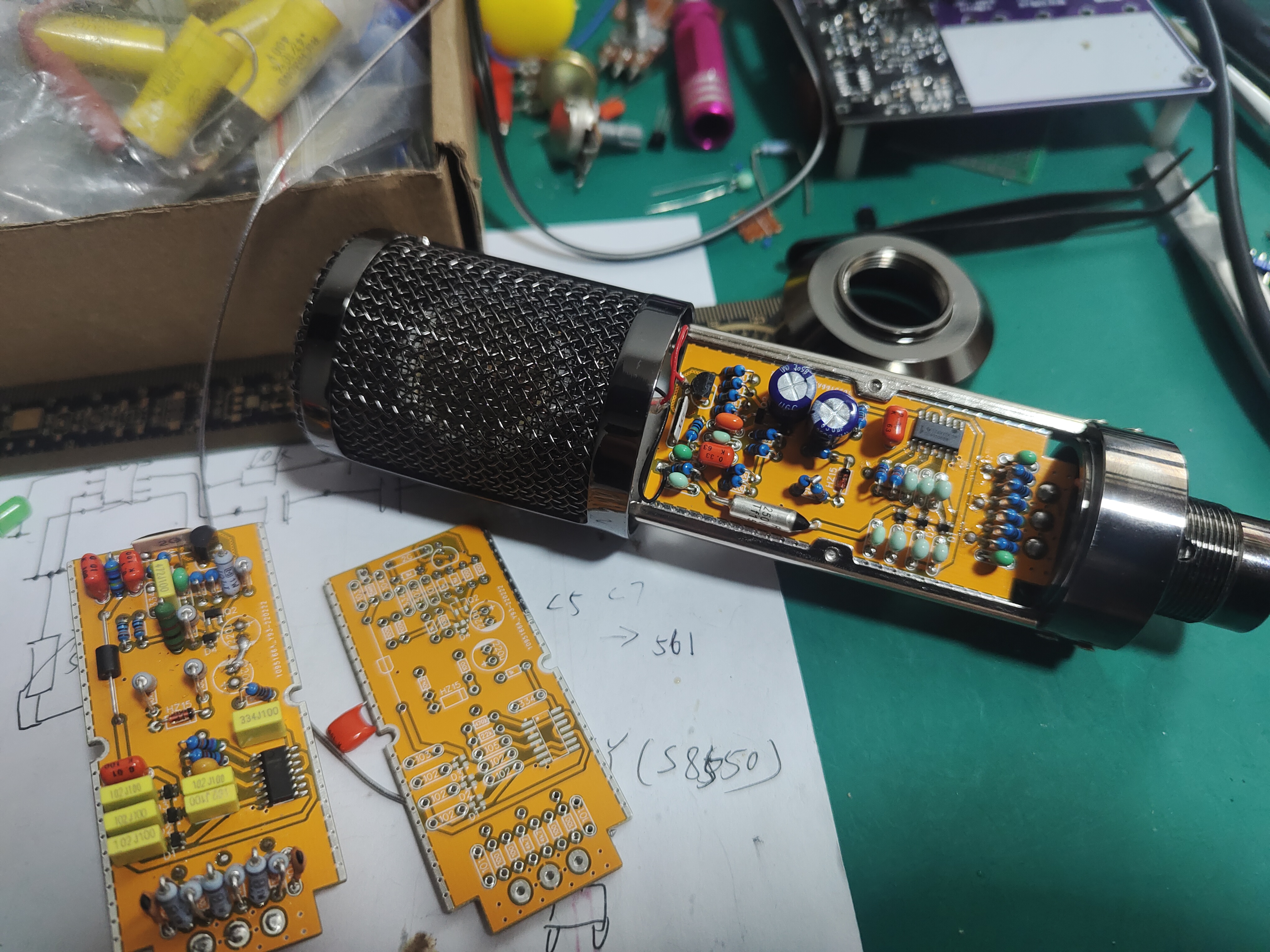

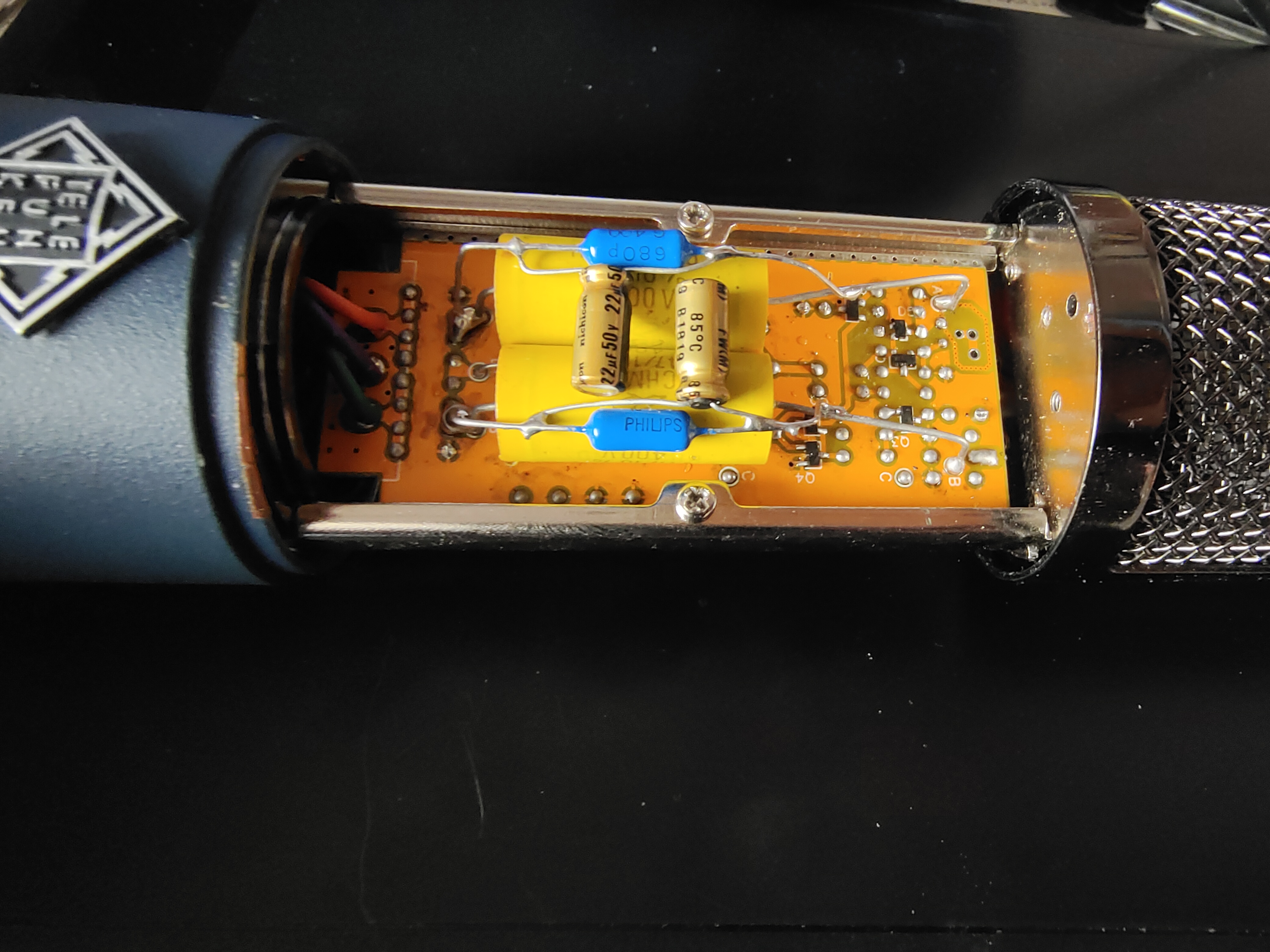

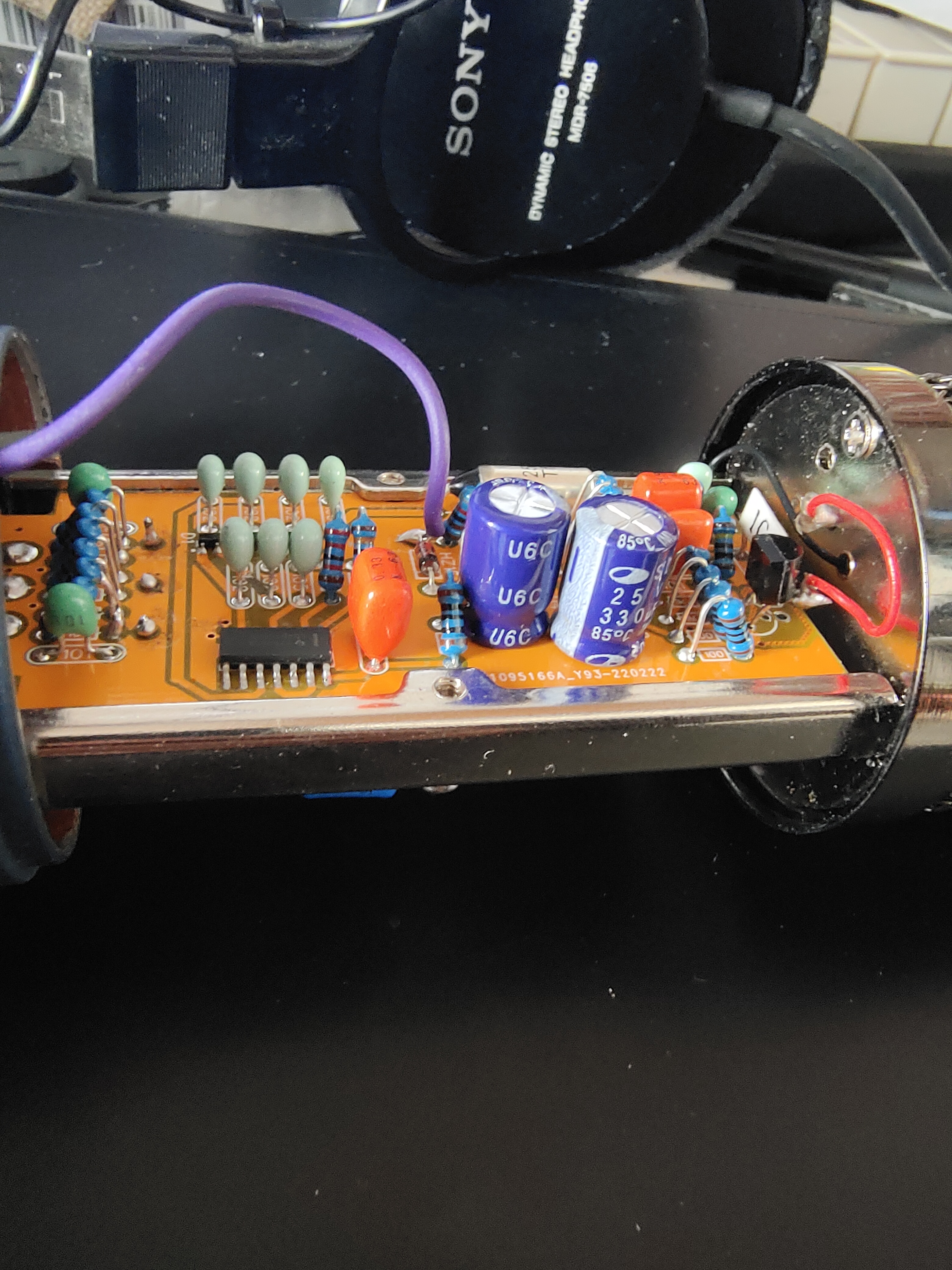

设计图
| ID | Name | Designator | Footprint | Quantity |
|---|---|---|---|---|
| 1 | HZ15-2 | 15.1V | DO-35_BD2.0-L4.2-P8.20-D0.5-RD | 1 |
| 2 | 472? | C1 | 5MM电容 | 1 |
| 3 | 334 | C2,C11 | 5MM电容 | 2 |
| 4 | 561 | C3,C4,C5,C6,C7,C13 | 5MM电容 | 6 |
| 5 | 183 | C8 | 5MM电容 | 1 |
| 6 | 102 | C10 | 5MM电容 | 1 |
| 7 | 502 | C12 | 5MM电容 | 1 |
| 8 | 227 | C14,C17 | CAP-D6.3×F2.5 | 2 |
| 9 | 476 | C15,C16 | CAP-D6.3×F2.5 | 2 |
| 10 | 820 | C18,C19 | 5MM电容 | 2 |
| 11 | none | CAPTAR | HDR-F-2.54_1X2 | 1 |
| 12 | BAV99W_C475627 | D1,D2,D3,D5,D4 | SOT-323_L2.0-W1.3-P1.30-LS2.1-TL | 5 |
| 13 | 2SK105 | JFET | TO-92 | 1 |
| 14 | BC860C,215 | Q1,Q3,Q6 | SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR | 3 |
| 15 | BC850CLT1G | Q2,Q4,Q5 | SOT-23-3_L2.9-W1.6-P1.90-LS2.8-BR | 3 |
| 16 | 22k | R1 | 1/8W 电阻 | 1 |
| 17 | 470k | R2 | 1/8W 电阻 | 1 |
| 18 | 100 | R3,R13,R14,R15,R16 | 1/8W 电阻 | 5 |
| 19 | 4.7M | R4 | 1/8W 电阻 | 1 |
| 20 | 1G | R5 | 7.62MM电阻 | 1 |
| 21 | 1M | R6,R7 | 1/8W 电阻 | 2 |
| 22 | 100k | R8,R9 | 1/8W 电阻 | 2 |
| 23 | 10.2k | R10 | 1/8W 电阻 | 1 |
| 24 | 1k | R11,R12 | 1/8W 电阻 | 2 |
| 25 | 4.70k | R17,R22 | 1/8W 电阻 | 2 |
| 26 | 100.0r | R18,R19,R20,R21 | 1/8W 电阻 | 4 |
| 27 | none | XLR | HDR-F-5.08_1X3 | 1 |
| 28 | A | CD1 | SOIC-14_L8.7-W3.9-P1.27-LS6.0-BL | 1 |
