CSPS电源转接ATX电源模块

功能介绍

将带有CSPS接口的服务器电源通过转接板转换成普通ATX电源

具备基本的过欠压保护，I2C通信接口，输出线损补偿接口(仅限3.3V，5V与5VSB)，同时具备-12V输出，带有电压微调以及独立的使能PID开关，带有板载调试强制启动开关等

设计说明

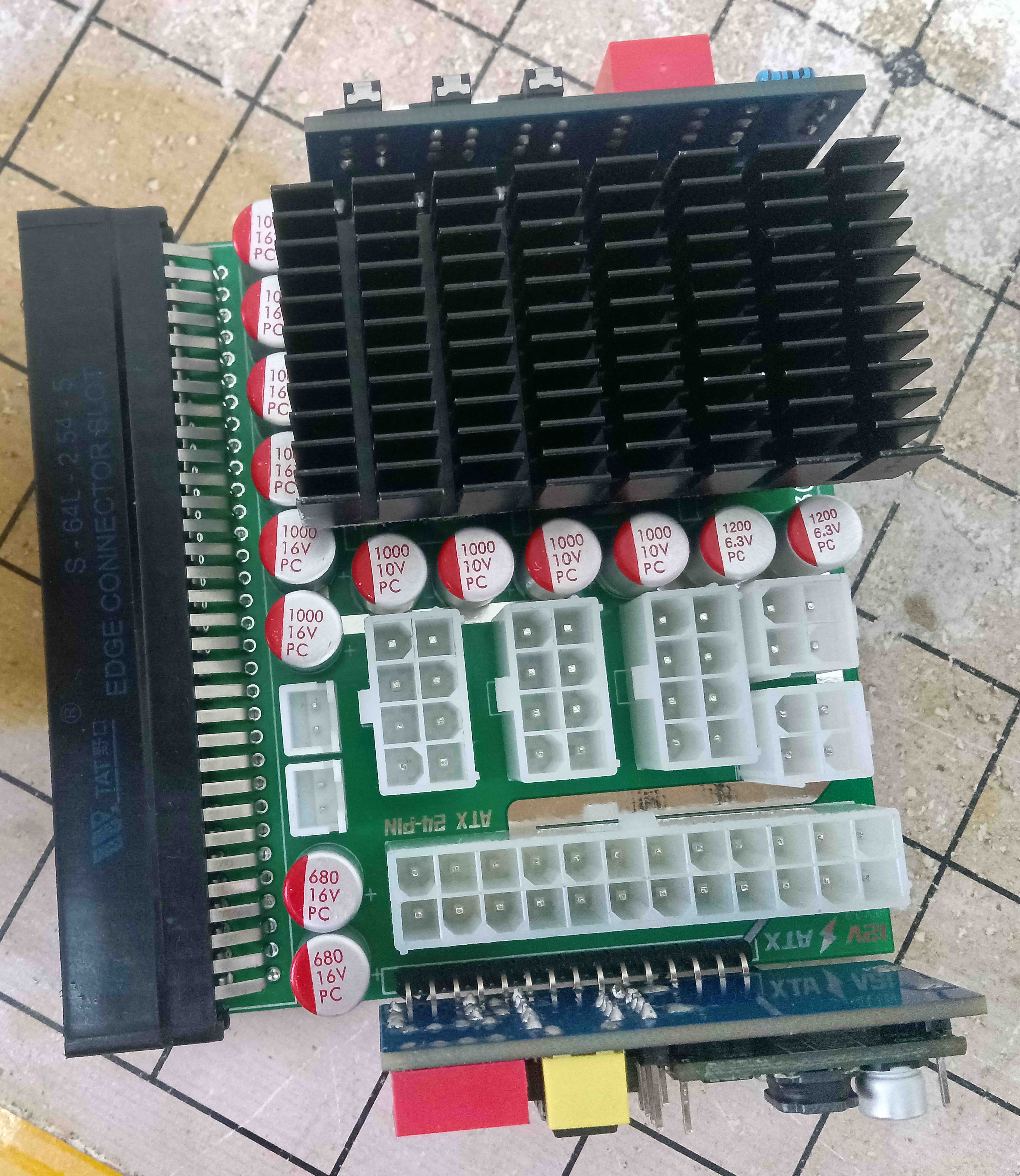

采用分体式来设计此电源转接板，共分为  主电路板(提供各类输入/输出插槽以及扩展板接口)、电源管理电路板(提供电源管理、调试开关、通信接口、-12V输出等)、模块控制电路板(提供DC-DC模块的启动与调节电压以及线损补偿接口) ，通过91°排针的方式连接的主电路板

PCB设计说明

电源管理芯片采用TPS3510P

DC-DC模块采用VRP1-30E1A0

一个24PIN、三个8PIN，两个4PIN(连接硬盘驱动器)以及两个2.45供电和常电接口
