TPA3116功放 - 嘉立创EDA开源硬件平台

标准版 TPA3116功放

3.5k
0
4
5

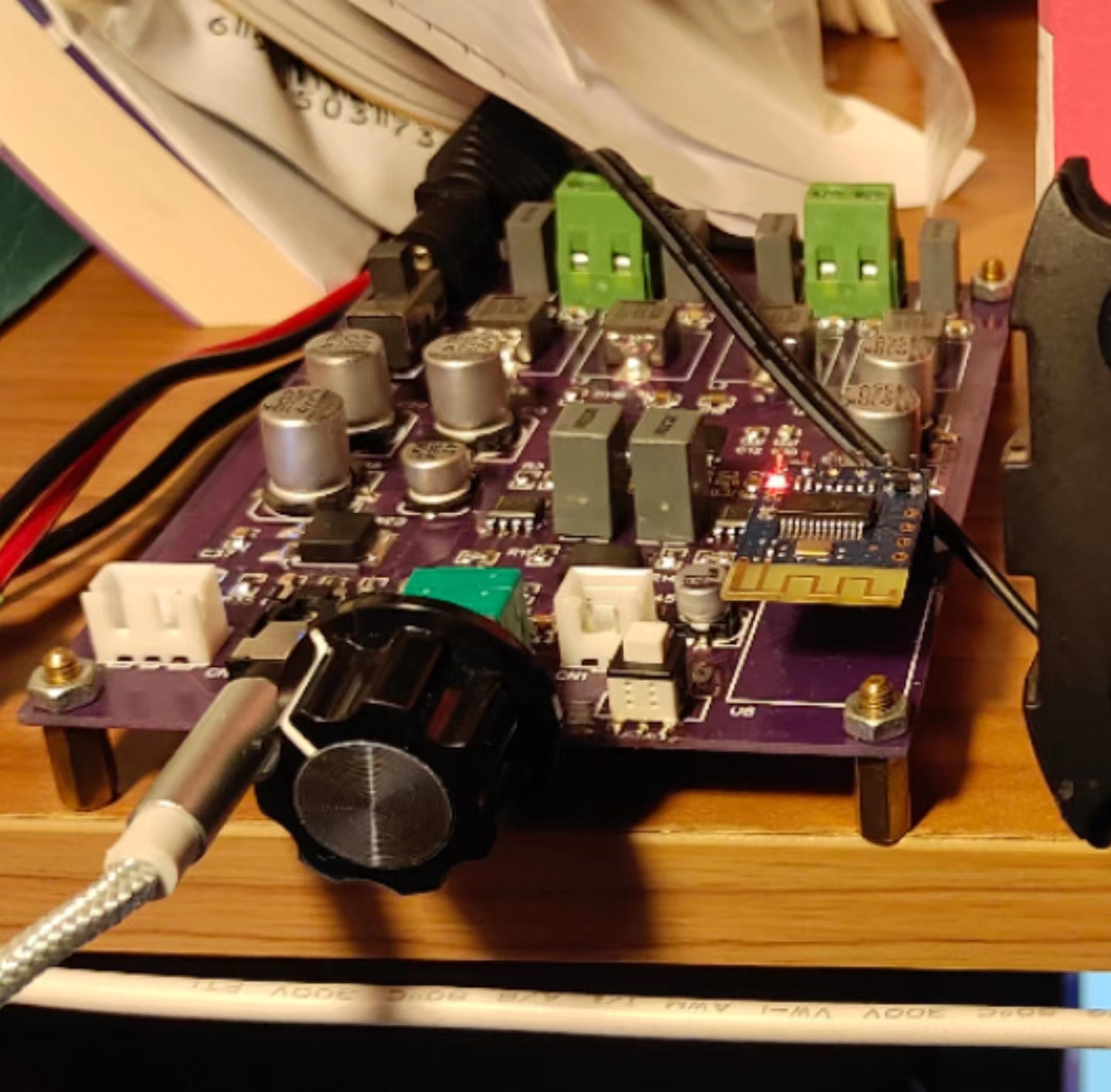

简介：基于TPA3118芯片制作的功放。

开源协议: GPL 3.0

工程来源: 克隆自 #第六届立创电赛#TPA3116功放

创建时间： 2022-10-30 21:24:13

更新时间： 2022-11-18 20:48:55

描述

设计图

原理图

（ 1 / ）

Sheet_1 copy
在编辑器中打开

PCB

（ 1 / ）

PCB_#第六届立创电赛#TPA3116功放_2 copy
在编辑器中打开

未生成预览图，请在编辑器重新保存一次

BOM

BOM下载在立创商城下单

ID	Name	Designator	Footprint	Quantity
1	1uF	C1,C2,C3,C4,C5,C6	C0805	6
2	1uF	C7,C32	CAP-TH_L7.2-W4.5-P5.00-D0.6	2
3	220uF	C8,C13,C20,C21,C38	CAP-SMD BD10.0-L10.3-W10.3	5
4	1nF	C9,C10,C22,C23,C28,C29	C0805	6
5	100nF	C11,C12,C37,C40,C42,C44,C45	C0805	7
6	220nF	C14,C15,C16,C17	C0805	4
7	680nF	C18,C19,C30,C31	CAP-TH_L7.2-W4.5-P5.00-D0.6	4
8	10nF	C24,C25,C26,C27	C0805	4
9	10uF	C33,C41	C0805	2
10	47uF	C39,C43,C46	6.3X5.4_JX	3
11	X8821WV-02K-N0SN	CN1	CONN-TH_2P-P2.50_X8821WV-02K-N0SN	1
12	PJ-321B	CN2	AUDIO-TH_PJ-321B	1
13	X8821WV-03K-N0SN	CN4	CONN-TH_3P-P2.50_X8821WV-03K-N0SN	1
14	SS54	D1	SMC_L7.1-W6.2-LS8.1-RD	1
15	SS14	D2	SMA_L4.4-W2.8-LS5.4-RD	1
16	DC-005-5A-2.5	DC1	DC-IN-TH_DC-005-5A-2.5	1
17	X6511FV-06-C85D32	H1	HDR-TH_6P-P2.54-V-F	1
18	10uH	L1,L2,L3,L4	IND-SMD_L12.5-W12.5_SLF12565T-331MR87-H	4
19	1m	L5	L0805	1
20	Green/LED	LED21	LED0805_GREEN	1
21	51K	R2	R0805	1
22	100K	R3,R4,R36,R37	R0805	4
23	20K	R5,R8,R15	R0805	3
24	3.3R	R6,R7,R9,R10	R0805	4
25	10K	R11,R12,R13,R14,R35	R0805	5
26	0R	R17	R0805	1
27	0	R18,R19	R0805	2
28	750K	R20	R0805	1
29	SS-3235S-L3	SW1	SW-SMD_SS-3235S-L3.00	1
30	SS-12D10L3	SW2	SW-TH_SS-12D10L3	1
31	TPA3116D2DAD	U1	HTSSOP-32_L11.0-W6.1-P0.65-LS8.1-BL	1
32	DG127-5.08	U2,U3,U9	CONN-TH_DG127-5.08-02P-14-02A	3
33	NE5532AD8G	U4,U5	SOIC-8_L4.9-W3.9-P1.27-LS6.0-BL	2
34	CJ7812	U10	TO-252-2_L6.5-W6.1-P4.58-LS10.0-TL	1
35	MC7805	U12	TO-252-2_L6.6-W6.1-P4.57-LS9.9-TL-CW	1
36	电位器	R16	双联电位器	1
