1：模块介绍

单路降压模块，3厘米长，1.5厘米宽，采用铝基板单面加工，使用连接器与自己设计的电路相连。

4.0V 至 32V 工作输入范围
0.5V 至 30V 输出电压范围
6A 输出电流

2：模块电压配置

如图2-1所示配置输出需要短接DJ1和DJ3这两个短接点。

                                  图 2-1 配置电压原理图

短接控制电压，配置如表2所示，VSEL1和VSEL2链接VCC和GND会输出不同的电压。

                                             表2-1 配置电压表

3：模块模型说明

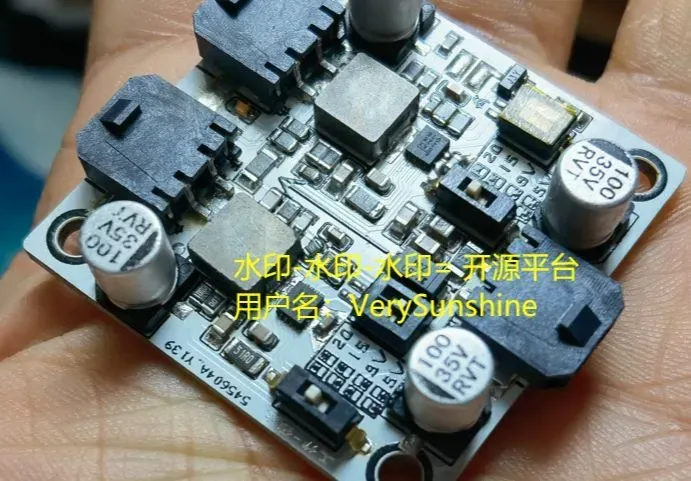

模块体积小，需要倒插，高度已经计算好没问题。如图3-1所示，短接点在AB两个字母上面，左上角有标识短接位置和输出电压关系。

                                                 图 3-1 模型图

4：芯片数据手册重要资料汇总

第一：典型电路图和图表

第二：输出电路和配置的电阻ILIM引脚的关系图

第三：PFM模式与PWM模式控制，PFM模式轻载效率高。

第四：计算电感，频率按照490KHZ计算就行，注意你输出的电流大小多少

第五：官方给的两种典型的电路图
