ELRS 2.4G接收机e2812s+esp01f

工程标签

1.6w
0
0
33

简介

基于lora的ExpressLRS开源遥控射频协议，易于DIY的E28 ESP01F模块拼组的2.4G接收机

简介：基于lora的ExpressLRS开源遥控射频协议，易于DIY的E28 ESP01F模块拼组的2.4G接收机

开源协议

：

GPL 3.0

克隆自ELRS2.4G ExpressLRS接收机
创建时间：2021-03-07 01:47:09更新时间：2022-03-21 10:27:16
描述
设计图
BOM
附件
成员
评论
打开设计图

描述

ExpressLRS协议开源航模无线发射项目，高刷新率 超远距，地址https://github.com/ExpressLRS/ExpressLRS

ELRS 2.4G接收机DIY资料-元件焊点图.jpg
这个是直接用亿佰特E28 12S无线模块，主控采用ESP01F模块,制作简单 成功率高 成本低。
克隆自lmzjyq的项目，修复了他那个C4电容未接地问题，增加了20x20飞塔安装孔的板子elrs RX 三角形.jpg

设计图

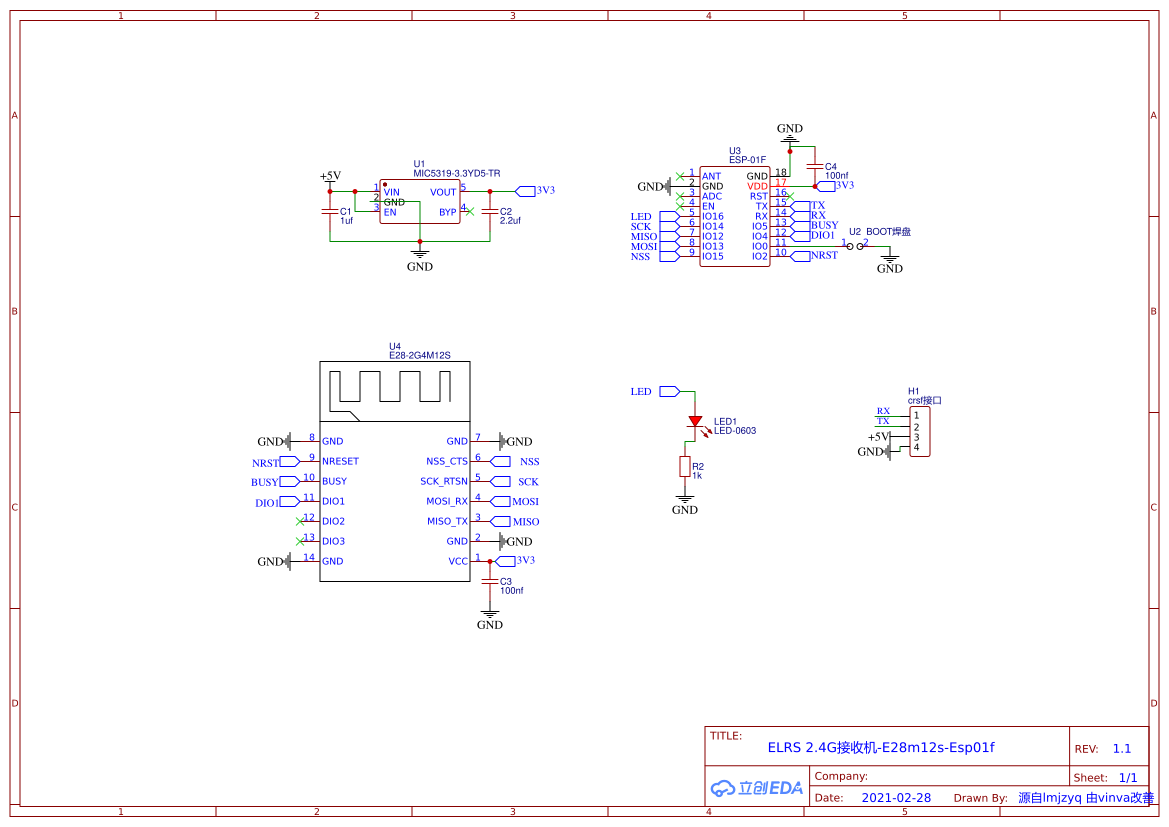

原理图
预览
ELRS2.4G rx_e28 esp01f在编辑器中打开
PCB
预览
ELRS2.4G rx_e28 esp01f_20x20mm在编辑器中打开

BOM

IDNameDesignatorFootprintQuantity
11ufC1C06031
22.2ufC2C06031
3100nfC3,C4C06032
4LED-0603LED1LED0603_RED1
51kR2R06031

附件

序号文件名称下载次数
1
ELRS 2.4G接收机DIY资料-实物图.jpg
494
2
ELRS 2.4G发射官方版Slimmer(T-lite XLite遥控适用)_TX-E28-ESP32WROOM.zip
677
3
BOM元件清单_Expresslrs_2.4G接收机e2812s+esp01f.xlsx
288
4
开源项目地址&注意事项.txt
460
