标准版 【RA】基于瑞萨R7FA2E1的彩灯矩阵
暂无简介
开源协议: null
描述
起因：
某天中午正在吃饭，被老板给cue了一下，说参加一下立创EDA培训，提升一下技能，然后就开始进群，学习瑞萨芯片，并开始设计制作第一块本人的瑞萨板子。由于一个人参赛总有“行百里者半九十”的情况，故拉上之前的好友，一同参加此次培训。同时非常感谢Q群里技术支持及解答，感谢立创EDA能分享元器件券（YYDS）！
工程描述
- 本项目使用瑞萨【RA】MCUR7FA2E1A72DFL#AA0作为主控芯片，此项目的设计初衷为跟之前的项目成员battle一下技术水平
- 有电池直驱和type-C两种供电方式，本人选用3.7V，600MA锂电池供电

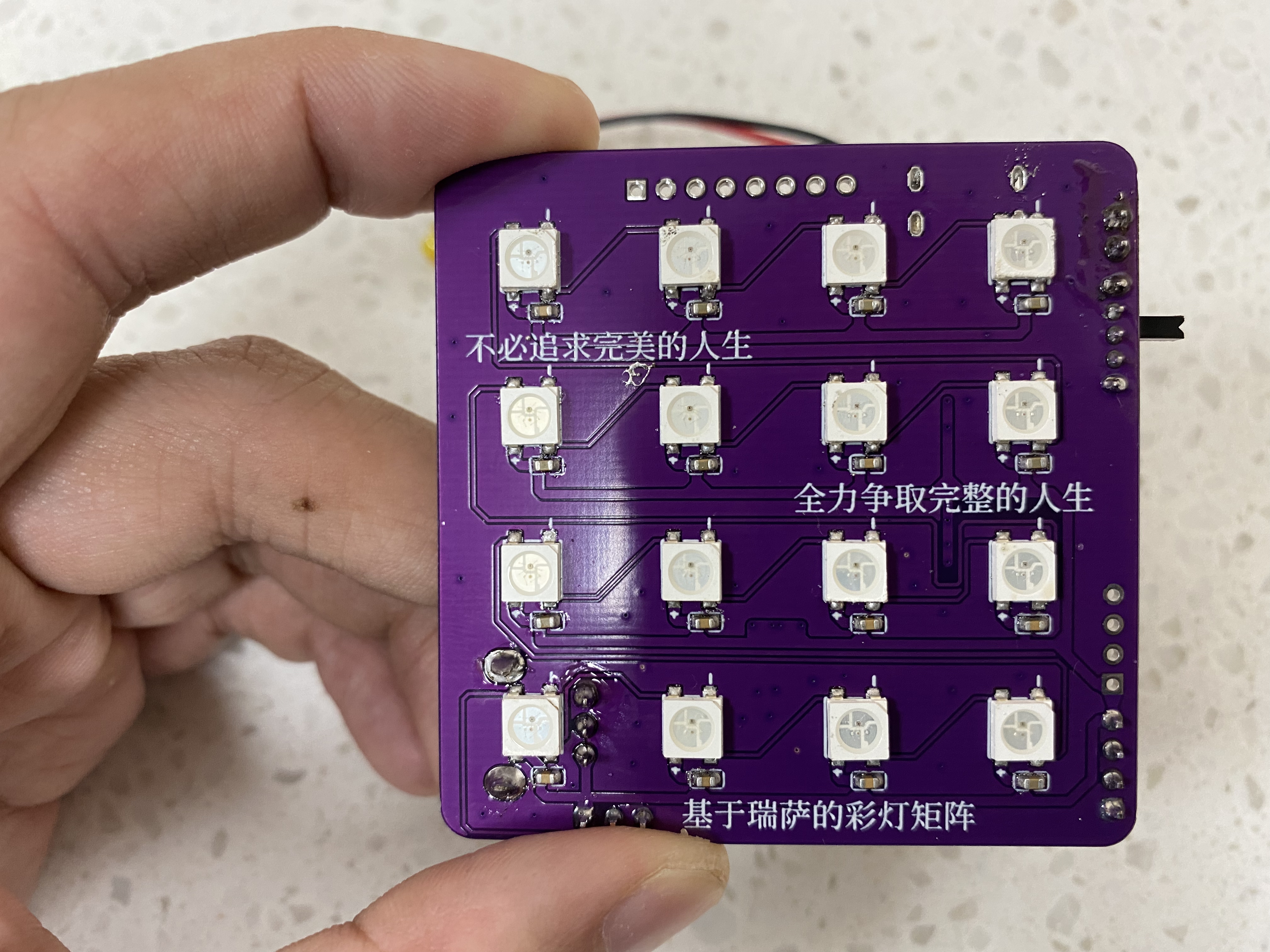

- 包含外设，电池上电开关，一个按键输入，一个电位器输入，一颗LED灯输出，1组（16个）ws2812矩阵灯，一个MPU6050接口（本想用6050进行灯效切换）
- 功能包括，按键切换灯效，ADC电位器无极调光，WS2812彩色灯带输出各种炫彩模式

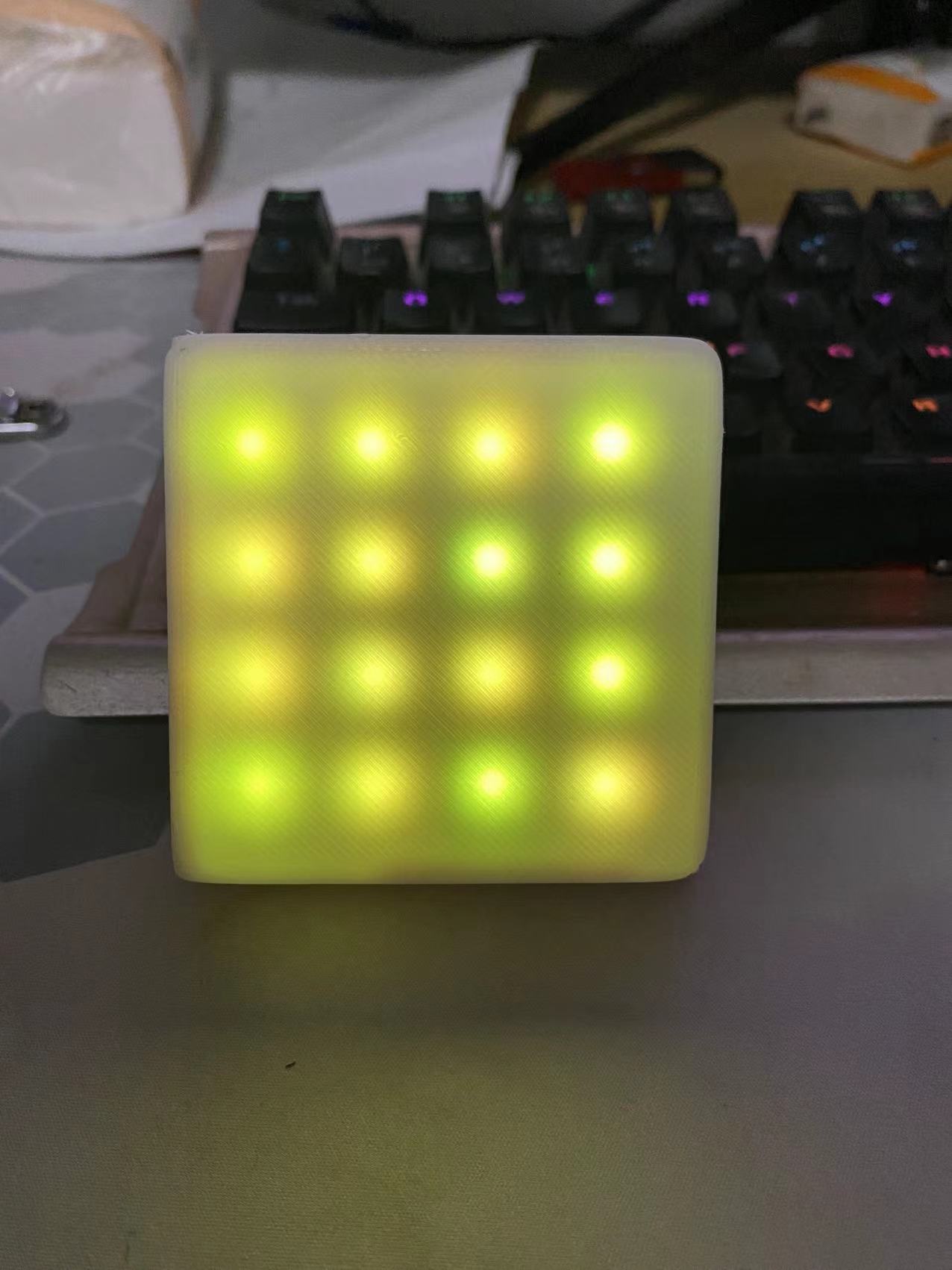

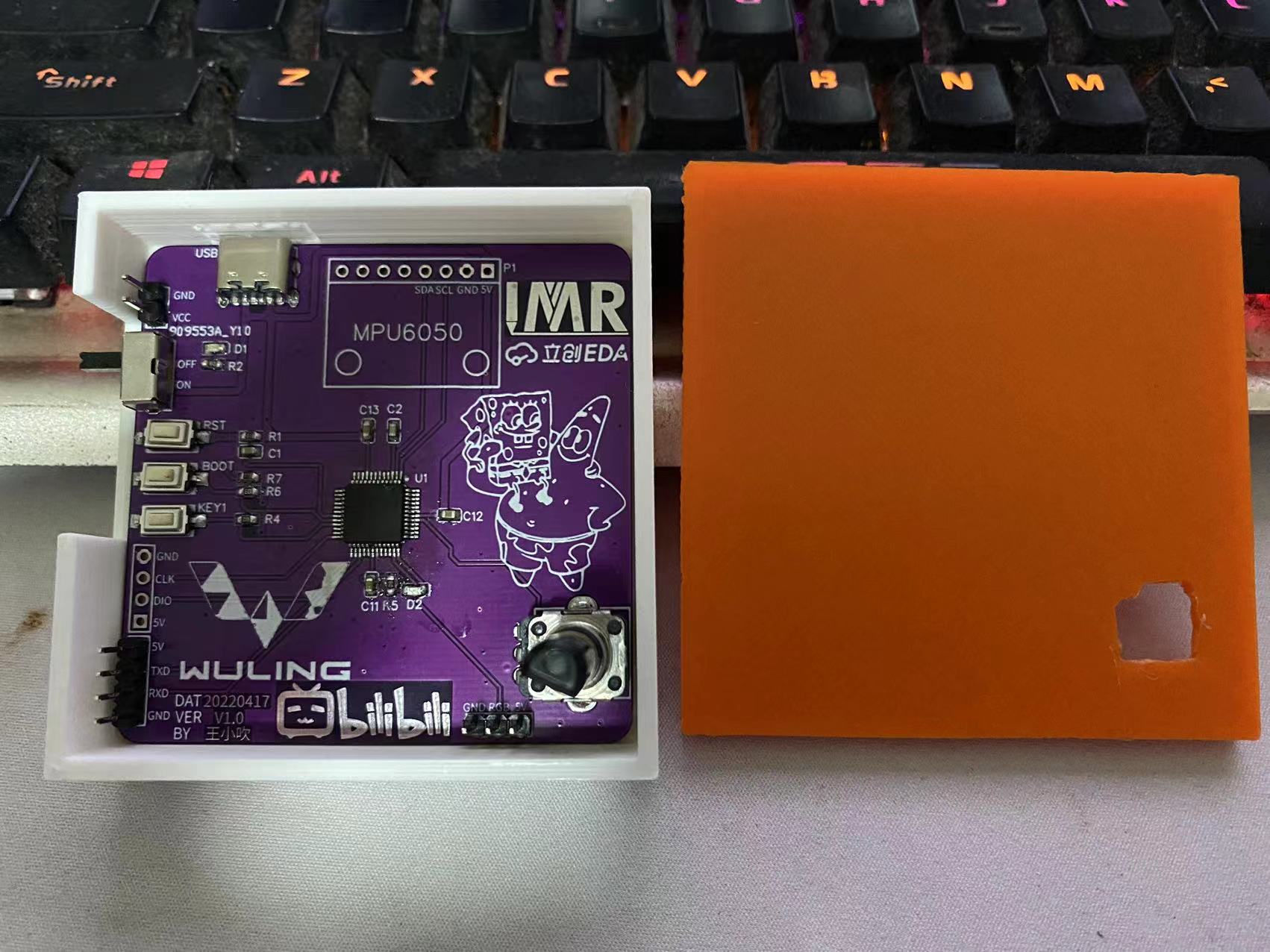

- 附带3D打印外壳
- 编程环境为使用瑞萨官方的E2stduio，本人上传的程序也使用E2stduio
视频连接：
【立创eda】基于瑞萨的矩阵彩灯_哔哩哔哩_bilibili
Key1按键切换模式
模式1：白色呼吸（上电完成后自动进入）
模式2：电位器可调白光亮度
模式3：全体亮白灯闪烁
模式4：单色流水灯模式（电位器可调色调）
模式5：彩色模式（电位器可调色调）
模式6：彩虹渐变色
设计图
| ID | Name | Designator | Footprint | Quantity |
|---|---|---|---|---|
| 1 | K2-3.6×6.1_SMD | BOOT,KEY1,RST | KEY-SMD_2P-L6.2-W3.6-LS8.0 | 3 |
| 2 | 100nF | C1,C3,C4,C5,C6,C7,C8,C9,C10,C11,C12,C13,C14,C15,C16,C17,C18,C19,C20,C21 | C0603 | 20 |
| 3 | 4.7uF | C2 | C0603 | 1 |
| 4 | FC-DA1608HRK-620D | D1 | LED0603-FD | 1 |
| 5 | LED-0603_R | D2 | LED0603_RED | 1 |
| 6 | HDR-M-2.54_1x4 | J1,J2 | HDR-M-2.54_1X4 | 2 |
| 7 | HDR-M-2.54_1x2 | J3 | HDR-M-2.54_1X2 | 1 |
| 8 | HDR-M-2.54_1x3 | J4 | HDR-M-2.54_1X3 | 1 |
| 9 | XL-5050RGBC-WS2812B | LED1,LED2,LED3,LED4,LED5,LED6,LED7,LED8,LED9,LED10,LED11,LED12,LED13,LED14,LED15,LED16 | LED-SMD_4P-L5.0-W5.0-BL_XL-5050RGBC | 16 |
| 10 | MPU6050模块 | P1 | MPU6050模块 | 1 |
| 11 | 1kΩ | R1,R2,R7 | R0603 | 3 |
| 12 | 10kΩ | R3 | RES-ADJ-TH_RK09D1130C4G | 1 |
| 13 | 1k | R4,R5 | R0603 | 2 |
| 14 | 10kΩ | R6 | R0603 | 1 |
| 15 | SK-12D02-VG5 | SW1 | SW-TH_SK-12D02VG3 | 1 |
| 16 | R7FA2E1A72DFL#AA0 | U1 | LQFP-48_L7.0-W7.0-P0.50-LS9.0-BL | 1 |
| 17 | TYPE-603-T3 | USB1 | USB-C-SMD_TYPE-603-T3 | 1 |
