1.硬件电路

供电电路

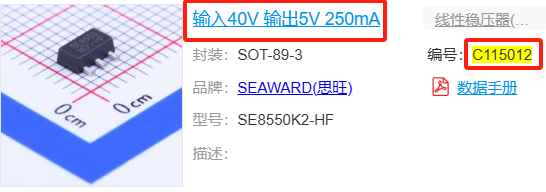

DC输入12V，LDO采用思旺的SE8550K2-HF，这款LDO支持宽电压输入，

这里要选择5V输出的！！不要原理图设计和器件下单一起搞错了

数码管电路

显示电路使用4位共阴极数码管和三个SN74HC595D组成

驱动使用SN74HC595D，两个595级联驱动数码管的段码，一个595驱动数码管的位码

按键电路

按键电路使用电阻上拉到3V3，再加上电容进行消抖

按键控制电路有多种设计方式，CW32的I/O口内部可以配置上下拉电阻，在芯片外围的按键控制电路可以无需设计消抖。按键一端接入MCU的I/O上，另一端接地。按键按下，I/O被拉低。

电压校准电路

本项目额外增加了一个TL431电路用来提供一个2.5V的基准电压，可用于给芯片一个用于校准AD的外部电压基准，从产品设计角度来讲，由于CW32本身的ADC性能优势，可以不需要此电路。

TL431输出电压非常准。在室温下，板上实测2.495V。相较于常见的稳压二极管，精度天差地别。在应用电路图中，TL431内部以一个稳压管的符号做示意。同时可调输出电压在Vref到36V之间。

LED灯指示电路

电压采样电路

电流采样电路

蜂鸣器电路

PCB设计部分

这里电源线3V3采用粉色，5V采用棕色，目的是为了方便自己走线不混淆，清晰明了知道电源走线，不习惯的小伙伴们可以按照LCEDA默认设置即可。

电路增加蜂鸣器，在测量电压超出量程可使用蜂鸣器进行提示。

注意！！这里有一个595的Q7S（芯片管脚编号9）接到下一个595的DS数据输入端，实现级联

由于使用4位共阴极所以走线不是很好走要合理规划好信号线走向。

软件部分已上传至附件。

采样电阻暂时不焊，后面用到时再进行焊接
