USB Type-C PD开发板 - 嘉立创EDA开源硬件平台

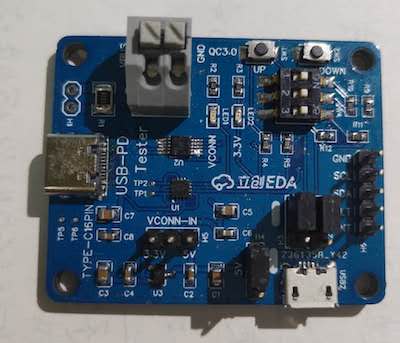

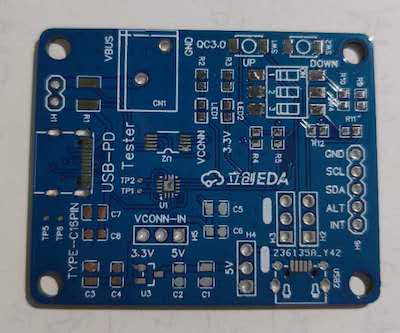

本设计用了FUSB302B（C132291）控制器+INA226（C49851）电流检测芯片，实现USB-PD协议，可以DIY线材检测器，充电器输出能力检测器等等 需要外接单片机用IIC总线通信，INA226可以检测USBC的输出电压和电流，但是芯片比较贵，可以不焊   跳线作用： H1跳线：不焊INA226时可以在这里检测电流 H2、H3跳线：用于将Type-C口的USB信号线连到QC3.0诱骗电路或者MicroUSB，按PCB上指示连接 H4跳线：按PCB上指示连接，将microUSB的5V电压供到板子上，也可以在这里外接供电 H5跳线：给VCONN通上3.3V或5V电压，如果不理解TypeC原理的话，不要连接这个跳线！ FUSB302 Arduino库（逐渐完善中）：[https://github.com/imcort/FUSB302_Arduino](https://github.com/imcort/FUSB302_Arduino) 附件有一份参考程序，从mydigit转载，我自己的程序还在调试，视频链接： [https://www.bilibili.com/video/BV1yK4y1b7Jh/](https://www.bilibili.com/video/BV1yK4y1b7Jh/) Type-C入门学习资料： [http://kevinzhengwork.blogspot.com/2014/08/](http://kevinzhengwork.blogspot.com/2014/08/) [https://www.jianshu.com/p/b2a5fba90225](https://www.jianshu.com/p/b2a5fba90225) FUSB302B Datasheet： [https://www.onsemi.cn/products/interfaces/usb-type-c/fusb302b](https://www.onsemi.cn/products/interfaces/usb-type-c/fusb302b) INA226 Datasheet： [http://www.ti.com.cn/product/cn/INA226?keyMatch=INA226&tisearch=Search-CN-everything&usecase=part-number](http://www.ti.com.cn/product/cn/INA226?keyMatch=INA226&tisearch=Search-CN-everything&usecase=part-number)
FUSB302B介绍: 安森美可编程USB Type-C控制器含供电PD (预设SNK) USB Type-C端口控制器 FUSB302B 面向期望实现 DRP/SRC/SNK USB Type-C 连接器，但需要少量编程的系统设计人员。 FUSB302B 支持 USB Type-C 检测，包括连接和方向。 FUSB302B 集成了 USB BMC 电力输送协议的物理层，允许高达 100 W 功率和角色互换。 BMC 的 PD 模块全面支持 Type-C 规格的替代接口。
