标准版
风扇调速板
2.6k
0
0
3
简介

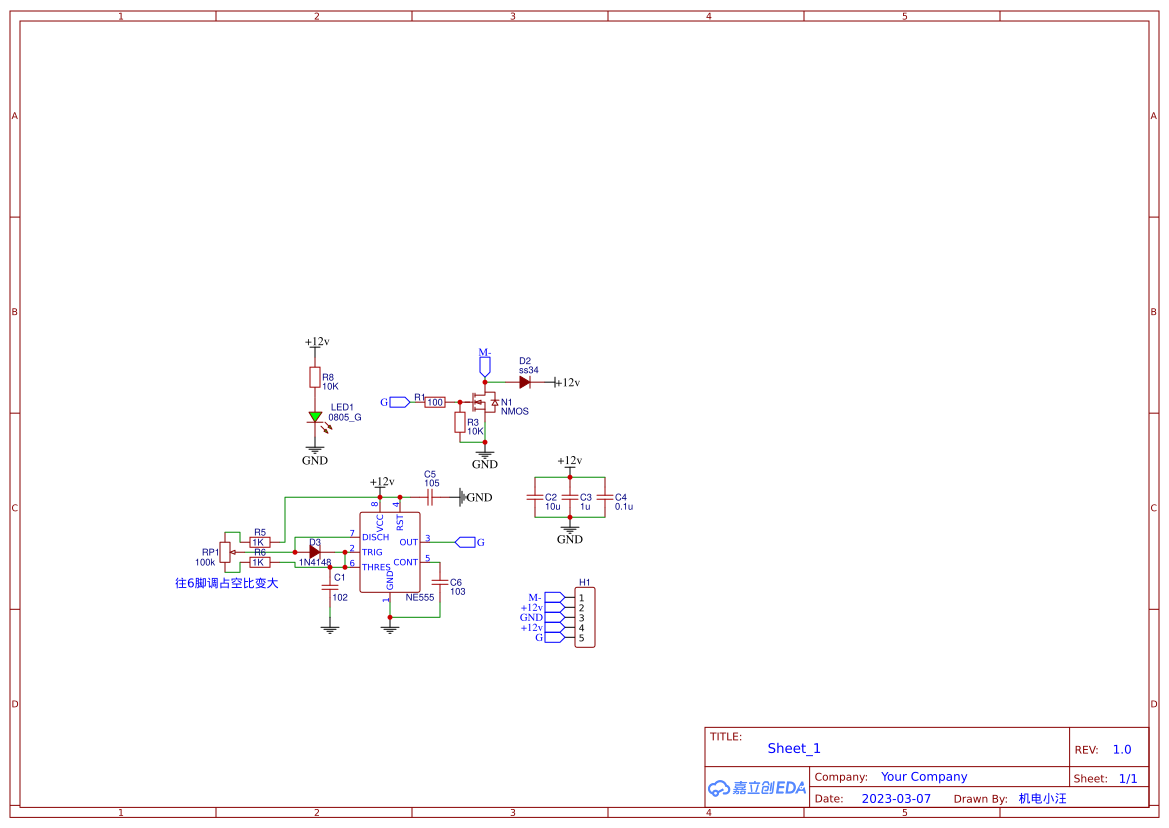

使用ne555定时器产生频率不变，占空比可调的方波脉冲。
简介：使用ne555定时器产生频率不变，占空比可调的方波脉冲。开源协议
：GPL 3.0
创建时间：2023-03-07 19:58:25更新时间：2024-08-07 10:41:07
描述
<p>使用ne555定时器产生频率不变，占空比可调的方波脉冲，非常实用！</p>
<p>板载一颗N-MOS,由于二极管限制，可以直接驱动2A以下的直流电机或LED灯板</p>
<p>单独引出3脚pwm信号，可以接入带有pwm功能的风扇或LED灯板，</p>
<p>pwm的频率可以通过更换定时电容改变，以匹配不同的控制板</p>
<p><img src="//image.lceda.cn/pullimage/nPWqJdjq5fMwEaRWivZUjmu7D2IMUEAiRTPAj7I4.jpeg" alt="" width="364" height="273" /></p>
<p>这里分享出来供大家使用</p>
