标准版 Finger_LockV3.0

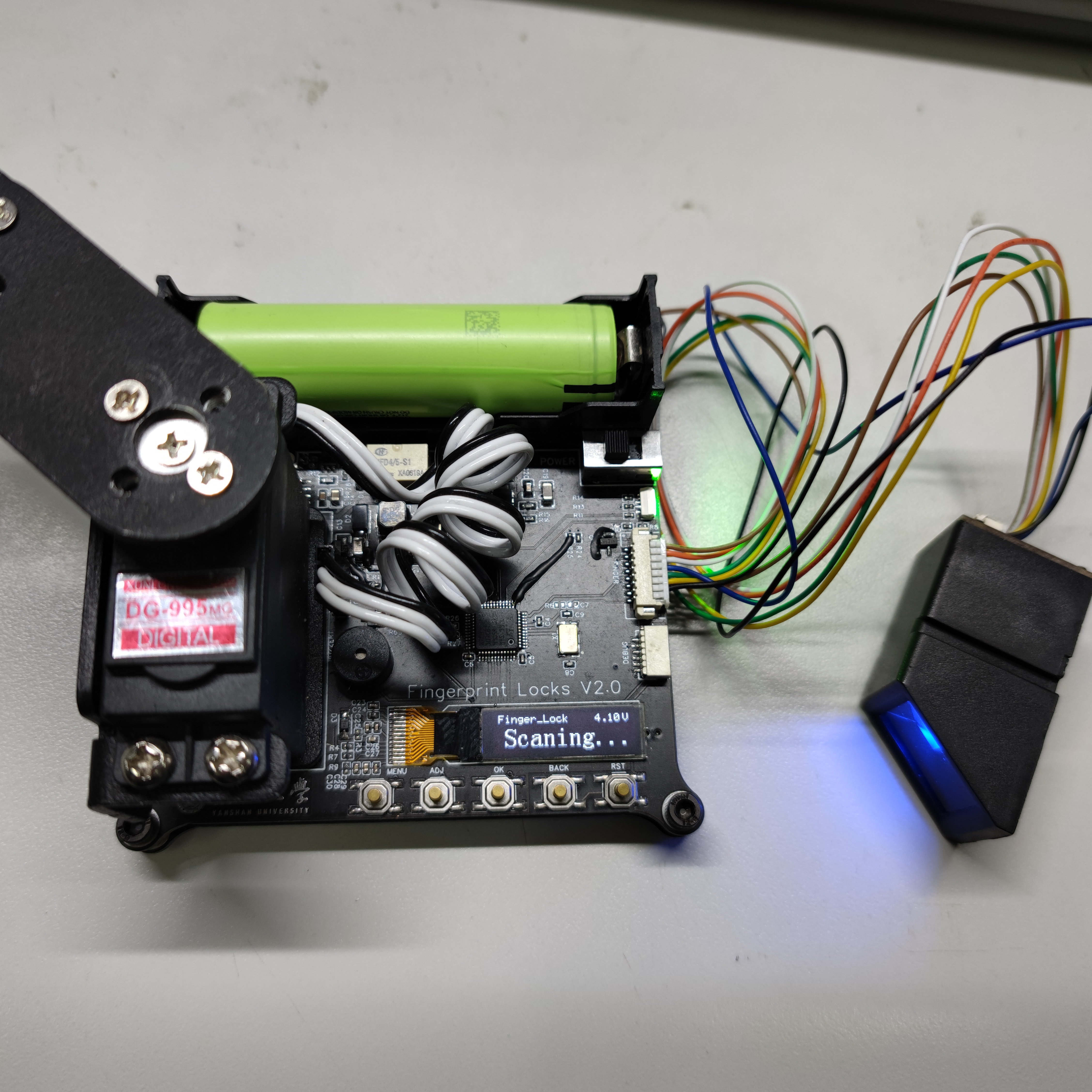

简介:这是一款能够在宿舍使用的指纹锁,在不破坏原本结构的基础上加装指纹解锁开门,APP遥控开门功能。软件后期整理完成后开源!!可加群:894010968

开源协议: GPL 3.0

(未经作者授权,禁止转载)

工程来源: 克隆自 智能指纹锁第二代

创建时间: 2021-02-01 21:57:57
更新时间: 2022-11-18 21:44:46
描述

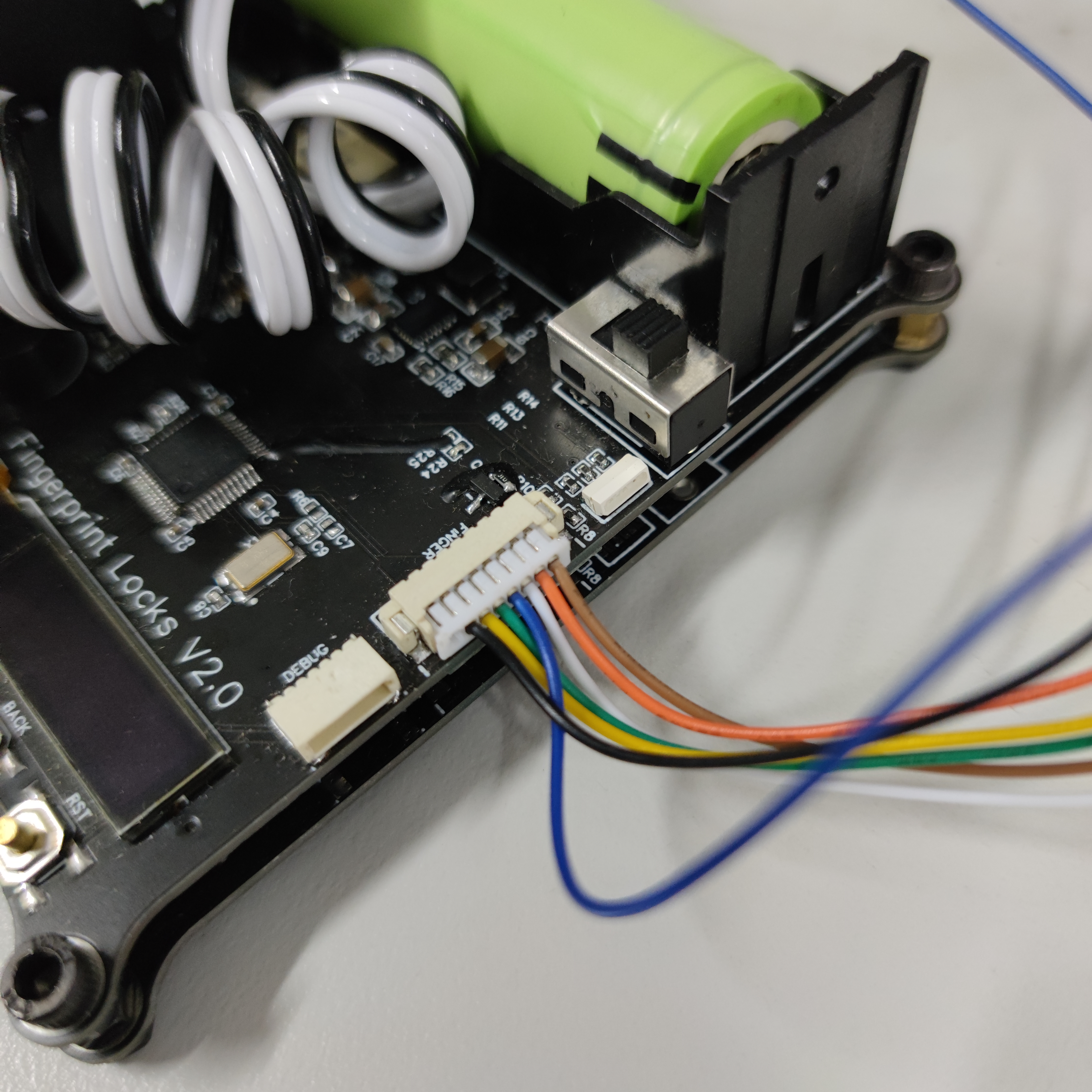

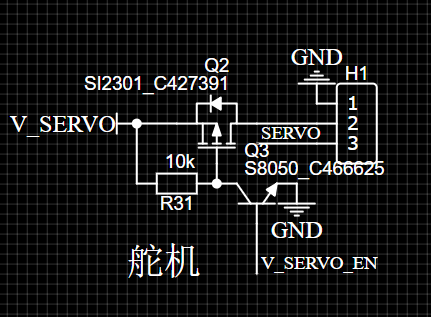

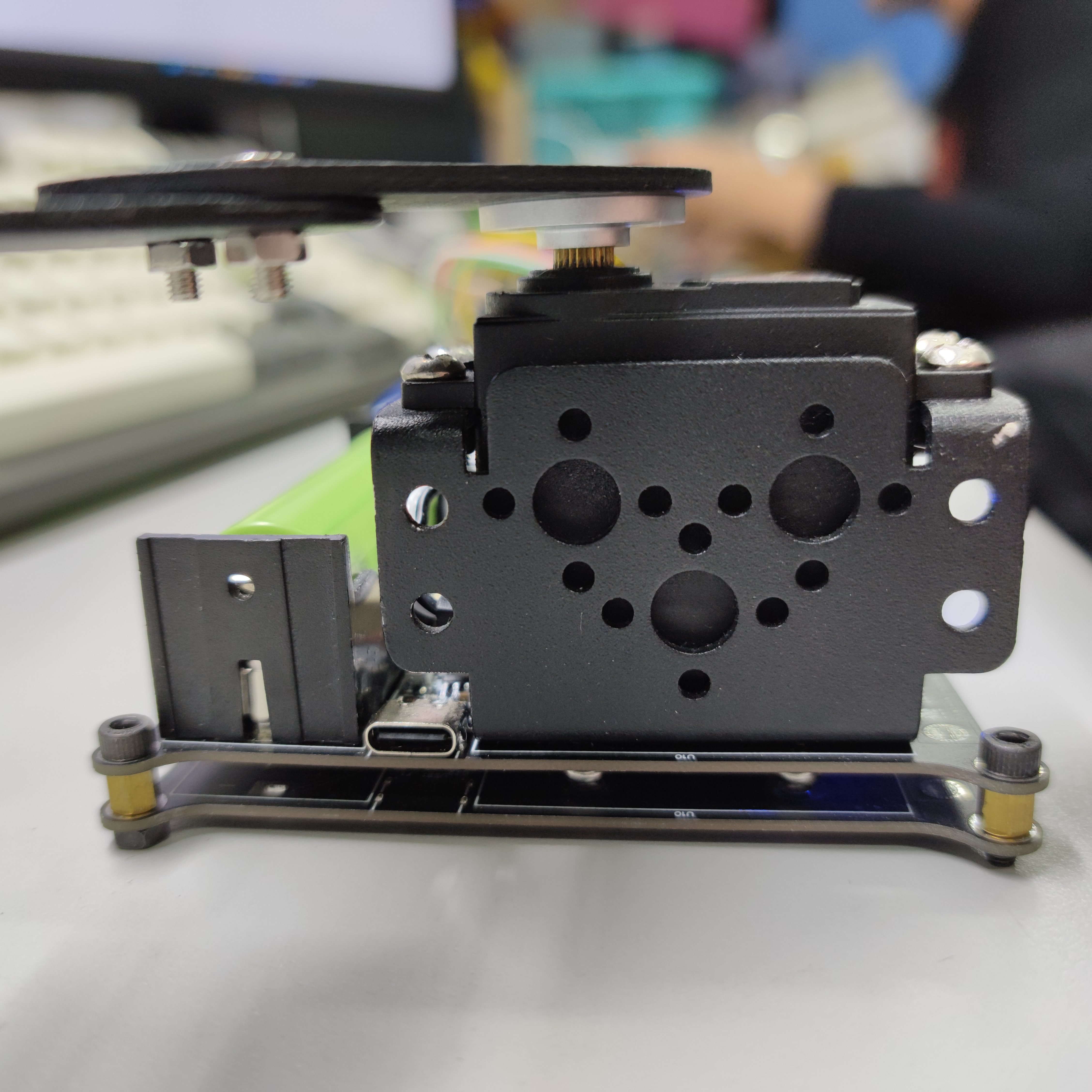

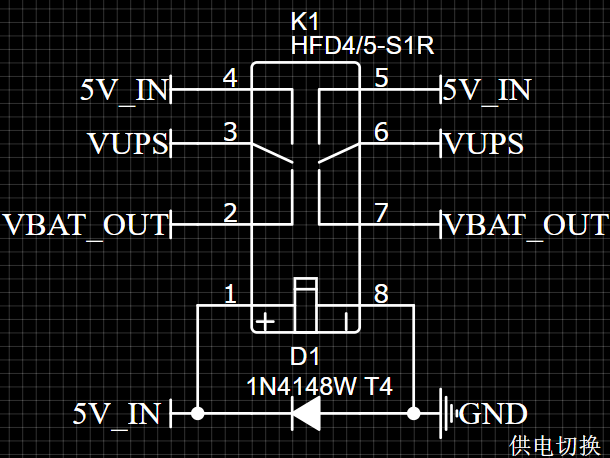

### 项目简介 这是一款能够在宿舍使用的指纹锁,在不破坏原本结构的基础上加装指纹解锁开门,APP遥控开门功能。 - - - ### 项目功能介绍 * 电源部分使用了一节松下18650锂电池; * 板载继电器UPS电路,实现宿舍断电后依旧能正常使用(白天使用外部供电,夜晚使用锂电池供电); * 使用MG995 40kg舵机安装摇臂,带动门把手转动从而开门; * 使用TPS61088升压电路来给舵机供电(第一版使用SX1308会出现电流不够的情况,芯片保护); * 使用TPS63020作为3.3V供电的供电芯片,可以最大化压榨电池电量,且效率很高,静态功耗低;~~~~ * 使用0.87寸OLED,尽可能减小体积; * 预留ESP8266和JDY25M焊盘,可以实现APP开门,或者与其他设备组网联动; * 舵机和AS608指纹模块都有MOS来对供电进行控制,降低功耗,延长待机; * 采购链接如下 * 舵机:[https://item.taobao.com/item.htm?spm=a230r.1.14.33.57c964aacZd9bW&id=578505252140&ns=1&abbucket=11#detail](https://item.taobao.com/item.htm?spm=a230r.1.14.33.57c964aacZd9bW&id=578505252140&ns=1&abbucket=11#detail) * 舵机支架:[https://item\.taobao\.com/item\.htm?id=609404704946&ali\_refid=a3\_420434\_1006:1123524089:N:HiQgKVvM%2FZ%2F4FmpTJtc9CA%3D%3D:11bc044e98dbb511a5a5fed8baca396a&ali\_trackid=1\_11bc044e98dbb511a5a5fed8baca396a&spm=a230r\.1\.1957635\.32](https://item.taobao.com/item.htm?id=609404704946&ali_refid=a3_420434_1006:1123524089:N:HiQgKVvM%2FZ%2F4FmpTJtc9CA%3D%3D:11bc044e98dbb511a5a5fed8baca396a&ali_trackid=1_11bc044e98dbb511a5a5fed8baca396a&spm=a230r.1.1957635.32) * 指纹模块:[https://item.taobao.com/item.htm?spm=a230r.1.14.22.420d9520Vk0uso&id=566648022446&ns=1&abbucket=11#detail](https://item.taobao.com/item.htm?spm=a230r.1.14.22.420d9520Vk0uso&id=566648022446&ns=1&abbucket=11#detail) * 连接线(8P,sh1.25,双头反向):[https://detail.tmall.com/item.htm?id=624732974819&spm=a1z09.2.0.0.137f2e8d741ufc&_u=i2qflid3663c](https://detail.tmall.com/item.htm?id=624732974819&spm=a1z09.2.0.0.137f2e8d741ufc&_u=i2qflid3663c) * ![IMG_20211018_202212.jpg](//image.lceda.cn/pullimage/GpV7sdJiWIs5LfNXblxP75DnrWHipmmpD9HdD7WP.jpeg) * 如图所示排线最左侧一根请拔掉后使用,即只用到7P!!!!! - - - ### 项目属性 * [x] 原理图设计 * [x] PCB图设计 * [x] PCB打样 * [x] 焊接测试 * [x] 功能测试 * [x] 程序测试 - - - ### 电路讲解 ![image.png](//image.lceda.cn/pullimage/gKJCCjMHeA0AL9IvVkyweXZniaV9CSC1NvbLC5Ne.png) 供电切换电路 ![image.png](//image.lceda.cn/pullimage/sDmYTSkcG0aOGnxTfywlFVR6ttkSSuJZzIVCyzYh.png) 舵机控制电路 ![image.png](//image.lceda.cn/pullimage/gI4KIC1NUUeKetm5LWAYaupm79iYITapWJyVPVve.png) OLED驱动电路 ![image.png](//image.lceda.cn/pullimage/LQ6e3ZtcVn97crIlMkmeb72FGlNTwyiV8gRd9qdv.png) 电池保护电路 - - - ### 软件 ``` C while(1) {     VBAT=ADC_DMA_IN5*3.3*2*100/4096; Jansson1_Demo(USART1_RX_BUF);     JDY_Read(); if(Finger_touch==1) { OLED_GO(); if(powertime<=50) {  Power_finger=0; Power_servo=1; powertime++; } else { Finger_touch=0; powertime=0; } delay_ms(100); if(Finger_touch==1 && openflag==0 ) { press_FR(); } } else {      Power_servo=0;      Power_finger=1; } OLED_GO(); } } ``` - - - ### 设备图 ![IMG_20211018_194548.jpg](//image.lceda.cn/pullimage/no7Mlsg9DTZT9628LeBBVuI5400IrSQYPDZa05pb.jpeg)![IMG_20211018_194535.jpg](//image.lceda.cn/pullimage/xzKB6dPpa936ULLGJWFmHrwdz1bsEOeQhvxTK4yI.jpeg) - - - ### 演示视频 [宿舍版WIFI指纹锁-哔哩哔哩](https://b23.tv/wWLHRO) - - -

设计图
原理图
1 /
PCB
1 /
未生成预览图,请在编辑器重新保存一次
ID Name Designator Footprint Quantity

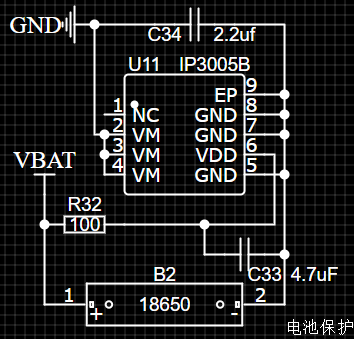

1 18650 B2 18650直插 1
2 HNB09A03 BUZZER1 BUZ-TH_BD9.0-P5.00-D0.6-FD 1
3 100nF/50V C3,C4,C5,C6,C7 C0402 5
4 22pF/50V C8,C9 C0402 2
5 0.1u C10 C0402 1
6 10uF C14,C22 C0805 2
7 1uF C15,C16,C40 C0603 3
8 0.1u C17 C0603 1
9 22uF C18,C19 C1206 2
10 2.2uF C20,C21 C0805 2
11 1uF C23,C24 C0402 2
12 4.7uF C25,C27,C28,C30,C43 C0402 5
13 0.1uf C26,C29 C0402 2
14 100uF C31 CAP-SMD_BD5.0-L5.3-W5.3-FD 1
15 4.7uF C33 C0603 1
16 2.2uf C34 C0603 1
17 22uF C35,C36 C1210 2
18 100nF C37 C0603 1
19 22uF C38,C39 C0805 2
20 4.7nF C41,C42 C0402 2
21 100nF C44 C0402 1
22 1SC3528VGB01MH08 CD1 LED-ARRAY-SMD_4P-L3.5-W2.8-TR_1SC3528VGB01MH08 1
23 DF13A-8P-1.25H(21) CN1 CONN-SMD_DF13A-8P-1.25H(21) 1
24 1N4148W T4 D1,D3 SOD-123_L2.8-W1.8-LS3.7-RD 2
25 MPTCFP2-Q-T/R DOWNLOAD SW-SMD_L3.9-W2.9-LS4.8-EH 1
26 JK-NSMD100-16V F1 F1206 1
27 HDR-F-2.54_1x3 H1 HDR-F-2.54_1X3 1
28 HFD4/5-S1R K1 RELAY-SMD_HFD4-5-S1R 1
29 1.5uH L2 IND-SMD_L4.0-W4.0_FNR40XXS 1
30 2.2uH L3 IND-SMD_L6.0-W6.0_SLF6028T 1
31 TC5018RGBF08-3CJH-S01 LED1 LED-SMD_TC5018RGBF08 1
32 A1002WR-S-6P LINK1 CONN-SMD_A1002WR-S-6P 1
33 SI2301_C427391 Q1,Q2 SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR 2
34 S8050_C466625 Q3 SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR 1
35 S8050_C266592 Q9 SOT-23-3_L2.9-W1.3-P1.90-LS2.4-BR 1
36 4.7K R3,R4,R7,R9,R21,R23 R0402 6
37 1K R5,R12 R0603 2
38 10K/1% R6,R8,R10 R0402 3
39 10K R11,R13,R14 R0402 3
40 1M R15 R0603 1
41 180K R16 R0603 1
42 10k R17,R19,R20,R22,R30,R31,R68 R0402 7
43 1K R18 R0402 1
44 10 R24,R25,R26,R27 0603短路连接点 4
45 100 R32 R0603 1
46 30k R33 R0402 1
47 120k R34 R0402 1
48 17.4K R35 R0402 1
49 49.9K R36 R0402 1
50 392K R37 R0402 1
51 0 R38,R39 R0402 2
52 4.7k R63 R0402 1
53 TS-1102S-C-A-B SW1,SW2,SW3,SW4,SW5 SW-SMD_4P-L5.2-W5.2-P3.70-LS6.4 5
54 SS-12D10L3 SW6 SW-TH_SS-12D10L3 1
55 TPS61088RHLR U2 VQFN-20_L4.6-W3.6-P0.50-BL 1

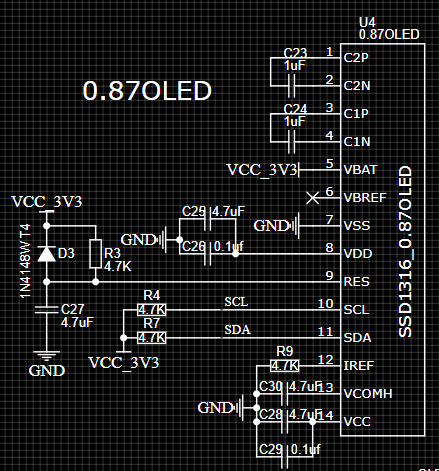

56 0.87OLED U4 0.87OLED 1
57 TPS63020DSJR U5 VSON-14_L4.0-W3.0-P0.50-BL 1
58 WT8266-S5 ESP-12F U6 WIFIM-SMD_22P-L24.0-W16.0-P2.00 1
59 TP4056 U7 ESOP-8_L4.9-W3.9-P1.27-LS6.0-BL-EP 1
60 JDY-25M U8 JDY-25M 1
61 mg995 U10 MG995舵机架 1
62 IP3005B U11 ESOP-8_L4.9-W3.9-P1.27-LS6.0-BL-EP 1
63 TYPEC-250D-BCP6 USB1 USB-C-SMD_TYPEC-250D-BCP6 1
64 8MHz X1 OSC-SMD_4P-L5.0-W3.2-BL 1
65 STM32F103C8T6_JX U1 LQFP48_7X7X05P_JX 1
