EEI TECHNOLOGY HEXAGON-3rd Series PSA-1030PL DC Power Meter



• PSA-1030PL 双通道 双极性 双向直流功率计具有四线测量，电能计数，转换效率分析功能。
• 通道之间与数字处理部分完全实现电气隔离，使得双通道可同时测量不同参考地的目标。
• 具有双向计数功能的高精度电能计数器，可用于电池充放电测试。
• 每个通道都配备了开尔文电压测量功能以应对线损压降导致的测量误差。
• 内置常用电源分析计算（转换效率，功率损耗，等效电阻）。
• 可选Modbus-RTU或控制台协议进行设备联机交互。
• 具有1000Vrms电气隔离强度的RS-485扩展接口。



版权说明



• 此项目版权为EEI TECHNOLOGY电子工作室所有。
• 此项目为CC-BY-NC-SA协议（即创作共用-署名-非商业性-相同方式共享）且禁止未授权的演绎（截取原工程部分或者在原工程基础上加以修改而诞生的新工程称之为“演绎”），即使被授权，也要以同样方式共享其工程才方可进行演绎(需要标注原作者署名以及来源)，如无视开源协议并进行商业行为，本工作室将会追究其相关责任并进行严厉打击！请大家自觉遵守开源协议，共同维护开源环境。
• 该项目所涉及的项目文档，文件仅供制作参考之用途，禁止将此项目用于一切商业行为（以牟利为目的贩卖，传播，复制）包括以上三点且不局限于以上三点。
• 该项目遵循仅制作非商业化协议，即复刻者仅有权制作与使用，无权生产，销售，二次开发，所以该项目仅按复刻的最低标准公开工程文件（Gerber文件，原理图PDF，固件bin，交互式BOM）。



关于固件



• 因近些年开源环境恶劣，所以本工作室决定该产品的固件仅开放试用版本，仅供体验产品的硬件参数，精简了一些功能，并且使用30分钟自动重启一次。
• 试用版本固件请加群获取（799912531）。
• 正式版固件拥有完整功能，如有需要可联系本工作室购买（单片机本体+已烧录固件）或代烧录。
• 固件有两个不同的版本以支持两种显示屏（VFD或OLED），考虑到VFD货源不稳定，试用版本的固件仅开放OLED版本，如有需要使用VFD显示屏，可联系本工作室代烧录或购买VFD版本的固件以及对应的VFD显示模组。
• 为了提高传输效率，主板与OLED模块采用私有通信协议，不支持市面上任何一种屏幕，为了避免不必要的损失，请不要尝试用其他屏替代，如需要替换其他显示屏，可联系本工作室定制开发驱动程序。
• 本工作室淘宝主页点击跳转



以下为试用版本固件不可用的功能

电能计数器

电流测量范围设置

数学计算

画面冻结

Modbus通信

部分控制台指令（读取功率计信息，数学计算，计数器）

关闭开机自检

显示模式设置（固定显示2个通道）



特殊物料获取方式



• 注意：关键物料必须从正规渠道购买（如立创商城，云汉芯城），否则可能会不工作或误差极大。



BOM名称	购买链接	备注
J_HSX_18X6X1.5	购买链接（淘宝）	18*6*1.5mm黄铜镀镍
J_QM6.35	购买链接（淘宝）
INA333AIDGKR	购买链接（立创商城）	必须立创商城购买，淘宝有概率买到假货
ADS1220IPWR	购买链接（立创商城）	必须立创商城购买，淘宝有概率买到假货
INA296A3	购买链接（立创商城）
AT24C08		不要买华冠（有概率出现坏块）
LED_WHITE	购买链接（立创商城）	必须用这个型号，不然电压采集异常
VT0419S	购买链接（淘宝）
5.5英寸OLED显示屏	购买链接（淘宝）



FATP关键物料获取方式



BOM名称	购买链接	备注
160X80X55铝合金外壳	购买链接（淘宝）	需开孔和定制长度，定制10个起，不建议在卖家那定制。 建议自行切割和开孔，或3D打印。 嘉立创FA有同款外壳，但内宽不一致，无法装配，所以请勿购买嘉立创外壳。
轻触开关按键帽	购买链接（淘宝）
自锁开关按键帽	购买链接（淘宝）
M2_HOLE_4MM	购买链接（立创商城）
显示模块连接线（ZH1.5 10P 300MM 双头反向）	购买链接（淘宝）	颜色分类：10P长度：300mm端子：双头（反向）
按键模块连接线（ZH1.5 8P  150MM 双头反向 ）	购买链接（淘宝）	颜色分类：8P长度：150mm端子：双头（反向）
RS485模块连接线（MX1.25 6P 50MM 双头反向）	购买链接（淘宝）	颜色分类：6P[10条]长度：50MM规格：双头反向



相关项目文件说明



文件名	说明

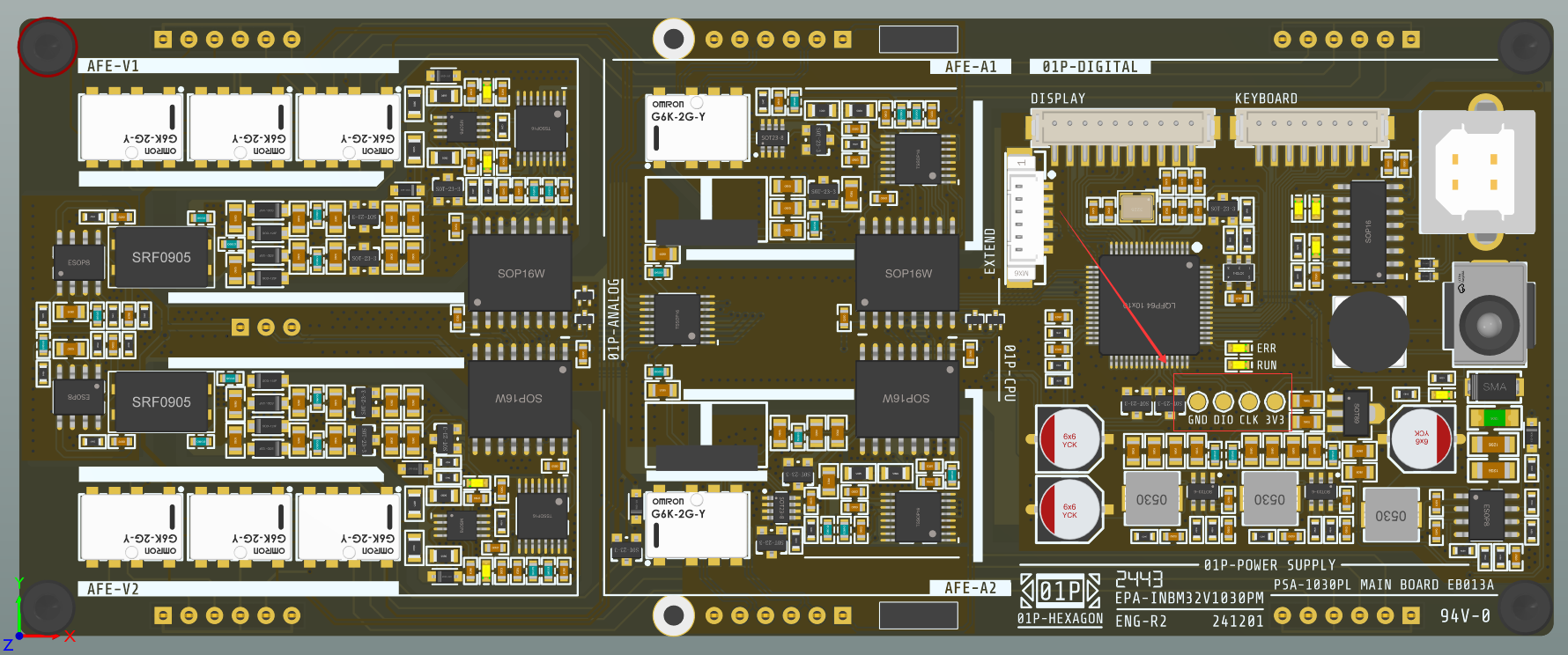

Sch_EPA-INBM32V1030PM	功率计主板原理图
Sch_EPA-INBM32V1030PK2	功率计电源连接板原理图
Sch_EPA-INBN00B1030PK3	按键板原理图
Sch_EPA-INBN0AB1030PK4	RS-485扩展板原理图

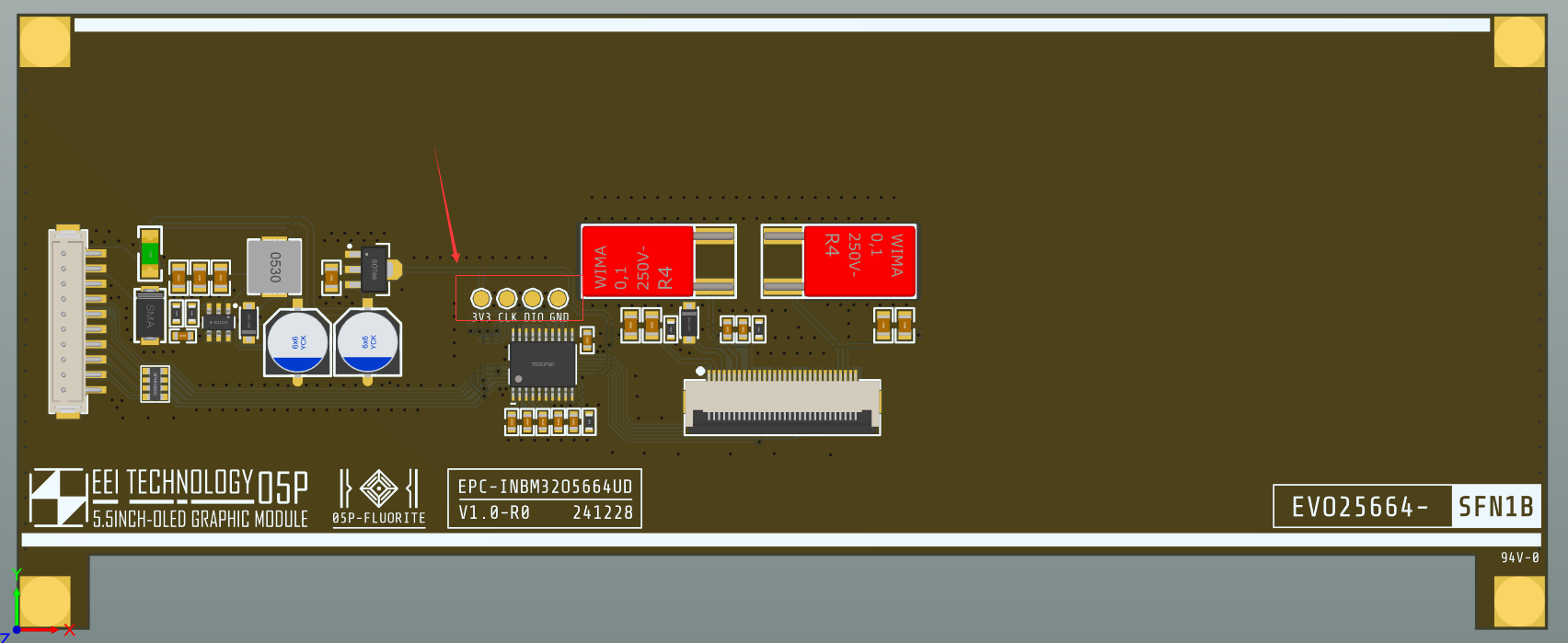

Sch_EPC-INBM32O5664UD	OLED显示板原理图
Gerber_EPA-INBM32V1030PM	功率计主板制版文件
Gerber_EPA-INBM32V1030PK2	功率计电源连接板制版文件
Gerber_EPA-INBN00B1030PK3	按键板制版文件
Gerber_EPA-INBN0AB1030PK4	RS-485扩展板制版文件
Gerber_EPC-INBM32O5664UD	OLED显示板制版文件
BOM_EPA-INBM32V1030PM	功率计主板交互式BOM
BOM_EPA-INBM32V1030PK2	功率计电源连接板交互式BOM
BOM_EPA-INBN00B1030PK3	按键板交互式BOM
BOM_EPA-INBN0AB1030PK4	RS-485扩展板交互式BOM
BOM_EPC-INBM32O5664UD	OLED显示板交互式BOM
Gerber_EPA-INBM32V1030PM_FK	前面板制版文件
Gerber_EPA-INBM32V1030PM_BK	后面板制版文件

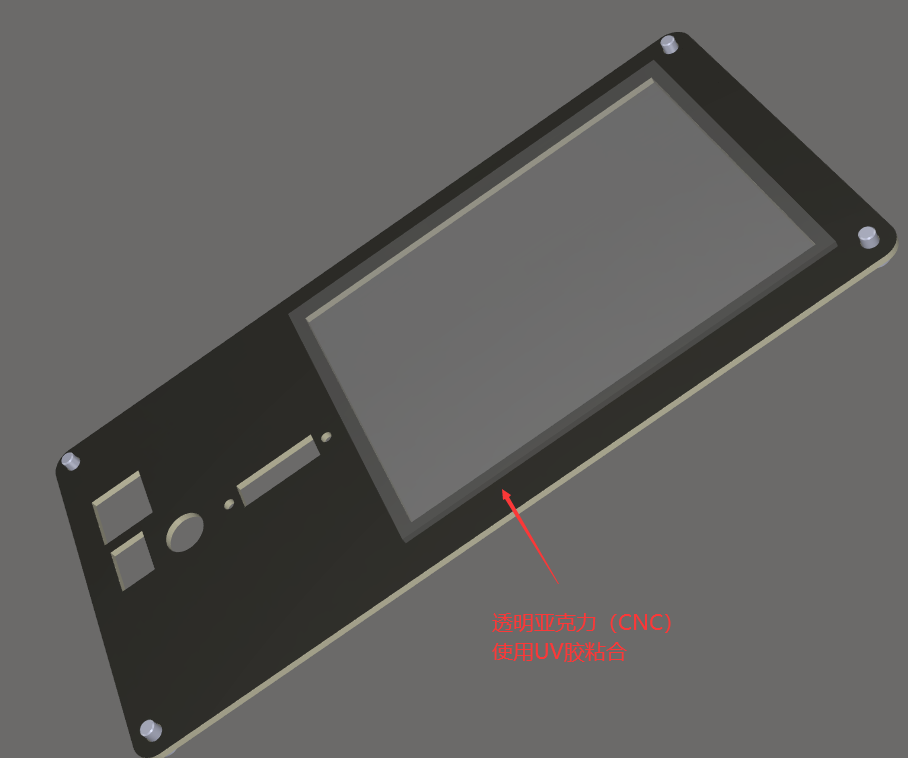

EPA-INBM32V1030PM_MK	前面板屏幕滤光片CAD文件，厚度1.5mm，黑色半透明亚克力
EPA-INBM32V1030PM_BMK	后面板透明窗3D文件
PSA-1030PL_FATP_160X80X55	外壳3D文件
PSA-1030PL_FATP_VFD	产品总装3D文件(VFD专用)
PSA-1030PL_FATP_OLED	产品总装3D文件(OLED专用)

相关文档说明



文件名	说明
PSA-1030PL UserManual	产品用户手册
EPA-INBM32V1030PM_Firmware_OLED_Trial	功率计主板固件（试用版）
EPC-INBM32O5664UD_Firmware	OLED显示板固件

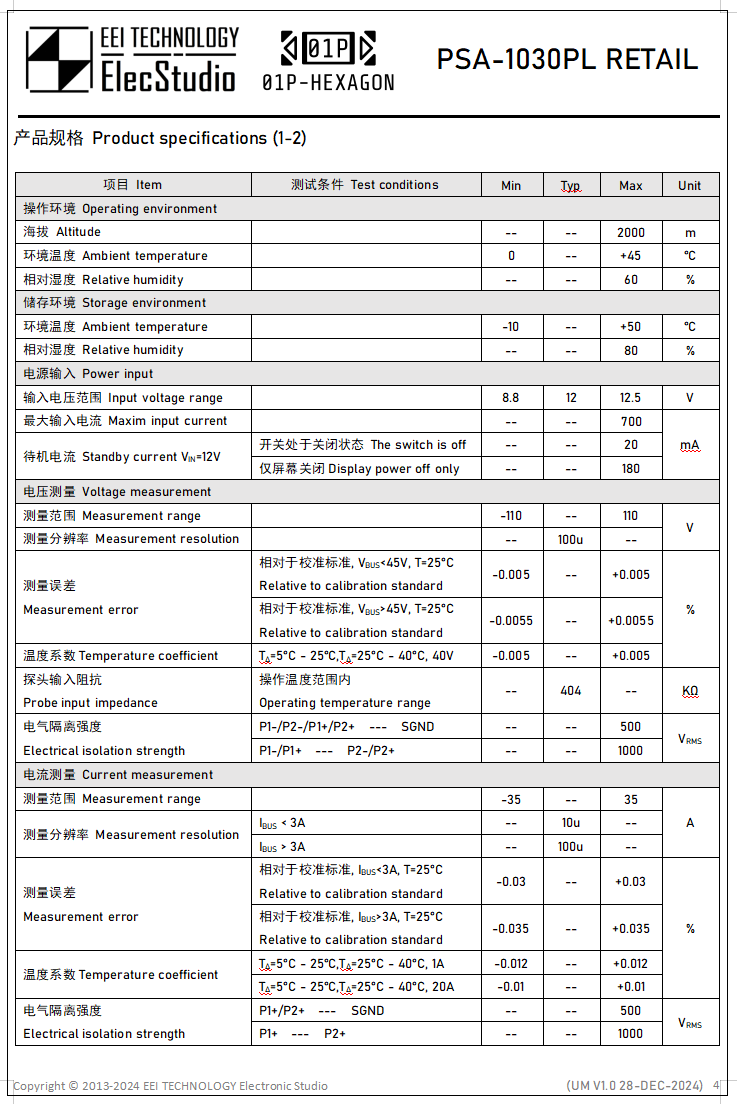

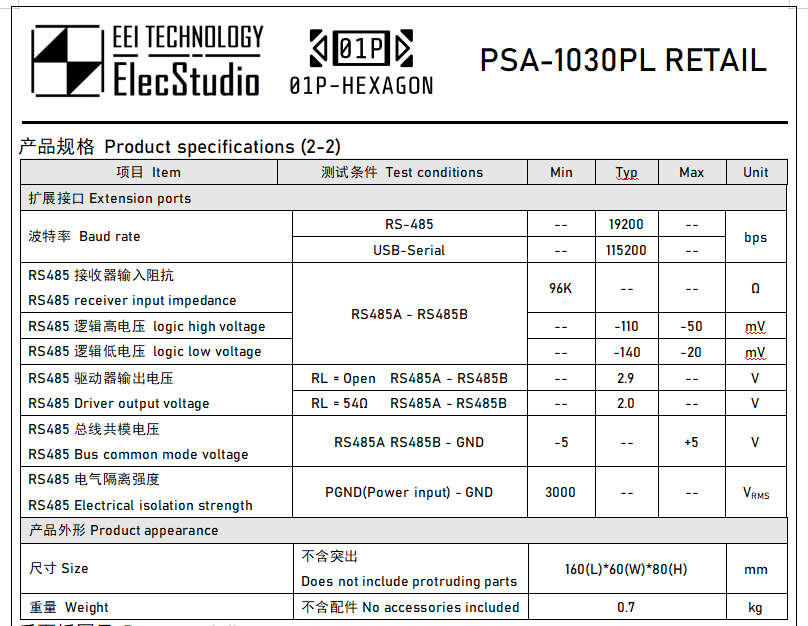

产品规格

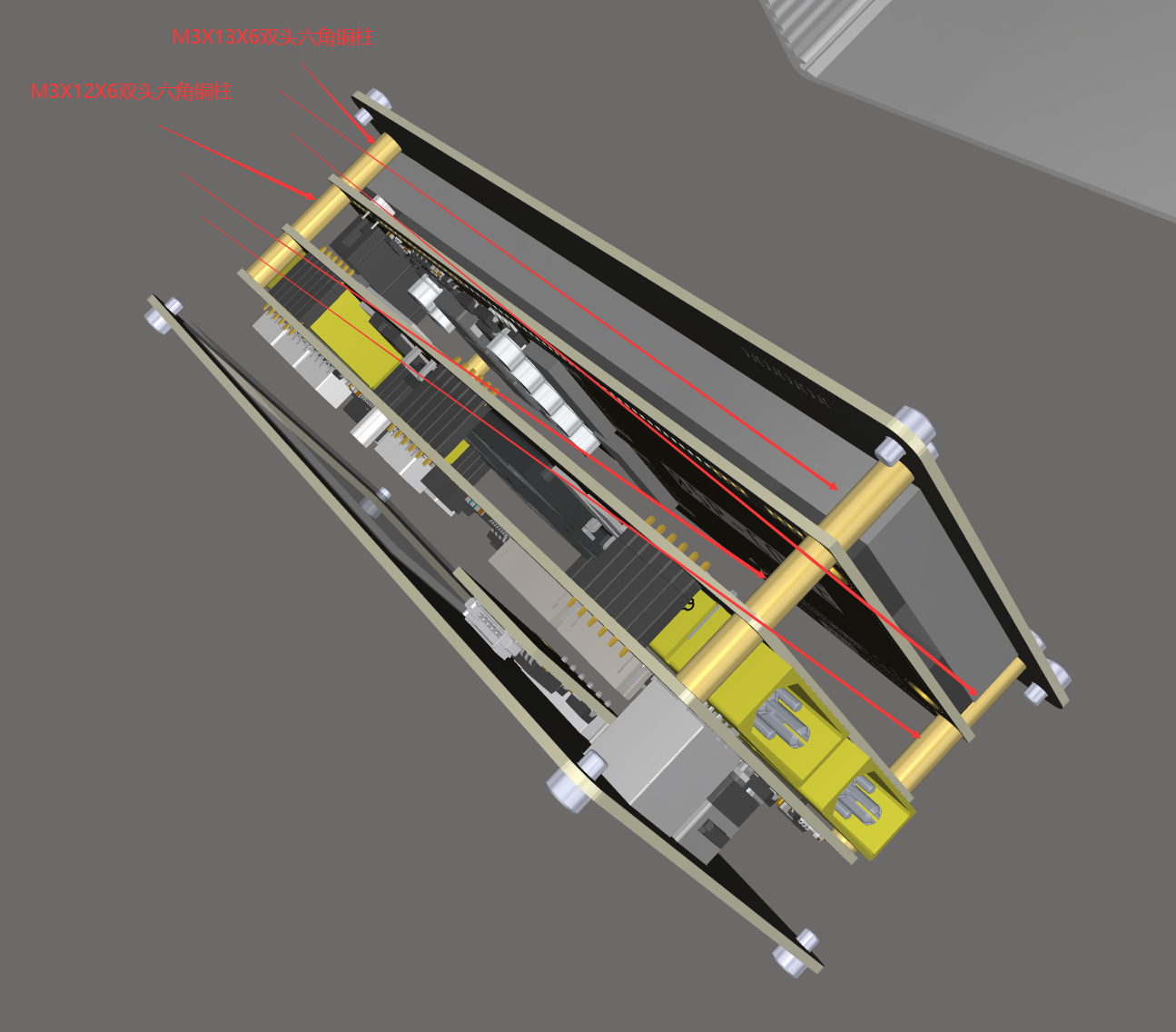

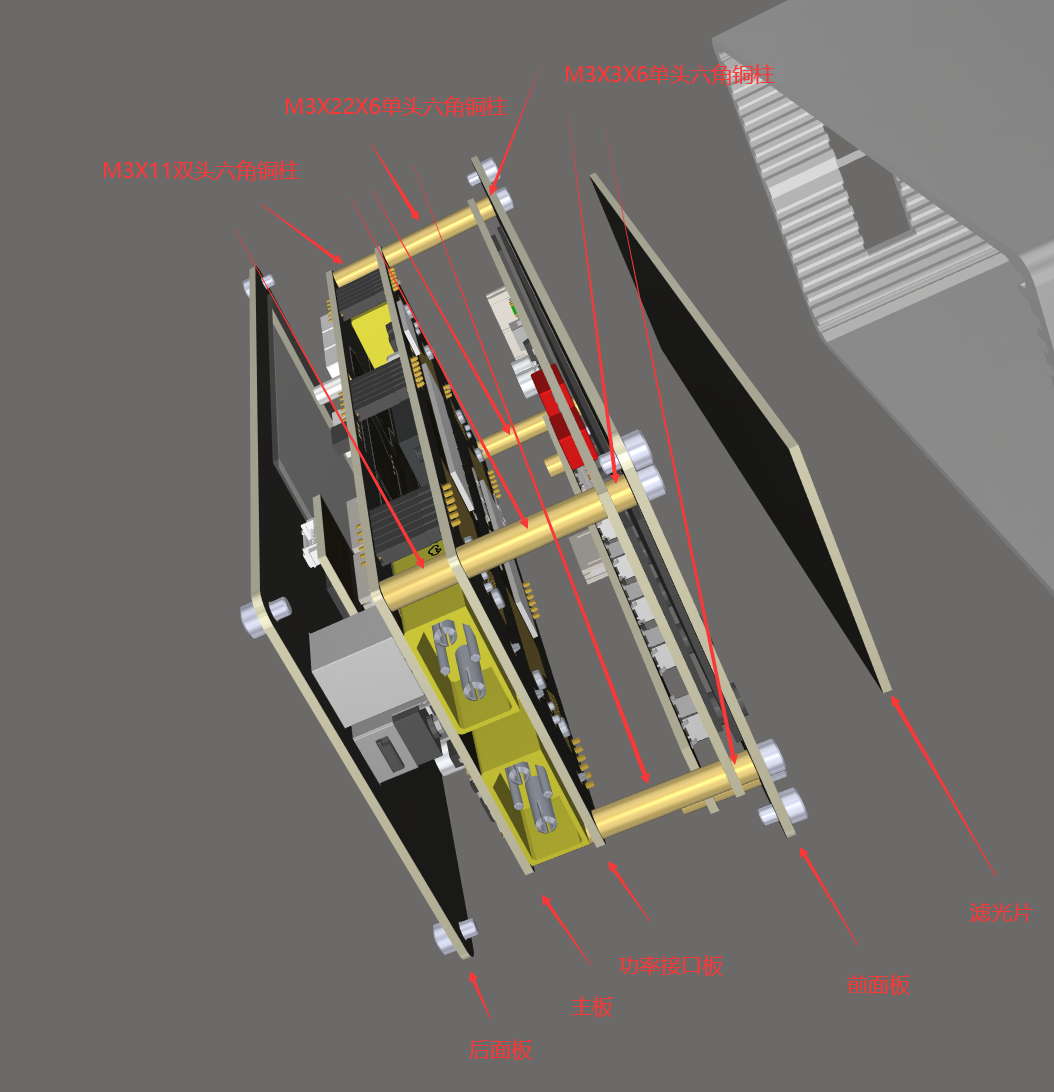

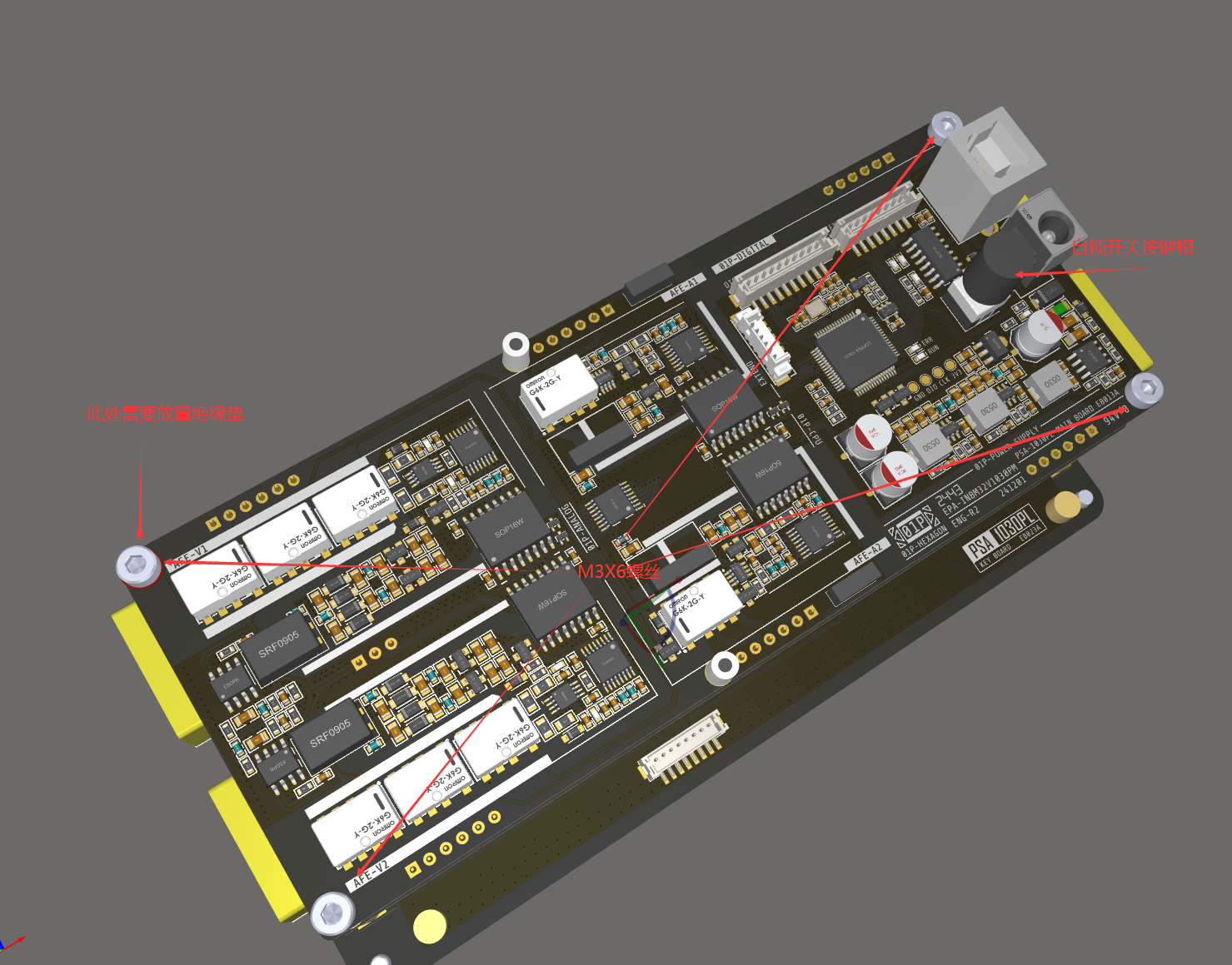

产品装配（OLED）

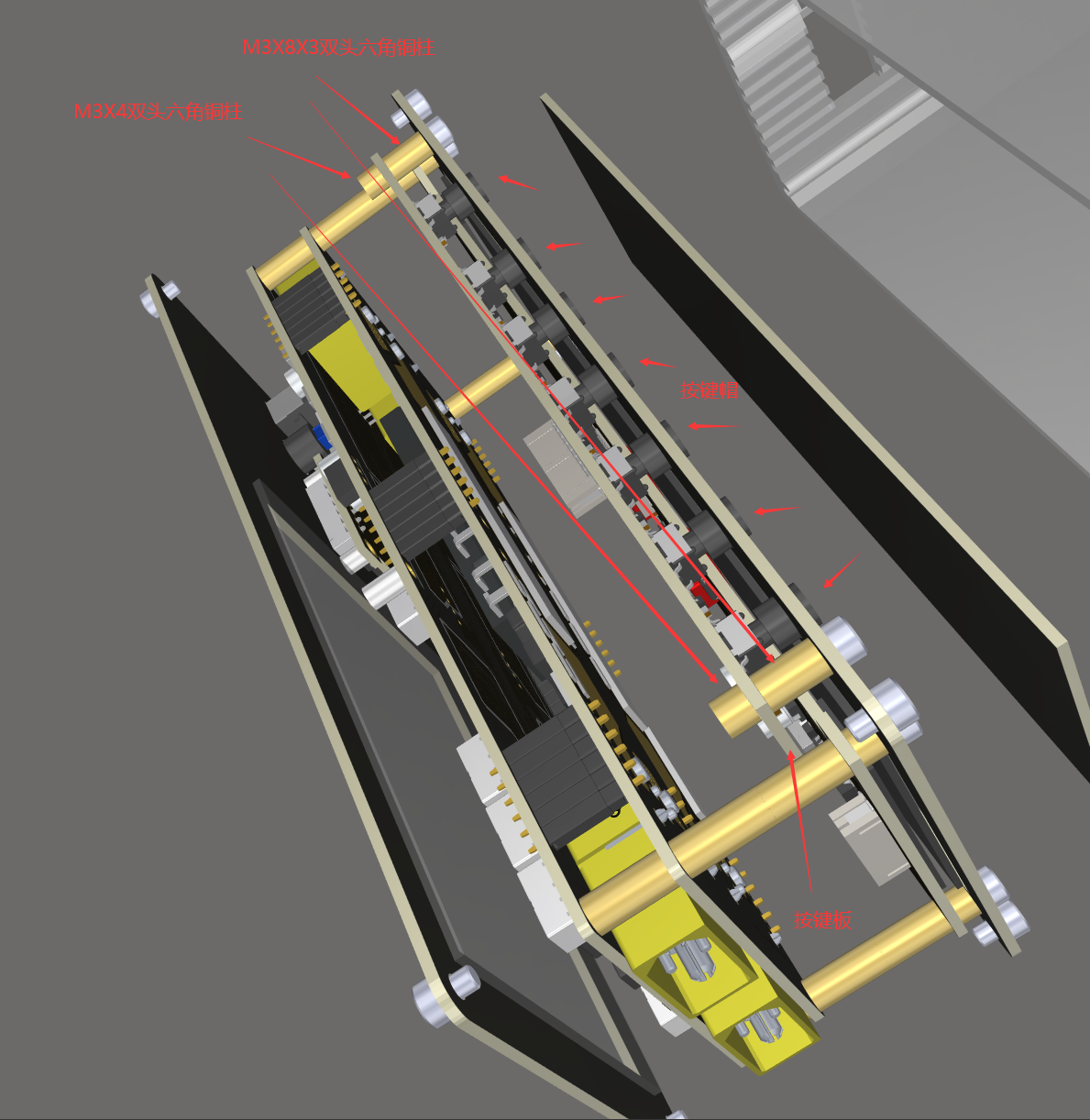

产品装配（VFD）



固件烧录



• 固件使用STM32CubeProgrammer烧录，请勿使用第三方软件。
• bin文件不包含地址偏移，需手动设置起始地址0x08000000 ，否则程序无法运行。
• 注意固件名和板号对应。

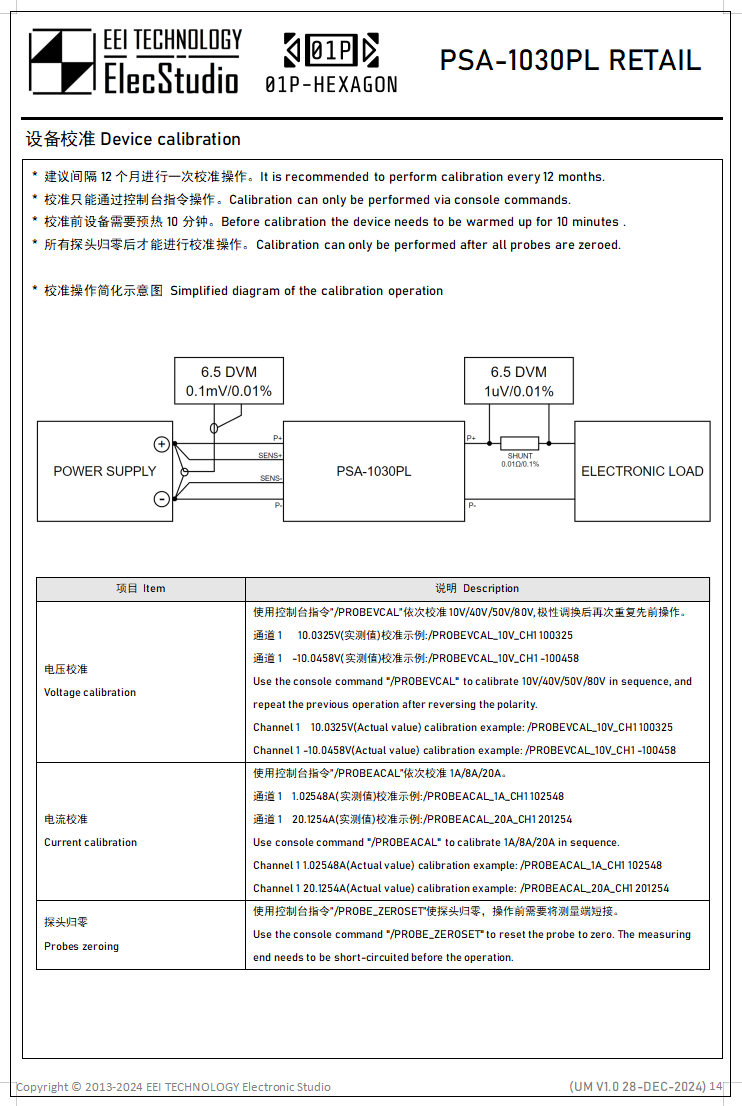

设备校准



截图文件保存方法

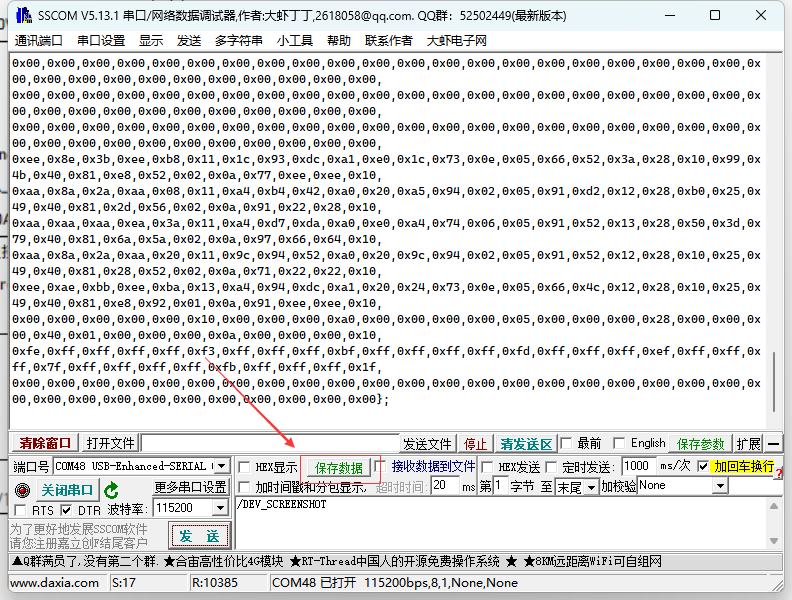

• 使用SSCOM或其他支持保存文件的串口工具，设置好波特率之后发送截屏控制台指令"/DEV_SCREENSHOT",设备会返回ASCII格式的XBM图片数据。
• 点击保存文件。



• 将保存的文件扩展名改为XBM就可以查看图片,如下所示。

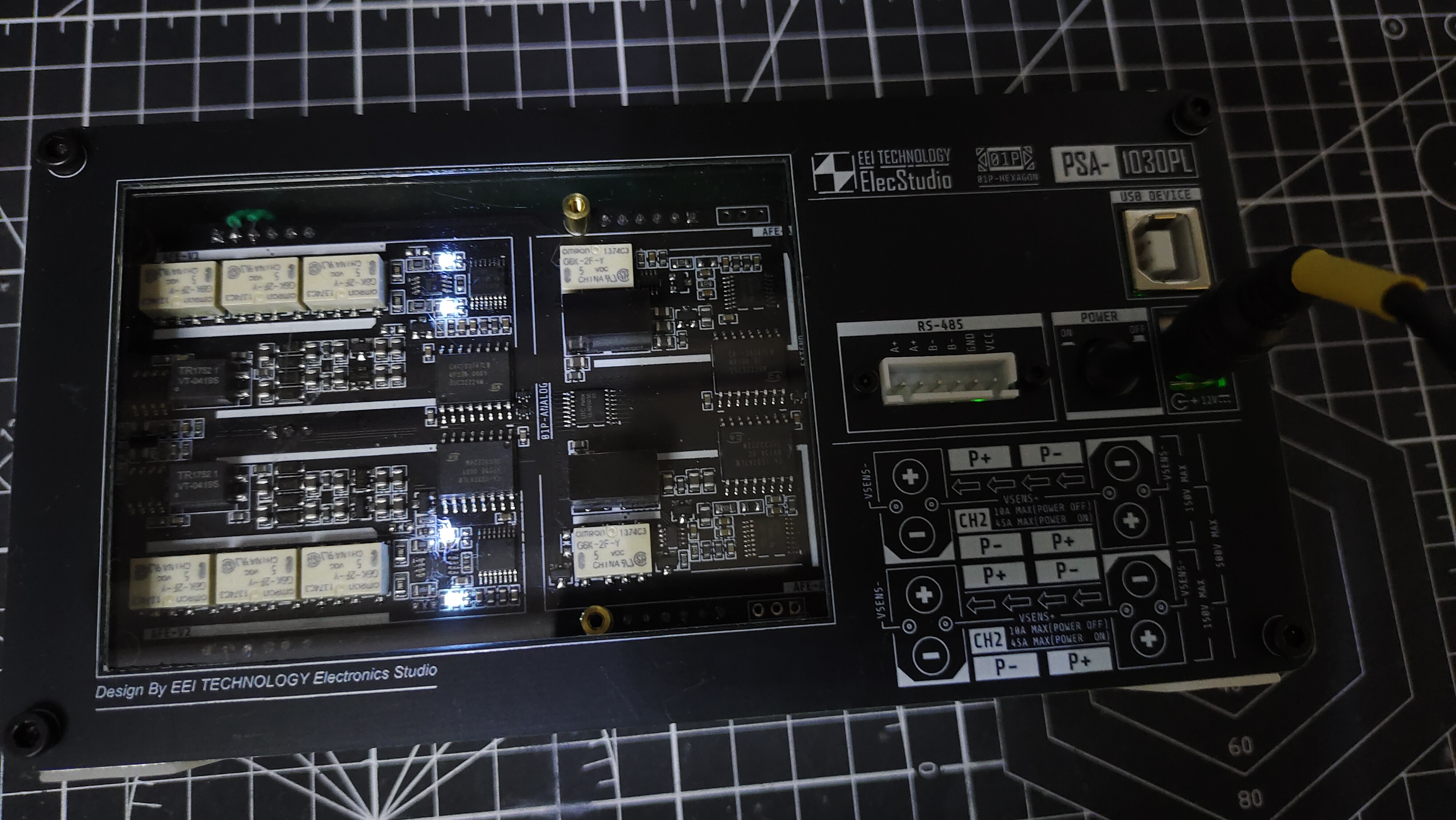

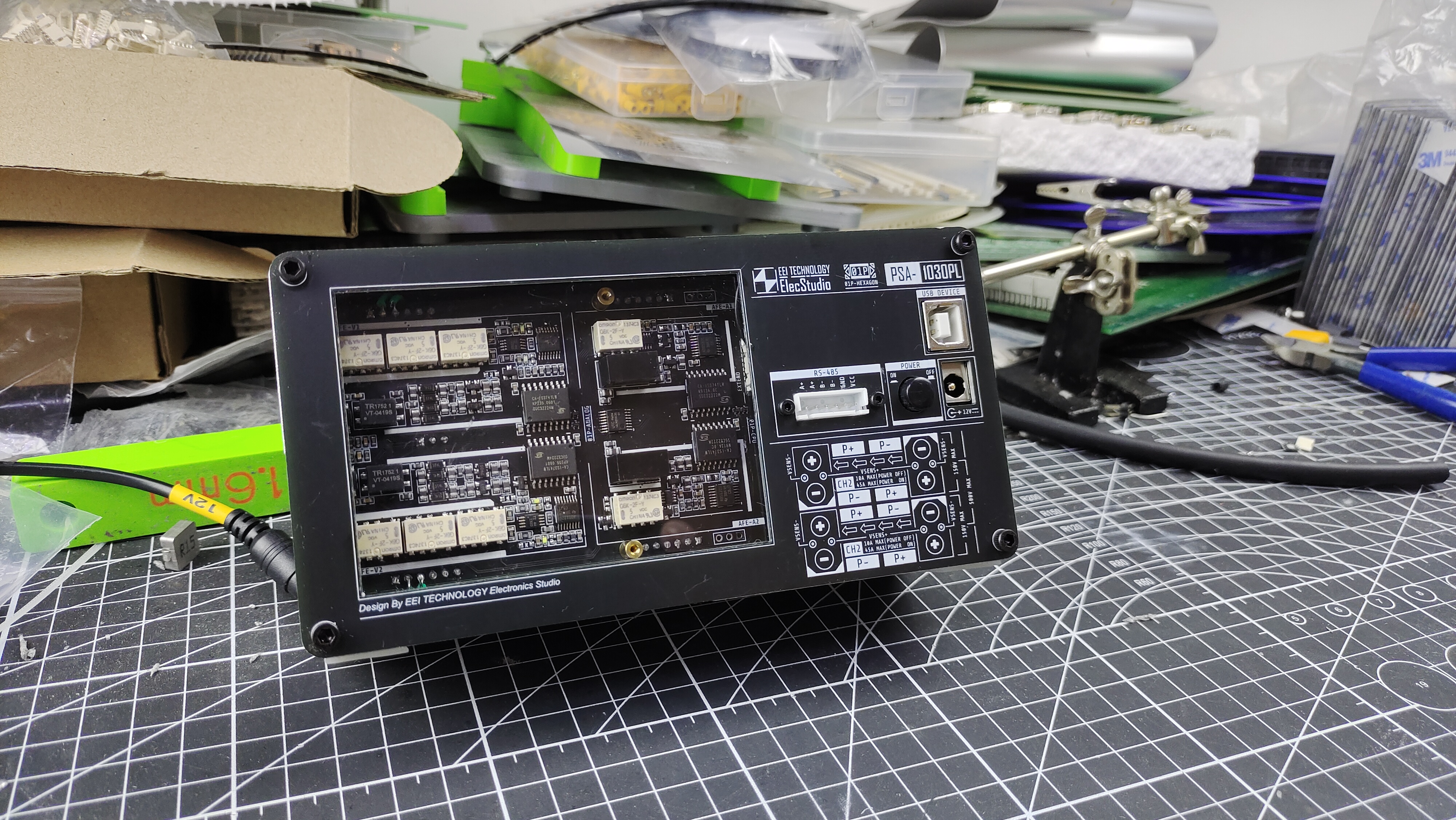

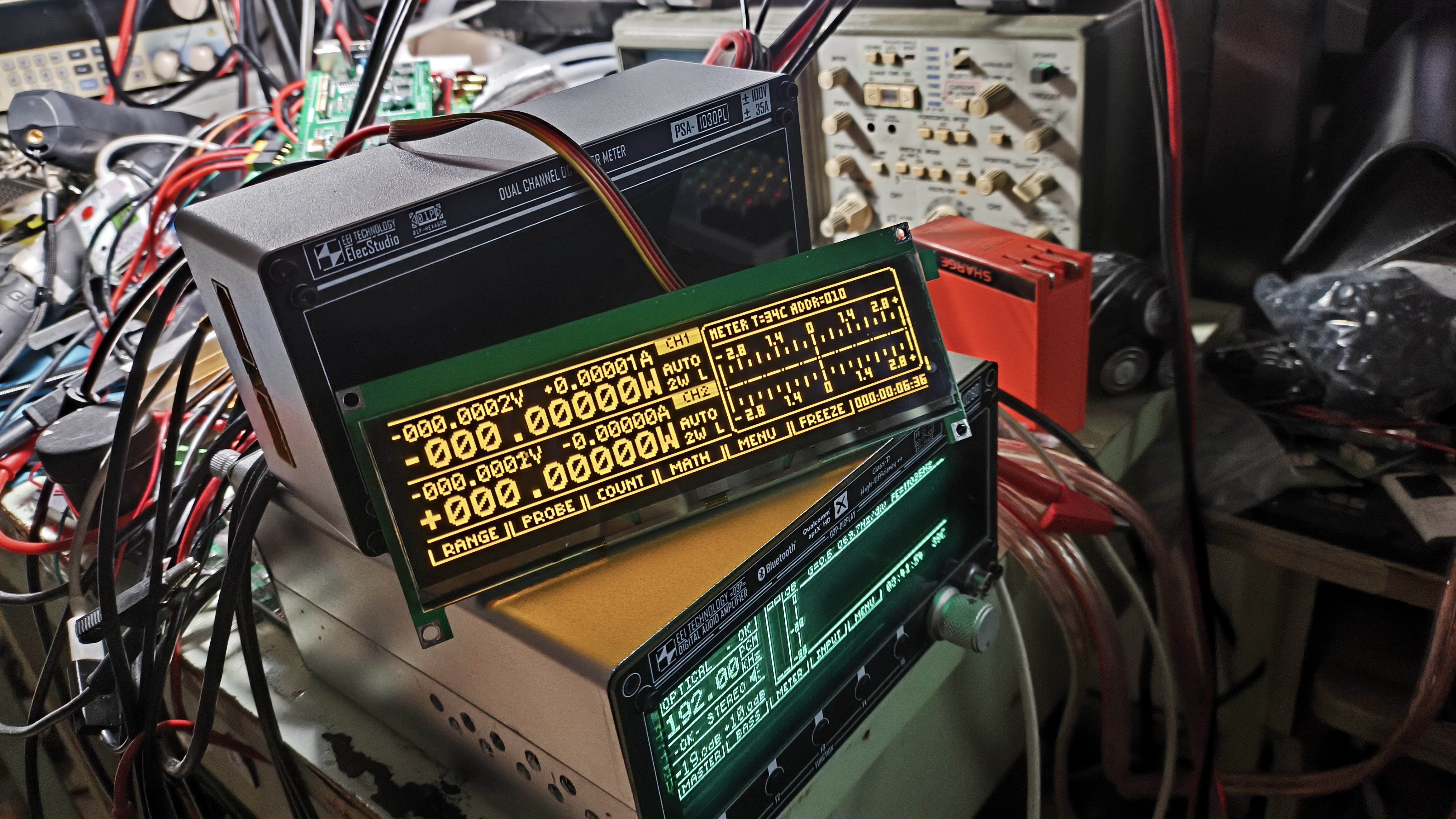

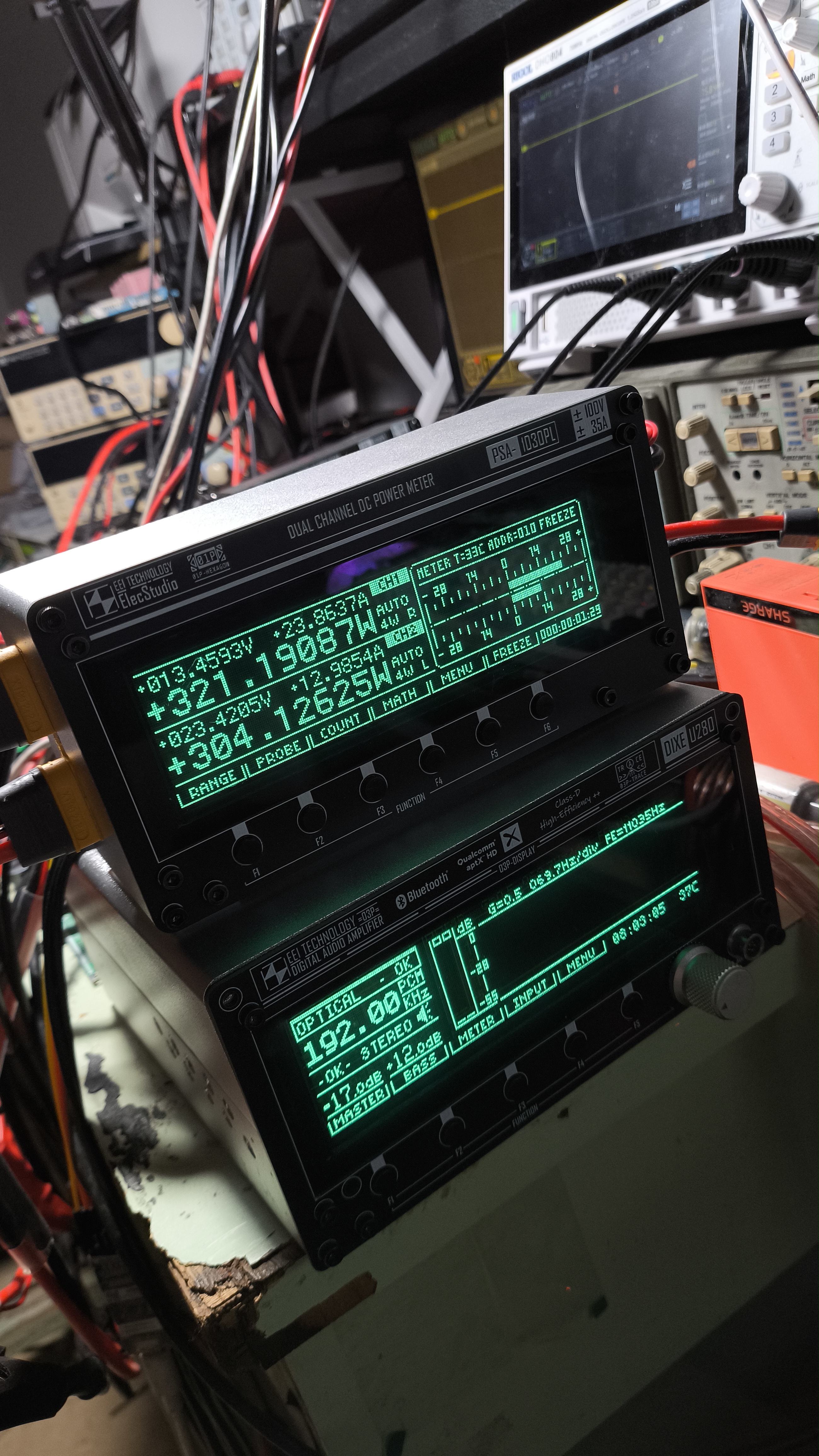

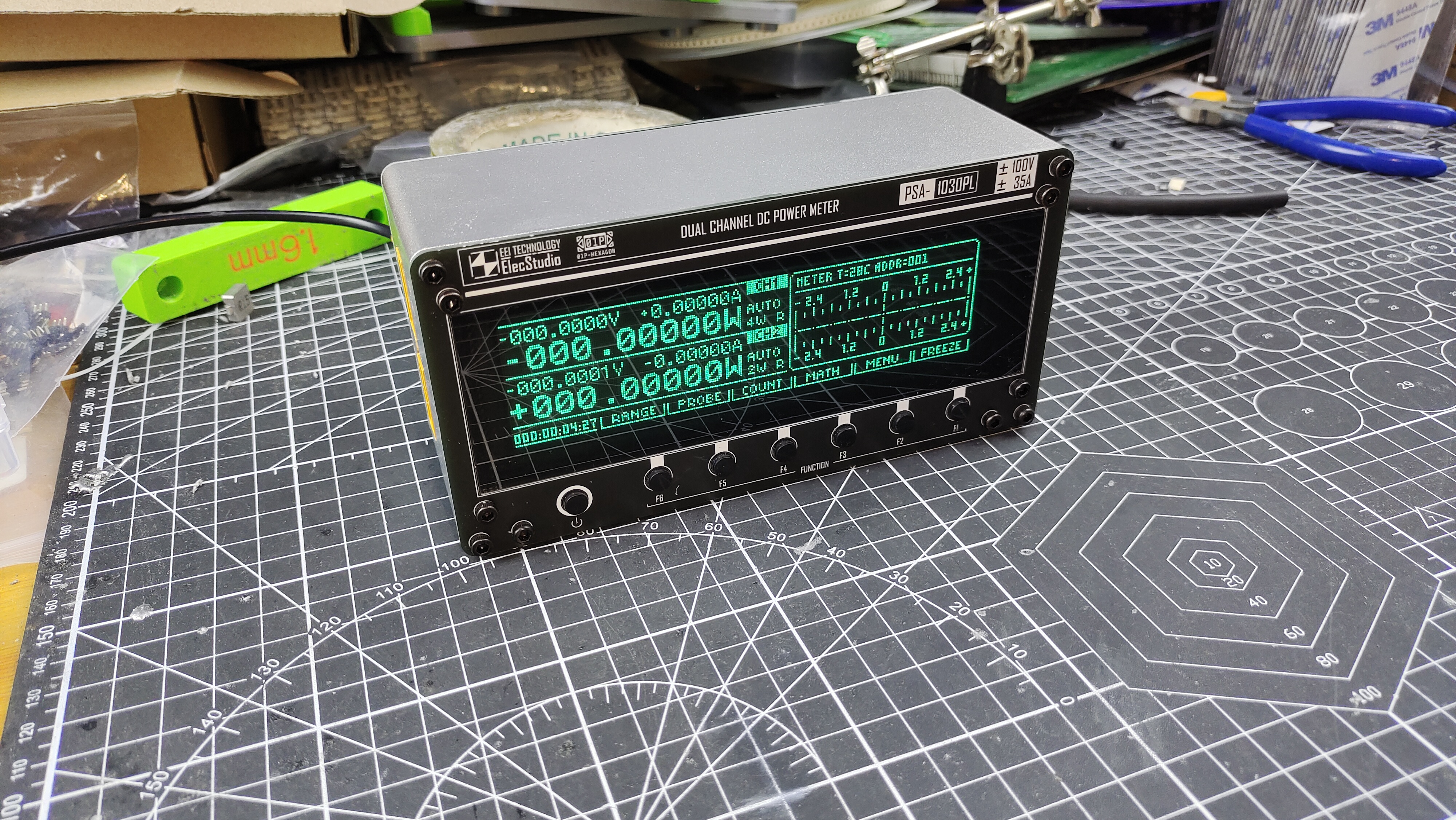

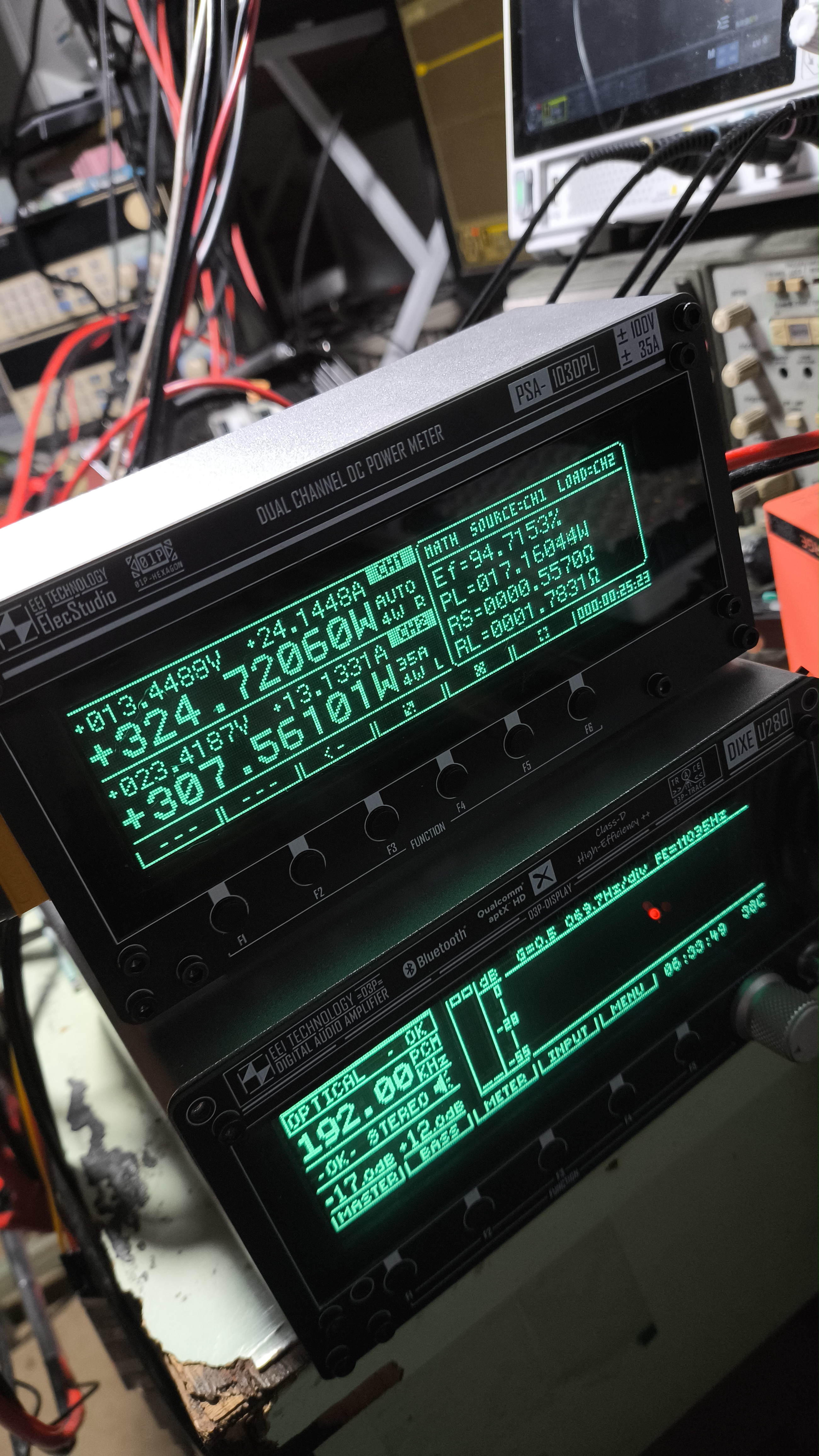

产品实拍图
