 431电压基准芯片原理解析及扩展

【7613784A+曾俊超】

 431电压基准芯片为3脚稳压集成电路，431基准电压源具有良好的热稳定性能的，三端可调分流，也被称为电压调解器或三端取样集成电路。凭借体积小、重量轻、精度高、稳定可靠、基准电压精密可调、输出电流大，且价格便宜等多种优良品质 广泛应用在各种电源电路中。

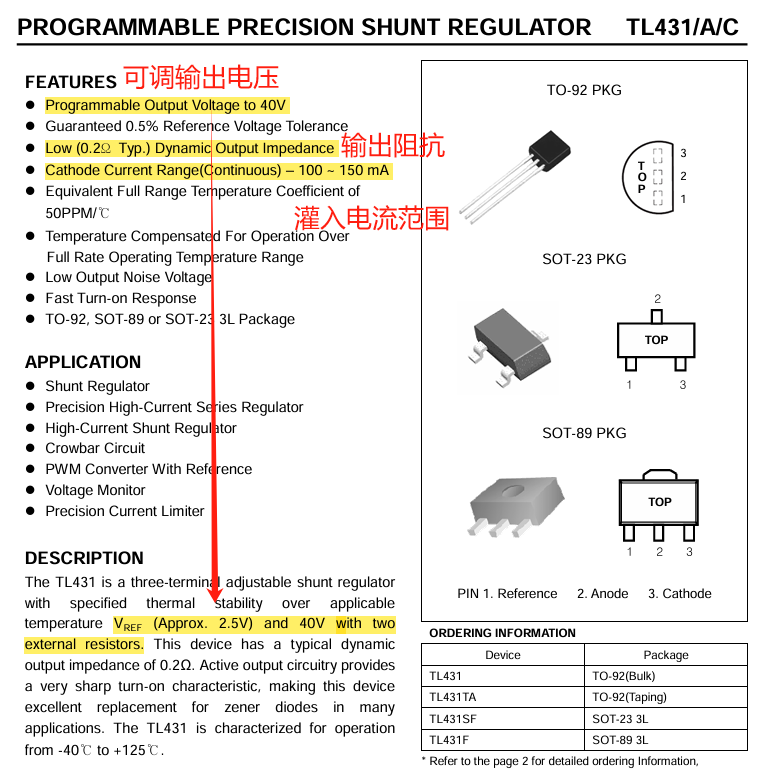

数据手册链接：TL431 -PDF数据手册-参考资料-立创商城

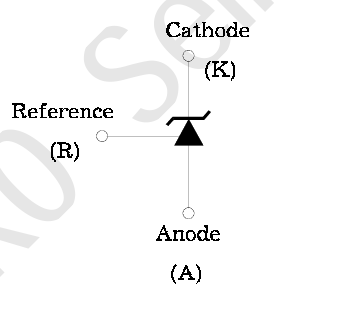

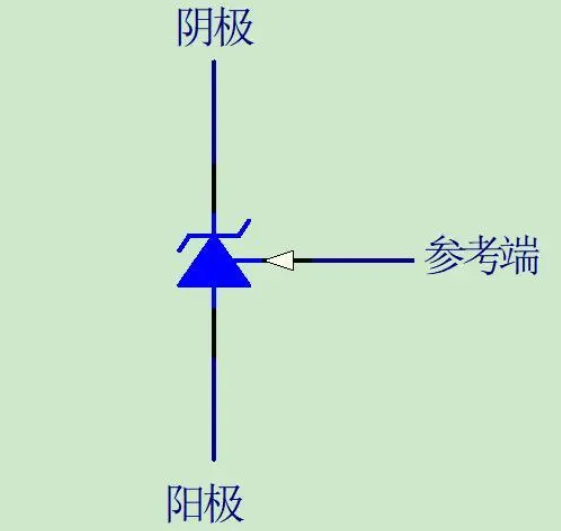

431的电路符号如图2-2所示，其使用方法与稳压管一样，阴极（K）接高电平，阳极（A）接低电平，R为参考基准端。

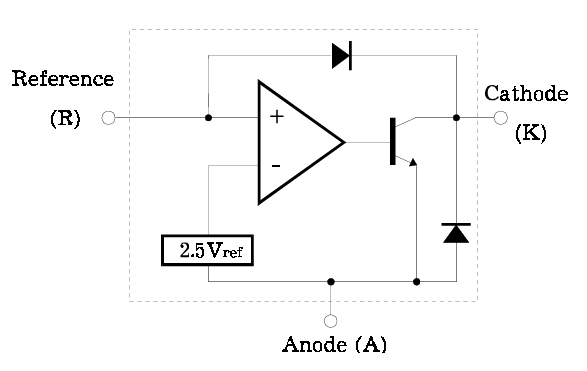

 下图为431的等效功能示意图，由运算放大器、保护二极管、NPN型三极管以及2.5V的精密基准电压源Vref所组成。参考端(R)接运放的同相输入端，2.5V(Vref)基准电压源接运放的反相输入端，运放相当于一个误差放大器，会把同相输入端与反相输入端的电压差放大很多倍，参考端(R)电压与精密基准电压源的2.5V(Vref)电压相比较，当参考端(R)电压大于2.5V(Vref)时，运放输出端电压为高电平，三极管导通，运放的输出端电压会随参考端(R)的电压增大而增大，形成负反馈，三极管起到调节负载电流的作用，保护二极管可防止K-A间电源极性接反而击穿三极管。

引脚说明

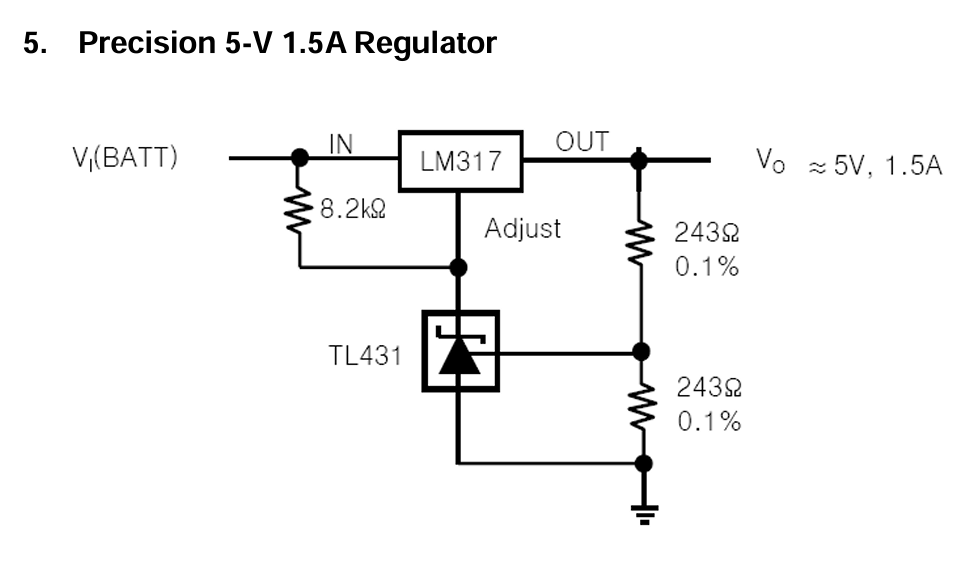

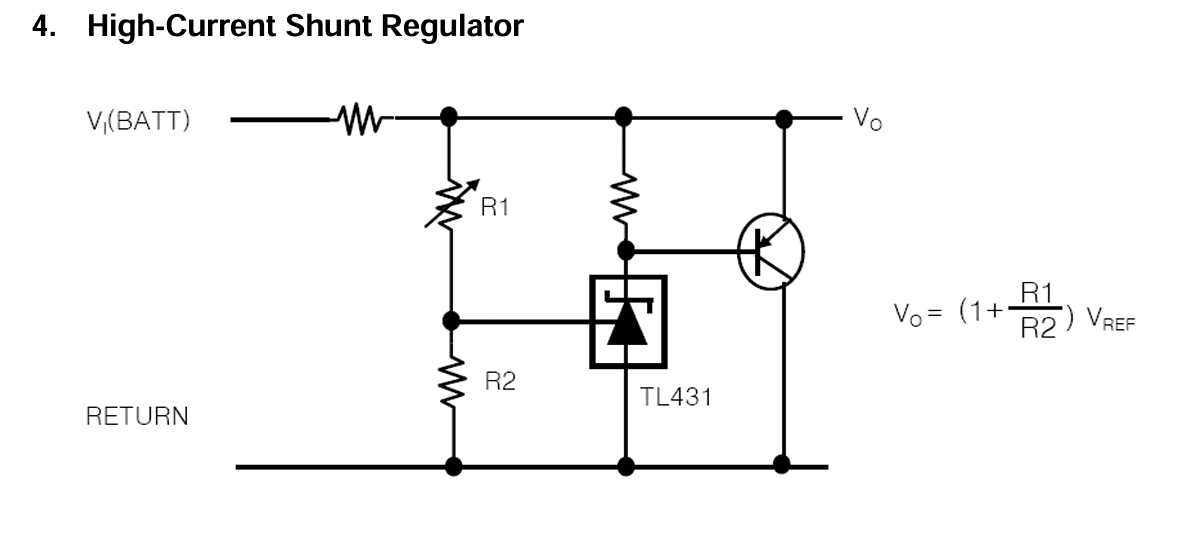

扩展应用电路：TL431C -PDF数据手册-参考资料-立创商城

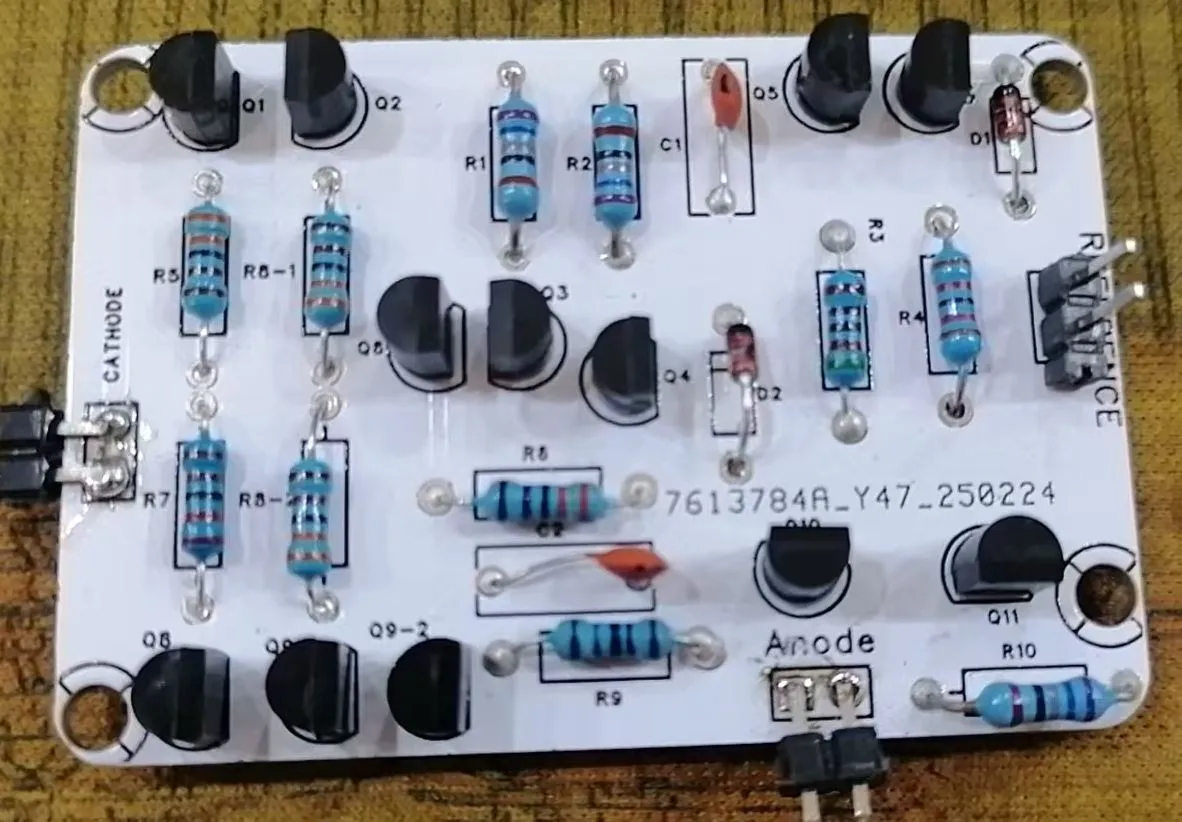

后续需要用面包板搭建出具体扩展电路！！！

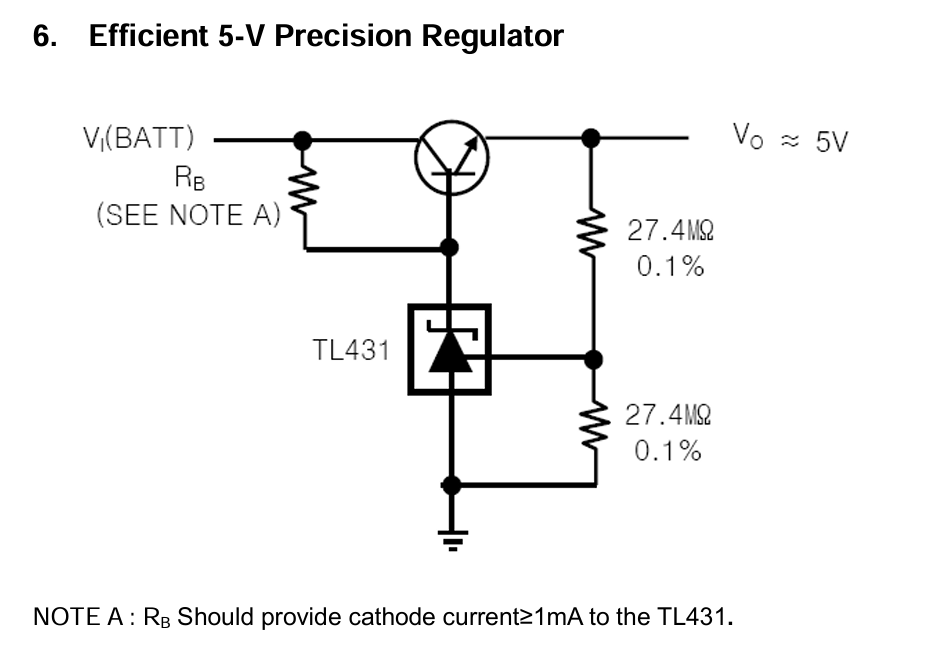

扩展应用电路讲解视频：【TL431-高效5V精密稳压器-电路知识干货】https://www.bilibili.com/video/BV1f1421i732?vd_source=b9d536e19f65ff9214d74a88cde61455 - 搜索
